继续上次的话题，在使用Apache POI处理Microsoft Word文档时，我们又遇到了新问题——这次与另一个知名的三方工具OnlyOffice有关。

在我们的业务需求中，会处理OnlyOffice在线编辑后下载的文件，然而：Apache POI无法提取OnlyOffice编辑后docx文档的图片。

提取正文内容的代码和上一篇一样，可以参考上一篇。

OnlyOffice作为第三方、功能全面且核心开源的编辑器，在docx方面应该几乎完全遵守OOXML规范，而相对来说，Apache POI对Word文档的支持就不怎么完善了。不过，Apache POI下poi-ooxml-schemas包（5.x中为poi-ooxml-full）中提供了OOXML完整的映射，这个包使用XMLBeans编译，因此这一层级能比较完整地覆盖OOXML的语法（虽然无法处理上一篇提到的VML，毕竟VML不是OOXML规范的一部分）。

因此我们排查和解决问题的思路和上一篇一致，Apache POI支持不了的，使用内部的API（XmlObject的子类）访问底层的XML对象。

首先，我们去看文档XML中对应图片的片段。其中包含无法解析图片的文本片段（w:r标签）块如下：

<w:r>
  <mc:AlternateContent>
    <mc:Choice Requires="wpg">
      <w:drawing>
      ...
      </w:drawing>
    </mc:Choice>
    <mc:Fallback>
      <w:pict>
      ...
      </w:pict>
    </mc:Fallback>
  </mc:AlternateContent>
</w:r>

这个块包含了一个mc:AlternateContent元素。在微软Office 的.NET API 下DocumentFormat.OpenXml 中，提供了对应的AlternateContent类。根据上述说明，这个块用于处理标记兼容性的元素，当满足Requires的条件时，使用mc:Choice中的块；否则，使用mc:FullBack中的块。

具体效果，就是我们试验的这个文档在Office 2007中用了兼容模式，而Office 2016中是正常的。

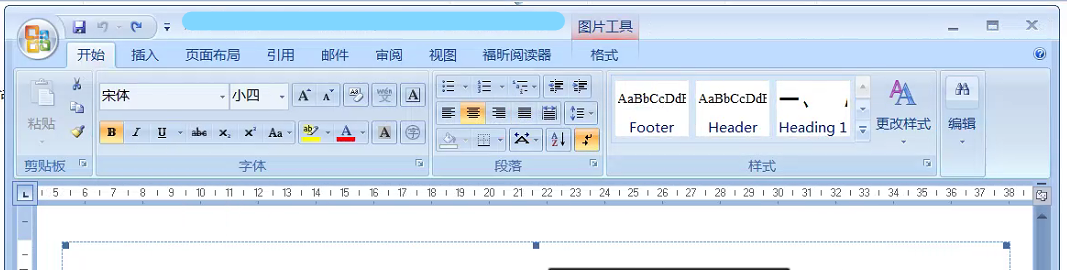

图为Word 2007该篇文档，图像显示为“兼容模式”（“兼容模式”和“正常模式”图片边角显示样式的差异对比见上一篇）

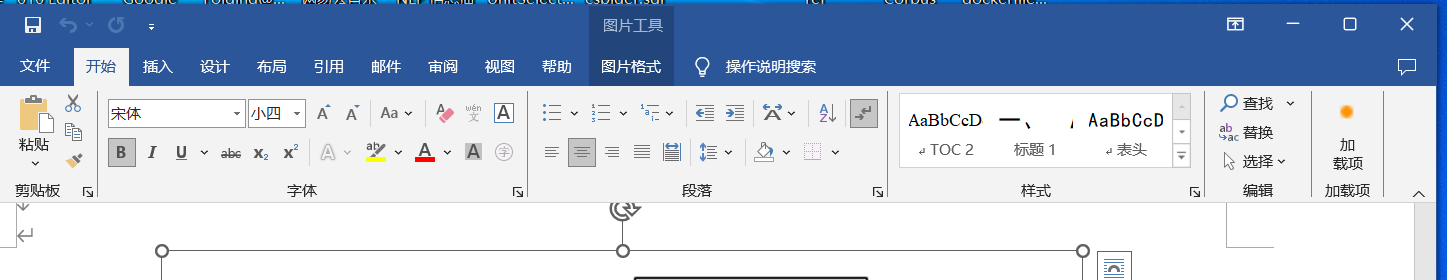

图为同一个文件在Word 2016中，图像为正常模式。

找到了原因，就需要找到提取图片的方法。OOXML的每个元素都有对应的接口和实现类，其中一部分拥有Apache POI封装的各种高级外部API。例如格式一致的文本片段Run就有如下对应的实现：

遗憾的是，markup-compatibility 包中的poi-ooxml-schemas标签在并没有底层的XML类，Stack Overflow上遇到类似问题的提问者和我一样打算手动处理相应的代码。

不过反编译CTRImpl类之后，我们可以看到大部分的代码都是这样的：

   private static final QName DRAWING$60 = new QName("http://schemas.openxmlformats.org/wordprocessingml/2006/main", "drawing");
   ...
   public CTDrawing getDrawingArray(int n) {
      synchronized(this.monitor()) {
         this.check_orphaned();
         CTDrawing drawing = null;
         drawing = (CTDrawing)this.get_store().find_element_user(DRAWING$60, n);
         if (drawing == null) {
            throw new IndexOutOfBoundsException();
         } else {
            return drawing;
         }
      }
   }

   public int sizeOfDrawingArray() {
      synchronized(this.monitor()) {
         this.check_orphaned();
         return this.get_store().count_elements(DRAWING$60);
      }
   }

我们全局只读，check_orphaned()作为私有方法无法调用也没太大关系，那只要仿照着调用就可以了。

看过上一篇之后当然能想到，既然mc:Fullback块中是“兼容模式”的图片，和上一篇一样从中拿到v:imagedata 的r:id部分，再用ID从关系中找到对应的图片资源。但是这里我们想尝试一下不同的解法，毕竟Apache POI提供了XWPFPicture类来处理OOXML的图像元素。

XWPFPicture的构造方法是public XWPFPicture(CTPicture ctPic, XWPFRun run) 。run设置为当前的文本片段即可，那如何获取到CTPicture 对象呢？XWPFRun类提供了一个获取内部嵌入图片的私有方法：

package org.apache.poi.xwpf.usermodel;
...
/**
 * XWPFRun object defines a region of text with a common set of properties
 */
public class XWPFRun implements ISDTContents, IRunElement, CharacterRun {
    ...
    private List<CTPicture> getCTPictures(XmlObject o) {
        List<CTPicture> pics = new ArrayList<>();
        XmlObject[] picts = o.selectPath("declare namespace pic='" + CTPicture.type.getName().getNamespaceURI() + "' .//pic:pic");
        for (XmlObject pict : picts) {
            if (pict instanceof XmlAnyTypeImpl) {
                // Pesky XmlBeans bug - see Bugzilla #49934
                try {
                    pict = CTPicture.Factory.parse(pict.toString(), DEFAULT_XML_OPTIONS);
                } catch (XmlException e) {
                    throw new POIXMLException(e);
                }
            }
            if (pict instanceof CTPicture) {
                pics.add((CTPicture) pict);
            }
        }
        return pics;
    }

我们可以借鉴此方法实现图片获取功能。

所以我们就有获取图片的obtainEmbeddedPictures()方法：

import static org.apache.poi.ooxml.POIXMLTypeLoader.DEFAULT_XML_OPTIONS;

import org.apache.poi.xwpf.usermodel.XWPFPicture;
import org.apache.poi.xwpf.usermodel.XWPFRun;
import org.apache.xmlbeans.XmlException;
import org.apache.xmlbeans.XmlObject;
import org.apache.xmlbeans.impl.values.XmlAnyTypeImpl;
import org.openxmlformats.schemas.drawingml.x2006.picture.CTPicture;
import org.openxmlformats.schemas.wordprocessingml.x2006.main.CTR;
import org.openxmlformats.schemas.wordprocessingml.x2006.main.impl.CTRImpl;
import org.w3c.dom.Node;

...

	/**
	 * 获取 XWPFRun 中嵌入的图片（包括兼容图片）
	 *
	 * @param run 要检查的文本片段
	 * @return 图片列表
	 */
	public static List<XWPFPicture> obtainEmbeddedPictures(XWPFRun run) {
		List<XWPFPicture> pics = run.getEmbeddedPictures();
		if (pics != null && !pics.isEmpty())
			return pics;
		pics = new LinkedList<>();
		if (run.getCTR() instanceof CTRImpl) {
			QName AlternateContent = new QName("http://schemas.openxmlformats.org/markup-compatibility/2006", "AlternateContent");
			CTRImpl ctr = (CTRImpl) run.getCTR();
			synchronized(ctr.monitor()) {
				int alternateContentCount = ctr.get_store().count_elements(AlternateContent);
				if (alternateContentCount > 0) {
					for (int i=0; i<alternateContentCount; i++) {
						XmlObject object = (XmlObject) ctr.get_store().find_element_user(AlternateContent, i);
						XmlObject[] selected = object.selectPath("declare namespace pic='" + CTPicture.type.getName().getNamespaceURI() + "' .//pic:pic");
						CTPicture pic = null;
						for (XmlObject pict : selected) {
							if (pict instanceof XmlAnyTypeImpl) {
								try {
									pic = CTPicture.Factory.parse(pict.toString(), DEFAULT_XML_OPTIONS);
								} catch (XmlException e) {
								}
							}
							if (pic instanceof CTPicture)
								pics.add(new XWPFPicture(pic, run));
						} // for
					} // for
				} // if
			} // synchronized
		}
		return pics;
	}
