项目名称：热脉智诊
核心技术路线：FPGA 边缘计算 + PyTorch 多模态深度学习
目标：解决传统医用红外热成像“看不清（低像素）”与“买不起（高成本）”两大痛点

摘要

我们自研 640×480 高清红外模组，结合 FPGA 实时预处理 + YOLOv11 穴位定位 + 双流网络（Dual-Stream）疾病诊断，实现从硬件采集到云端智能报告的闭环系统。
最终在部分医院进入临床验证，早期筛查准确率超 90%。

关键词：FPGA、Verilog、PyTorch、YOLOv11、Transformer、医疗影像AI、红外热成像、中医穴位

---

一、项目背景与技术痛点

红外热成像（Infrared Thermography）被誉为“医学影像的温度计”，能无创反映组织代谢状态。但实际落地面临三大瓶颈：

1. 硬件成本与性能矛盾

   • 低成本设备：分辨率仅 ~256 级，病灶边界模糊
   • 高端进口（如 FLIR A700）：清晰但价格 prohibitively 高，基层医院难以普及

2. 图像可视化局限
   传统伪彩仅 256 色阶，高温区过渡生硬，细微温差难辨

3. 缺乏量化标准
   中医讲究“穴位+经络”，传统设备无自动穴位定位，难以与中医理论深度结合

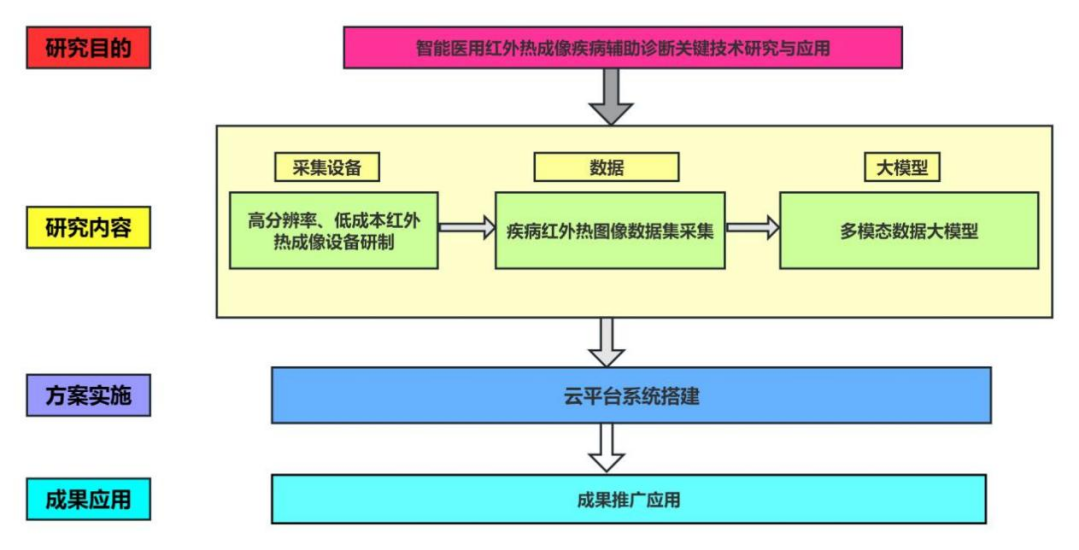

解决方案：端-边-云 协同架构

---

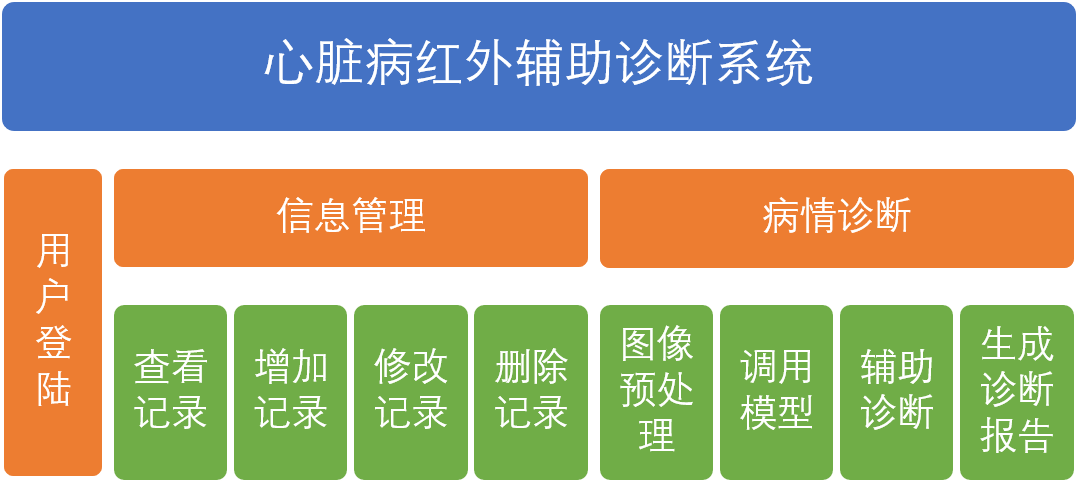

二、系统整体架构

数据流向：
量子阱探测器 → FPGA 预处理 (Edge) → 上位机 → 云端 AI 集群 (Cloud) → 终端展示

• 采集层：MEMS 量子阱红外探测器（QWIP），640×480 分辨率，温度灵敏度 0.05℃
• 边缘层：自研 FPGA，负责时序驱动、非均匀性校正（NUC）、数据压缩
• 云端层：Ceph 分布式存储 + Spark 计算引擎，部署多模态诊断模型

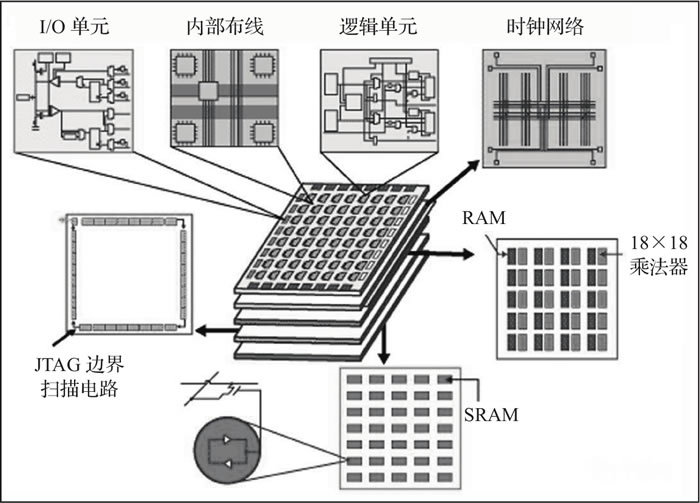

三、硬件层：FPGA 数据采集与降本逻辑

放弃昂贵专用 ISP 芯片，自研 FPGA 逻辑，芯片成本降低 40%+，实现模块化。

3.1 探测器驱动逻辑（Verilog 核心）

// FPGA 红外探测器采集控制模块
module IR_Sensor_Driver (
    input  wire        clk,         // 系统主时钟
    input  wire        rst_n,       // 异步复位，低有效
    input  wire [13:0] raw_data,    // 探测器原始 14-bit 数据
    output reg  [15:0] pix_data,    // 预处理后像素数据
    output reg         data_valid   // 数据有效标志
);

    // 状态定义
    localparam IDLE    = 2'b00;
    localparam V_SYNC  = 2'b01;
    localparam H_SYNC  = 2'b10;
    localparam CAPTURE = 2'b11;

    reg [1:0] state, next_state;

    // 寄存器（示例，实际需校准表）
    reg [15:0] gain_reg   = 16'h0100;  // 增益（定点 1.0）
    reg [15:0] offset_reg = 16'h0000;  // 偏置

    // 状态转移
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) state <= IDLE;
        else        state <= next_state;
    end

    // 简化版采集与 NUC 预处理（定点运算节省资源）
    always @(posedge clk) begin
        if (state == CAPTURE) begin
            // Output = (Input * Gain) + Offset   >> 8bit 右移实现定点
            pix_data   <= (raw_data * gain_reg) >> 8 + offset_reg;
            data_valid <= 1'b1;
        end else begin
            data_valid <= 1'b0;
        end
    end

endmodule

---

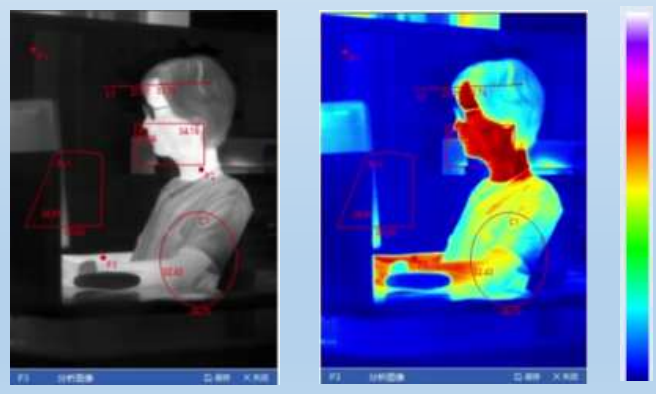

四、视觉算法层：突破 256 色阶的 HSV 增强

核心创新：2000 级 HSV 伪彩映射，高温区不仅变红，还显著增亮。

4.1 OpenCV 实现

import cv2
import numpy as np

def generate_enhanced_heatmap(norm_temp_data):
    """
    norm_temp_data: 归一化温度矩阵 [0.0, 1.0]
    返回: 2000 级增强伪彩图像 (HWC)
    """
    LEVELS = 2000

    # Hue: 蓝(240) → 红(0)
    hue = np.linspace(240, 0, LEVELS)
    # Saturation: 恒定高饱和
    saturation = np.full(LEVELS, 255, dtype=np.uint8)
    # Value: 核心创新 — 线性从 180 增强到 255
    value = np.linspace(180, 255, LEVELS, dtype=np.uint8)

    # 构建 HSV LUT → RGB
    hsv_lut = np.dstack([hue, saturation, value]).astype(np.uint8)
    rgb_lut = cv2.cvtColor(hsv_lut, cv2.COLOR_HSV2BGR)

    # 温度索引映射
    index_map = (norm_temp_data * (LEVELS - 1)).astype(np.int32)
    heatmap = rgb_lut[index_map]

    return heatmap

---

五、核心 AI 算法：穴位定位 + 疾病诊断

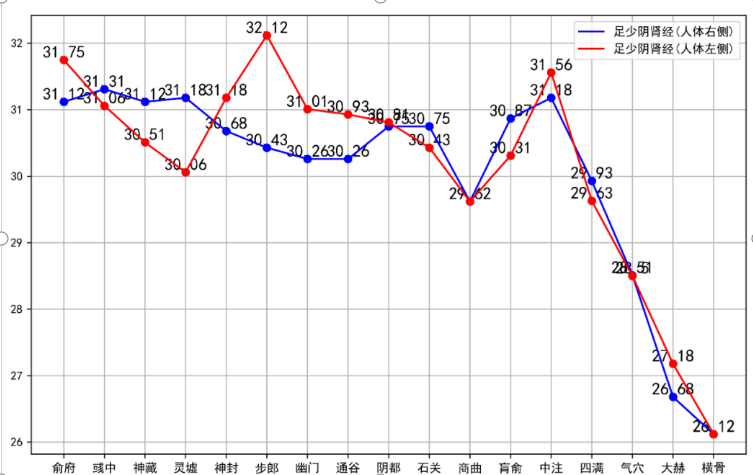

5.1 穴位精准定位：YOLOv11 + 几何解算

YOLOv11 提取人体 17 个关键点 → 结合“同身寸”二次计算穴位。

公式：
$$P_{\text{target}}=P_{\text{start}}+\lambda \cdot (P_{\text{end}}-P_{\text{start}})$$

示例（足三里 ST36）：

def locate_st36(keypoints):
    knee  = keypoints['right_knee']   # [x, y]
    ankle = keypoints['right_ankle']

    leg_vector = ankle - knee
    ratio = 3.0 / 16.0               # 膝眼下 3 寸 / 小腿 16 寸

    st36_pos = knee + leg_vector * ratio
    return st36_pos

精度：误差 < 1.5 mm

5.2 辅助诊断：双流网络（Dual-Stream）

• 空间流：ResNet50 + Transformer → 单帧纹理特征
• 时间流：LSTM → 温度时序趋势

import torch
import torch.nn as nn
import torchvision.models as models

class ThermalDiagnosisModel(nn.Module):
    def __init__(self, num_classes=20):
        super().__init__()
        # 空间流
        self.spatial_backbone = models.resnet50(pretrained=True)
        self.spatial_fc = nn.Linear(1000, 512)

        # 时间流（假设输入为 [B, T, 128] 温度序列特征）
        self.temporal_lstm = nn.LSTM(128, 256, num_layers=2, batch_first=True)

        # 融合 + 分类
        self.classifier = nn.Sequential(
            nn.Linear(512 + 256, 128),
            nn.ReLU(),
            nn.Linear(128, num_classes)
        )

    def forward(self, img, time_series):
        x1 = self.spatial_backbone(img)      # [B, 1000]
        x1 = self.spatial_fc(x1)             # [B, 512]

        _, (h_n, _) = self.temporal_lstm(time_series)
        x2 = h_n[-1]                         # [B, 256]

        x = torch.cat([x1, x2], dim=1)
        return self.classifier(x)

5.3 智能报告生成（LLM）

输入：疾病标签 + 异常坐标 + 温差值
输出：病因分析 + 饮食建议 + 中医调理建议（减少医生 70% 文书）

---

六、工程实践与数据建设

• 数据集：自主知识产权，当前 8000+ 例，目标 30000+，覆盖 20 类病种
• 数据增强：旋转、加噪等，扩充至 3 倍
• 云平台：10PB 存储，SSL/TLS + AES 加密

---

七、总结与展望

三大创新点：

1. 硬件：自研 FPGA + 640×480 QWIP → “看得清”且“造得起”
2. 视觉：2000 级 HSV + YOLO 穴位定位 → “看得懂”
3. 模型：双流（ResNet+Transformer & LSTM） → 早期筛查 >90%

目前已在医院小规模验证，未来计划：

• 更多模态融合（可见光 + 红外 + 脉诊）
• 便携式/家用版本迭代
• 与中医大模型深度结合

欢迎技术/临床交流～评论区见！
