用一套 API 玩转所有技术绘图:Kroki,让技术绘图变得简单高效

Kroki是一个开源的图形渲染网关服务，通过统一的HTTP API整合了20多种绘图工具（如PlantUML、Mermaid、GraphViz等），将文本描述的图形转换为SVG/PNG/PDF格式。它支持GET/POST请求，可通过URL编码或JSON方式提交图形代码，并返回渲染结果。Kroki采用Docker部署，核心服务与各绘图引擎解耦，适合集成到文档系统、CI/CD流程中。该项目解决了多绘图

修己xj

577人浏览 · 2026-01-18 18:01:43

修己xj · 2026-01-18 18:01:43 发布

在日常开发和文档写作中，我们经常会画各种图：时序图、架构图、流程图、数据模型图……,工具一堆：PlantUML、Mermaid、GraphViz、Excalidraw、diagrams.net、BPMN……,每种工具有自己的语法、自己的编辑器、自己的导出方式，集成到文档或自动化流程里往往很麻烦。

Kroki 想做的一件事，就是：

用一套统一的 HTTP API，把各种“文本描述的图”统一渲染成图片（SVG / PNG / PDF）。

你可以把它理解成一个“图形渲染网关服务”：只要给它一段图形代码，它就帮你找对引擎、渲染好图，再把结果返回给你。

💡 什么是Kroki？

Kroki 是一个开源项目，提供一个统一的 HTTP API，封装了多种绘图引擎，目前支持（包括但不限于）：

BlockDiag 家族：BlockDiag、SeqDiag、ActDiag、NwDiag、PacketDiag、RackDiag
BPMN
Bytefield
C4（基于 PlantUML）
D2
DBML
diagrams.net（实验性）
Ditaa
Erd
Excalidraw
GraphViz
Mermaid
Nomnoml
Pikchr
PlantUML
SvgBob
Symbolator
UMLet
Vega / Vega-Lite
WaveDrom
WireViz
……后续还会不断扩展

官网与文档：

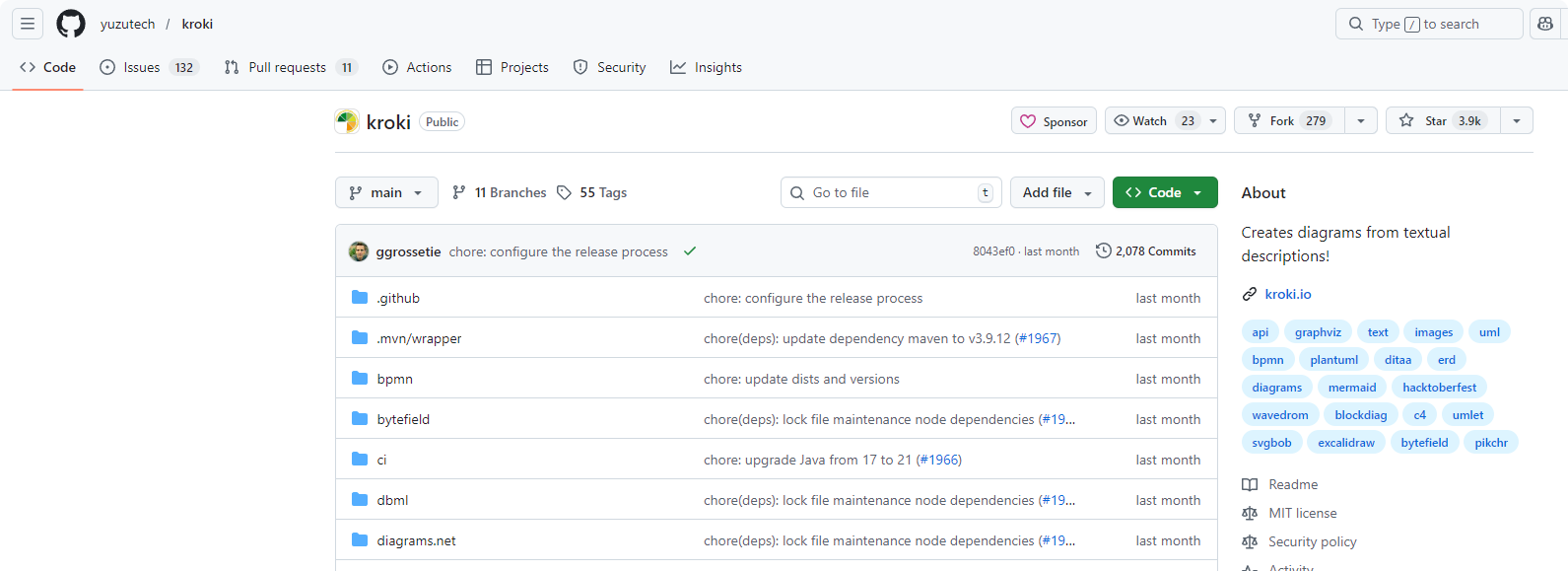

官网：https://kroki.io/
文档：https://docs.kroki.io/
github地址：https://github.com/yuzutech/kroki/

该项目目前在github上已有3.9k ⭐️ star

⏫ 快速上手

🐳 Docker部署

最简单的体验方式是使用Docker：

docker run -d -p 3800:8000 yuzutech/kroki

📚 Docker Compose完整部署

对于需要完整功能的环境，可以使用docker-compose：

services:
  core:
    image: yuzutech/kroki
    environment:
      - KROKI_MERMAID_HOST=mermaid
      - KROKI_BPMN_HOST=bpmn
      - KROKI_EXCALIDRAW_HOST=excalidraw
    ports:
      - "3800:8000"
  mermaid:
    image: yuzutech/kroki-mermaid
    expose:
      - "8002"
  bpmn:
    image: yuzutech/kroki-bpmn
    expose:
      - "8003"
  excalidraw:
    image: yuzutech/kroki-excalidraw
    expose:
      - "8004"
  # experimental!
  diagramsnet:
    image: yuzutech/kroki-diagramsnet
    expose:
      - "8005"

启动服务

docker-compose up -d

等待启动即可

🧱 基本用法：给文本，拿图片

Kroki 暴露的是一个简单的 HTTP 接口，你可以用 GET 或 POST 来调用。

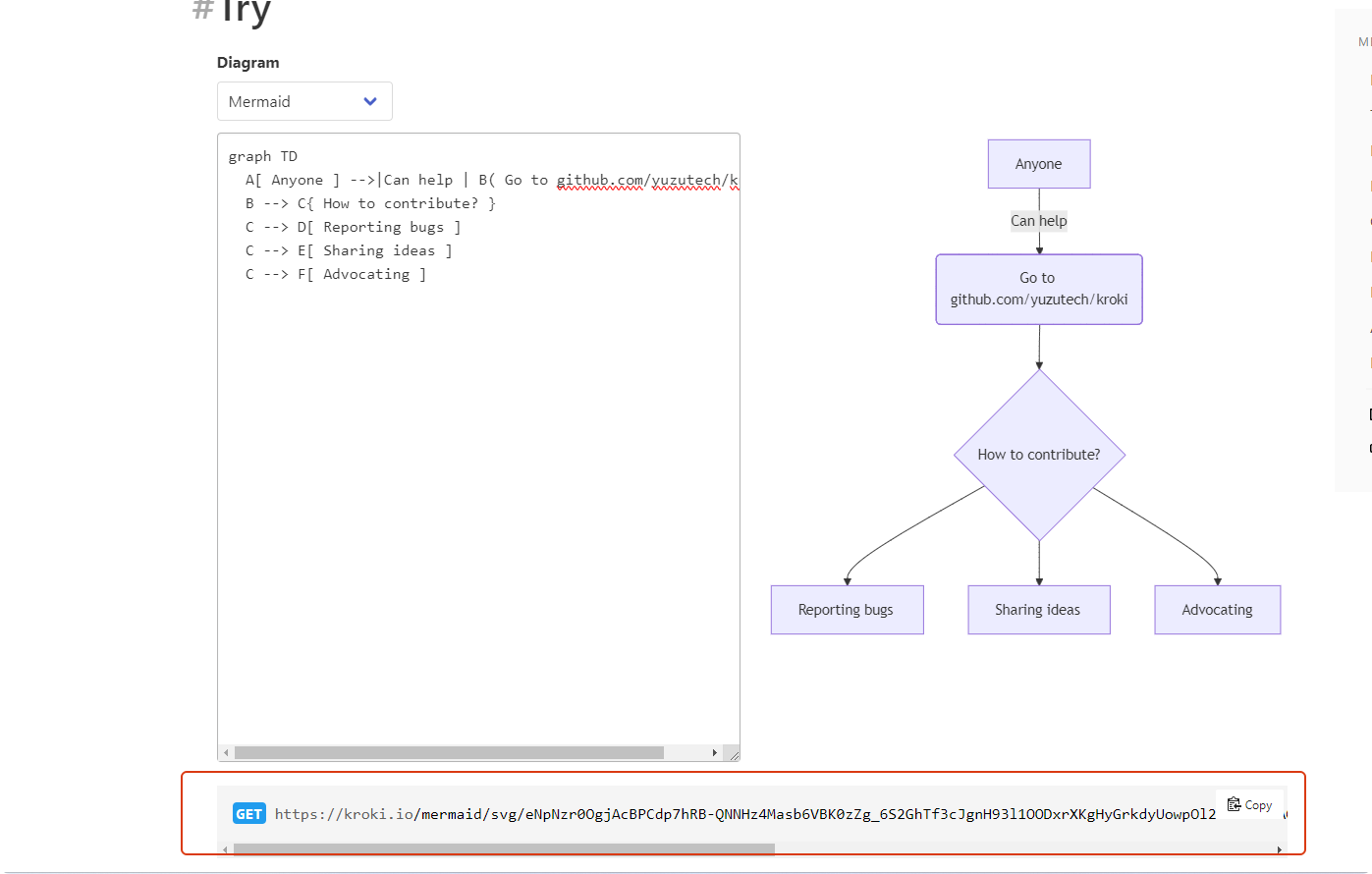

⬆️ 1. GET：URL 中携带编码后的图

Kroki 使用「deflate + base64」算法对图形描述进行压缩编码，然后放入 URL：

GET /plantuml/svg/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000

这条请求的含义是：

使用 plantuml 引擎
输出格式为 svg
图形内容是解码后得到的那段文本（在这里被压缩 + base64 处理过）

优点：

非常适合在 Markdown 文档、静态网页中直接嵌入图片链接。

示例

![示例图](http://192.168.31.195:3800/seqdiag/svg/eNorTi1MyUxMV6jmUlBIKsovL04tUlDQtVMoT00CMsuAvOicxKTUHAVbBSV31xAF_WKIBv3isnT9pMTiVDMTpVhroGaEBpD2gqL85NTi4nxk7c75eUDpEoWS1Aogka-QmZuYnoqu2UZXF6HZGslRIAm4MmuuWgA13z1R)

缺点：

URL 会比较长，需要一个小工具/插件来帮你编码。

很多编辑器和工具（比如 Asciidoctor 插件）已经原生支持 Kroki，可以自动完成这一步。也可以在官网上编辑好之后直接复制。

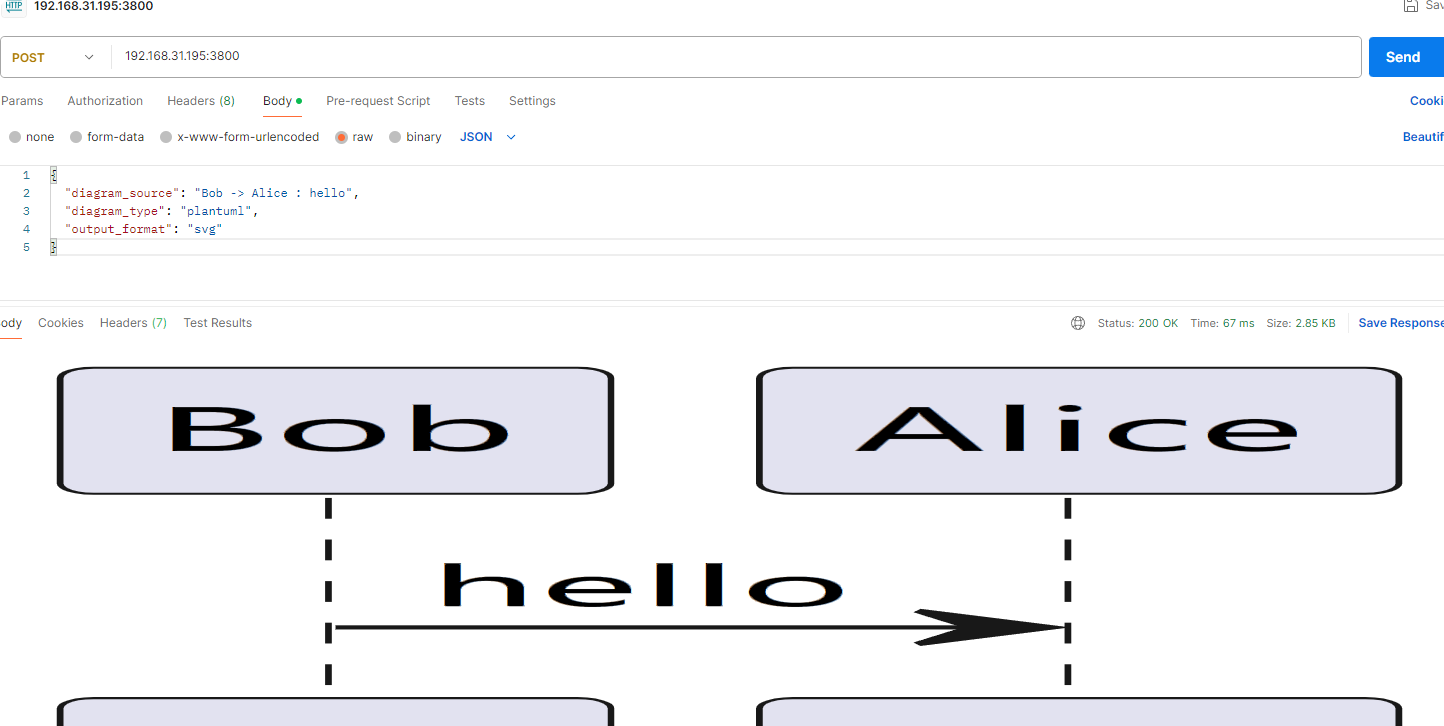

⬇️ 2. POST JSON：最直观的方式

你也可以使用 POST，直接发 JSON，不需要自己做编码：

POST /
Content-Type: application/json
Accept: image/svg+xml

{
  "diagram_source": "Bob -> Alice : hello",
  "diagram_type": "plantuml",
  "output_format": "svg"
}

字段说明：

diagram_source：图形描述源文本
diagram_type：使用的引擎类型，比如 plantuml、mermaid、graphviz 等
output_format：输出格式，比如 svg、png、pdf 等（具体支持情况与引擎有关）

非常适合：

后端服务调用 Kroki 渲染图
CI 流水线脚本里直接用 curl 或 HTTP 客户端调用

⤵️ 3. POST 纯文本：用 Header 指定类型与格式

如果不想发 JSON，可以直接把图形描述当作纯文本发过去。

方式 A：通过 Accept 指定输出格式

POST /plantuml
Accept: image/svg+xml
Content-Type: text/plain

Bob -> Alice : hello

含义：

URL 中 /plantuml 表示使用 PlantUML 引擎
Content-Type: text/plain 表示请求体是纯文本
Accept: image/svg+xml 表示希望返回 SVG

方式 B：在 URL 中指定输出格式

POST /plantuml/svg
Content-Type: text/plain

Bob -> Alice : hello

含义类似，只是把输出格式 svg 写在了路径里，这样就不需要设置 Accept 头了。

🔝 4. POST JSON + URL 格式：混合用法

也可以继续用 JSON，但把输出格式放 URL：

POST /plantuml/svg
Content-Type: application/json
Accept: application/json

{
  "diagram_source": "Bob -> Alice : hello"
}

你可以根据自己工程里的调用方式和习惯自由选择上面这些风格，本质都是同一套逻辑。

✳️ 总结

Kroki 把本来分散、各自为政的各种绘图库，统一包装成了一个简单、统一的 HTTP 图形渲染服务：

对使用者来说：
- 不用关心底层是 PlantUML 还是 Mermaid，统一用 HTTP API 调。
- 非常适合与 CI/CD、Docs-as-Code、Wiki、门户站点等集成。
对开发者 / 运维来说：
- 核心是一个 Java 网关，配合一组 companion 容器。
- 使用 Docker / docker-compose 就能比较轻松地部署。

如果你的团队已经在大量使用“文本描述的图”，又希望统一渲染方式、自动化集成，Kroki 是非常值得一试的基础设施组件。
