AI小智硬件程序（七）

音频代码重构

音频代码重构

一、代码结构更改

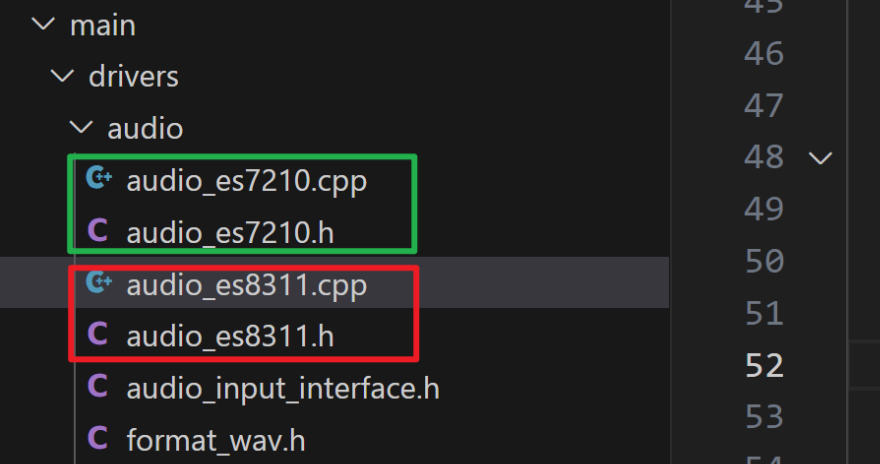

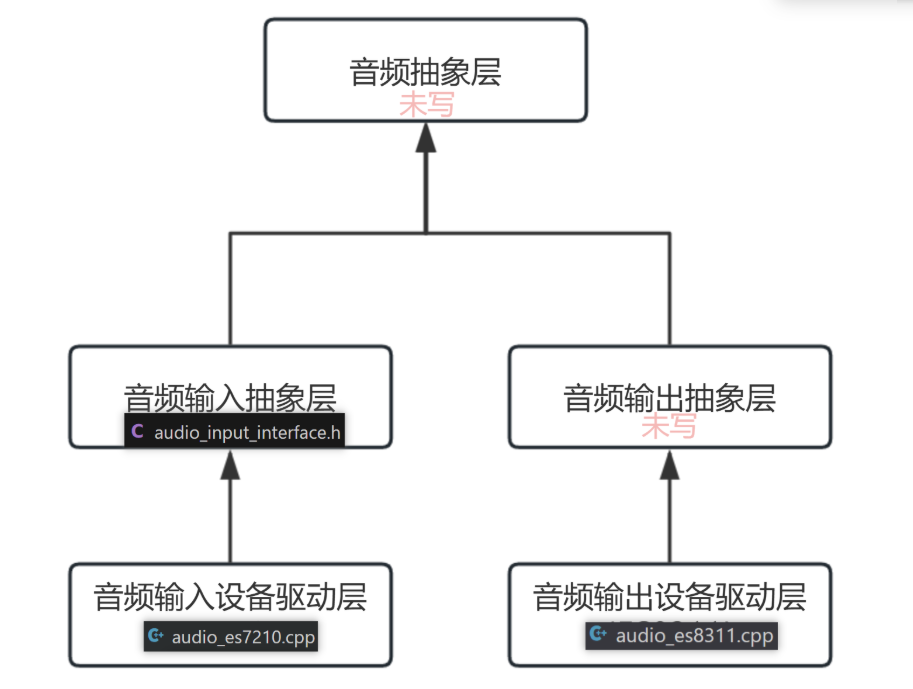

1.目前代码结构

在这里插入图片描述

音频输入和音频输出作为两个独立的组件，既然音频输入和输出在很多场合都是同时出现的，
我们可以将这两个组件封装起来成为一个音频组件，乐鑫已经将这件事做好了
那就是 esp_codec_dev 组件

2.使用esp_codec_dev 组件框架

https://github.com/espressif/esp-adf/blob/60054d26e02b358de2ac3db0d2b631a46ae240b8/components/esp_codec_dev/README_CN.md

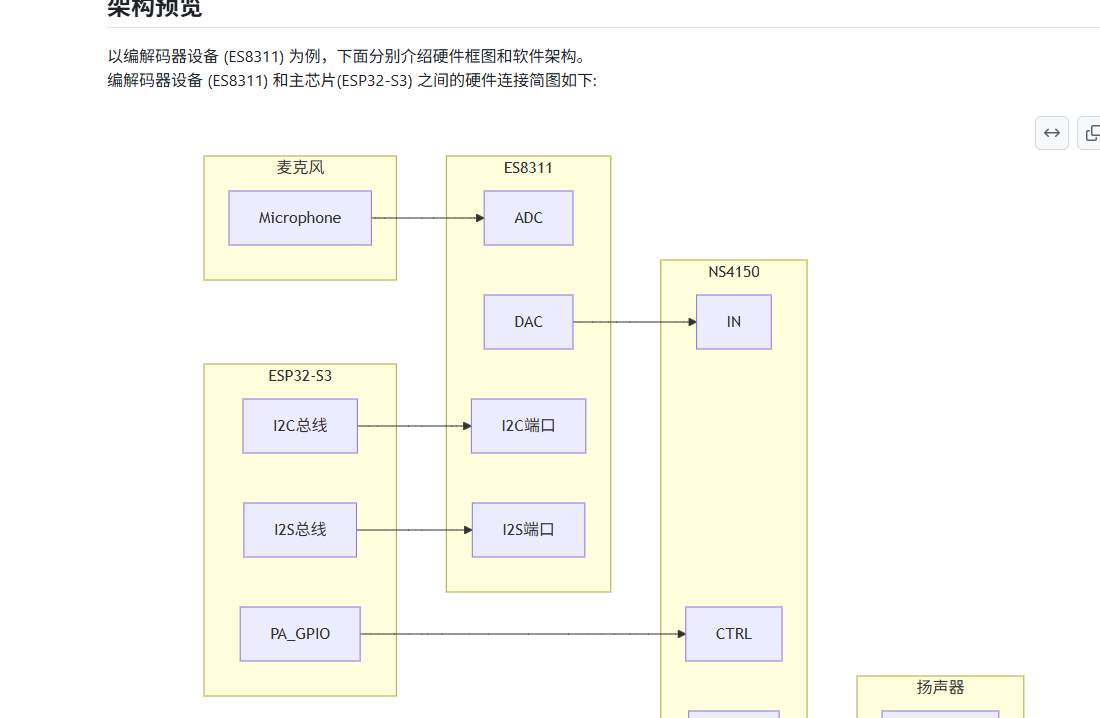

网站上有各种介绍
在这里插入图片描述

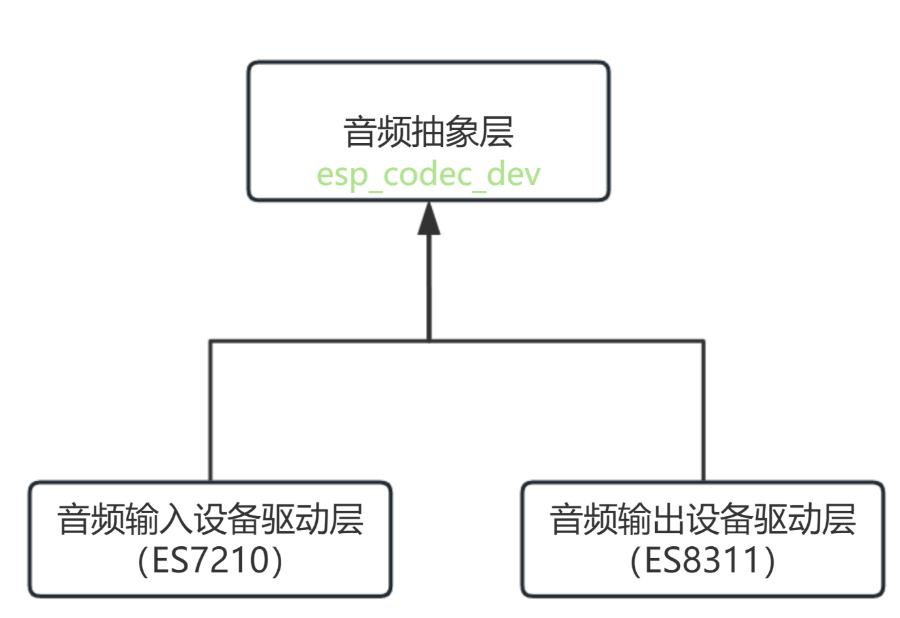

我们的结构简洁来说就是

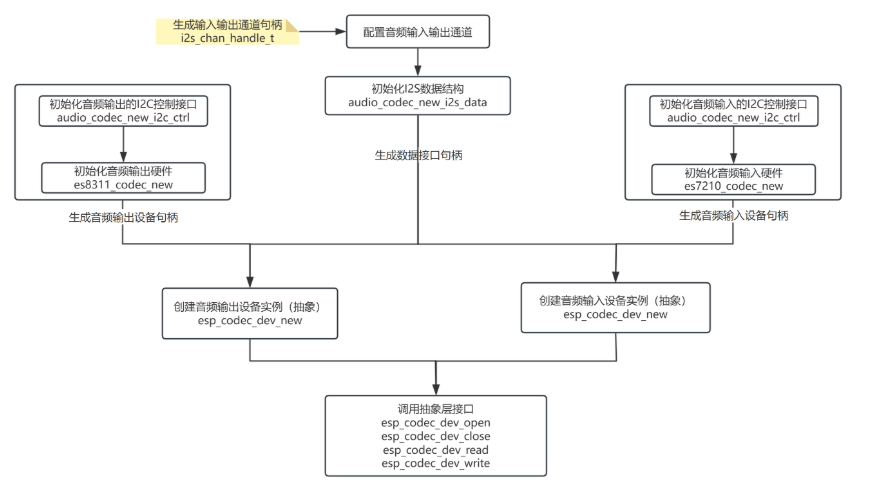

3.整体框架

在这里插入图片描述
留个印象，后面写代码具体理解。

二、代码整体框架

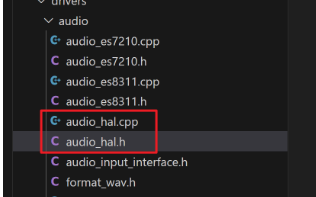

1、创建音频硬件抽象层类

在这里插入图片描述
audio_hal.h


#pragma once

#include <vector>
#include <cstdint>
class AudioHAL
{
private:

public:
    AudioHAL();
    ~AudioHAL();
    virtual void enable_input();
    virtual void enable_output();
    virtual void disable_input();
    virtual void disable_output();

    virtual void write(std::vector<int16_t>& data);
    virtual int read(std::vector<int16_t>& data,int samples);
};

audio_hal.cpp

#include "audio_hal.h"

AudioHAL::AudioHAL()
{

}

AudioHAL::~AudioHAL()
{

}

这段代码定义了一个音频硬件抽象层（HAL）的基类 AudioHAL，本质是对「音频输入 / 输出」的通用操作（启用 / 禁用、读写音频数据）做了标准化抽象，目的是屏蔽不同音频硬件（比如 ES7210、ES8311）的底层差异，让上层代码能统一调用音频功能。

1.本质是音频硬件的通用抽象层基类，定义标准化接口；
2.屏蔽底层硬件差异，让上层代码统一调用音频输入 / 输出功能；
3.所有方法为虚函数，需子类实现具体硬件的操作逻辑。

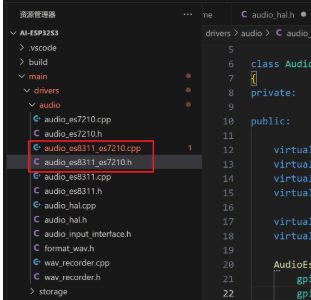

2、创建硬件层文件

在这里插入图片描述
audio_es8311_es7210.h

#pragma once
#include "audio_hal.h"
#include <gpio_num.h>
class AudioEs8311Es7210: public AudioHAL
{
private:

public:
    virtual void enable_input()override;
    virtual void enable_output()override;
    virtual void disable_input()override;
    virtual void disable_output()override;

    virtual void write(std::vector<int16_t>& data)override;
    virtual int read(std::vector<int16_t>& data,int samples)override;

    AudioEs8311Es7210(void* i2c_bus_handle, int input_sample_rate, int output_sample_rate,
        gpio_num_t mclk_pin, gpio_num_t bclk_pin, gpio_num_t ws_pin, gpio_num_t dout_pin, gpio_num_t din_pin,
        gpio_num_t pa_pin,bool pa_reverted, uint8_t es8311_i2c_addr, uint8_t es7210_i2c_addr, bool input_ref);
    ~AudioEs8311Es7210();
};

audio_es8311_es7210.cpp

#include "audio_es8311_es7210.h"

AudioEs8311Es7210::AudioEs8311Es7210(void* i2c_bus_handle, int input_sample_rate, int output_sample_rate,
    gpio_num_t mclk_pin, gpio_num_t bclk_pin, gpio_num_t ws_pin, gpio_num_t dout_pin, gpio_num_t din_pin,
    gpio_num_t pa_pin,bool pa_reverted, uint8_t es8311_i2c_addr, uint8_t es7210_i2c_addr, bool input_ref)
{

}
AudioEs8311Es7210::~AudioEs8311Es7210()
{
}

void AudioEs8311Es7210::enable_input()
{
}

void AudioEs8311Es7210::enable_output()
{
}

void AudioEs8311Es7210::disable_input()
{

}

void AudioEs8311Es7210::disable_output()
{

}

int AudioEs8311Es7210::read(std::vector<int16_t>& data,int samples)
{
    return 0;
}

void AudioEs8311Es7210::write(std::vector<int16_t>& data)
{
}

定义了适配 ES8311（输出）+ ES7210（输入）音频芯片的 AudioEs8311Es7210 子类（继承通用音频抽象层 AudioHAL），仅声明并空实现了所有音频操作接口—— 包含芯片初始化的构造函数（接收引脚、I2C、采样率等硬件参数），以及输入输出启用 / 禁用、音频数据读写的方法，但暂未实现具体的芯片控制和数据传输逻辑。

1.继承通用音频抽象层，绑定 ES8311/ES7210 硬件配置参数；
2.覆写所有音频操作接口，但仅为空实现（无实际功能）；
3.是后续填充 ES8311/ES7210 芯片具体驱动逻辑的 “骨架代码”。

三、代码具体实现（一）

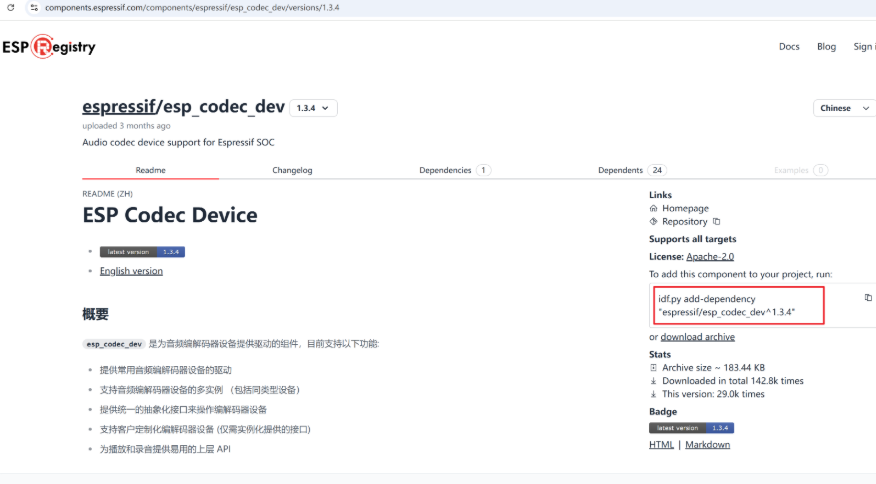

1、安装依赖

在这里插入图片描述

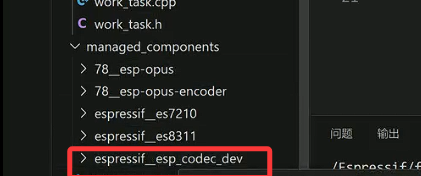

idf.py add-dependency "espressif/esp_codec_dev^1.3.4"
idf.py reconfigure

在这里插入图片描述

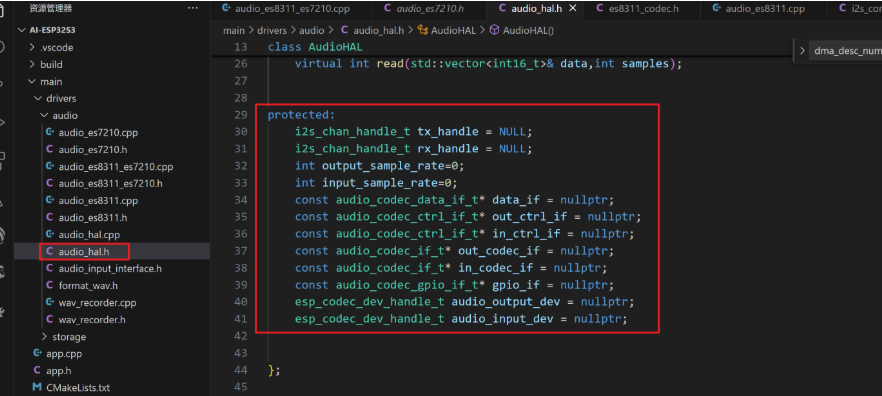

2、创建类成员变量

在这里插入图片描述


#include <driver/i2s_types.h>
#include <audio_codec_data_if.h>
#include <audio_codec_ctrl_if.h>
#include <audio_codec_if.h>
#include <audio_codec_gpio_if.h>
#include <esp_codec_dev.h>




protected:
    i2s_chan_handle_t tx_handle = NULL;
    i2s_chan_handle_t rx_handle = NULL;
    int output_sample_rate=0;
    int input_sample_rate=0;
    const audio_codec_data_if_t* data_if = nullptr;
    const audio_codec_ctrl_if_t* out_ctrl_if = nullptr;
    const audio_codec_ctrl_if_t* in_ctrl_if = nullptr;
    const audio_codec_if_t* out_codec_if = nullptr;
    const audio_codec_if_t* in_codec_if = nullptr;
    const audio_codec_gpio_if_t* gpio_if = nullptr;
    esp_codec_dev_handle_t audio_output_dev = nullptr;
    esp_codec_dev_handle_t audio_input_dev = nullptr;

新添加的变量是 ESP32 音频编解码的核心资源句柄 / 参数，涵盖 I2S 通道、编解码器接口、设备句柄和采样率。统一封装在基类中，实现音频资源的标准化管理，降低子类开发成本。

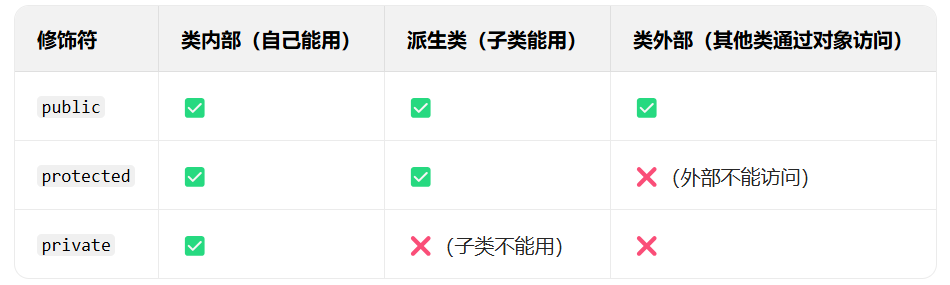

PS：
这些成员变量是音频框架的公共资源（比如 I2S 句柄、编解码器接口）：
若把它们写在每个硬件子类（如AudioEs8311Es7210）里，会导致每个子类都重复定义相同变量，代码冗余；
用protected把它们放在基类AudioHAL中，既能让子类直接访问（避免冗余），又能阻止外部类随意修改（保证封装性）。

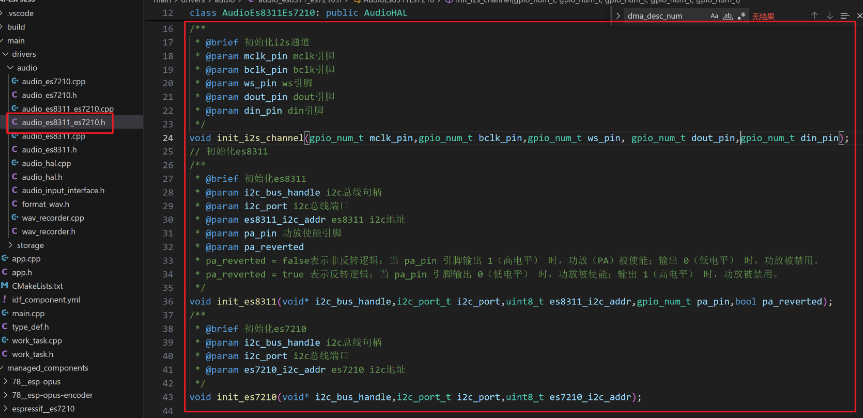

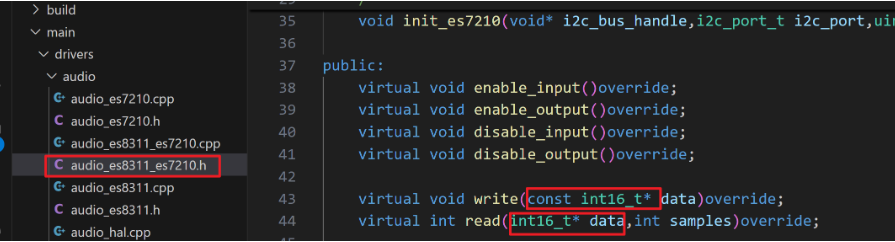

3、声明私有成员函数

在这里插入图片描述


#include <hal/i2c_types.h>


/**
 * @brief 初始化i2s通道
 * @param mclk_pin mclk引脚
 * @param bclk_pin bclk引脚
 * @param ws_pin ws引脚
 * @param dout_pin dout引脚
 * @param din_pin din引脚
 */
void init_i2s_channel(gpio_num_t mclk_pin,gpio_num_t bclk_pin,gpio_num_t ws_pin, gpio_num_t dout_pin,gpio_num_t din_pin);
// 初始化es8311
/**
 * @brief 初始化es8311
 * @param i2c_bus_handle i2c总线句柄
 * @param i2c_port i2c总线端口
 * @param es8311_i2c_addr es8311 i2c地址
 * @param pa_pin 功放使能引脚
 * @param pa_reverted
 * pa_reverted = false表示非反转逻辑：当 pa_pin 引脚输出 1（高电平） 时，功放（PA）被使能；输出 0（低电平） 时，功放被禁用。
 * pa_reverted = true 表示反转逻辑：当 pa_pin 引脚输出 0（低电平） 时，功放被使能；输出 1（高电平） 时，功放被禁用。
 */
void init_es8311(void* i2c_bus_handle,i2c_port_t i2c_port,uint8_t es8311_i2c_addr,gpio_num_t pa_pin,bool pa_reverted);
/**
 * @brief 初始化es7210
 * @param i2c_bus_handle i2c总线句柄
 * @param i2c_port i2c总线端口
 * @param es7210_i2c_addr es7210 i2c地址
 */
void init_es7210(void* i2c_bus_handle,i2c_port_t i2c_port,uint8_t es7210_i2c_addr);

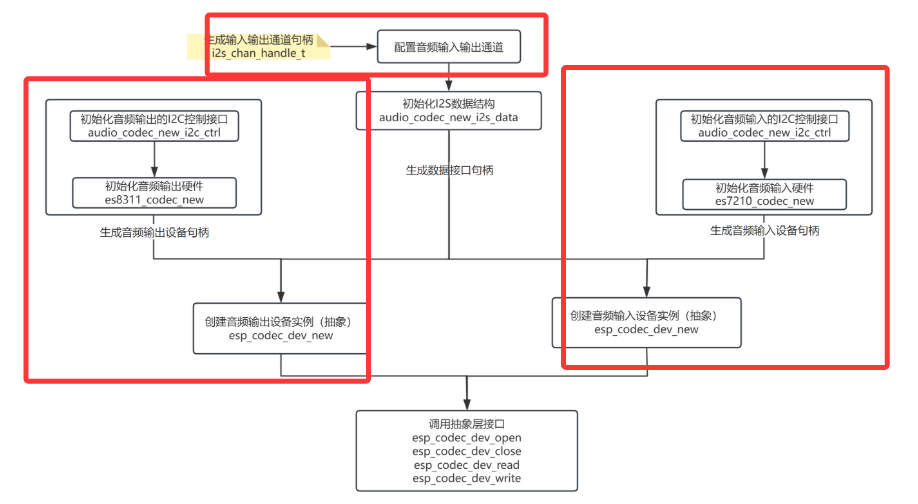

这里的三个函数对应的就是之前框架图里的三部分
在这里插入图片描述
功能写好了，具体还没调用，data的部分后面会写，写好了调用就是完整的流程

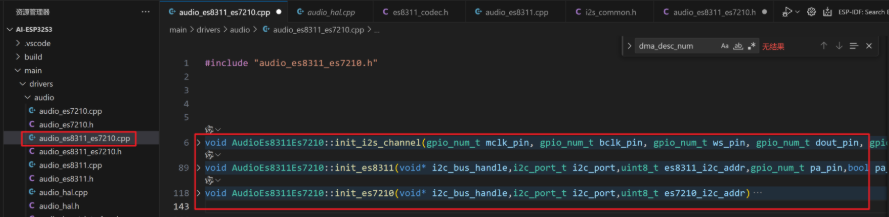

4、实现私有成员函数

在这里插入图片描述


#include <driver/i2s_common.h>
#include <driver/i2s_std.h>
#include <driver/i2s_tdm.h>
#include <esp_codec_dev_defaults.h>


void AudioEs8311Es7210::init_i2s_channel(gpio_num_t mclk_pin, gpio_num_t bclk_pin, gpio_num_t ws_pin, gpio_num_t dout_pin, gpio_num_t din_pin)
{
    i2s_chan_config_t chan_cfg = {
        .id = I2S_NUM_0,
        .role = I2S_ROLE_MASTER, //i2s的主从模式
        .auto_clear_after_cb = true,
        .auto_clear_before_cb = false,
        .intr_priority = 0,//中断优先级，数值越小优先级越高
    };
    ESP_ERROR_CHECK(i2s_new_channel(&chan_cfg, &tx_handle, &rx_handle));

    i2s_std_config_t std_cfg = {
        .clk_cfg = {
            .sample_rate_hz = (uint32_t)output_sample_rate,
            .clk_src = I2S_CLK_SRC_DEFAULT,
            .ext_clk_freq_hz = 0,
            .mclk_multiple = I2S_MCLK_MULTIPLE_256
        },
        .slot_cfg = {
            .data_bit_width = I2S_DATA_BIT_WIDTH_16BIT,
            .slot_bit_width = I2S_SLOT_BIT_WIDTH_AUTO,
            .slot_mode = I2S_SLOT_MODE_STEREO,
            .slot_mask = I2S_STD_SLOT_BOTH,
            .ws_width = I2S_DATA_BIT_WIDTH_16BIT,
            .ws_pol = false,
            .bit_shift = true,
            .left_align = true,
            .big_endian = false,
            .bit_order_lsb = false
        },
        .gpio_cfg = {
            .mclk = mclk_pin,
            .bclk = bclk_pin,
            .ws = ws_pin,
            .dout = dout_pin,
            .din = GPIO_NUM_NC,
            .invert_flags = {
                .mclk_inv = false,
                .bclk_inv = false,
                .ws_inv = false
            }
        }
    };

    i2s_tdm_config_t tdm_cfg = {
        .clk_cfg = {
            .sample_rate_hz = (uint32_t)input_sample_rate,
            .clk_src = I2S_CLK_SRC_DEFAULT,
            .ext_clk_freq_hz = 0,
            .mclk_multiple = I2S_MCLK_MULTIPLE_256,
            .bclk_div = 8,
        },
        .slot_cfg = {
            .data_bit_width = I2S_DATA_BIT_WIDTH_16BIT,
            .slot_bit_width = I2S_SLOT_BIT_WIDTH_AUTO,
            .slot_mode = I2S_SLOT_MODE_STEREO,
            .slot_mask = i2s_tdm_slot_mask_t(I2S_TDM_SLOT0 | I2S_TDM_SLOT1 | I2S_TDM_SLOT2),
            .ws_width = I2S_TDM_AUTO_WS_WIDTH,
            .ws_pol = false,
            .bit_shift = true,
            .left_align = false,
            .big_endian = false,
            .bit_order_lsb = false,
            .skip_mask = false,
            .total_slot = I2S_TDM_AUTO_SLOT_NUM
        },
        .gpio_cfg = {
            .mclk = mclk_pin,
            .bclk = bclk_pin,
            .ws = ws_pin,
            .dout = GPIO_NUM_NC,
            .din = din_pin,
            .invert_flags = {
                .mclk_inv = false,
                .bclk_inv = false,
                .ws_inv = false
            }
        }
    };

    ESP_ERROR_CHECK(i2s_channel_init_std_mode(tx_handle, &std_cfg));
    ESP_ERROR_CHECK(i2s_channel_init_tdm_mode(rx_handle, &tdm_cfg));
}
void AudioEs8311Es7210::init_es8311(void* i2c_bus_handle,i2c_port_t i2c_port,uint8_t es8311_i2c_addr,gpio_num_t pa_pin,bool pa_reverted)
{
    // Output
    audio_codec_i2c_cfg_t i2c_cfg = {
        .port = i2c_port,
        .addr = es8311_i2c_addr,
        .bus_handle = i2c_bus_handle,
    };
    out_ctrl_if = audio_codec_new_i2c_ctrl(&i2c_cfg);

    gpio_if = audio_codec_new_gpio();
    es8311_codec_cfg_t es8311_cfg = {};
    es8311_cfg.ctrl_if = out_ctrl_if;
    es8311_cfg.gpio_if = gpio_if;
    es8311_cfg.codec_mode = ESP_CODEC_DEV_WORK_MODE_DAC;
    es8311_cfg.pa_pin = pa_pin;
    es8311_cfg.pa_reverted = pa_reverted;
    es8311_cfg.use_mclk = true;
    es8311_cfg.hw_gain.pa_voltage = 5.0;
    es8311_cfg.hw_gain.codec_dac_voltage = 3.3;
    out_codec_if = es8311_codec_new(&es8311_cfg);

    esp_codec_dev_cfg_t dev_cfg = {
        .dev_type = ESP_CODEC_DEV_TYPE_OUT,
        .codec_if = out_codec_if,
        .data_if = data_if,
    };
    audio_output_dev = esp_codec_dev_new(&dev_cfg);
}
void AudioEs8311Es7210::init_es7210(void* i2c_bus_handle,i2c_port_t i2c_port,uint8_t es7210_i2c_addr)
{

    audio_codec_i2c_cfg_t i2c_cfg = {
        .port = i2c_port,
        .addr = es7210_i2c_addr,
        .bus_handle = i2c_bus_handle,
    };
    in_ctrl_if = audio_codec_new_i2c_ctrl(&i2c_cfg);



    es7210_codec_cfg_t es7210_cfg = {};
    es7210_cfg.ctrl_if = in_ctrl_if;
    es7210_cfg.mic_selected = ES7120_SEL_MIC1 | ES7120_SEL_MIC2 | ES7120_SEL_MIC3 | ES7120_SEL_MIC4;
    in_codec_if = es7210_codec_new(&es7210_cfg);

    esp_codec_dev_cfg_t dev_cfg = {
        .dev_type = ESP_CODEC_DEV_TYPE_IN,
        .codec_if = in_codec_if,
        .data_if = data_if,
    };

    audio_input_dev = esp_codec_dev_new(&dev_cfg);
}

init_i2s_channel：初始化 I2S 总线通道
先创建 I2S 主通道（生成 tx/rx 句柄）；
分别配置输出（std 模式）、输入（tdm 模式）的 I2S 参数（采样率、引脚、数据格式等）；
初始化 tx 通道为 std 模式（适配 ES8311 输出）、rx 通道为 tdm 模式（适配 ES7210 输入），完成音频数据传输链路搭建。

init_es8311：初始化 ES8311 输出芯片
配置 I2C 控制参数，创建输出控制接口；
初始化 GPIO 接口，配置 ES8311 专属参数（功放引脚、工作模式为 DAC 等）；
创建 ES8311 核心接口，封装成标准音频输出设备句柄（audio_output_dev）。

init_es7210：初始化 ES7210 输入芯片
配置 I2C 控制参数，创建输入控制接口；
配置 ES7210 专属参数（启用 4 路麦克风），创建 ES7210 核心接口；
封装成标准音频输入设备句柄（audio_input_dev）。

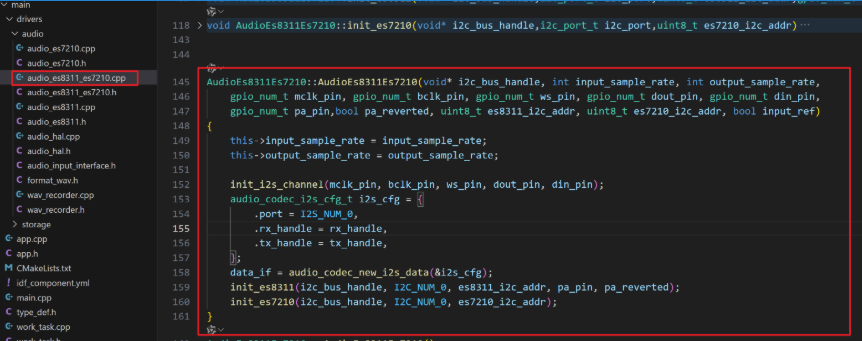

5、编写构造函数

在这里插入图片描述


```csharp
AudioEs8311Es7210::AudioEs8311Es7210(void* i2c_bus_handle,i2c_port_t i2c_port, int input_sample_rate, int output_sample_rate,
    gpio_num_t mclk_pin, gpio_num_t bclk_pin, gpio_num_t ws_pin, gpio_num_t dout_pin, gpio_num_t din_pin,
    gpio_num_t pa_pin,bool pa_reverted, uint8_t es8311_i2c_addr, uint8_t es7210_i2c_addr, bool input_ref)
{
    this->input_sample_rate = input_sample_rate;
    this->output_sample_rate = output_sample_rate;

    init_i2s_channel(mclk_pin, bclk_pin, ws_pin, dout_pin, din_pin);


    audio_codec_i2s_cfg_t i2s_cfg = {
        .port = I2S_NUM_0,
        .rx_handle = rx_handle,
        .tx_handle = tx_handle,
    };
    data_if = audio_codec_new_i2s_data(&i2s_cfg);


    init_es8311(i2c_bus_handle, i2c_port, es8311_i2c_addr, pa_pin, pa_reverted);
    init_es7210(i2c_bus_handle, i2c_port, es7210_i2c_addr);

}

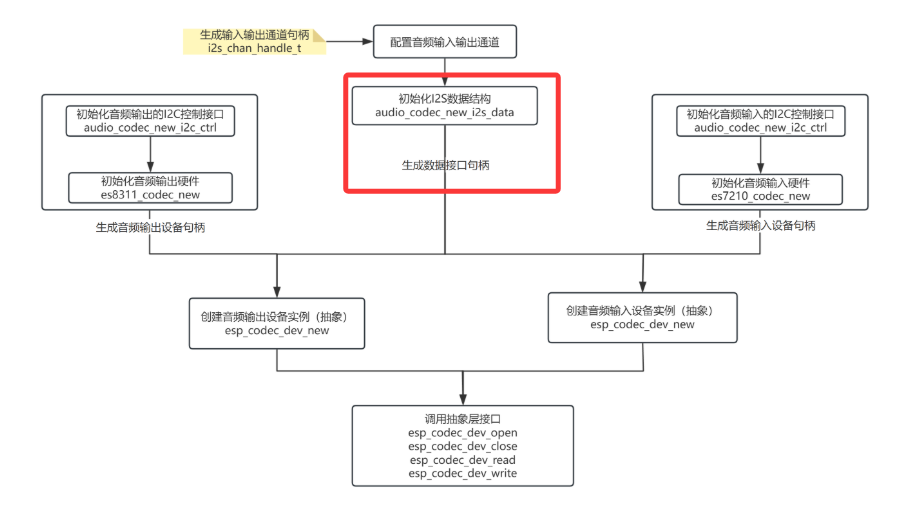

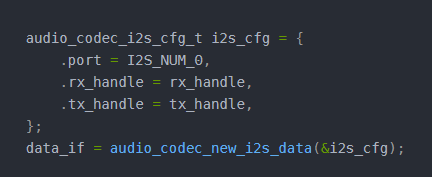

其中这个部分对应
在这里插入图片描述

在这里插入图片描述

四、代码具体实现（二）

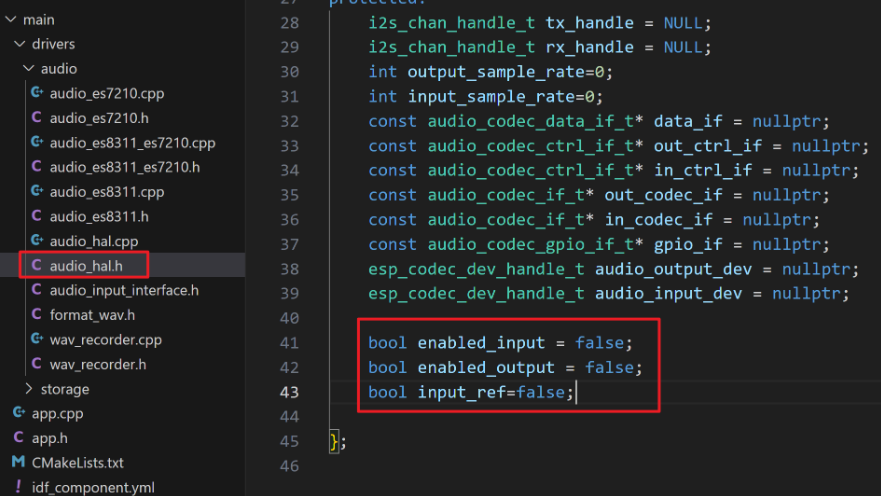

1、定义成员变量

在这里插入图片描述

bool enabled_input = false;
bool enabled_output = false;
bool input_ref=false;

enabled_input/enabled_output：记录音频输入 / 输出功能的 “启用状态”（false表示默认未启用），后续调用enable_input()/enable_output()时会把这些变量设为true，方便判断当前功能是否处于激活状态；
input_ref：记录音频输入的 “参考模式” 配置（构造函数传入的参数），用于后续 ES7210 芯片的硬件参数初始化。

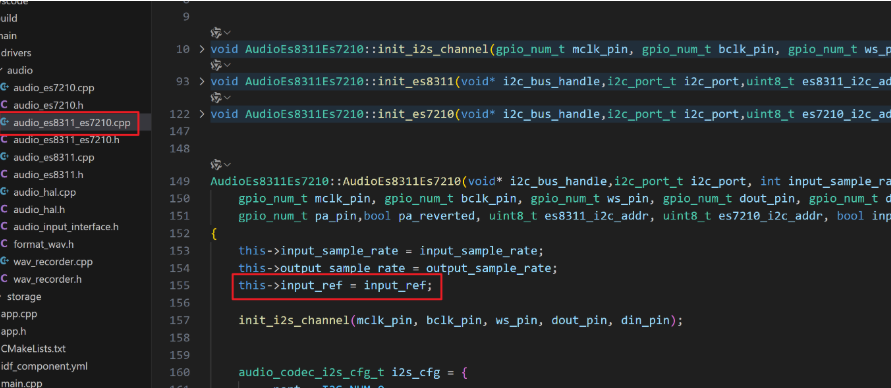

2、获取输入参考参数

在这里插入图片描述
它的核心作用是告诉 ES7210 芯片：音频输入信号的参考基准是什么

3、实现代码

AudioEs8311Es7210::~AudioEs8311Es7210()
{
    esp_codec_dev_close(audio_input_dev);
    esp_codec_dev_close(audio_output_dev);
    esp_codec_dev_delete(audio_output_dev);
    esp_codec_dev_delete(audio_input_dev);
    audio_codec_delete_codec_if(in_codec_if);
    audio_codec_delete_ctrl_if(in_ctrl_if);
    audio_codec_delete_codec_if(out_codec_if);
    audio_codec_delete_ctrl_if(out_ctrl_if);
    audio_codec_delete_gpio_if(gpio_if);
    audio_codec_delete_data_if(data_if);
}

void AudioEs8311Es7210::enable_input()
{
    if (enabled_input) {
        return;
    }
    esp_codec_dev_sample_info_t codec_dev = {
        .bits_per_sample = 16,
        .channel = 4,
        .channel_mask = ESP_CODEC_DEV_MAKE_CHANNEL_MASK(0),
        .sample_rate = (uint32_t)input_sample_rate,
        .mclk_multiple = 0,
    };
    if (input_ref) {
        codec_dev.channel_mask |= ESP_CODEC_DEV_MAKE_CHANNEL_MASK(1);
    }
    ESP_ERROR_CHECK(esp_codec_dev_open(audio_input_dev, &codec_dev));
    ESP_ERROR_CHECK(esp_codec_dev_set_in_channel_gain(audio_input_dev, ESP_CODEC_DEV_MAKE_CHANNEL_MASK(0), 40.0));
    enabled_input= true;
}

void AudioEs8311Es7210::enable_output()
{
    if (enabled_output) {
        return;
    }
    esp_codec_dev_sample_info_t codec_dev = {
        .bits_per_sample = 16,
        .channel = 1,
        .channel_mask = 0,
        .sample_rate = (uint32_t)output_sample_rate,
        .mclk_multiple = 0,
    };
    ESP_ERROR_CHECK(esp_codec_dev_open(audio_output_dev, &codec_dev));
    enabled_output = true;
}

void AudioEs8311Es7210::disable_input()
{
    ESP_ERROR_CHECK(esp_codec_dev_close(audio_input_dev));
    enabled_input = false;
}

void AudioEs8311Es7210::disable_output()
{
    ESP_ERROR_CHECK(esp_codec_dev_close(audio_output_dev));
    enabled_output = false;
}

int AudioEs8311Es7210::read(int16_t* data,int samples)
{
    if (enabled_input) {
        ESP_ERROR_CHECK_WITHOUT_ABORT(esp_codec_dev_read(audio_input_dev, (void*)data , samples * sizeof(int16_t)));
    }
    return samples * sizeof(int16_t);
}

void AudioEs8311Es7210::write(const int16_t* data)
{
    if (enabled_output) {
        ESP_ERROR_CHECK_WITHOUT_ABORT(esp_codec_dev_write(audio_output_dev, (void*)data, sizeof(data) * sizeof(int16_t)));
    }
}

AudioEs8311Es7210 核心函数功能说明

函数	核心操作
析构函数 `~AudioEs8311Es7210`	释放所有音频资源：关闭/删除设备句柄、销毁编解码器接口（控制/数据/GPIO），避免内存泄漏
`enable_input`	启用录音功能： 1. 检查状态避免重复启用； 2. 配置 ES7210 采样参数（16 位、4 通道、采样率）； 3. 根据`input_ref`调整通道掩码； 4. 打开输入设备并设置麦克风增益； 5. 标记输入为启用状态
`enable_output`	启用播放功能： 1. 检查状态避免重复启用； 2. 配置 ES8311 采样参数（16 位、单通道、采样率）； 3. 打开输出设备； 4. 标记输出为启用状态
`disable_input`/`disable_output`	禁用录音 / 播放功能：关闭对应设备，重置启用状态
`read`	读取录音数据：仅当输入启用时，从音频输入设备读取指定数量的 16 位音频数据
`write`	写入播放数据：仅当输出启用时，向音频输出设备写入 16 位音频数据（注：sizeof(data) 是笔误，应为数据长度）

4、格式调整

适配之前的函数实现

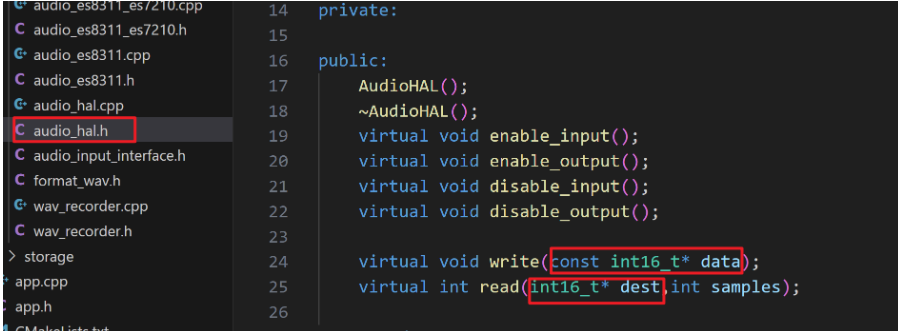

在这里插入图片描述

    virtual void write(const int16_t* data)override;
    virtual int read(int16_t* data,int samples)override;

在这里插入图片描述

    virtual void write(const int16_t* data);
    virtual int read(int16_t* dest,int samples);

2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

掌握 LangChain 的 Runnable：统一接口、链式组合与流式输出全解析

2048 AI社区

代码小白如何自己在Windows上养龙虾？

2048 AI社区

八、训练监控与调试

训练大模型是一个漫长且充满不确定性的过程。即使精心设计了超参数和并行策略，训练过程中仍可能出现各种问题，如损失发散、梯度爆炸、过拟合等。有效的监控与调试能够帮助我们及时发现问题、定位原因并采取纠正措施，确保训练顺利收敛。本章将介绍训练过程中的关键监控指标、常用工具以及常见问题的调试方法。

2048 AI社区

所有评论(0)

查看更多评论

三万棵雪松

@m0_63715738

已为社区贡献12条内容
