在当今高速发展的电子世界中，芯片如同现代科技的心脏，而锁相环（PLL）则是这颗心脏的“节拍器”。无论是智能手机、云计算服务器，还是物联网设备，PLL都默默发挥着关键作用，确保时钟信号的精准同步。那么，PLL究竟是什么？它如何在芯片设计中扮演不可或缺的角色？本文将带您一探究竟。
　　
一、PLL：芯片世界的同步大师
　　锁相环（Phase-Locked Loop, PLL）是一种基于反馈控制的电子系统，核心功能是通过动态调节输出信号的频率和相位，使其与输入参考信号保持精确同步。简单来说，PLL就像一个智能的“频率跟踪器”，能够自动消除频率误差，锁定相位，从而生成稳定的时钟信号。
　　在芯片设计中，PLL是时钟管理的基础模块，广泛应用于频率合成、时钟净化、抖动抑制等场景。例如，一颗高性能处理器可能需要多个不同频率的时钟来驱动不同模块，PLL就能从单一参考时钟（如外部晶振）合成出这些频率，确保整个系统同步运行。
　　

二、PLL的工作原理：闭环反馈的智慧

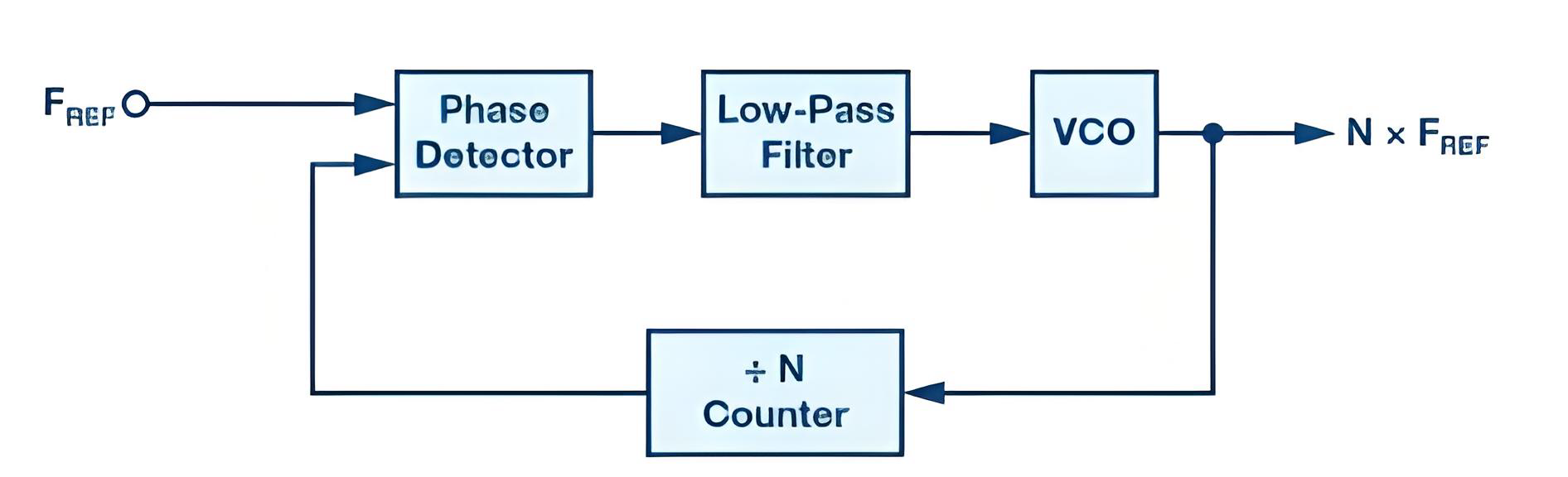

　　PLL系统由三个核心部件组成：相位检测器（PD）、环路滤波器（LF）和压控振荡器（VCO）。有些系统还会加入分频器来扩展功能。
　　１.　相位检测器（PD）就像系统的"眼睛"，持续比较输入信号和反馈信号之间的相位差异。当检测到差异时，它会产生相应的误差信号。这个误差信号反映了两个信号不同步的程度。
　　２.　环路滤波器（LF）则扮演"智能过滤器"的角色，它会滤除误差信号中的高频噪声和杂波，保留有用的控制信号。这个过滤过程对系统的稳定性和抗干扰能力至关重要。
　　３.　压控振荡器（VCO）是系统的"频率发生器"，它根据滤波后的控制信号来调整输出频率。当控制电压变化时，输出频率会相应改变，形成一个动态的调节机制。
　　PLL通过巧妙的负反馈机制实现同步：开始时，如果输入和输出频率不同，系统会检测到相位差并产生误差信号，这个信号驱动压控振荡器向正确的频率方向调整。当两个频率完全一致时，系统进入"锁定"状态，输出信号稳定跟踪输入信号。
　　

三、PLL在芯片设计中的关键应用

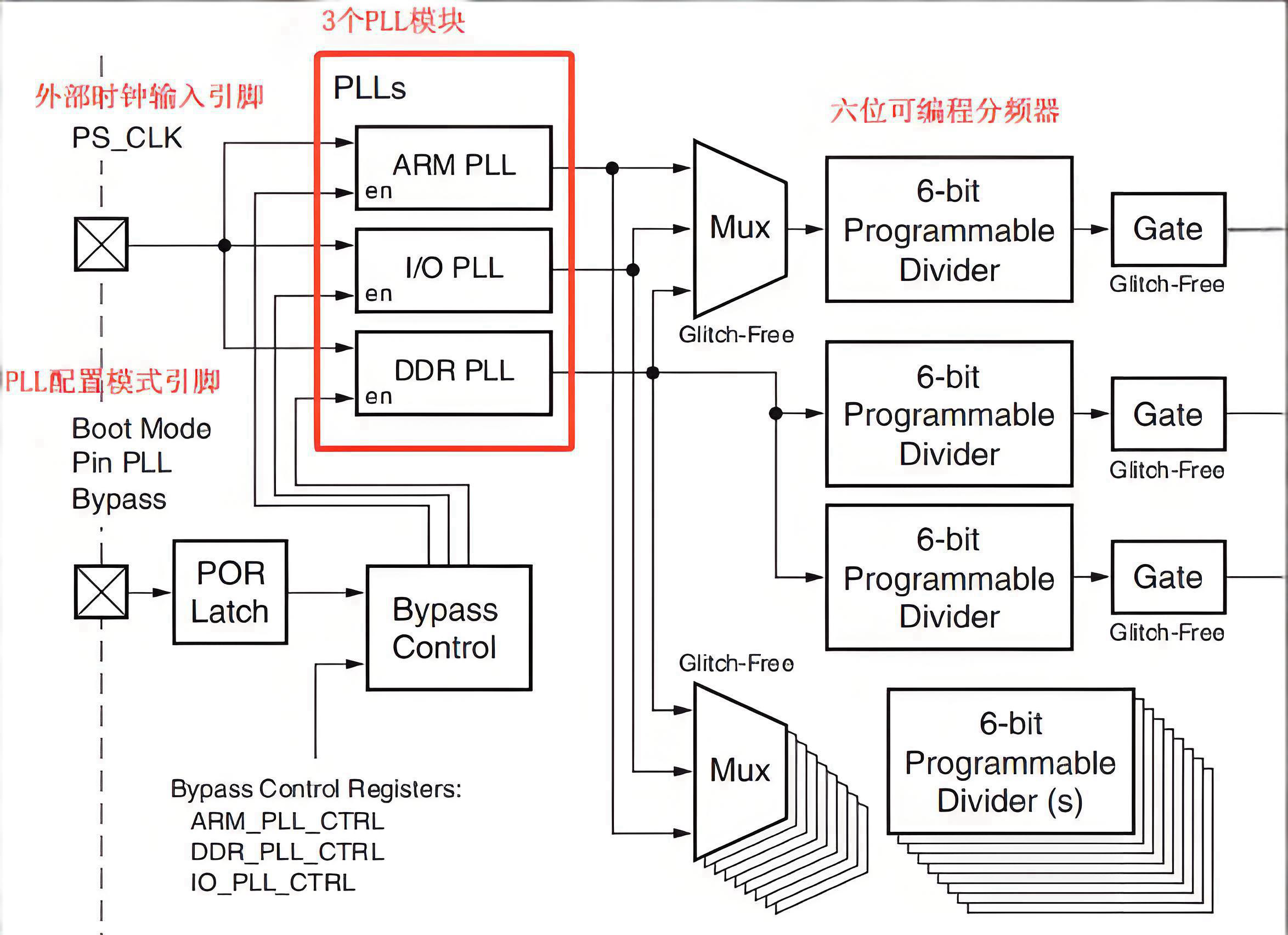

　　１.　时钟生成与净化
　　在复杂SoC中，PLL用于生成多频时钟。例如，可通过PLL动态调整输出频率，满足不同模块需求。动态调频功能允许实时编程改变分频系数，无需重新编译设计，大幅提升开发效率。同时，PLL还能净化嘈杂的参考时钟，通过窄带滤波抑制噪声，达到时钟净化效果。
　　２.　频率合成与通信链路
　　作为频率合成器，PLL是无线通信系统的“心脏”。PLL能合成宽带信号，用于射频本振（LO），并支持5G等高速标准。
　　３.　电磁兼容（EMI）抑制
　　PLL具备展频功能：通过周期性微调时钟频率，将能量分散到一定带宽，降低峰值EMI。测试中，未展频时125MHz时钟能量集中，而开启展频后频谱扩散，干扰风险显著降低。这对高性能计算和工业物联网至关重要。
　　４.　高速数据转换
　　在ADC/DAC中，低抖动时钟依赖PLL优化。通过设置合理环路带宽，可平衡相位噪声和建立时间。
　　
四、技术演进：从模拟到全数字的变革
　　随着工艺节点的缩小，PLL技术经历了从模拟到数字的演进。目前主要有三种实现方式：
　　模拟PLL：全部由模拟电路构成，对电源电压敏感，在先进工艺下扩展性差。
　　数字PLL（混合）：鉴相器和滤波器数字化，但VCO仍为模拟，体积小于模拟PLL。

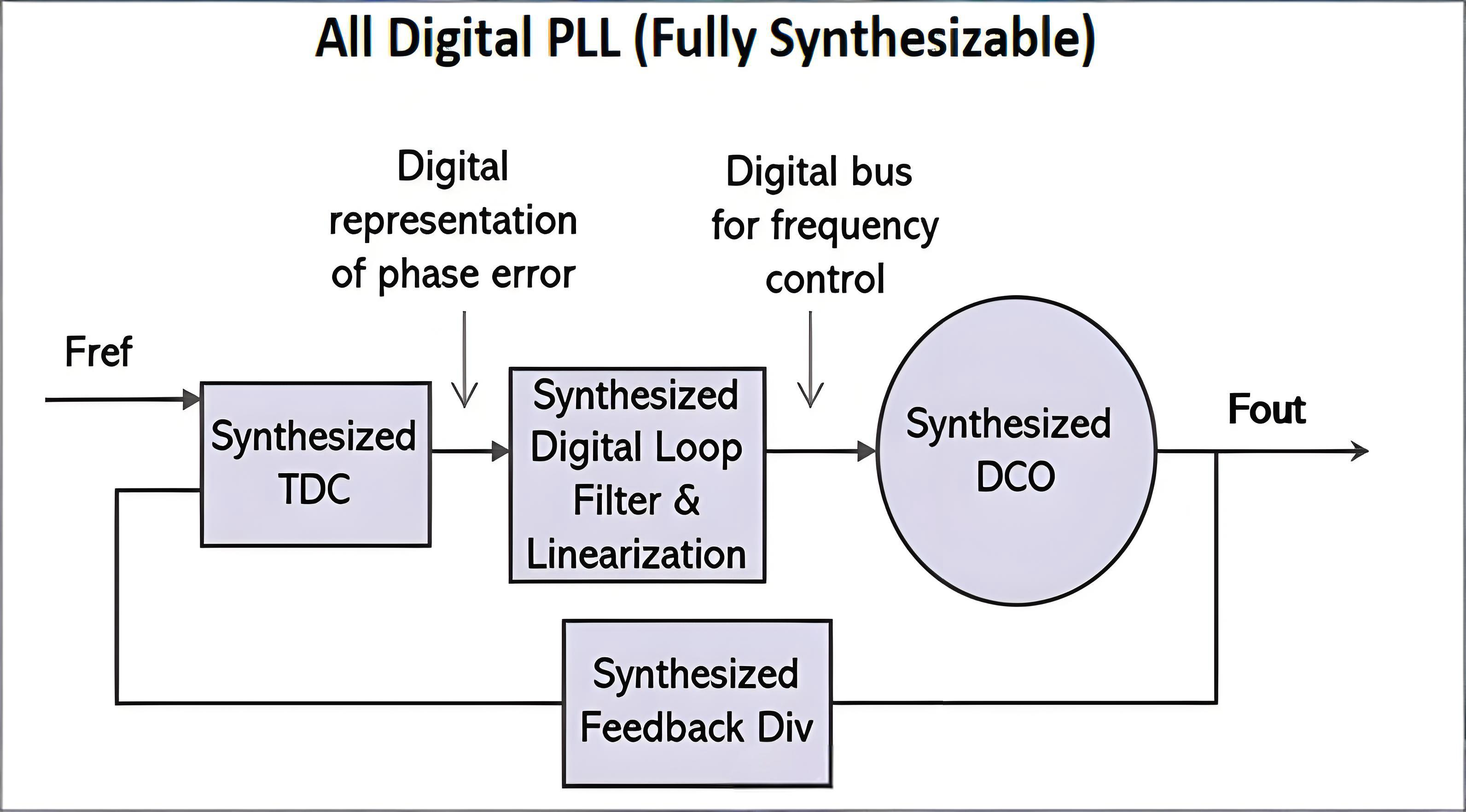

　　全数字PLL（ADPLL）：所有组件均为数字电路，完全可综合，具有纳瓦级功耗、面积缩小高达10倍、宽电压工作等优势。
　　在全数字PLL中，由于无需模拟偏置，它能在数周内完成定制，特别适合高性能计算、边缘AI和航空航天等场景，实现最优的PPA（性能、功耗、面积）。例如，在5G通信中，全数字PLL可通过小数分频技术降低相位噪声，提升信号纯度。
　　

五、实际案例：PLL如何赋能现代芯片
　　１.　多频段集成PLL在5G基站芯片的应用
　　在现代5G基站芯片中，多频段集成PLL展现出强大优势。以支持4个VCO内核的合成器为例，每个内核覆盖256个重叠频段，能够实现1860MHz-4400MHz的连续频率覆盖。这种设计通过自动校准技术，在温度变化时自动选择最优VCO频段，确保相位噪声始终低于-110dBc/Hz。与传统单核VCO相比，多频段架构在保持低噪声的同时，将频率切换时间从毫秒级缩短至微秒级，完美满足5G Massive MIMO系统的实时波束成形需求。
　　２.　低功耗IoT芯片中的全数字PLL方案
　　针对物联网设备的严苛功耗要求，全数字PLL（ADPLL）提供创新解决方案。在某款NB-IoT通信芯片中，ADPLL在0.5V电压下实现纳瓦级功耗，同时保持0.1ppm的频率精度。其数字滤波器可通过软件动态调整带宽，在数据传输时采用宽带宽（100kHz）确保低抖动，在待机时切换到窄带宽（1kHz）进一步降低功耗。这种灵活性使得IoT设备在保持通信质量的同时，电池寿命延长达3倍以上。
　　３.　高性能计算芯片的时钟生成系统
　　最新AI加速芯片采用多PLL架构实现异构计算时钟管理。通过部署6个独立可编程的PLL，分别为计算核心、存储接口和通信模块提供优化时钟。其中，计算核心的PLL采用小数分频技术，在保持1MHz频率步进的同时，实现-150dBc/Hz的带内相位噪声。当芯片工作模式从推理切换到训练时，PLL可在5微秒内完成频率重配置，确保计算效率最大化。
　　４.　汽车雷达芯片中的抗干扰PLL设计
　　在77GHz汽车雷达芯片中，PLL面临独特的电磁兼容挑战。创新解决方案采用展频技术，通过三角波调制将时钟能量分散在±2%的频偏范围内，使峰值EMI降低12dB。同时，集成自适应算法实时监测环境干扰，当检测到频段冲突时自动切换调制参数。这种智能PLL设计确保雷达系统在复杂车载环境中稳定工作，满足ASIL-D功能安全要求。
　　
六、未来展望：PLL技术的创新趋势
　　随着芯片工艺迈向3nm及以下，全数字PLL将成为主流。其可综合特性支持快速移植到非标准工艺，助力AI芯片和低功耗IoT设备。同时，软件定义功能允许后期调整，增强系统灵活性。
　　PLL虽是小模块，却是芯片设计的“同步引擎”。从基本原理到全数字演进，从时钟管理到通信链路，PLL的技术深度与应用广度令人惊叹。随着电子系统走向高频、低功耗，PLL的创新将继续推动芯片性能边界，为智能世界奠定坚实基础。
　　通过本文的介绍，希望您能更深入理解这一关键技术的魅力。无论是工程师还是爱好者，掌握PLL原理，都将为您的技术之路增添重要砝码。
