【Arduino实战】串口“遥控”LED灯：从基础控制到自动延时熄灭（附流程图与源码）

文章目录

【Arduino实战】串口“遥控”LED灯：从基础控制到自动延时熄灭（附流程图与源码）

一、实验效果展示

在开始代码讲解之前，先看看我们今天的实验成果！
我们将通过电脑端的“串口监视器”发送指令，控制Arduino板子上连接的5盏LED灯。

输入 'a'：点亮第1盏灯
输入 'b'：点亮第2盏灯
…以此类推

在这里插入图片描述

二、硬件准备与接线

本次实验我们不再只控制一个灯，而是尝试控制一排“流水灯”（共5个），这对引脚的分配和接线提出了新要求。

Arduino Uno 开发板 x 1
LED发光二极管 x 5
220Ω 限流电阻 x 5
面包板 & 杜邦线 若干

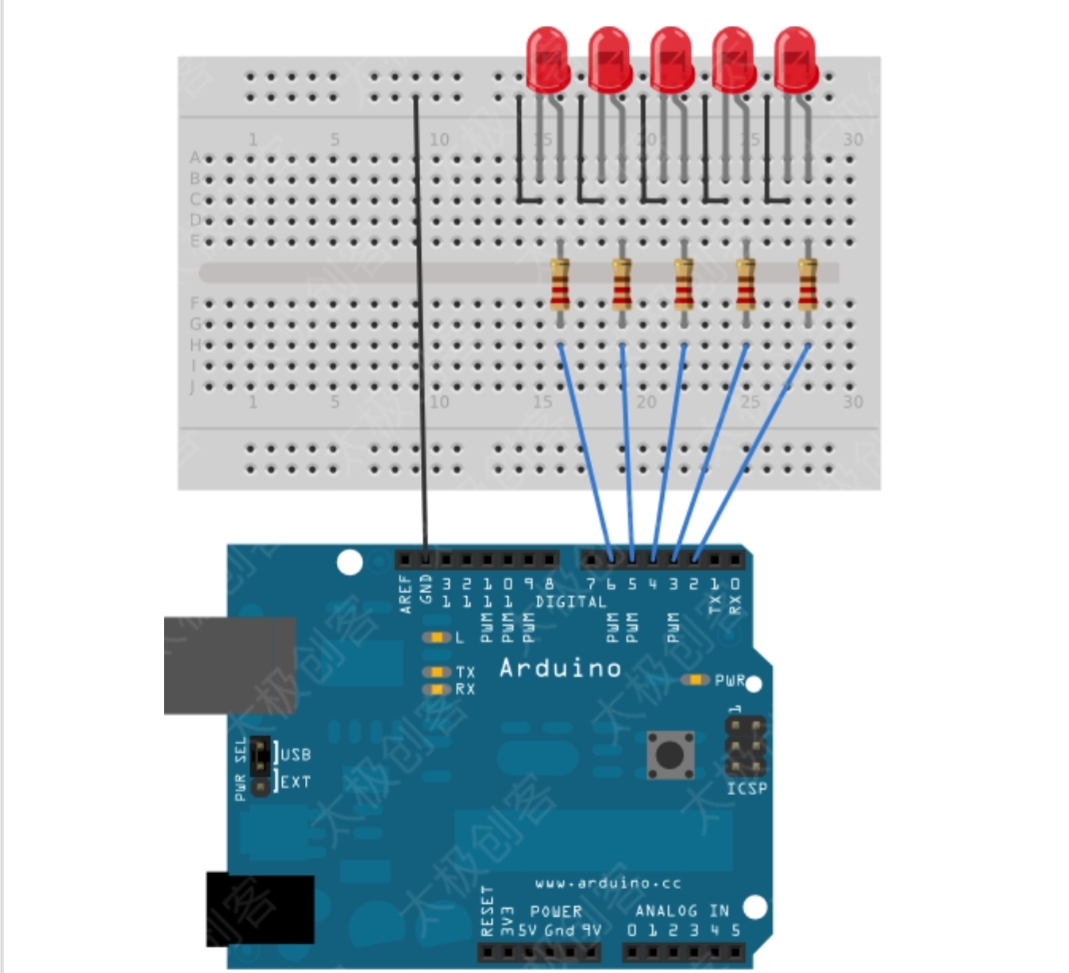

1. 接线原理图

请严格按照下图连接电路。
注意：LED的长脚（正极）通过电阻连接到数字引脚 2, 3, 4, 5, 6，短脚（负极）全部连接到 GND。

在这里插入图片描述

三、程序流程与逻辑设计

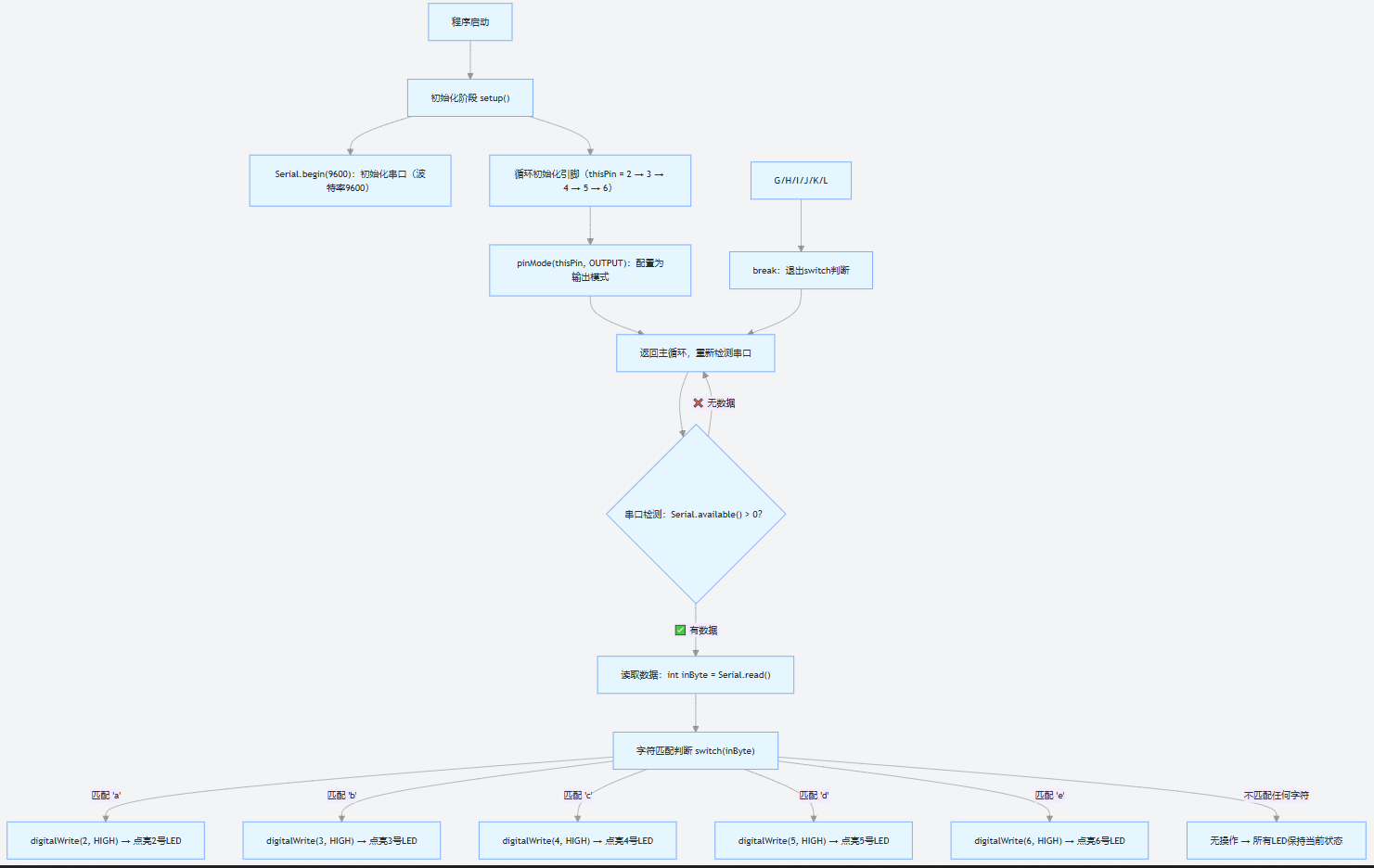

1. 逻辑流程图

程序的运行逻辑非常清晰：Arduino一直在“倾听”串口有没有数据发过来。
一旦检测到数据，就读取数据并进行字符匹配（Switch Case），根据不同的字母执行不同的点灯操作。

在这里插入图片描述

2. 核心代码实现

注意：本代码根据上述流程图编写，实现了通过串口字符 'a', 'b', 'c', 'd', 'e' 分别控制5路LED的功能。

// 定义LED连接的引脚
// 根据接线图，LED分别接在 2, 3, 4, 5, 6 号引脚

void setup() {
  // 1. 初始化串口通信，设置波特率为9600
  Serial.begin(9600);

  // 2. 循环初始化引脚模式
  // 使用for循环，一次性将2到6号引脚全部设为输出模式
  for (int pin = 2; pin <= 6; pin++) {
    pinMode(pin, OUTPUT);
  }

  // 打印提示信息
  Serial.println("System Ready!");
  Serial.println("Please input 'a', 'b', 'c', 'd', 'e' to control LEDs.");
}

void loop() {
  // 3. 检查串口是否有数据输入
  if (Serial.available() > 0) {

    // 4. 读取一个字节的数据
    char inByte = Serial.read();

    // 5. 判断读到的字符是什么 (对应流程图的Switch结构)
    switch (inByte) {
      case 'a':
        digitalWrite(2, HIGH);  // 点亮2号引脚LED
        Serial.println("LED 1 is ON");
        break;

      case 'b':
        digitalWrite(3, HIGH);  // 点亮3号引脚LED
        Serial.println("LED 2 is ON");
        break;

      case 'c':
        digitalWrite(4, HIGH);  // 点亮4号引脚LED
        Serial.println("LED 3 is ON");
        break;

      case 'd':
        digitalWrite(5, HIGH);  // 点亮5号引脚LED
        Serial.println("LED 4 is ON");
        break;

      case 'e':
        digitalWrite(6, HIGH);  // 点亮6号引脚LED
        Serial.println("LED 5 is ON");
        break;

      default:
        // 如果输入的不是a-e，可以在这里处理，或者什么都不做
        break;
    }
  }
}

四、串口通信函数详解

在上面的代码中，有三个“串口三剑客”函数是本次实验的核心，初学者必须掌握：

1. `Serial.begin(speed)`

功能：初始化串口通信，相当于“打开电话线”。
参数：speed 表示波特率（通信速度）。Arduino和电脑必须使用相同的波特率才能正常对话，常用的值为 9600。
位置：必须放在 setup() 函数中。

2. `Serial.available()`

功能：询问Arduino“邮箱”里有没有新邮件（数据）。
返回值：返回缓冲区中等待读取的字节数。
用法：if (Serial.available() > 0) 意思是“如果收到了数据，就开始处理；没收到就继续等待”。

3. `Serial.read()`

功能：从“邮箱”里取出一封信（读取一个字节的数据）。
特性：读完一个少一个。比如电脑发送了 abc，第一次调用 read() 得到 a，第二次调用得到 b。
注意：它一次只读一个字符（char）。

五、扩展实验：智能楼道灯（亮3秒后自动灭）

在实际应用中（比如声控灯），我们希望灯亮一会儿自己灭掉。
需求：收到指令后，LED点亮3秒，然后自动熄灭。

代码修改思路：在 case 语句中加入 delay(3000) 和 digitalWrite(LOW)。

// 核心修改部分
switch (inByte) {
  case 'a':
    Serial.println("Light ON for 3 seconds...");
    digitalWrite(2, HIGH); // 点亮
    delay(3000);           // 延时3000毫秒（3秒）
    digitalWrite(2, LOW);  // 熄灭
    Serial.println("Light OFF");
    break;

    // 其他case同理修改...
}
