前言

前期疑问：
本文目标：

---

一、背景

最近

二、

2.1

在有操作系统freeRTOS的框架下使用串口中断。
参考文章:接收中断

2.2

尝试在自己工程中实现freeRTOS串口中断接收。
写了第一版代码：SHA-1: 579c3e76615f3f34ff91905507f7f97092353946

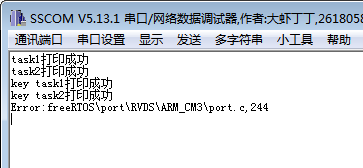

上述代码报错：

将这个问题查资料，Error:…\FreeRTOS\portable\RVDS\ARM_CM3\port.c,244,查到上述文章。查看代码发现问题

static void KeyTask1(void* pvParam)
{
	if(GetKey1Value() == KEY_ON)
	{
		printf("按键1被按下\r\n");
	}
}

static void KeyTask2(void* pvParam)
{
	if(GetKey2Value() == KEY_ON)
	{
		printf("按键2被按下\r\n");
	}
}
// 任务函数定义不是死循环

实现现象

只有按键2按下按键2任务可以执行。按下按键1没有打印。led灯不闪烁。
分析原因，因为按键2优先级最高

序号	任务	优先级
1、	led1	2
2、	led2	3
3、	key1	4
4、	key2	5

所以按键2抢占任务，导致只有key2任务在一直占用CPU。如果在key任务加上延时，是的任务可以进行切换呢？效果会有不同吗，按键1可以得到执行吗？
实验现象如下：

这边按下按键2有可能不会打印按键2的信息。按下按键1有可能会打印。按键1打印的时候，优先级2和3的led任务会立即执行。
(我想了下这边好像出现了优先级翻转)。
下面对代码进行修改
即使用消息通知方法，并且消息通知在中断中产生。

先实现按键外部中断。
代码提交信息为：56b2ca303054e9786d0139789a3302aa617f292b。
这过程中发现一个问题，就是如果配置了中断但是没有实现中断服务函数，并且触发了中断条件。程序会死机。

在基于按键外部中断可用的情况下，创建rtos任务，但是程序会死机。程序debug调试运行到

vTaskStartScheduler(); /* 启动任务，开启调度 */

会死机。
问了copilot，提到中断任务优先级应该大于等于configMAX_SYSCALL_INTERRUPT_PRIORITY，试着搞了下也没有成功。
该版代码如下：SHA-1: 3693c52528518d109df40f62a0cce016af1e532e。

索性按照copilot代码，只创建一个按键任务。修改代码如下，按下离屏幕最近的按键，能够正常进EXTI0_IRQHandler中断服务函数，但是程序会卡死在Error:freeRTOS\src\tasks.c,4579，卡在configASSERT( xTaskToNotify )。查了资料，解释大概如下：【xTaskToNotify: 这是一个任务句柄，用于标识要被通知的任务。在 FreeRTOS 中，使用 xTaskNotify() 或 xTaskNotifyGive() 函数可以向特定任务发送通知。】，意识到可能是通知的任务句柄不对。检查代码确实如此。

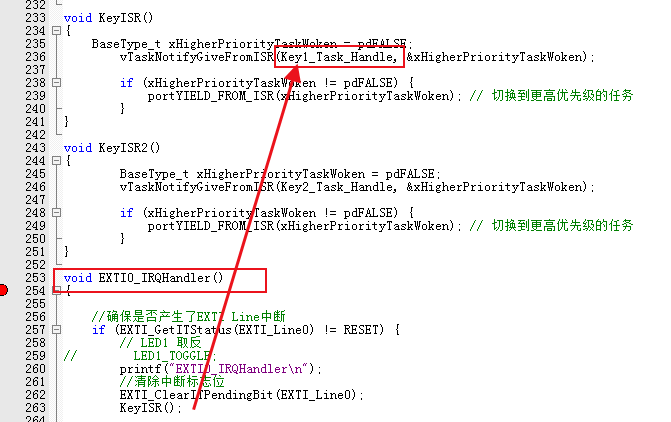

如图：

通知任务句柄为Key1_Task_Handle，但是Key1_Task_Handle函数被我注释了。

修改后发现还是有问题，configASSERT( xTaskToNotify )这行代码意思xTaskToNotify为空，实际应该不为空的。

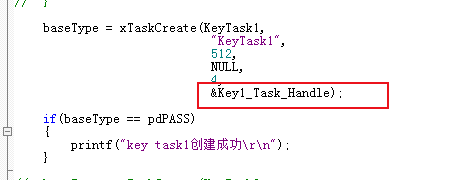

仔细对比了代码，竟然发现了个大BUG。即任务创建时，这边应该写成取地址。

将这边改成取地址后，程序打印还是有点问题，就是按键2不会打印“按键2被按下”字符串。

上述代码提交到：SHA-1: 8a9161d9a97a8311026daed5acac717b09c6dd10可以实现按键中断，但是按键1正常，按键2不会打印预期文字，

百思不得其解，还以为跟任务优先级有关。试了好多次，仔细看了代码，发现是因为按键2是下降沿触发。
改成上升沿触发就正常了。
放开打印任务，程序也正常运行。
SHA-1: 20a3f06543345afe55a70c21dff59be074ea8e1a程序正常运行

以做记录。

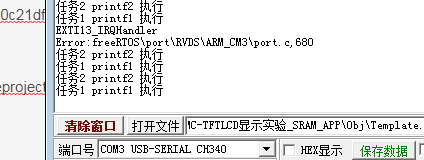

尝试将按键外部中断EXTI中断优先级改成1，按下按键后报错，

对应代码configASSERT( ucCurrentPriority >= ucMaxSysCallPriority );，调试看到ucMaxSysCallPriority ucMaxSysCallPriority 值是5，所以EXTI中断优先级应该>=5才不会有问题。

三、

下一步就是配置串口中断，并且在串口中断中发送信号给任务，任务可以打印接收的数据。
2025年7月30日23:05:42

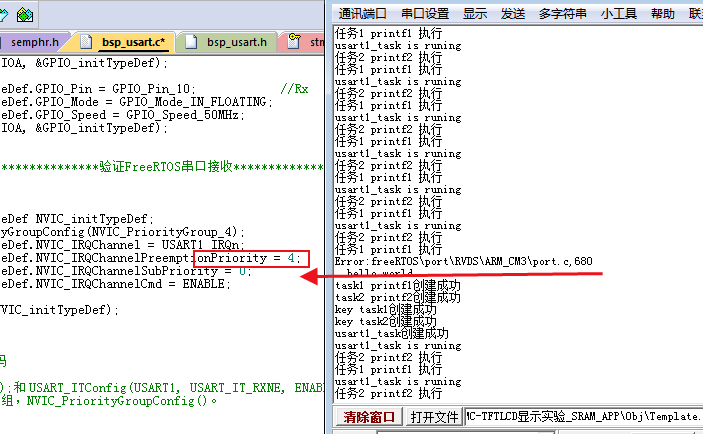

这边中断优先级应该改成大于5。
实现freeRTOS中断接收数据
0d291559fcd4b87e8f82a4b161277811ca659741

3.1 关于freeRTOS中断配置

freeRTOS代码中这行代码什么意思？

这段 FreeRTOS 的代码是在做运行时的断言检查，来确保系统运行的安全性和一致性。来，咱们逐步拆解它：

---

代码解析：configASSERT( ucCurrentPriority >= ucMaxSysCallPriority )

这行代码的意思是：当前任务的优先级必须高于或等于允许调用系统函数的最低优先级。如果条件不满足，系统会触发断言（assert），通常是在调试时中断程序或者报告错误。

关键字段解释：

• configASSERT(...)
  FreeRTOS 的宏定义，用于在调试时进行条件检查。条件为假时，触发断言（类似标准的 assert()），帮助开发者发现潜在错误。

• ucCurrentPriority
  当前运行任务的优先级（通常是一个 uint8_t 类型的值）。

• ucMaxSysCallPriority
  定义了能安全调用 FreeRTOS 系统调用（比如 vTaskDelay() 或者队列操作）的最大优先级阈值。优先级数字越小，优先级越高（这是 ARM Cortex-M 的优先级排序方式）。

⚠️ 为什么需要这个检查？

某些 FreeRTOS API 不支持在高优先级（特别是中断上下文）中调用，比如不能在某些中断里调用阻塞函数。这个断言是为了确保你的代码不会违反这些规则：

• 高优先级任务或中断服务程序如果调用不允许的 API，可能导致系统不稳定或死锁。
• 所以，系统在运行时做断言检查，提前防止这种危险情况发生。

为什么需要做这个检查，解释更详细些

当然可以，我来更深入地给你解析一下这个断言的必要性，甚至可以说它是系统稳定运行的“防火墙”。🔥

---

背后动机：为什么需要这个 configASSERT 检查？

FreeRTOS 是一个实时操作系统，它需要严格的优先级管理。为了防止“优先级混乱”引发系统崩溃或者行为异常，这个断言起到了“守门员”的作用。

防止错误调用系统 API

某些 FreeRTOS 的 API（比如队列发送/接收、任务调度）不能在中断优先级过高的情况下被调用。如果你在高优先级中断（比如不可屏蔽中断）里调用这些函数：

• 系统可能无法正常关中断（因为中断优先级太高，不可被屏蔽）
• 会造成调度器失效，引发 Hard Fault 或系统死锁

所以这里的 configASSERT( ucCurrentPriority >= ucMaxSysCallPriority ) 检查就是用来确保：

“当前优先级足够低，允许调用系统 API”

---

Cortex-M 的中断优先级机制补充

在 ARM Cortex-M 中断模型里：

• 优先级值越小，优先级越高（比如 0 是最高优先级）
• 高优先级中断不能被屏蔽（也就不能调用一些需要关闭中断的系统服务）

FreeRTOS 使用 configMAX_SYSCALL_INTERRUPT_PRIORITY 来标记“能安全调用系统 API 的最高优先级”，这个值通常设置为一个比较大的数字，比如 5 << (8 - __NVIC_PRIO_BITS)。

---

举个例子更清楚：

假设你有一个中断服务函数（ISR），其优先级为 3（比 ucMaxSysCallPriority=5 高）：

void MyISR(void)
{
    // 错误做法！在高优先级中断中调用系统API
    xQueueSendFromISR(...);
}

这个调用就是不安全的，因为它可能违反 FreeRTOS 的中断管理规则。

一旦你开启调试断言，就会触发：

configASSERT(3 >= 5); // 条件不满足，断言失败

这能立即提醒你：这里的 ISR 优先级设置不合理！

---

总结一下为什么有必要：

• ⛔ 防止高优先级中断非法调用系统函数
• 🧠 保护调度器运行和中断管理机制
• 🧰 帮助开发者尽早发现配置错误，避免“潜在炸弹”
• 📊 符合 ARM 中断模型和 FreeRTOS 的设计约束

---

。如果你在高优先级中断（比如不可屏蔽中断）里调用这些函数：

• 系统可能无法正常关中断（因为中断优先级太高，不可被屏蔽）
  这是什么意思

这句话的核心意思是：中断优先级太高，导致系统无法暂时屏蔽它，从而无法安全地执行某些关键操作。我来给你深入拆解一下这个机制背后的逻辑👇

---

什么叫“关中断”？

在嵌入式系统中，为了保护共享资源或保证某些关键代码的原子性，FreeRTOS 在某些 API 中需要 临时关闭中断（也叫屏蔽中断），避免中断打断这些操作。

比如在访问一个队列或调度任务时：

taskENTER_CRITICAL();
  // 关键代码区域
taskEXIT_CRITICAL();

这段代码会禁止中断进入，从而避免数据竞争或死锁。

---

高优先级中断的问题

在 Cortex-M 架构中：

• 优先级数字越小，优先级越高
• 某些高优先级中断，不能被屏蔽，无论你怎么关中断

所以当你在这种“无法屏蔽”的中断里调用像 xQueueSendFromISR() 这样的函数：

• FreeRTOS 会试图关闭中断来保护资源
• 但高优先级中断无法关闭，就等于保护措施失效
• 这可能造成资源破坏、调度器失控，甚至系统崩溃或 HardFault

---

举个具体例子：

假如你设定一个中断的优先级为 1（非常高），然后在里面调用：

xQueueSendFromISR(xQueue, &data, NULL);

此时 FreeRTOS 内部会尝试使用 portSET_INTERRUPT_MASK_FROM_ISR() 来屏蔽中断，但你的中断优先级太高，该调用无效。结果：

• 调度器状态可能被破坏
• 多任务访问共享资源时发生竞态条件
• 轻则功能异常，重则系统崩溃

---

所以这就解释了为什么需要断言检查：

configASSERT( ucCurrentPriority >= ucMaxSysCallPriority );

这是在提醒你：你正在一个优先级太高的中断里调用了不安全的 API！请调整中断优先级。

---

下面是一个简洁清晰的FreeRTOS 与 Cortex-M 中断优先级配置图

优先级值（越小越高）	是否允许调用 FreeRTOS API	描述
0	不允许	极高优先级，通常为紧急中断，如故障处理
1	不允许	高优先级，不能被屏蔽，禁止调用系统函数
2	不允许	仍不可屏蔽，禁止调用调度器相关 API
3	不允许	超过最大系统调用优先级限制
4	不允许	接近阈值，系统断言会触发
5	允许	推荐：设置为configMAX_SYSCALL_INTERRUPT_PRIORITY
6	允许	可调用 xQueueSendFromISR() 等安全 API
7	允许	优先级较低，可用于一般外设中断
…	允许	越大越安全（越低优先级）
255	最安全	最低优先级（最大值具体取决于 NVIC 配置位数）

---

四

今天看串口通讯的代码，看到这行代码

void task_rs485(void *pvParameters)
{
    while (1)
    {
        vTaskSuspend(NULL);
        if (slave_rx_finish(&dat_rs485, FIRE_EVENT_SET_485) == FALSE)
        {
            bsp_rs485_send(NULL, 0);
        }
        else
        {
            dat_rs485.rxokcnt++;
            bsp_rs485_send(dat_rs485.ptxbuf, dat_rs485.txlen);
        }
    }
}

上述是一个串口任务，其中对于vTaskSuspend(NULL);这行代码不理解

查了下百度，

vTaskSuspend(NULL)用于挂起当前任务自身，即停止当前任务的执行，直到被唤醒。以下是具体说明：

行为描述

调用vTaskSuspend(NULL)时，当前运行的任务会被立即挂起，调度器会切换到其他就绪任务。挂起后，任务将不再参与调度，直到被vTaskResume()恢复。

就是任务挂起，但是任务什么时候被启动呢？程序中应该是调用了vTaskResume()；函数来唤醒的啊，搜索程序发现这行代码

void hook_rs485(void)
{
    BaseType_t xHigherPriorityTaskWoken;

    if(eTaskGetState( app_task_t[ HANDLE_INDEX_TASK_RS485 ].handle ) == eSuspended)
    {
        xHigherPriorityTaskWoken = xTaskResumeFromISR(app_task_t[ HANDLE_INDEX_TASK_RS485 ].handle);
        portYIELD_FROM_ISR(xHigherPriorityTaskWoken);/* 如果需要的话进行一次任务切换 */
    }else{
        usart_receive_config(USART1, USART_RECEIVE_ENABLE);
    }
}

所以使用的不是vTaskResume()，而是中断的唤醒函数xTaskResumeFromISR；

hook_rs485函数是在这里调用的，

/* 中断处理 */
void USART1_IRQHandler(void)
{
    /* 超时 */
    if(SET == usart_interrupt_flag_get(RS485_1_USART_NAME, USART_INT_FLAG_RT))
    {
        usart_receive_config(RS485_1_USART_NAME, USART_RECEIVE_DISABLE);
        usart_interrupt_flag_clear(RS485_1_USART_NAME, USART_INT_FLAG_RT);
        hook_rs485();
    }

    /* 接收中断处理 */
    if(SET == usart_interrupt_flag_get(RS485_1_USART_NAME, USART_INT_FLAG_RBNE))
    {
        if(dat_rs485.rxlen + 1 < UART_MSG_SIZE)
        {
            buf_rs485_rx[dat_rs485.rxlen++] = usart_data_receive(RS485_1_USART_NAME);
        }
    }
    /* 发送中断处?? */
    if(SET == usart_interrupt_flag_get(RS485_1_USART_NAME, USART_INT_FLAG_TC))
    {
         usart_interrupt_flag_clear(RS485_1_USART_NAME, USART_INT_FLAG_TC);
         if(dat_rs485.txlen == 0U)
         {
              dat_rs485.txcnt++;
              dat_rs485.rxlen = 0;
              usart_transmit_config(RS485_1_USART_NAME, USART_TRANSMIT_DISABLE);
              usart_receive_config(RS485_1_USART_NAME, USART_RECEIVE_ENABLE);
              dat_rs485.ptxbuf = buf_rs485_tx;
         }
         else
         {
              usart_data_transmit(RS485_1_USART_NAME, *dat_rs485.ptxbuf++);
              dat_rs485.txlen--;
         }
    }
}

至于为什么要在超时函数中调用就不知道了，但是除此其他的是理解了。另外上述是GD32的驱动函数。

总结

未完待续
