一、工程的组织集成编译与链接

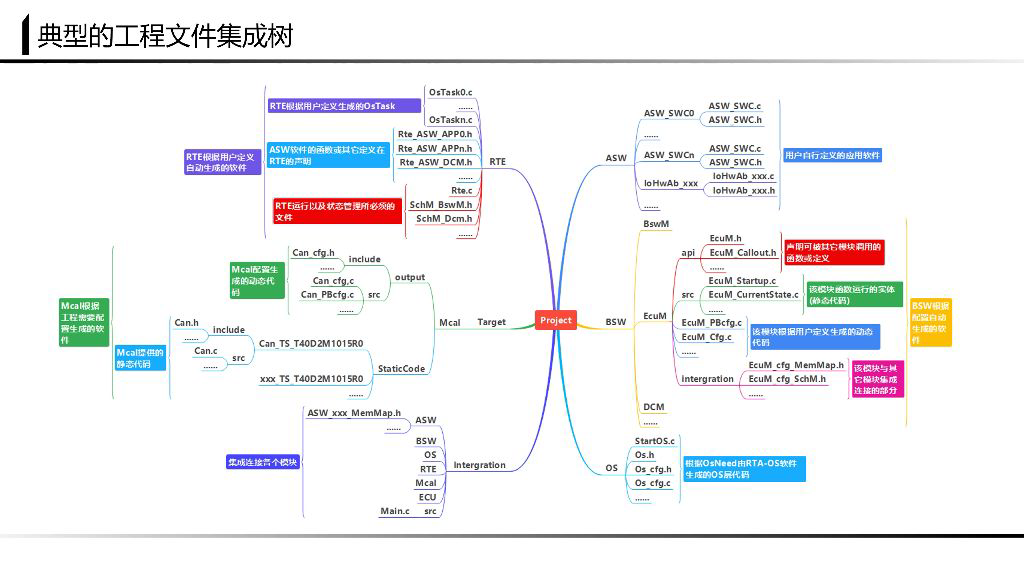

1. 典型的工程文件集成树

AUTOSAR工程需按“功能分层、文件分类”原则组织，根目录下包含6个一级文件夹，各文件夹功能与内容规范如下：

一级文件夹	核心作用	内容组织规则
ASW	存放应用层软件组件（SWC）相关文件	按SWC功能细分子文件夹（如SWC_BMS/、SWC_MotorCtrl/），每个子文件夹包含SWC的.c源码与.h头文件
BSW	存放基础软件层（BSW）所有文件	完全保留ISOLAR工具生成的文件结构（如COM/、CANSM/、DCM/），不手动修改，便于工具后续刷新覆盖
RTE	存放运行时环境（RTE）相关文件	保持工具生成的原始结构（含Rte.c/Rte.h、SCHM调度代码），不手动调整映射相关代码
OS	存放操作系统（OS）相关文件	包含OS生成的.c/.h源码、.a静态库文件、ORTI调试文件，按工具输出目录直接放置
MCAL	存放微控制器抽象层（MCAL）驱动文件，习惯命名为target（对应目标平台）	1. 新建output子文件夹，存储EB tresos生成的MCAL动态代码（如Can.c/Adc.c）； 2. 按模块分类放置MCAL静态代码（如MCU/、DIO/），确保与动态代码路径对应
Integration	存放手动添加的集成必需文件，是“工具生成文件”与“硬件执行”的衔接层	包含： 1. ASW层的映射配置文件（如SWC_Mapping.arxml）； 2. 回调函数实现（如BSWM_Callout.c）； 3. 启动引导代码（如startup.s汇编文件）； 4. 主函数文件（如main.c）

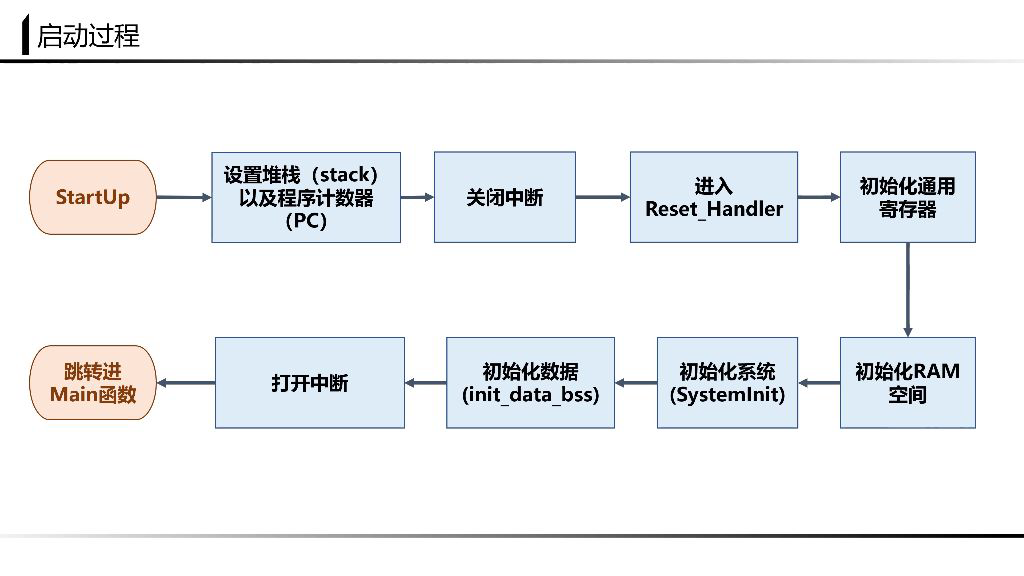

2. 启动过程（从上电到进入Main函数）

AUTOSAR ECU上电后，需通过“汇编引导→硬件初始化→C环境准备”三步，最终进入应用层Main函数，流程如下：

1. 汇编启动文件执行：
   上电后首先执行汇编启动文件（如startup.s），核心操作：
   • 设置堆栈指针（SP）与程序计数器（PC），确保CPU能正常寻址；
   • 关闭MCU全局中断，避免初始化过程中被中断打断；
   • 跳转到Reset_Handler（复位处理函数）。
2. Reset_Handler程序执行：
   完成硬件与软件环境的初始化（具体步骤见3节），为C代码执行做准备。
3. 进入Main函数：
   初始化完成后，打开全局中断，跳转至main.c的main()函数，执行ASW层与BSW层的初始化逻辑（如Rte_Init()、BSW_Init()）。

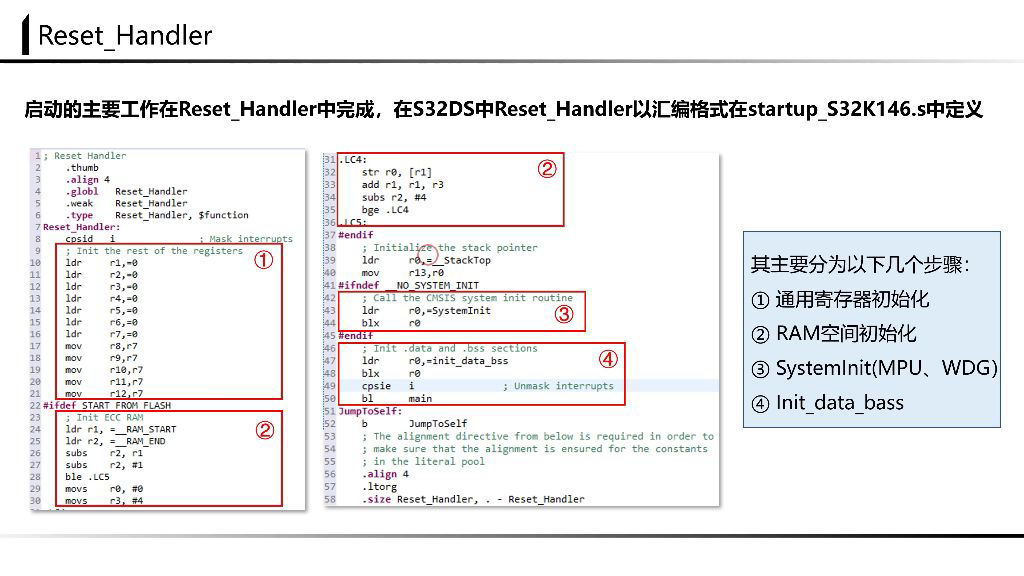

3. 启动中的Reset_Handler（核心初始化步骤）

Reset_Handler是启动过程的核心，需按固定顺序完成4项关键初始化：

1）通用寄存器初始化

• 初始化目的：将CPU通用寄存器（R0~R12）清零，避免残留上电前的随机值影响后续计算；
• 操作规则：不同MCU架构（如Cortex-M4/Cortex-R52）的寄存器操作指令不同，需严格参考MCU架构手册（如ARMv7-M手册）。

2）RAM空间初始化

• 初始化步骤：
  1. 从链接文件中读取_RAM_START（RAM起始地址）与_RAM_END（RAM结束地址）；
  2. 按字节/半字/字粒度，将RAM空间初始化为默认值（通常为0）；
• 注意事项：必须与链接文件中的RAM地址定义一致，避免初始化范围错误（如覆盖外设寄存器地址）。

3）SystemInit（系统基础配置）

• 初始化内容：完成MCU核心外设的基础配置，核心是“关闭风险外设”，避免上电后异常：
  • 关闭看门狗（Watchdog）：防止初始化未完成时触发看门狗复位；
  • 配置时钟：部分MCU需初始化核心时钟（如PLL），但AUTOSAR中通常由MCAL的Mcu_Init()接管，此处仅做最小化时钟配置；
• MCU差异：如S32K146无MPU（内存保护单元），无需初始化MPU；而TC397需额外配置MPU权限。

4）Init_data_bss（数据段初始化）

• 核心作用：将ROM中存储的“初始化数据”复制到RAM，并清零未初始化数据段，确保C环境正常运行；
• 具体操作：

  数据类型	操作逻辑	地址定义来源
  中断向量表	将ROM中的中断向量表复制到RAM（若支持向量表重定向）	_VECTOR_TABLE_START/_VECTOR_TABLE_END
  已初始化数据段（.data）	将ROM中存储的初始化数据（如全局变量初始值）复制到RAM的.data段	_DATA_START/_DATA_END
  代码段（.text，可选）	若支持“代码在RAM中执行”，将ROM中的.text段复制到RAM指定地址	_TEXT_RAM_START/_TEXT_RAM_END
  未初始化数据段（.bss）	将RAM的.bss段清零（全局未初始化变量默认值为0）	_BSS_START/_BSS_END

• 地址定义：所有地址符号（如_BSS_START）均在链接文件中定义，需确保与链接配置一致。

4. 链接（Linker）配置

链接的核心是“定义存储器布局”与“分配代码/数据段地址”，确保代码能被CPU正确加载和执行。AUTOSAR工程的链接文件（如S32K146的链接文件）主要包含MEMORY和SECTIONS两部分。

1）MEMORY部分：定义存储器区域

• 核心作用：声明MCU的物理存储器（如Flash、RAM）的起始地址（ORIGIN）与大小（LENGTH）；
• 示例（S32K146）：

  MEMORY
  {
    m_interrupts  : ORIGIN = 0x00000000, LENGTH = 0x00000400  /* 中断向量表区域（Flash） */
    m_flash       : ORIGIN = 0x00000400, LENGTH = 0x0007FC00  /* 程序代码区域（Flash） */
    m_ram         : ORIGIN = 0x20000000, LENGTH = 0x00010000  /* 数据存储区域（RAM） */
  }


• 规则：需严格匹配MCU硬件的存储器映射（参考MCU手册），避免地址重叠。

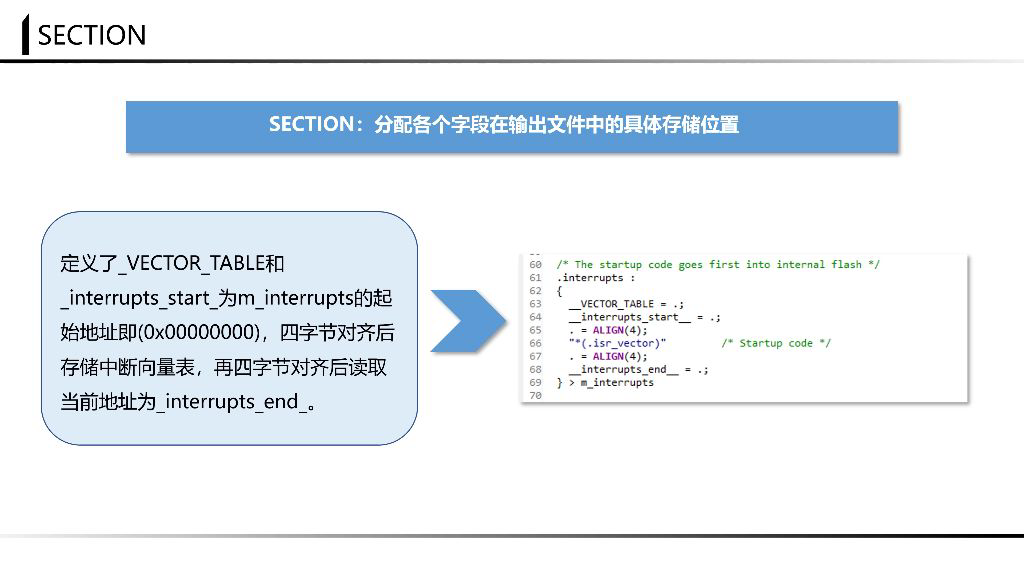

2）SECTIONS部分：分配代码/数据段

• 核心作用：将编译器生成的代码段（.text）、数据段（.data/.bss）等，分配到MEMORY定义的物理区域；
• 关键配置（以中断向量表为例）：

  SECTIONS
  {
    .interrupts :
    {
      _VECTOR_TABLE = .;                  /* 中断向量表起始地址 */
      KEEP(*(.isr_vector))                /* 保留中断向量表（不被优化） */
      . = ALIGN(4);                       /* 4字节对齐（ARM架构要求） */
      _interrupts_end = .;                /* 中断向量表结束地址 */
    } > m_interrupts                      /* 分配到m_interrupts（Flash）区域 */

    /* 其他段（.text/.data/.bss）分配类似，此处省略 */
  }


• 命名规范：S32DS的链接文件命名格式为S32K146<Size><Category>.ld，其中Size表示存储器大小（如1M）、Category表示类型（如Flash/RAM）。

5. 编译工程

AUTOSAR工程编译需基于集成好的文件树，以S32DS工具为例，核心操作：

1. 打开S32DS，在Project Explorer中选中目标工程；
2. 点击工具栏的“小锤子”图标（Build Project），工具会自动按链接文件配置编译代码；
3. 编译完成后，在debug_flash文件夹下生成可执行文件（.elf/.hex）与中间文件（.o目标文件）。

6. 编译工程中常见错误及解决方案

AUTOSAR工程编译错误多源于“文件路径”“配置冲突”“工具兼容性”，常见错误及解决方法如下：

错误类型	典型场景	解决方案
丢失头文件路径	编译时提示“fatal error: Can.h: No such file or directory”	在工程属性→C/C++ Build→Settings→Include Paths中，添加头文件所在目录（如./MCAL/Can/inc）
未声明全局宏定义	提示“undefined reference to CAN_ENABLE”	在工程属性→C/C++ Build→Settings→Preprocessor中，添加全局宏定义（如CAN_ENABLE=1）
头文件重名	存在多个standard_types.h（BSW与MCAL各一个）	对比文件内容，保留AUTOSAR标准版本（通常为BSW层的standard_types.h），删除重复文件
冲突宏定义	不同模块定义同一宏（如MAX_BUFFER_SIZE）	查看宏定义来源，保留符合需求的宏值（如按通信协议要求设为8/16），删除冲突定义
缺失文件	提示“missing file: BSWM_Callout.c”	若为手动实现文件，直接创建并编写代码；若为工具生成文件，重新通过ISOLAR/EB tresos生成
变量/函数未声明/未定义	提示“undefined reference to Rte_Call_SWC_BMS_GetVoltage”	检查RTE映射是否完整，重新生成RTE代码；或手动在头文件中声明函数原型
AUTOSAR版本校验错误	提示“AUTOSAR version mismatch: 4.2.2 vs 4.4”	统一工具链版本（如ISOLAR、EB tresos均使用4.2.2），重新生成所有配置文件
链接文件段未声明	提示“section .custom_section not declared”	在链接文件的SECTIONS中添加该段的分配规则（如.custom_section : { *(.custom_section) } > m_ram）
段空间分配重叠/不足	提示“section .bss overlaps with .data”或“insufficient space”	1. 重叠：调整SECTIONS中各段的分配顺序； 2. 不足：扩大对应存储器区域（如增加RAM大小，需硬件支持）或优化代码（减少全局变量）

7. 应用案例：S32DS工程创建与文件组织

以“创建S32K146的VCU工程”为例，完整步骤如下：

1）新建工程

1. 打开S32DS，在Project Explorer右键→New→S32DS Application Project；
2. 工程命名：输入vcu_starter_integration（体现“VCU”与“集成”）；
3. 选择MCU：在“MCU”列表中选择S32K146（注意型号与硬件一致）；
4. 选择工具链：选择Green Hills ARM Standalone Executable Toolchain（或根据实际使用的编译器选择，如GCC）；
5. 配置工程：
   • 核心：选择Core0（S32K146为单核MCU）；
   • FPU：勾选“Enable FPU”（若需浮点运算）；
   • 编程语言：选择C（AUTOSAR工程默认用C语言）；
6. 点击“Finish”，生成空白工程框架。

2）获取启动文件与链接文件

1. 启动文件：在工程属性→C/C++ Build→Settings→Tool Settings→Assembler→Input中，找到“Startup File”，默认路径为./startup_S32K146.s；
2. 链接文件：在Tool Settings→Linker→Input中，找到“Link Script File”，默认路径为./S32K146_1M_Flash.ld（根据Flash大小选择）。

3）组织工程文件树

按“1. 典型的工程文件集成树”规范，在工程根目录下创建6个一级文件夹：

• ASW/：放入SWC的.c/.h（如SWC_VCU/）；
• BSW/：复制ISOLAR生成的BSW模块文件（如COM/、CANSM/）；
• RTE/：复制RTE生成的Rte.c/Rte.h与SCHM代码；
• OS/：放入OS的.a库、OS.c/OS.h与ORTI文件；
• target/（即MCAL）：新建output/存放EB tresos生成的动态代码，按模块放置静态代码（如MCU/、DIO/）；
• Integration/：放入main.c、startup_S32K146.s、回调函数文件（如BSWM_Callout.c）。

二、总结

1. 工程组织核心：按“ASW/BSW/RTE/OS/MCAL/Integration”分层管理文件，工具生成文件（如BSW、RTE）保持原始结构，手动文件（如启动代码、回调函数）统一放入Integration，便于维护与更新；
2. 启动流程关键：Reset_Handler需完成“寄存器→RAM→系统→数据段”四步初始化，确保C环境正常，不同MCU需适配硬件差异（如有无MPU、看门狗类型）；
3. 链接配置重点：MEMORY需匹配MCU存储器映射，SECTIONS需正确分配中断向量表、代码段、数据段，避免地址重叠；
4. 错误解决原则：编译错误优先排查“路径→宏定义→文件完整性→版本兼容性”，链接错误优先检查“段声明→地址分配→存储器大小”。

三、知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
工程文件架构	根目录6个一级文件夹：ASW（SWC分类）、BSW（工具生成）、RTE（工具生成）、OS（库+源码）、MCAL（target，分动态/静态）、Integration（手动文件）	各文件夹内容规则（如BSW不手动修改、MCAL动态代码放output）	⭐⭐⭐
启动引导文件	汇编文件实现：设堆栈/PC→关中断→Reset_Handler→初始化→开中断→main；Reset_Handler含4步核心操作	不同MCU初始化差异（如S32K146无MPU，TC397需配MPU）	⭐⭐⭐⭐
S32K146 MCU初始化	四阶段：通用寄存器清零→RAM初始化→SystemInit（关看门狗）→Init_data_bss（数据段复制/清零）	ECC RAM初始化（若支持）与普通RAM的区别	⭐⭐⭐⭐
链接文件配置	MEMORY（声明存储器地址/大小）、SECTIONS（分配代码/数据段）；S32K146链接文件命名规范	Flash/RAM区域区分、段对齐要求（4字节）	⭐⭐⭐⭐
常见编译错误	9类错误：头文件路径/宏定义/重名/冲突/缺失文件/未声明/版本/段未声明/空间不足	工具生成文件冲突（如standard_types.h重复）	⭐⭐⭐
S32DS工程创建	新建工程→选MCU（S32K146）→工具链（Green Hills）→配置核心/FPU→获取启动/链接文件→组织文件树	Green Hills工具链选择、FPU使能场景	⭐⭐
调试文件管理	debug_flash存放elf/hex及中间文件，实现“源码存储”与“编译输出”物理隔离	输出文件路径与工程属性配置的对应关系	⭐⭐
