Keil MDK-ARM（µVision5）工程模板
STM32F103C8T6：汇编启动文件调用 C 函数 add()
归档与使用说明

────────────────────────────────

1. 目录结构（建议）

ProjectRoot/
├─ Keil_Project/
│  ├─ Project.uvprojx / Project.uvoptx   // Keil 工程文件
│  ├─ startup_stm32f10x_md.s            // CMSIS 启动文件
│  ├─ main.s                            // 汇编主文件（含 AREA MYCODE）
│  ├─ add.c                             // C 函数实现
│  ├─ system_stm32f10x.c                // CMSIS 系统时钟初始化（可选）
│  └─ RTE/                              // CMSIS & Device 包文件
├─ Doc/                                 // 本文档
└─ Output/                              // 编译输出 *.hex *.bin *.map

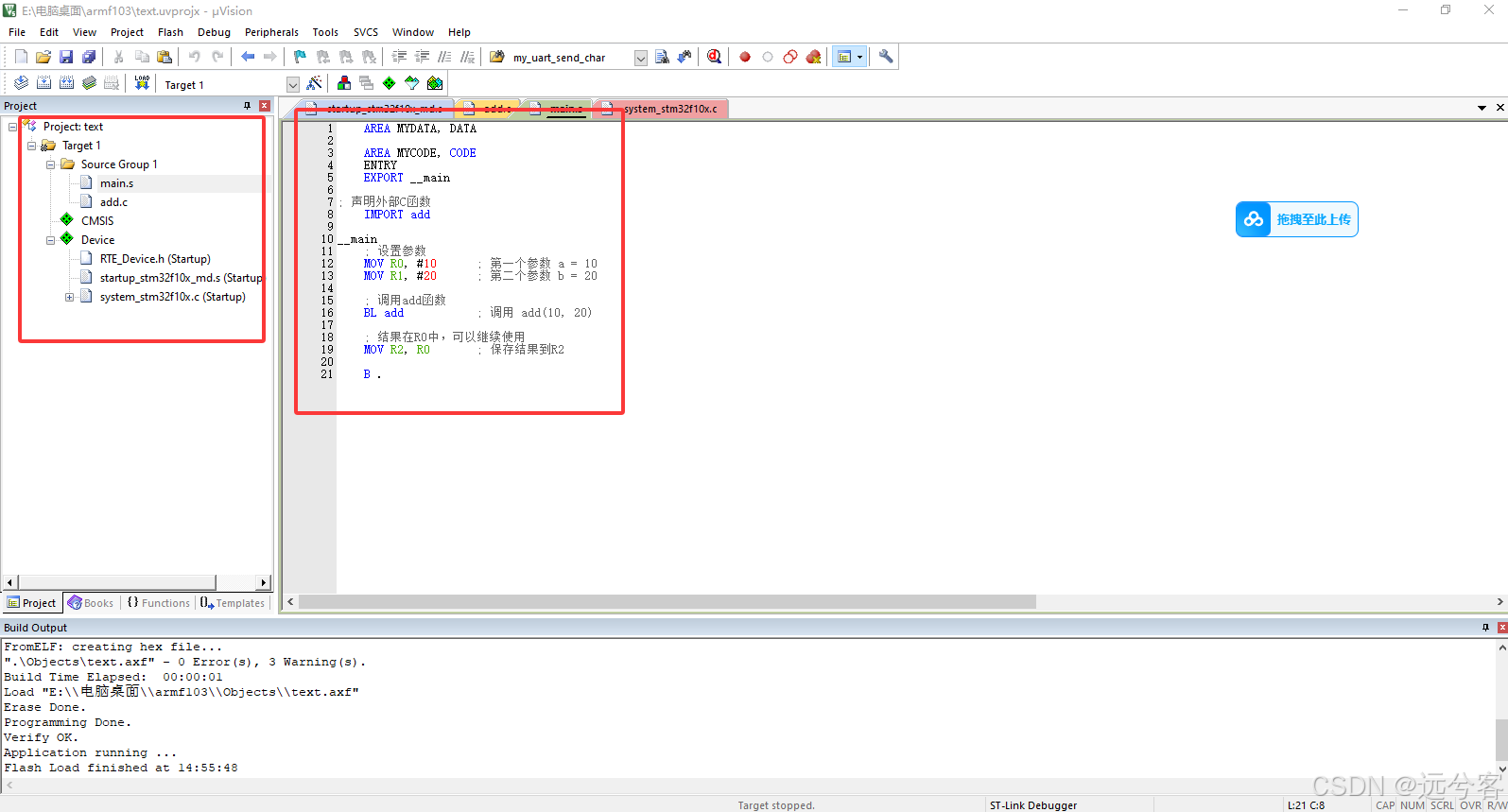

2. 创建/配置 Keil 工程

1. 打开 µVision5 → Project → New µVision Project
   选择器件：STMicroelectronics → STM32F103C8

2. Manage Run-Time Environment

   • CMSIS → Core

   • Device → Startup

3. 添加已有文件
   Project → Add Existing Files to Group ‘Source Group 1’：

   • startup_stm32f10x_md.s（CMSIS 提供）

   • main.s（见第 3 章）

   • add.c（见第 4 章）

   • system_stm32f10x.c（如需要）

3. main.s（汇编主文件）

                AREA    MYDATA, DATA, READWRITE
                ALIGN

                AREA    MYCODE, CODE, READONLY
                ENTRY
                EXPORT  __main
                IMPORT  add                 ; 声明 C 函数 add

__main
                ; 设置参数 a = 10, b = 20
                MOV     R0, #10
                MOV     R1, #20

                ; 调用 C 函数 add(10,20)
                BL      add                 ; 结果返回在 R0

                ; 把结果保存到 R2（可替换为 LED 显示、串口发送等）
                MOV     R2, R0

                ; 死循环
DeadLoop        B       DeadLoop

                END

说明

• 遵守 AAPCS：R0~R3 传递参数，R0 返回结果，调用者负责压栈 LR。

• __main 是 Keil 链接脚本默认的入口符号，与 C 库的 __main 不冲突（后者在启动文件中通过 __iar_program_start 或 __main 调用）。

────────────────────────────────

4. add.c

int add(int a, int b)
{
    return a + b;
}

• 无需 #include "stm32f10x.h"，因为函数内部不访问外设寄存器。

• 如需更改编译优化等级：Options for Target → C/C++ → Optimization。

──────────────────────────────── 5. 编译器/链接器设置

• Options for Target → Output → Create HEX file

• Options for Target → Linker → 使用默认 scatter file（Keil 自动生成）。
  若手动脚本，确保 add() 所在段 .text 正确链接。

• Listing → 勾选 “Generate assembler SRC” 可查看汇编列表，便于调试。

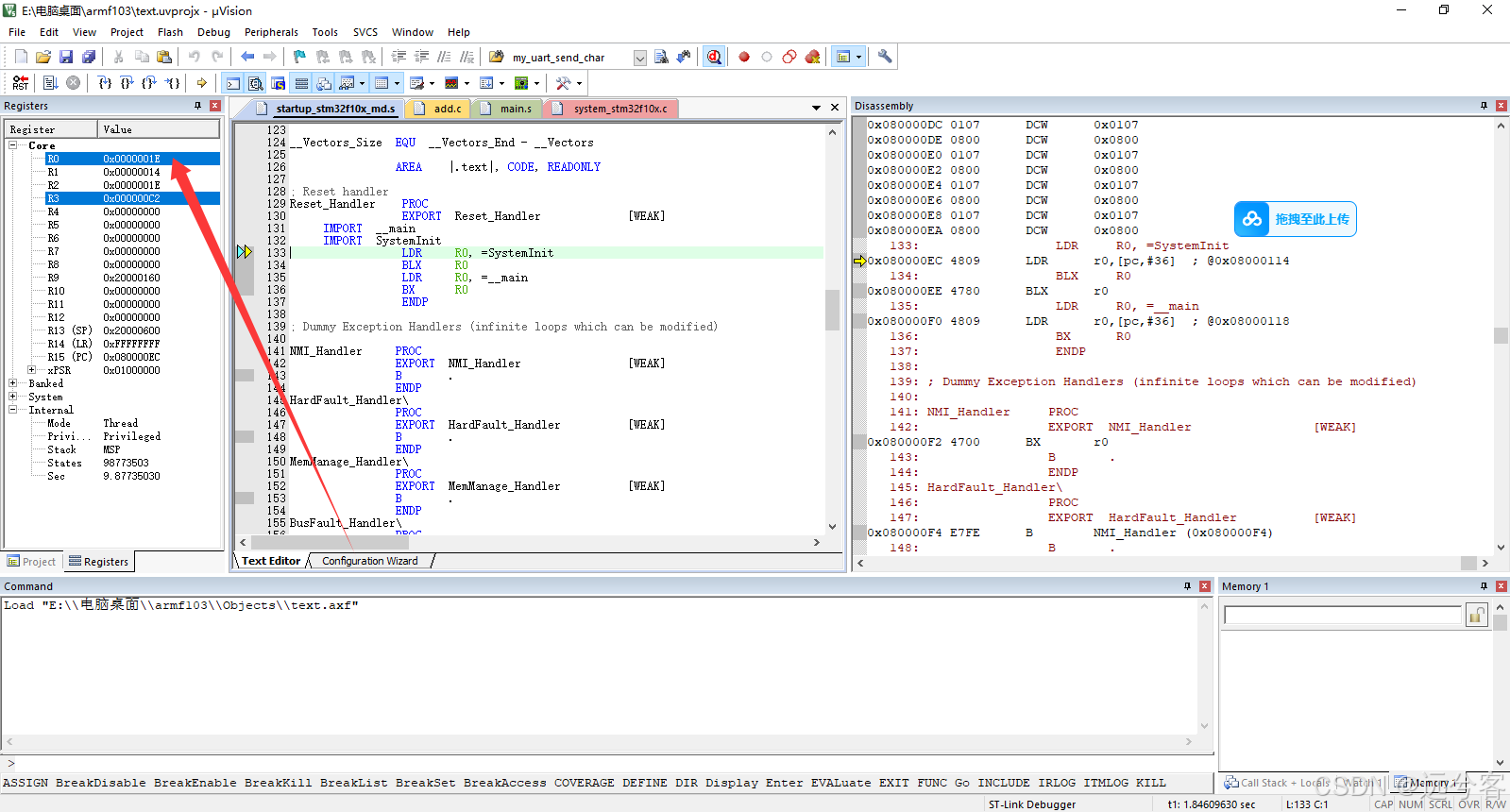

结果正确
