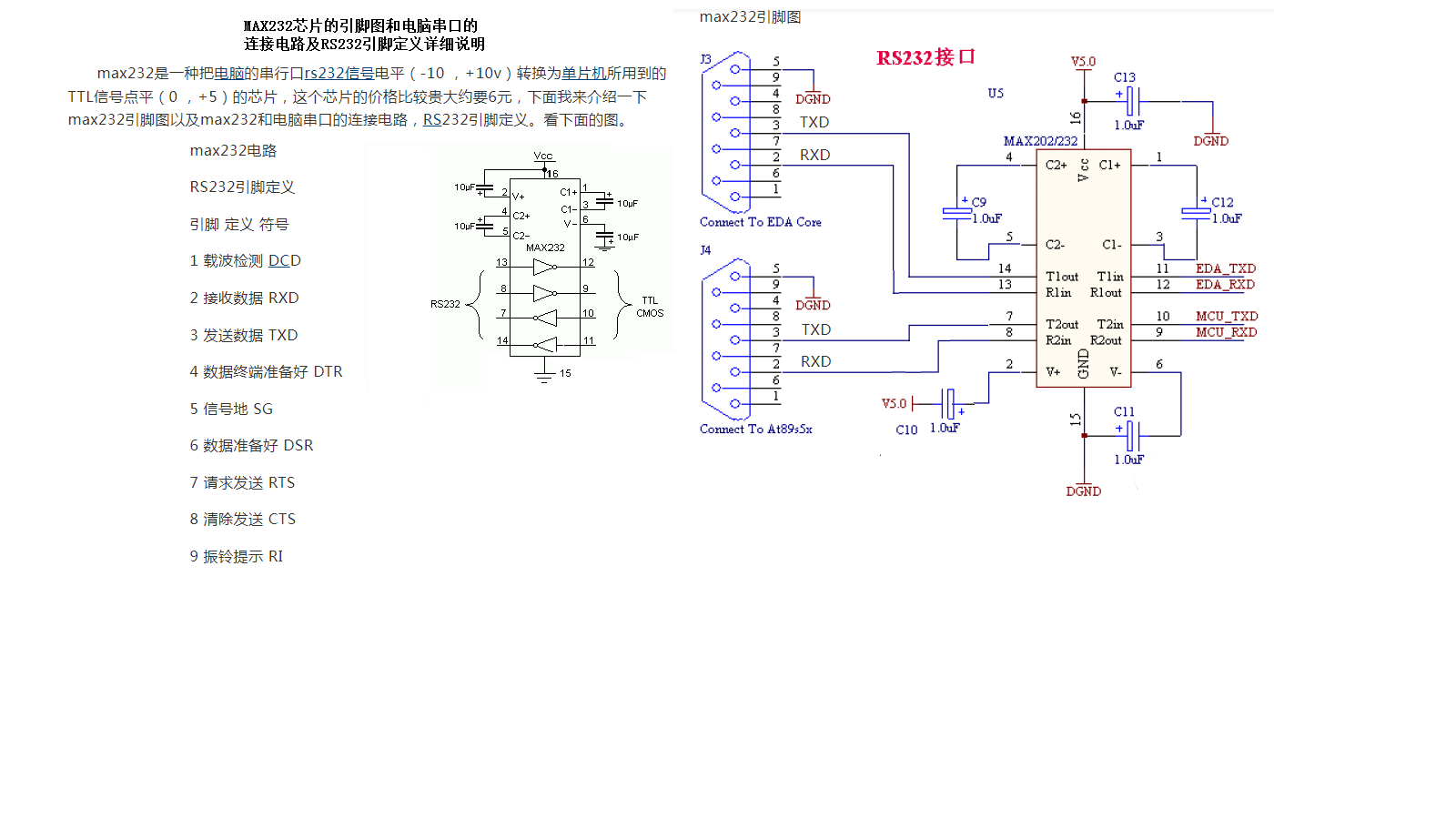

Ai8051串口发送HEX数据及RS232接口编程步骤

czhaii

472人浏览 · 2025-08-28 05:03:09

czhaii · 2025-08-28 05:03:09 发布

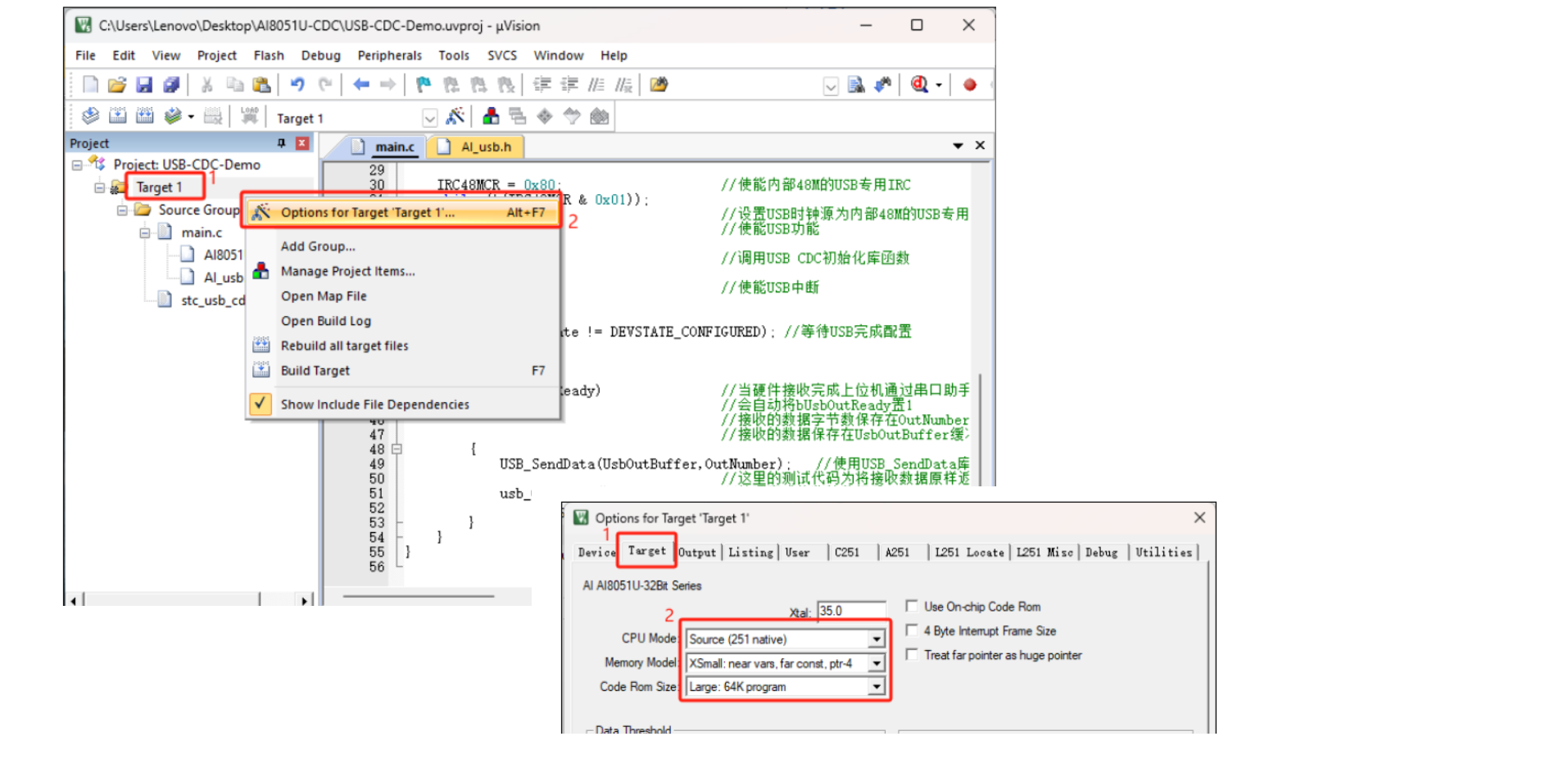

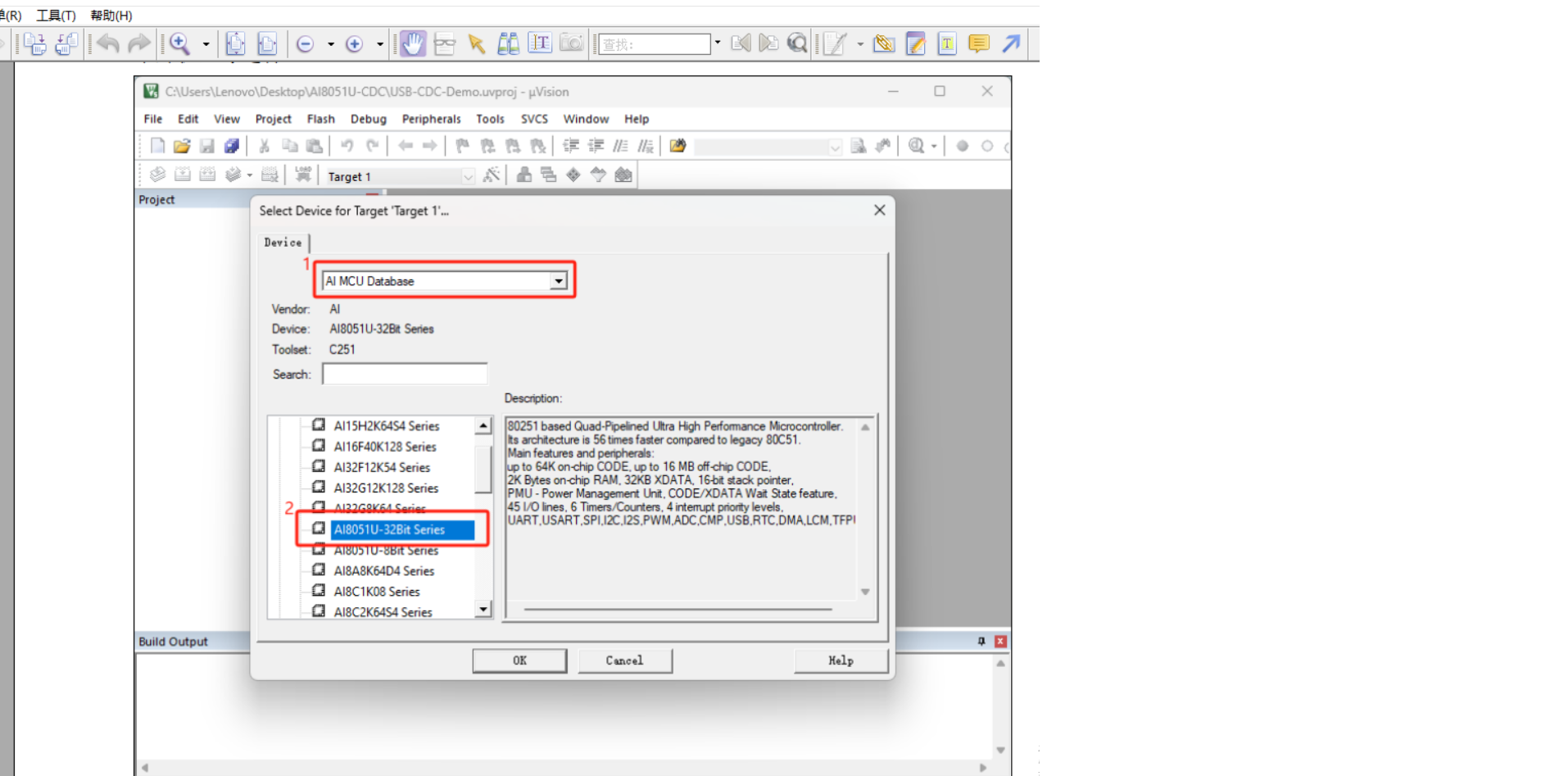

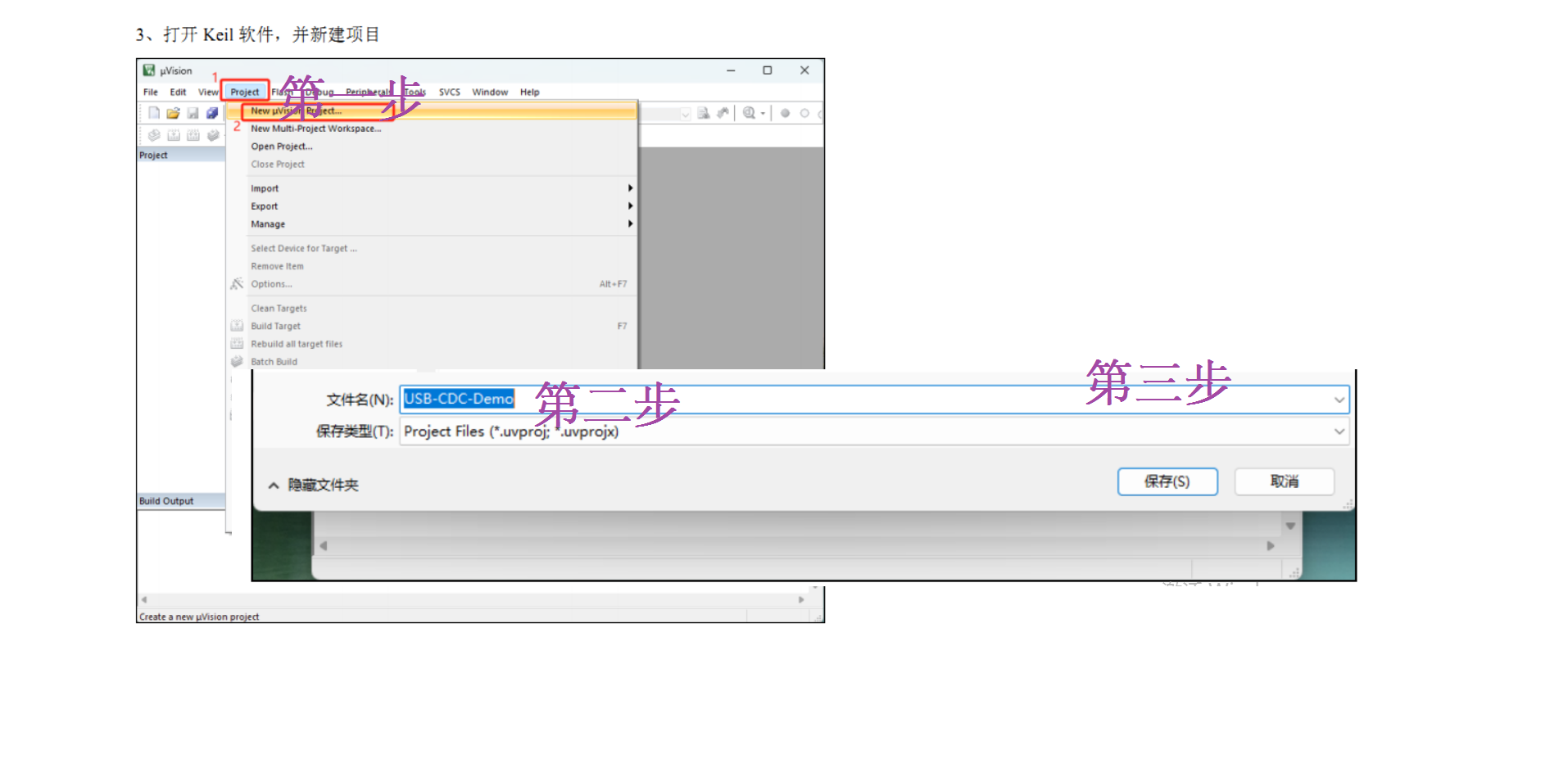

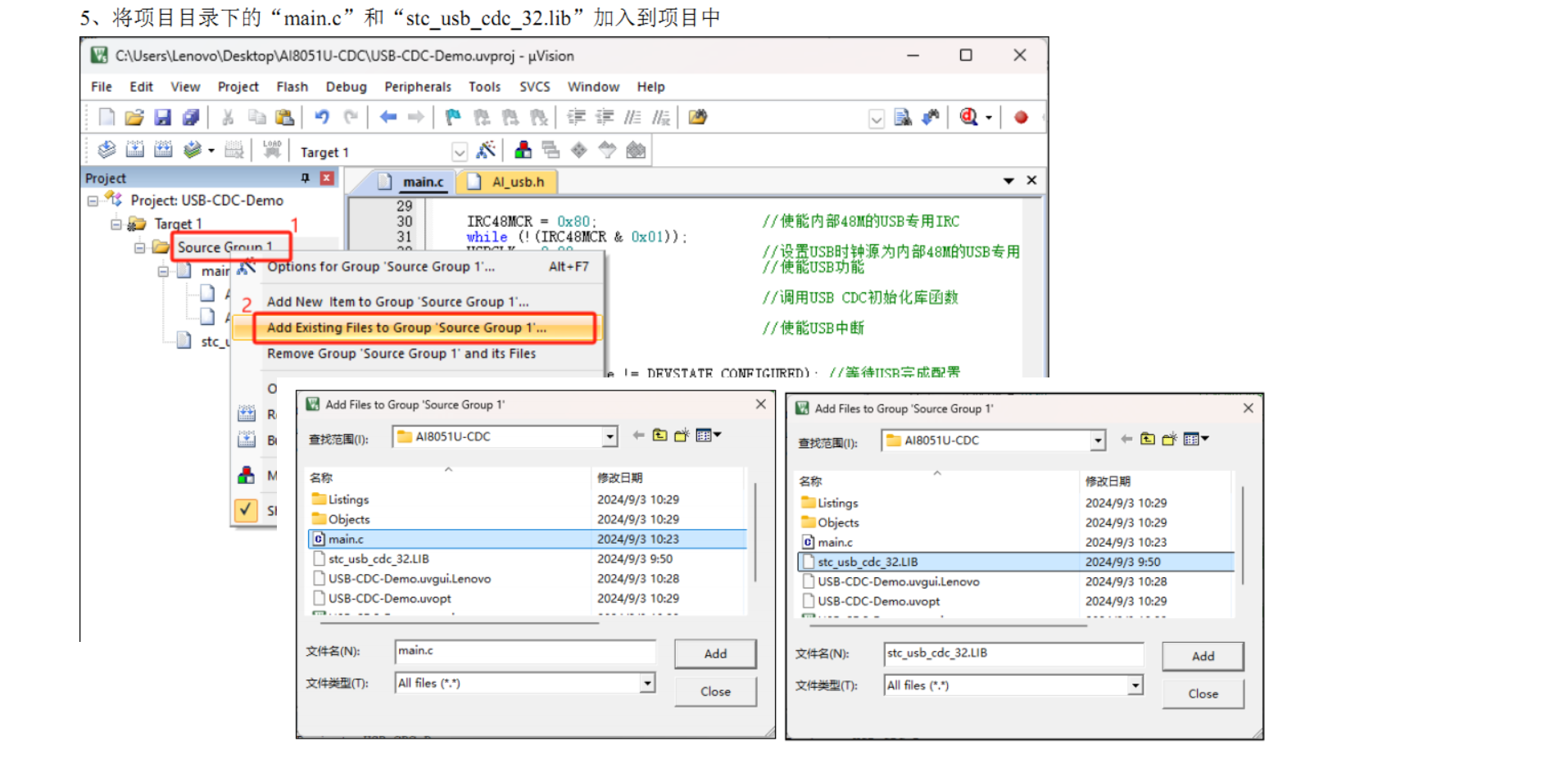

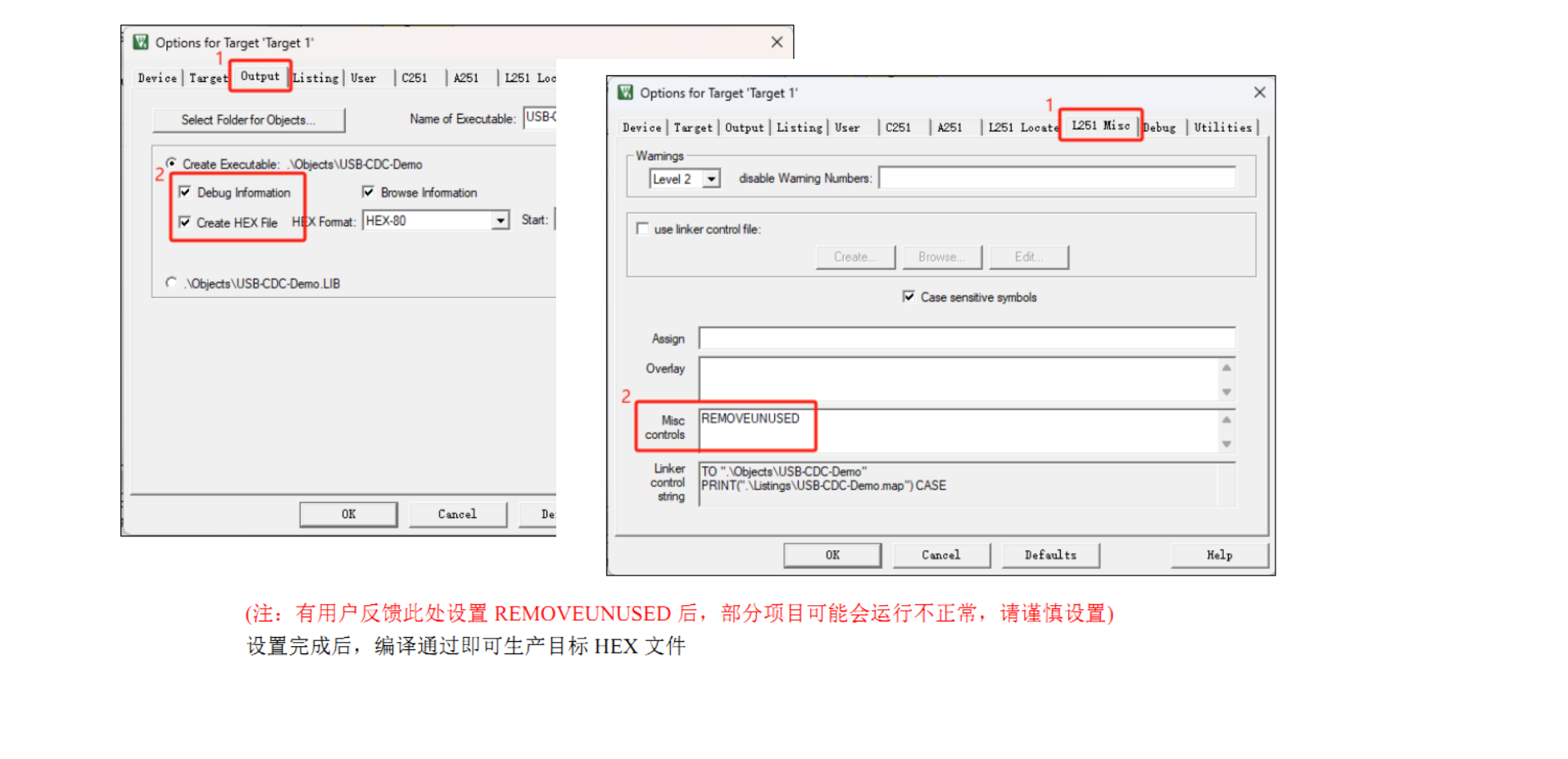

新建项目

/*******************************************/
#include "..\..\comm\AI8051U.h"
#include "stdio.h"
#include "intrins.h"
typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;
#define MAIN_Fosc 11059200L //定义主时钟（精确计算115200波特率）
//==========================================================================
#define Baudrate1 (65536-MAIN_Fosc/9600/4)
#define UART1_BUF_LENGTH 128
u8 TX1_Cnt; //发送计数
u8 RX1_Cnt; //接收计数
bit B_TX1_Busy; //发送忙标志
u8 RX1_Buffer[UART1_BUF_LENGTH]; //接收缓冲
/************* 本地函数声明 **************/
void UART1_config(u8 brt); // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
/**************** 外部函数声明和外部变量声明 *****************/
sbit OutPut0=P2^0; //
sbit InttPut0=P1^0; //
sbit InttPut1=P1^1; //
sbit InttPut2=P1^2; //
sbit InttPut3=P1^3; //
sbit InttPut4=P1^4; //
sbit InttPut5=P1^5; //
sbit InttPut6=P1^6; //
sbit InttPut7=P1^7; //
u8 kcounter,kstatus; //按键计数标志按键状态标志
/****************按键计数器状态寄存器归零*************/
void RstKey()
{
kcounter=0; //按键计数器归零
kstatus=0; //状态寄存器归零
}
/*****************按键低电平检测函数*****************/
void LowVoltKey(void) //按键计数器状态标志加一
{
kcounter++;
kstatus++;
_nop_(); //延时
}
/*****************按键高电平检测函数*****************/
void HighVoltKey(void) //按键计数器加一状态标志归零
{
kcounter++; //按键计数器加一
kstatus=0; //按键状态标志归零
_nop_(); //延时
}
//========================================================================
// 函数: void PrintString1(u8 *puts)
// 描述: 串口1发送字符串函数。
// 参数: SSF
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SendHex(u8 SSF)
{
OutPut0=0;
SBUF=SSF;
while(TI!=1);
TI=0;
OutPut0=1;
}
//========================================================================
// 函数: SetTimer2Baudraye(u32 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SetTimer2Baudraye(u32 dat)
{
T2R = 0; //Timer stop
T2_CT = 0; //Timer2 set As Timer
T2x12 = 1; //Timer2 set as 1T mode
T2H = (u8)(dat / 256);
T2L = (u8)(dat % 256);
ET2 = 0; //禁止中断
T2R = 1; //Timer run enable
}
//========================================================================
// 函数: void UART1_config(u8 brt)
// 描述: UART1初始化函数。
// 参数: brt: 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_config(u8 brt)
{
/*********** 波特率使用定时器2 *****************/
if(brt == 2)
{
S1BRT = 1; //S1 BRT Use Timer2;
SetTimer2Baudraye(Baudrate1);
}

/*********** 波特率使用定时器1 *****************/
else
{
TR1 = 0;
S1BRT = 0; //S1 BRT Use Timer1;
T1_CT = 0; //Timer1 set As Timer
T1x12 = 1; //Timer1 set as 1T mode
TMOD &= ~0x30;//Timer1_16bitAutoReload;
TH1 = (u8)(Baudrate1 / 256);
TL1 = (u8)(Baudrate1 % 256);
ET1 = 0; //禁止中断
TR1 = 1;
}
/*************************************************/

SCON=(SCON&0x3f)|0x40; //UART1模式,0x00:同步移位输出,0x40:8位数据,可变波特率,0x80:9位数据,固定波特率,0xc0 9位数据,可变波特率
// PS = 1; //高优先级中断
ES = 1; //允许中断
REN = 1; //允许接收
P_SW1 &= 0x3f;
P_SW1 |= 0x00; //UART1 switch to, 0x00: P3.0 P3.1, 0x40: P3.6 P3.7, 0x80: P1.6 P1.7, 0xC0: P4.3 P4.4
B_TX1_Busy = 0;
TX1_Cnt = 0;
RX1_Cnt = 0;
}
/******************** 主函数 **************************/
void main(void)
{
WTST = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXFR = 1; //扩展寄存器(XFR)访问使能
CKCON = 0; //提高访问XRAM速度
P0M1 = 0x00; P0M0 = 0x00; //设置为准双向口
P1M1 = 0x00; P1M0 = 0x00; //设置为准双向口
P2M1 = 0x00; P2M0 = 0x00; //设置为准双向口
P3M1 = 0x00; P3M0 = 0x00; //设置为准双向口
P4M1 = 0x00; P4M0 = 0x00; //设置为准双向口
P5M1 = 0x00; P5M0 = 0x00; //设置为准双向口
P6M1 = 0x00; P6M0 = 0x00; //设置为准双向口
P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口
UART1_config(2); // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
EA = 1; //允许全局中断
SendHex(0X11);
SendHex(0X21);
SendHex(0X31);
while (1)
{
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut0) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut0) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X01);
P2=0X01;
}
//1
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut1) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut1) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X02);
P2=0X02;
}
//2
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut2) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut2) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X04);
P2=0X04;
}
//3
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut3) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut3) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X08);
P2=0X08;
}
//4
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut4) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut4) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X10);
P2=0X10;
}
//5
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut5) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut5) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X20);
P2=0X20;
}
//6
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut6) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut6) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X40);
P2=0X40;
}
//7
RstKey();
for(;kcounter<5;) //按键循环5次
{
if(!InttPut7) //按键低电平
{
LowVoltKey();
}
else if(~!InttPut7) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
SendHex(0X80);
P2=0X80;
}
//8
}

}
