1. 卷积操作的核心概念

(1) 滤波器（Filter/Kernel）

• 作用：滤波器是一个小尺寸的矩阵（如3×3、5×5），通过在输入数据上滑动，提取局部特征（如边缘、纹理）。

• 原理：滤波器与输入数据的局部区域进行点积运算，生成特征图（Feature Map）。

• 示例：

  • 输入：一个5×5的灰度图像（单通道）。

  • 滤波器：3×3的矩阵（如边缘检测滤波器）。

  • 输出：3×3的特征图（具体尺寸取决于步长和填充）。

(2) 步长（Stride）

• 定义：滤波器每次滑动的像素数（如步长=1或2）。

• 影响：步长越大，输出特征图的尺寸越小，计算速度越快，但可能丢失细节。

(3) 填充（Padding）

• 目的：通过在输入数据边缘补零（如补1圈0），控制输出尺寸并保留边缘信息。

• 常见模式：

  • Valid：不填充，输出尺寸变小。

  • Same：填充使输出尺寸与输入相同（需计算填充量）。

(4) 输出尺寸计算

• 公式：



• 例如：输入7×7，滤波器3×3，步长=1，填充=1 → 输出7×7。

---

2. 通道卷积示例

1.单通道卷积

以单通道卷积为例，输入为（1,5,5），分别表示1个通道，宽为5，高为5。假设卷积核大小为3x3，padding=0，stride=1。

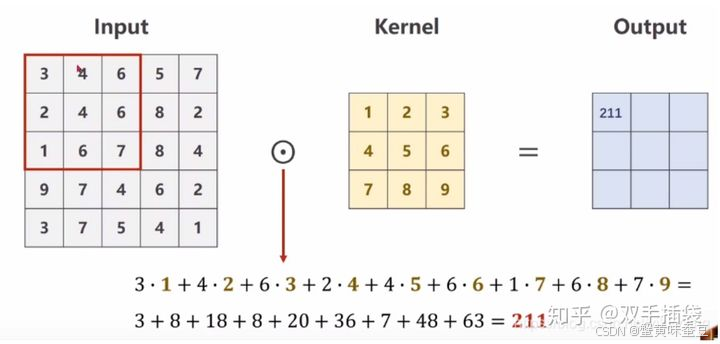

卷积过程如下：

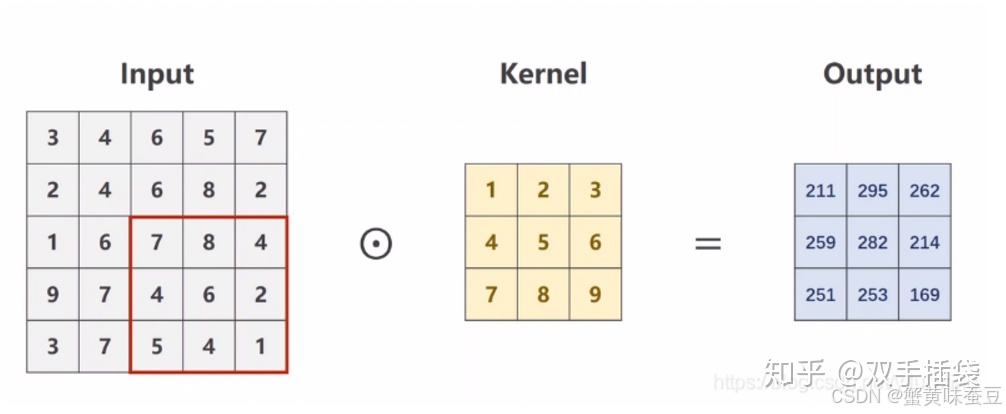

相应的卷积核不断的在图像上进行遍历，最后得到3x3的卷积结果，结果如下：

2：多通道卷积1

以彩色图像为例，包含三个通道，分别表示RGB三原色的像素值，输入为（3,5,5），分别表示3个通道，每个通道的宽为5，高为5。假设卷积核只有1个，卷积核通道为3，每个通道的卷积核大小仍为3x3，padding=0，stride=1。

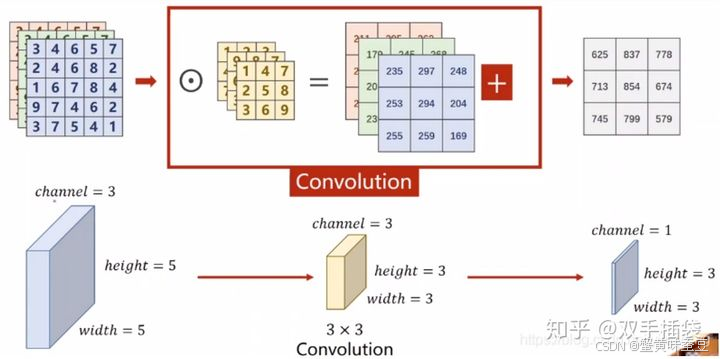

卷积过程如下，每一个通道的像素值与对应的卷积核通道的数值进行卷积，因此每一个通道会对应一个输出卷积结果，三个卷积结果对应位置累加求和，得到最终的卷积结果（这里卷积输出结果通道只有1个，因为卷积核只有1个。卷积多输出通道下面会继续讲到）。

可以这么理解：最终得到的卷积结果是原始图像各个通道上的综合信息结果。

上述过程中，每一个卷积核的通道数量，必须要求与输入通道数量一致，因为要对每一个通道的像素值要进行卷积运算，所以每一个卷积核的通道数量必须要与输入通道数量保持一致

我们把上述图像通道如果放在一块，计算原理过程还是与上面一样，堆叠后的表示如下：

3：多通道卷积2

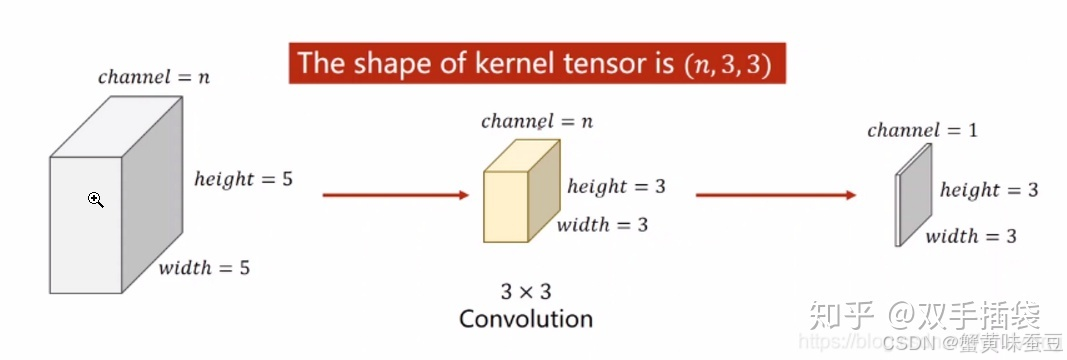

在上面的多通道卷积1中，输出的卷积结果只有1个通道，把整个卷积的整个过程抽象表示，过程如下：

即：由于只有一个卷积核，因此卷积后只输出单通道的卷积结果（黄色的块状部分表示一个卷积核，黄色块状是由三个通道堆叠在一起表示的，每一个黄色通道与输入卷积通道分别进行卷积，也就是channel数量要保持一致，图片组这里只是堆叠放在一起表示而已）。

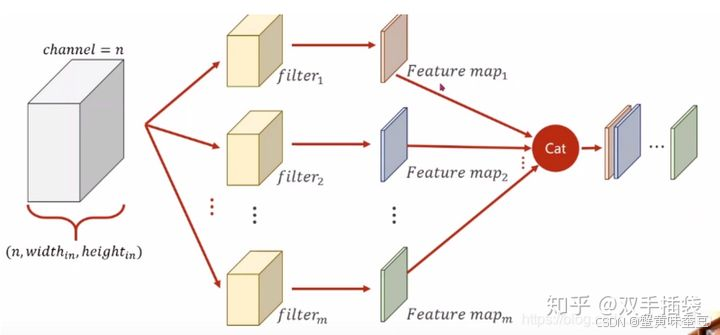

那么，如果要卷积后也输出多通道，增加卷积核（filers）的数量即可，示意图如下：

备注：上面的feature map的颜色，只是为了表示不同的卷积核对应的输出通道结果，不是表示对应的输出颜色

• 输入多通道（如RGB图像有3通道）：

  • 每个滤波器需与所有输入通道分别卷积，再将结果相加，得到一个输出通道。

• 多滤波器：

  • 使用多个滤波器（如64个），生成多通道特征图（如64通道）。

---

3. 卷积层的参数

• 可学习参数数量：



  • 例如：3×3滤波器，输入3通道，使用64个滤波器 → 参数数 = (3×3×3 +1)×64 = 28×64 = 1792。

---

4. 激活函数的作用

• 卷积后通常会接一个非线性激活函数（如ReLU），增强模型的表达能力。

• 例如：特征图 = ReLU(卷积结果 + 偏置)。

---

5. 卷积层的优势

1. 局部感知：每个神经元仅连接输入的一个局部区域，减少参数量。

2. 参数共享：同一滤波器在整个输入上滑动，复用参数。

3. 平移不变性：无论特征出现在输入中的哪个位置，都能被检测到。

---

6. 实际应用中的变体

• 1×1卷积：用于通道数调整（如降维）或跨通道信息融合（见于Inception网络）。

• 空洞卷积（Dilated Convolution）：扩大感受野，不增加参数量（用于语义分割）。

• 深度可分离卷积（Depthwise Separable Conv）：先逐通道卷积，再1×1卷积合并，大幅减少计算量（见于MobileNet）。

---

7. 现代网络中的卷积层

• 经典架构：

  • LeNet-5：首次将卷积用于手写数字识别。

  • AlexNet：使用ReLU和Dropout提升性能。

  • ResNet：残差块中包含多个卷积层，解决梯度消失。

  • Inception：多尺度卷积并行，提升特征多样性。

---

8. 代码示例（PyTorch）

import torch.nn as nn

# 定义一个卷积层：输入3通道，输出64通道，3×3滤波器，步长1，填充1
conv_layer = nn.Conv2d(
    in_channels=3,
    out_channels=64,
    kernel_size=3,
    stride=1,
    padding=1
)

# 输入数据：batch_size=16, 3通道, 高32, 宽32
input = torch.randn(16, 3, 32, 32)
output = conv_layer(input)  # 输出尺寸：16×64×32×32

9. 参数设置建议

• 滤波器尺寸：常用3×3（VGGNet证明小尺寸叠加效果优于大尺寸）。

• 滤波器数量：逐层增加（如64→128→256），捕捉更复杂特征。

• 步长和填充：通常步长=1，填充=1（保持尺寸）；下采样时可用步长=2。

---

通过理解卷积层，你可以设计更高效的CNN模型，解决图像分类、目标检测等问题！如果有具体问题（如梯度计算、可视化特征图），可以进一步探讨 😊。
