特点：并行、基于数据流

建议使用新式控件，其他（银色、经典…）功能也完全一样

在这里插入图片描述

点击灯泡观察数据流

Ctrl+B 迅速删除断线
Ctrl+R 运行程序

在这里插入图片描述

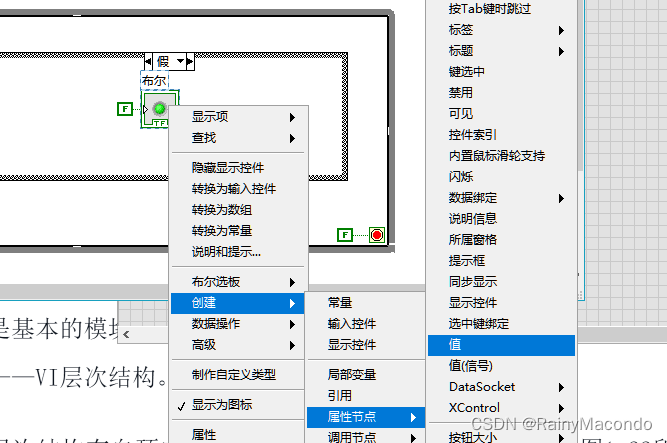

创建属性节点，实现多处输入

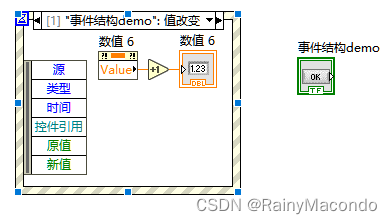

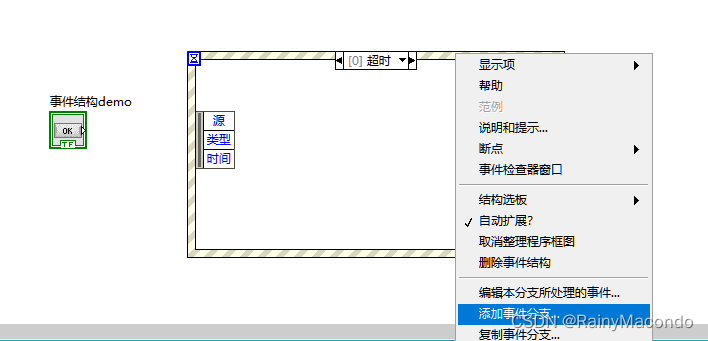

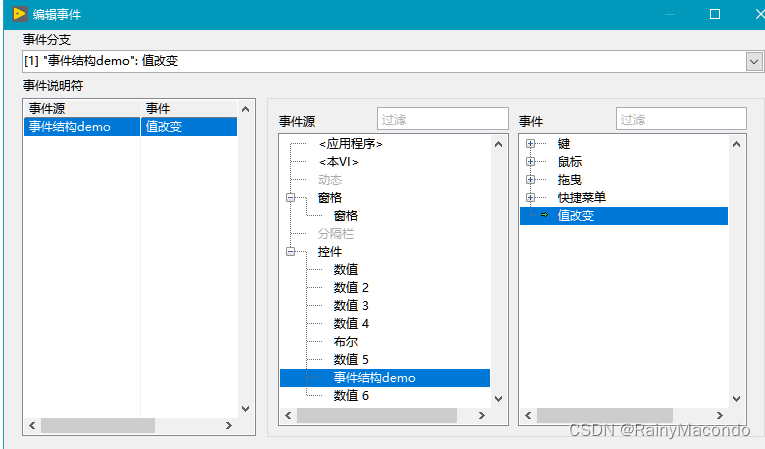

事件结构在这里插入图片描述

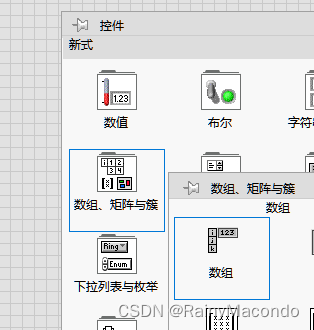

创建数组：
在这里插入图片描述

数值显示控件拖入数组即可
在这里插入图片描述

左侧代表索引（数组的维度）

簇：类似于结构体
可以放不同类型的数值
在这里插入图片描述

解除簇捆绑
在这里插入图片描述

字符串
在这里插入图片描述

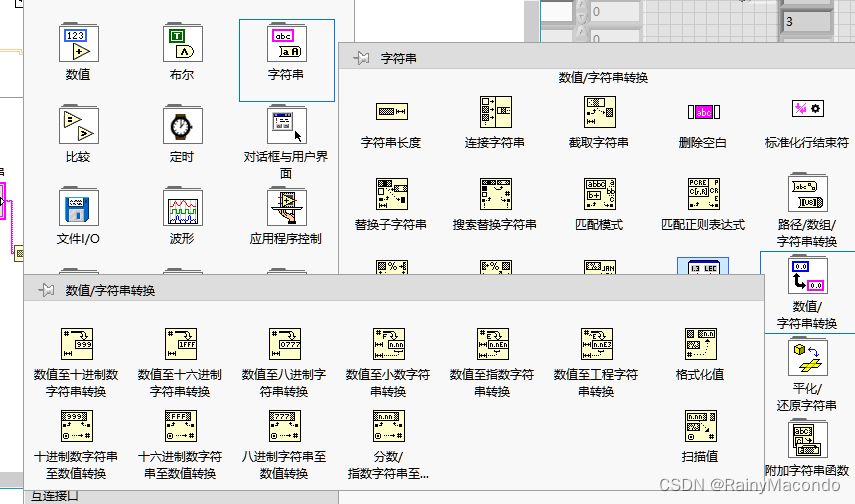

常用：数值和字符串之间的转换
在这里插入图片描述

项目

VI是VirtuaI Instruments的缩写，它类似于C语言中的函数，可以完成独立的、特殊的功能，以被上一级的函数调用，被调用的函数称为子函数

顶层VI类似于C语言的main函数，这是应用程序的入口点。从VI名称上看，顶层VI和一般的 VI命名无任何区别。这是一个不同于其他编程语言的一个显著特点。也就是说，任何一个VI，既可以作为顶层VI，又可以作为子VI

VISION 开发

多看官方示例！
其他参考资料：
https://max.book118.com/html/2021/0222/8143030052003051.shtm

https://github.com/mVi-Academy/LabVIEW-Vision-BlueBook

IMAQ Create 内存中为图像采集分配内存缓冲区
NI Vision使用IMAQ Create VI为图像处理在内存的堆区申请空间。当调用该函数时，NI Vision会先在内存堆上创建一个保存图像名和边界等属性信息的数据结构

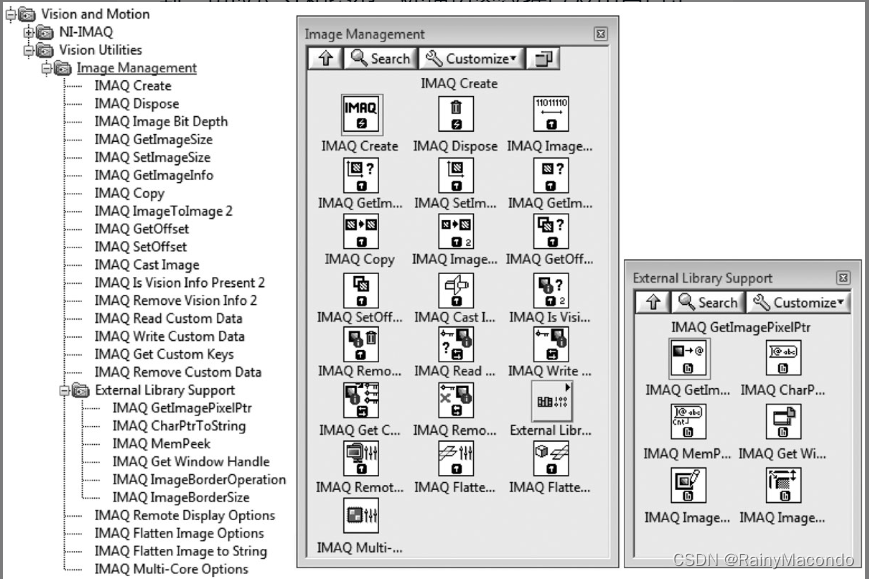

图像管理VI：在这里插入图片描述
IMAQ Dispose 释放不再使用的图像缓冲
IMAQ Cast Image 将源图像（Image Src）的类型转换为指定的图像类型
操作图像数据字节及其顺序的VI，包括IMAQ Flatten Image to String、IMAQMemPeek及IMAQ CharPtrToString。这

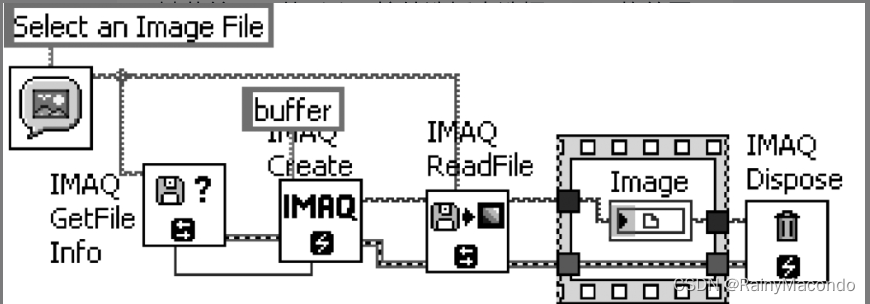

IMAQ Load Image Dialog 显示文件选择对话框，提示操作人员选择要打开的图像文件
IMAQ GetFileInfo 获取所选图像文件的信息，包括图像文件的类型、文件中所保存图像的类型（Image Type）、图像的分辨率（XYResolution）以及文件数据类型（File DataType）等参数

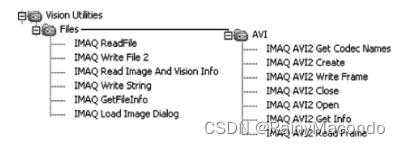

图像文件操作VI：

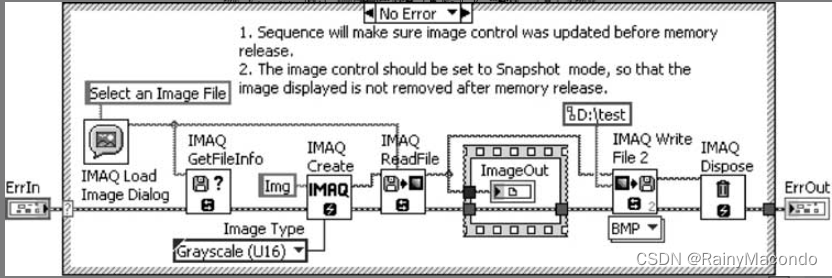

IMAQ ReadFile
IMAQ Write File 2 在这里插入图片描述
