这几天在帮师弟弄一个项目，关于固定翼飞机的simulink配平，于是记录一下解决过程，里面涉及到使用工具箱以及单纯用m脚本实现配平两种方式。
老规矩，该博客所用的模型和脚本已上传至百度网盘，名字为“固定翼配平训练例子”，自己自取。

一、模型准备

先准备好你的simulink模型，注意必要保证你的配平输入端口必须用simulink里的输入端口连接，且状态输出端口也必须用simulink里的输出端口连接，这样才能保证系统能够识别到你的配平输入是哪些，状态是哪些。如下图这样：

因为这个模型是一个传统的固定翼，因此配平输入端口有四个，另外输出的状态有12个，需要注意后续如果要设计控制器，应将控制器的输出与配平端口相加。

模型准备好后，先别急着先运行它，先到模型设置里面把zhe两个勾勾去掉，即先不引入工作区的配平输入和配平状态。

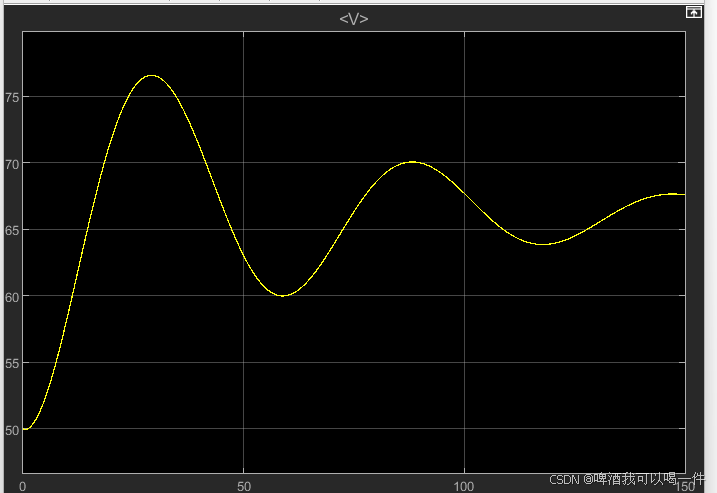

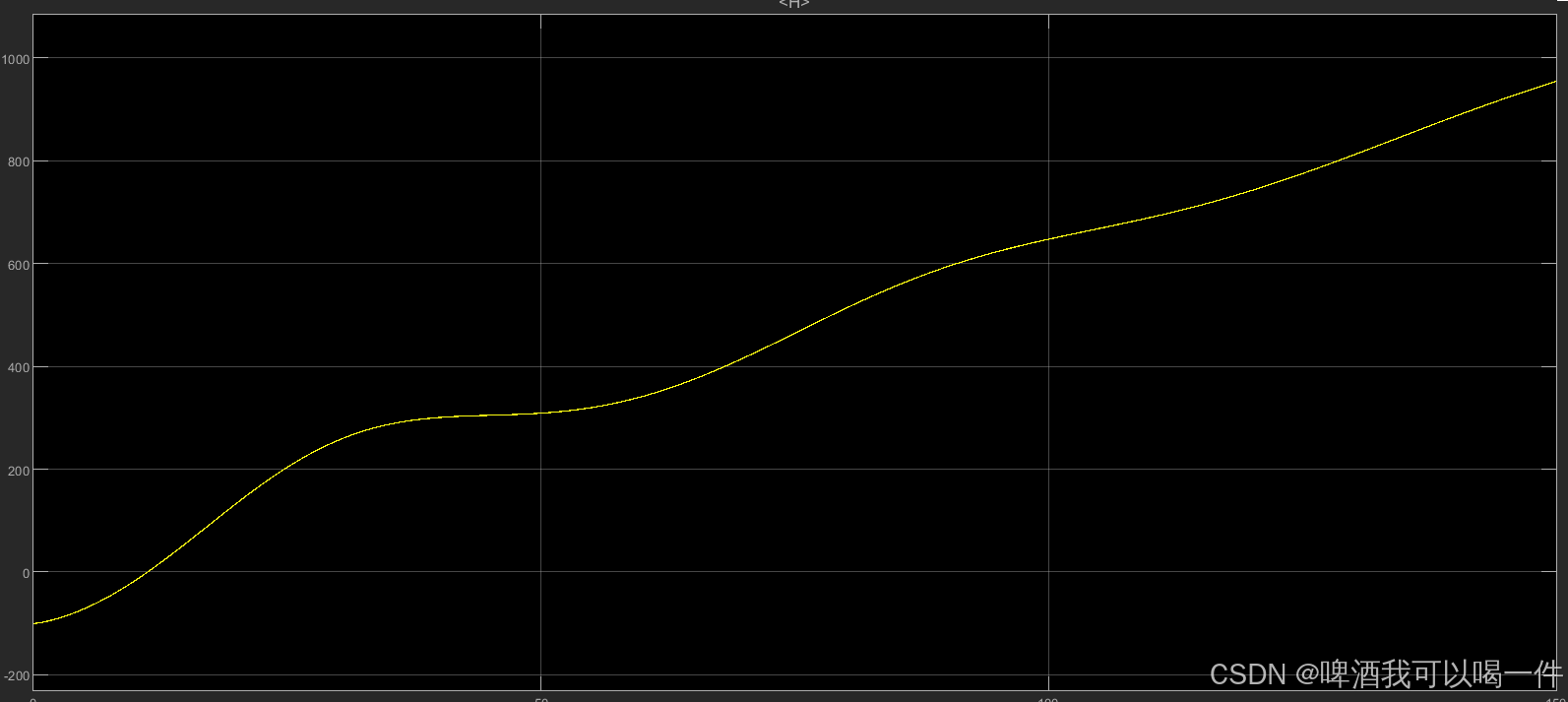

然后运行模型，看看未配平前的效果。下面这幅图就是我这个飞机未配平时的高度变化和速度变化：

二、开始配平

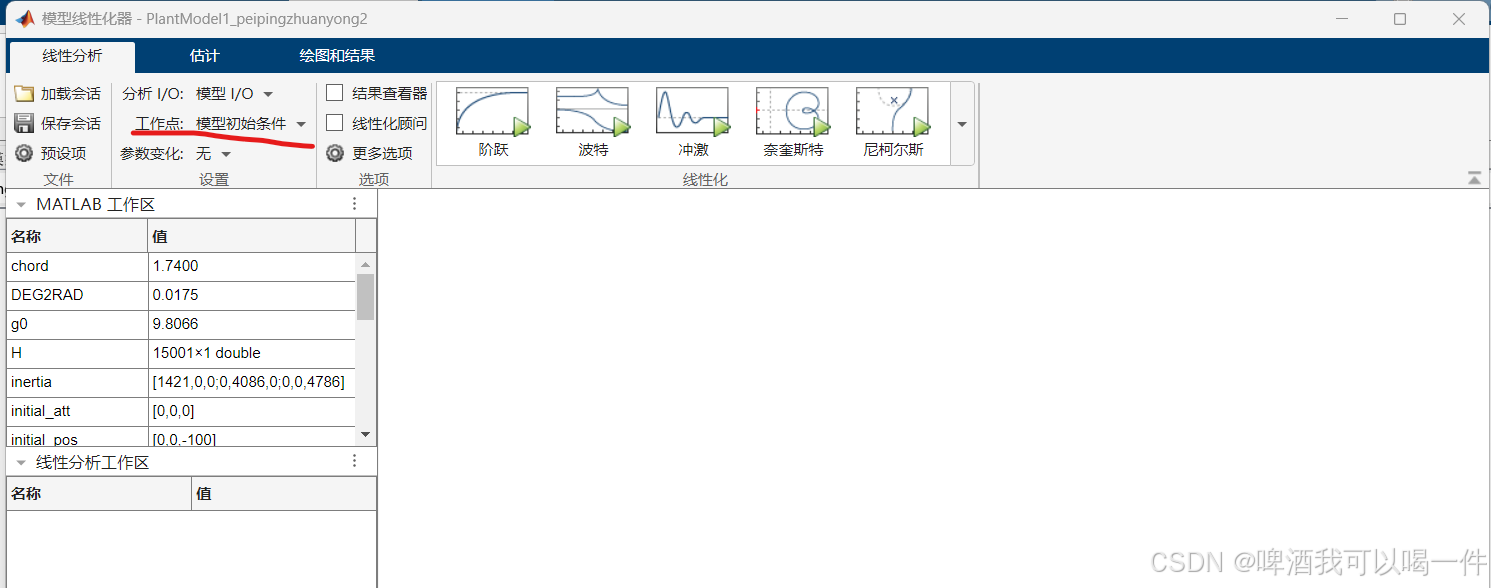

假设我们要配平的工况为定高直飞（高度-100，速度50，沿着xe方向直飞），打开app里面的模型线性化器。点击下图中的位置：

在里面选择"配平模型"，弹出下面的窗口：

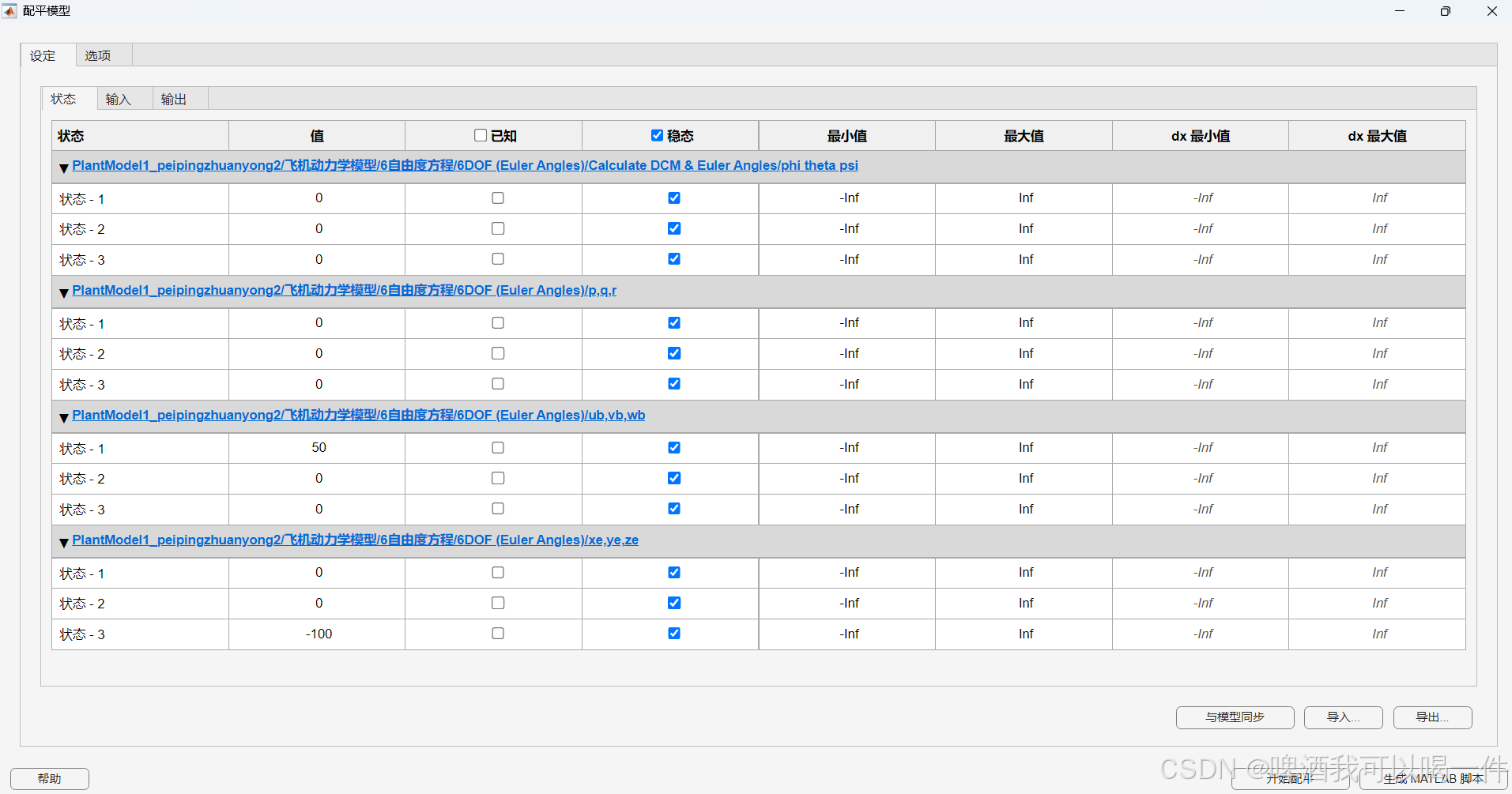

第一步，先设置“状态”，由于我们设置的工况为定高匀速直飞，因此三个姿态角均不为已知（已知是指是不是值固定在我们设置的点），显然不是，因此三个姿态的已知框框不勾选，但后面的稳态必须勾选；同理三个角速度也是一样；但在设置三个机体速度时不一样了，因为是定高匀速直飞，因此ub是固定已知的50，因此uv要勾上已知，且值为50，稳态也要勾选，而vb和wb就不已知了，但稳态要勾选；因为是沿着xe方向直飞，所以xe就不已知了，且不属于稳态，ye已知为0，稳态要勾选；ze为已知的-100，稳态要勾选。所以完整的状态设置如图：

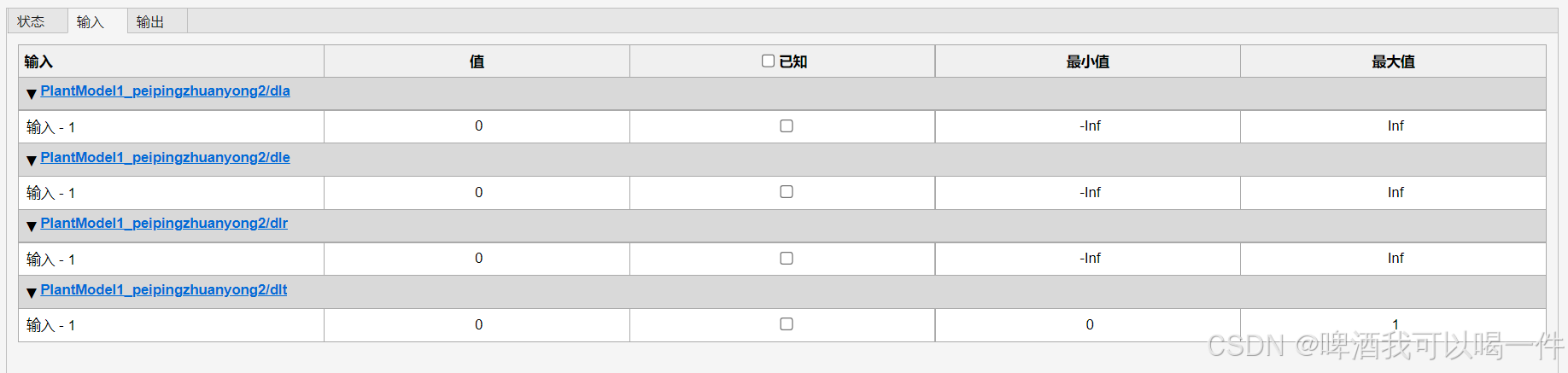

然后再设置输入，输入里面的dla、dle、dlr均不为固定已知，所以不管，范围需要根据实际情况进行设置，我们这里先不管，但dlt的范围一定要设置为0-1：

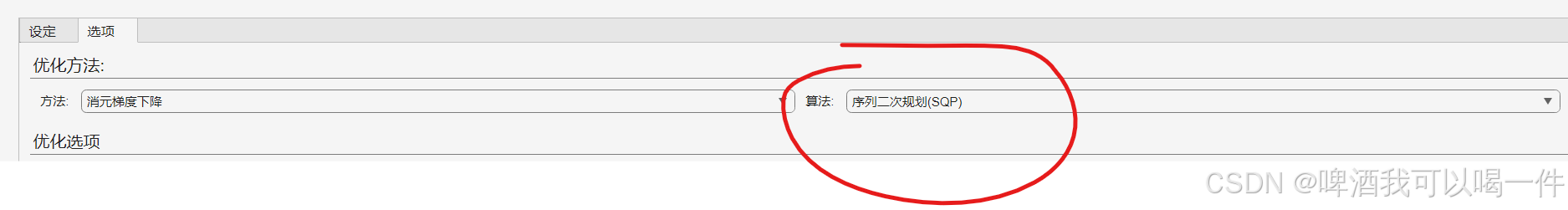

输出那里就不管了，最后再选项里面将算法改为sqp

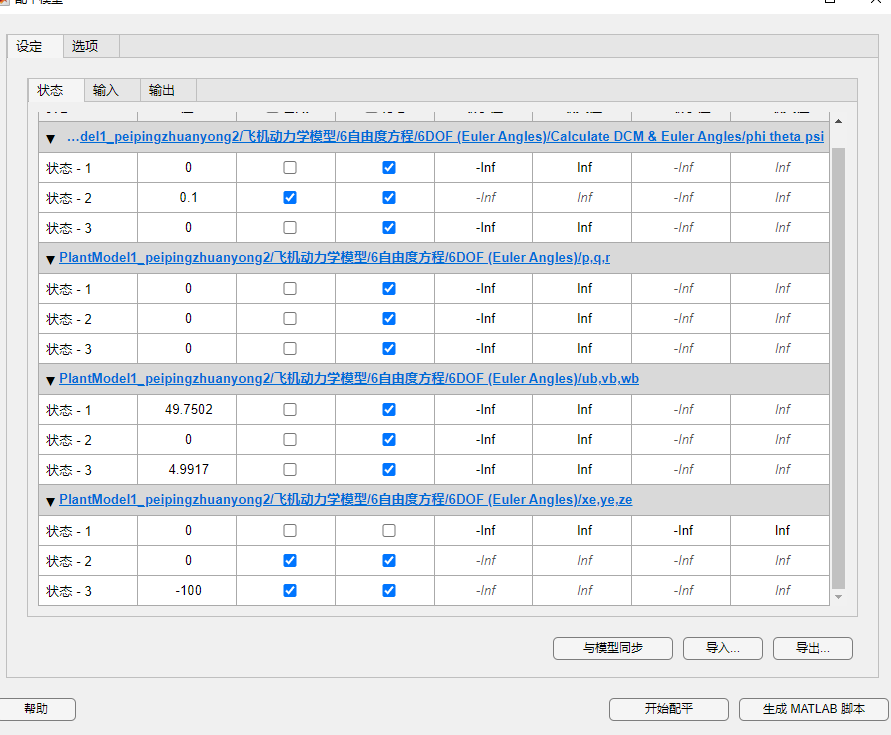

点击开始配平，出现下面的窗口表示配平成功：

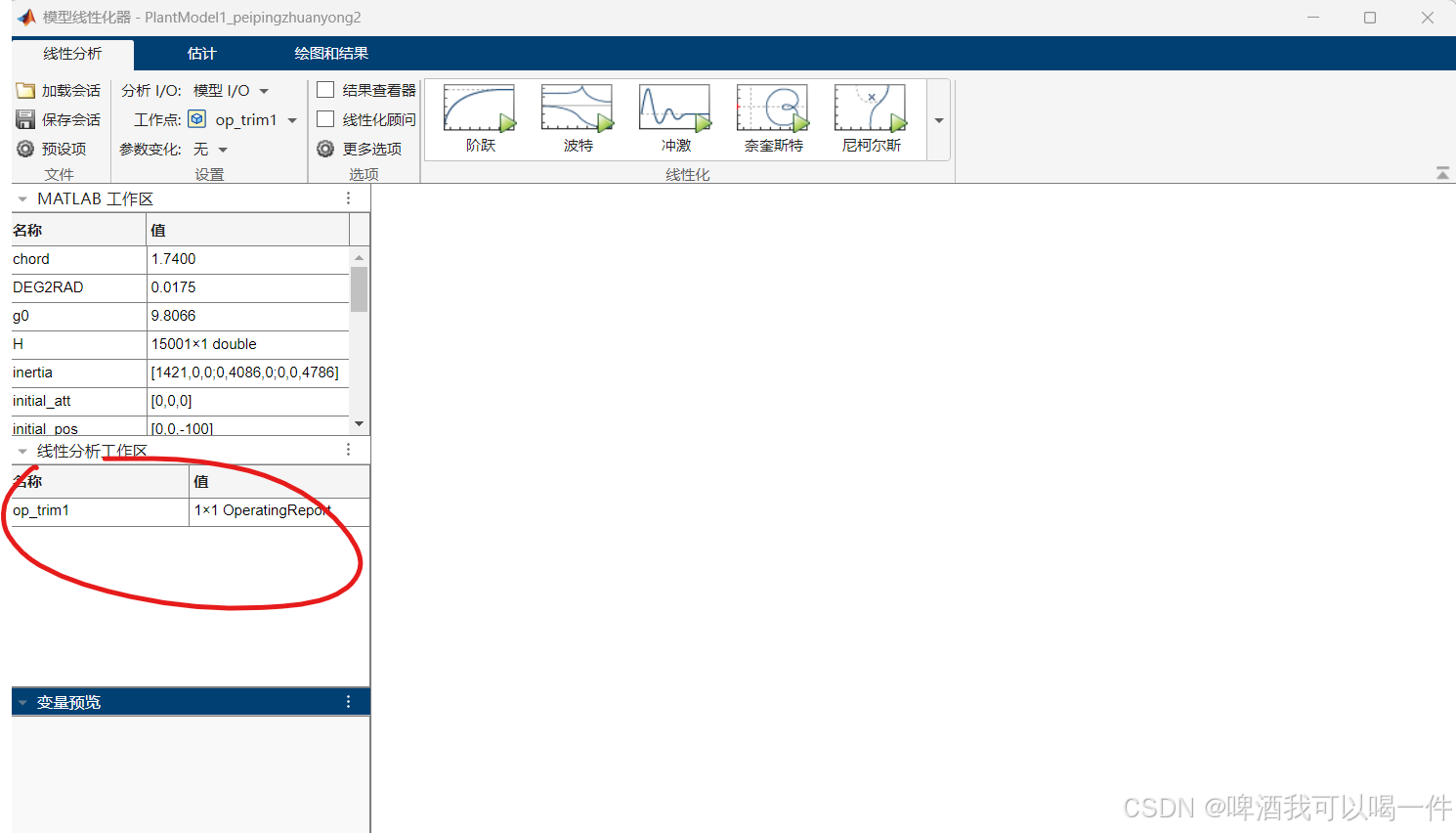

回到模型线性化器窗口，可以看到工作区出现了一个配平点：

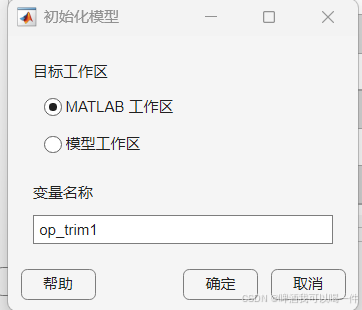

双击它，点击弹出窗口右下方的初始化模型，然后设置成下面的样子：

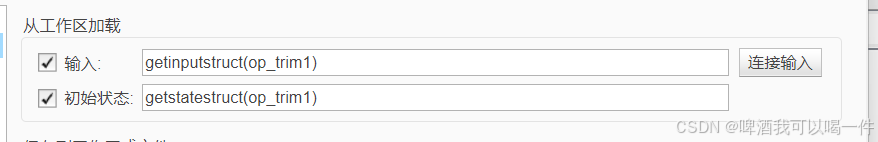

里面的变量名称根据实际情况进行修改。确定后可以在matlab的工作区看到这配平点。

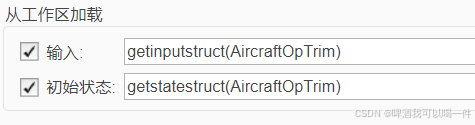

然后回到咱的simulink模型，再次开打模型设置，此时把之前去掉的两个勾勾勾上，并把括号里的参数名字改为咱定的配平名。

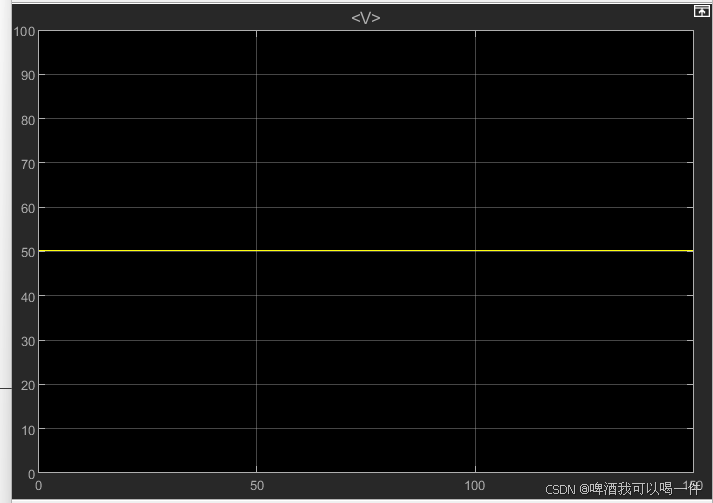

然后可以仿真，可以看到高度和速度都稳住了，即配平成功：

下面介绍如何不适用工具箱，直接用脚本进行配平，其实很简单，因为脚本里面的每一句话都对应工具箱里面的操作，这里不再重复说，直接放上代码，相信你可以看懂。

% 加载飞机参数
mass = 1247;
mass_ex = 50;
S = 17.09;
span = 10.18;
chord = 1.74;
inertia = [1421,0,0;0,4086,0;0,0,4786];
initial_pos = [0 0 -100];
initial_vb = [50 0 0];
initial_att = [0 0 0];
initial_pqr = [0 0 0];
Tmax = 4.4024e+03;
g0 = 9.80665;
DEG2RAD = 0.0175;
RAD2DEG = 57.2958;

% 打开 Simulink 模型
AircraftModel = 'PlantModel1_peipingzhuanyong2';
if ~bdIsLoaded(AircraftModel)
    open_system(AircraftModel);
end

% 启用快速重启
set_param(AircraftModel, 'FastRestart', 'on');

%% 配平设置
TrimOpt = findopOptions;
TrimOpt.OptimizationOptions.Algorithm = 'sqp';
TrimOpt.OptimizationOptions.TolCon = 1e-3;
TrimOpt.OptimizationOptions.TolConSQP = 1e-4;
TrimOpt.OptimizationOptions.TolFun = 2e-3;
TrimOpt.OptimizationOptions.TolFunValue = 2e-3;
TrimOpt.OptimizationOptions.MaxIter = 800;
TrimOpt.OptimizationOptions.FinDiffType = 'center';
TrimOpt.OptimizationOptions.Display = 'off';
% TrimOpt = findopOptions;
% TrimOpt.OptimizationOptions.Algorithm = 'sqp';  % 使用序列二次规划算法
% TrimOpt.OptimizationOptions.TolCon = 1e-3;     % 约束容差
% TrimOpt.OptimizationOptions.TolFun = 2e-3;     % 函数值容差
% TrimOpt.OptimizationOptions.MaxIter = 800;     % 最大迭代次数
% TrimOpt.OptimizationOptions.Display = 'off';   % 关闭优化过程显示

%% 配平条件
% 定速直飞工况：高度 100 米，速度 50 米/秒
trim_conditions = [100, 50, 0, 0, 0];  % [高度 (m), 速度 (m/s), 攻角 (deg), 侧滑角 (deg), 俯仰角 (deg)]

% 创建操作点规范对象
AircraftOpSpec = operspec(AircraftModel, 1);

% 提取配平条件
H = trim_conditions(1);  % 高度 (m)
v_t = trim_conditions(2);  % 速度 (m/s)
alpha = trim_conditions(3) / 57.3;  % 攻角 (rad)
beta = trim_conditions(4) / 57.3;  % 侧滑角 (rad)
theta = trim_conditions(5) / 57.3;  % 俯仰角 (rad)

% 计算速度分量
U = v_t * cos(alpha) * cos(beta);  % X 轴速度分量
V = v_t * sin(beta);               % Y 轴速度分量
W = v_t * sin(alpha) * cos(beta);  % Z 轴速度分量

%% 设置状态变量
% 姿态角
AircraftOpSpec.States(1).x(1) = 0;  % 滚转角 phi (rad)
AircraftOpSpec.States(1).Known(1) = 0;  % 未知，需要优化
AircraftOpSpec.States(1).SteadyState(1) = 1;  % 稳态

AircraftOpSpec.States(1).x(2) = 0;  % 俯仰角 theta (rad)
AircraftOpSpec.States(1).Known(2) = 0;  % 未知，需要优化
AircraftOpSpec.States(1).SteadyState(2) = 1;  % 稳态

AircraftOpSpec.States(1).x(3) = 0;  % 偏航角 psi (rad)
AircraftOpSpec.States(1).Known(3) = 0;
AircraftOpSpec.States(1).SteadyState(3) = 1;  % 稳态

% 角速度
AircraftOpSpec.States(2).x(1) = 0;  % 滚转角速度 p (rad/s)
AircraftOpSpec.States(2).Known(1) = 0;
AircraftOpSpec.States(2).SteadyState(1) = 1;  % 稳态

AircraftOpSpec.States(2).x(2) = 0;  % 俯仰角速度 q (rad/s)
AircraftOpSpec.States(2).Known(2) = 0;
AircraftOpSpec.States(2).SteadyState(2) = 1;  % 稳态

AircraftOpSpec.States(2).x(3) = 0;  % 偏航角速度 r (rad/s)
AircraftOpSpec.States(2).Known(3) = 0;
AircraftOpSpec.States(2).SteadyState(3) = 1;  % 稳态

% 速度分量
AircraftOpSpec.States(3).x(1) = v_t;  % X 轴速度分量 U (m/s)
AircraftOpSpec.States(3).Known(1) = 1;
AircraftOpSpec.States(3).SteadyState(1) = 1;  % 稳态

AircraftOpSpec.States(3).x(2) = 0;  % Y 轴速度分量 V (m/s)
AircraftOpSpec.States(3).Known(2) = 0;  % 未知，需要优化
AircraftOpSpec.States(3).SteadyState(2) = 1;  % 稳态

AircraftOpSpec.States(3).x(3) = 0;  % Z 轴速度分量 W (m/s)
AircraftOpSpec.States(3).Known(3) = 0;  % 未知，需要优化
AircraftOpSpec.States(3).SteadyState(3) = 1;  % 稳态

% 位置
AircraftOpSpec.States(4).x(1) = 0;  % X 轴位置 (m)
AircraftOpSpec.States(4).Known(1) = 0;
AircraftOpSpec.States(4).SteadyState(1) = 0;  % 非稳态

AircraftOpSpec.States(4).x(2) = 0;  % Y 轴位置 (m)
AircraftOpSpec.States(4).Known(2) = 1;  % 已知，固定为零
AircraftOpSpec.States(4).SteadyState(2) = 1;  % 稳态

AircraftOpSpec.States(4).x(3) = -H;  % Z 轴位置 (m)
AircraftOpSpec.States(4).Known(3) = 1;  % 已知，固定为高度
AircraftOpSpec.States(4).SteadyState(3) = 1;  % 稳态

%% 设置输入变量
AircraftOpSpec.Inputs(1).u = 0;  % 输入 1
AircraftOpSpec.Inputs(1).Known = 0;  % 未知，需要优化
AircraftOpSpec.Inputs(2).u = 0;  % 输入 2
AircraftOpSpec.Inputs(2).Known = 0;  % 未知，需要优化
AircraftOpSpec.Inputs(3).u = 0;  % 输入 3
AircraftOpSpec.Inputs(3).Known = 0;  % 未知，需要优化
AircraftOpSpec.Inputs(4).u = 0;  % 输入 4
AircraftOpSpec.Inputs(4).Known = 0;  % 未知，需要优化
AircraftOpSpec.Inputs(4).Min = 0;% 油门输入介于0-1之间
AircraftOpSpec.Inputs(4).Max = 1;

%% 执行配平工具箱
[AircraftOpTrim, opReport] = findop(AircraftModel, AircraftOpSpec, TrimOpt);

% 显示配平结果
disp(opReport);

% 将配平结果应用到模型
set_param(AircraftModel, 'LoadInitialState', 'on', 'InitialState', 'getstatestruct(AircraftOpTrim)');
% 设置模型的初始输入为配平点中的输入值(相当于干了模型配置里面的事)
set_param(AircraftModel, 'LoadExternalInput', 'on', 'ExternalInput', 'getinputstruct(AircraftOpTrim)');
% 运行仿真
sim(AircraftModel);

补充：定迎角直飞的配平设置
