Cadence Virtuoso版图绘制时出现的问题（一）

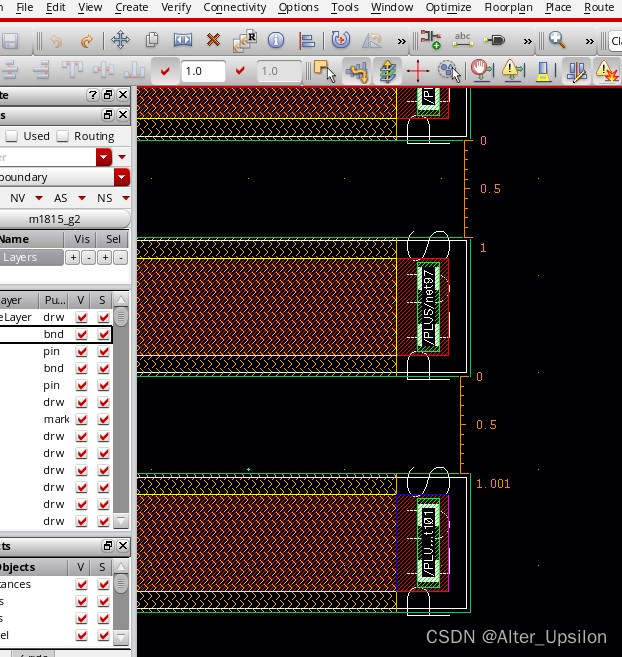

DRC时发现出现了大量off grid check错误，经过种种问题排查，发现最终问题是出在Align的自动对齐工具上，如下图所示，我设置了电阻之间的间距为1，最开始的Options里的Grid Controls里的X和Y的Snap。Spacing 全都设置为了0.005。逆天的是对齐后从其中一个电阻开始间距变的不是1而是 1.001了，解决方法是手动矫正。
·
DRC时发现出现了大量off grid check错误，经过种种问题排查，发现最终问题是出在Align的自动对齐工具上，如下图所示，我设置了电阻之间的间距为1，最开始的Options里的Grid Controls里的X和Y的Snap Spacing 全都设置为了0.005。逆天的是对齐后从其中一个电阻开始间距变的不是1而是 1.001了，解决方法是手动矫正。
