AD中铺铜失败问题
问题如下：将DXF导入到AD中铺铜后出现铺不满问题：解决：“设计——规则——最小间距改为0”，之后重新选中区域铺铜即可。
·

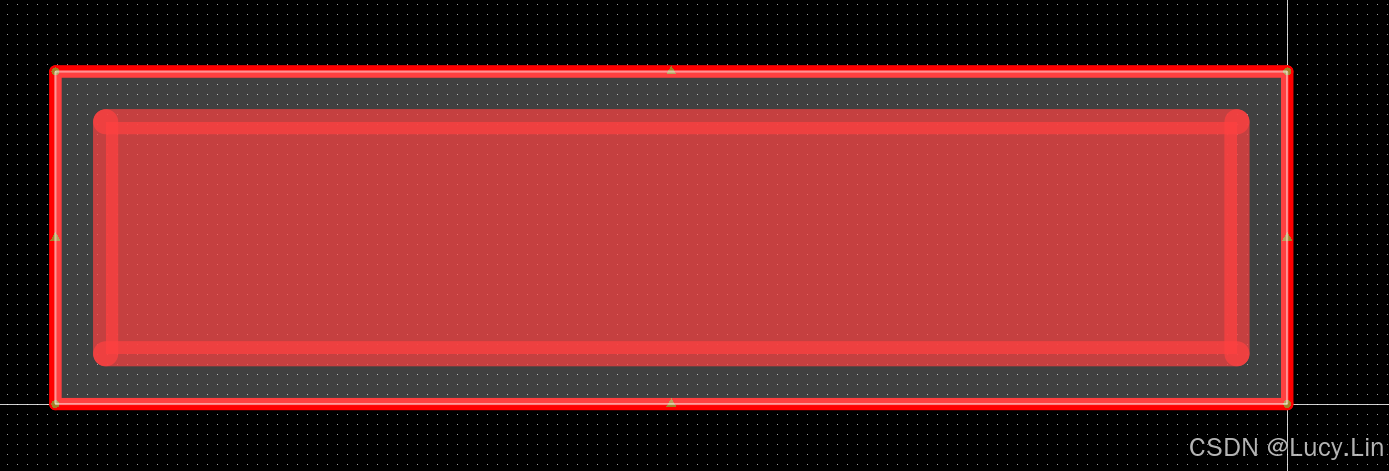

1.铺铜总是存在边界处铺不满
问题如下：将DXF导入到AD中铺铜后出现铺不满问题：

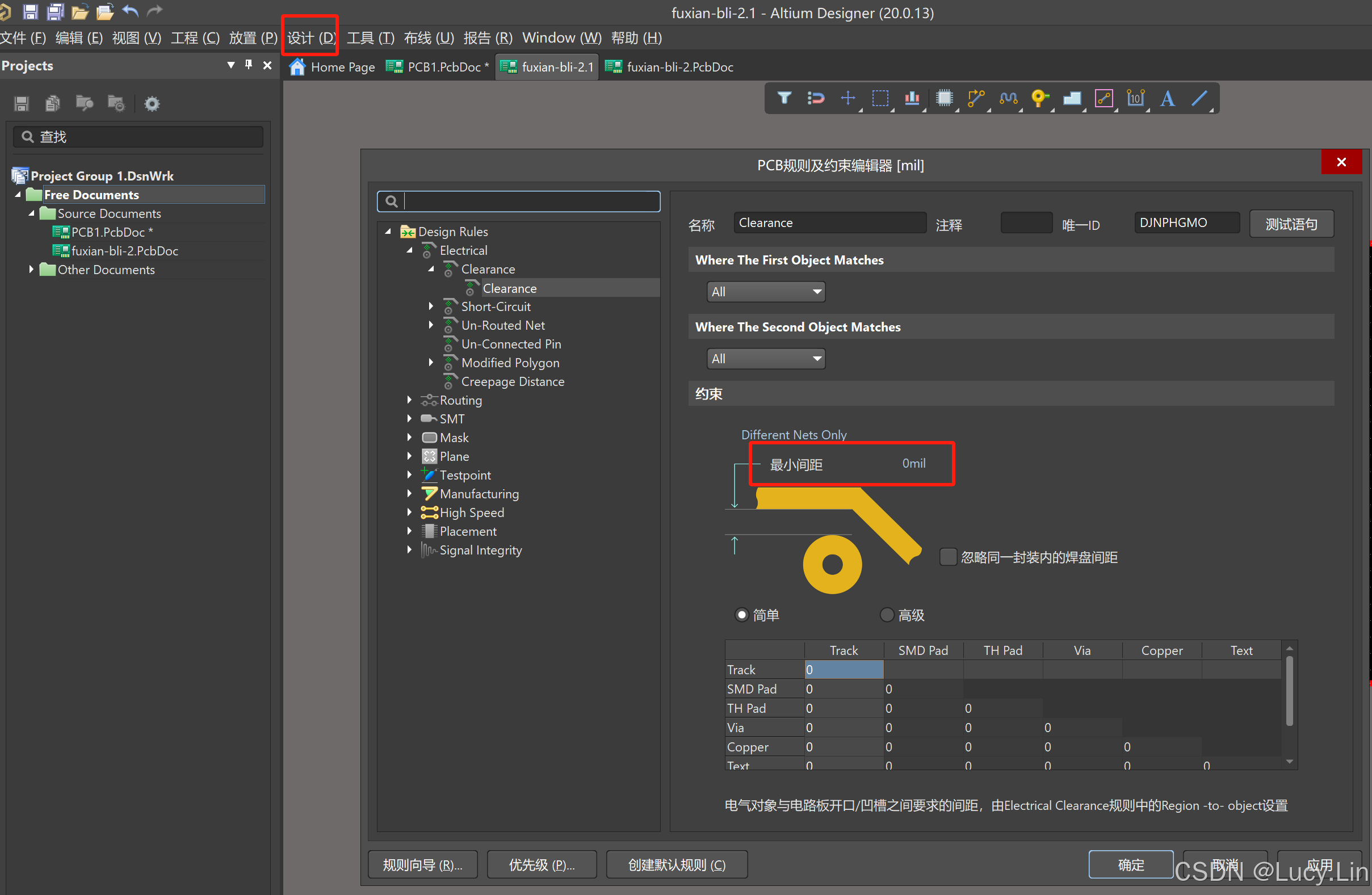

解决：“设计——规则——最小间距改为0”，之后重新选中区域铺铜即可
2.铺铜面积太小
把DXF文件导入AD后需要铺铜操作时，发现大块区域可以铺上铜，但是小区域铺铜没反应，设置网络和更改规则里面的最小间距改为0都不行，后来取消以下选项发现可以成功解决铺铜面积太小的问题：
3.设置孤岛

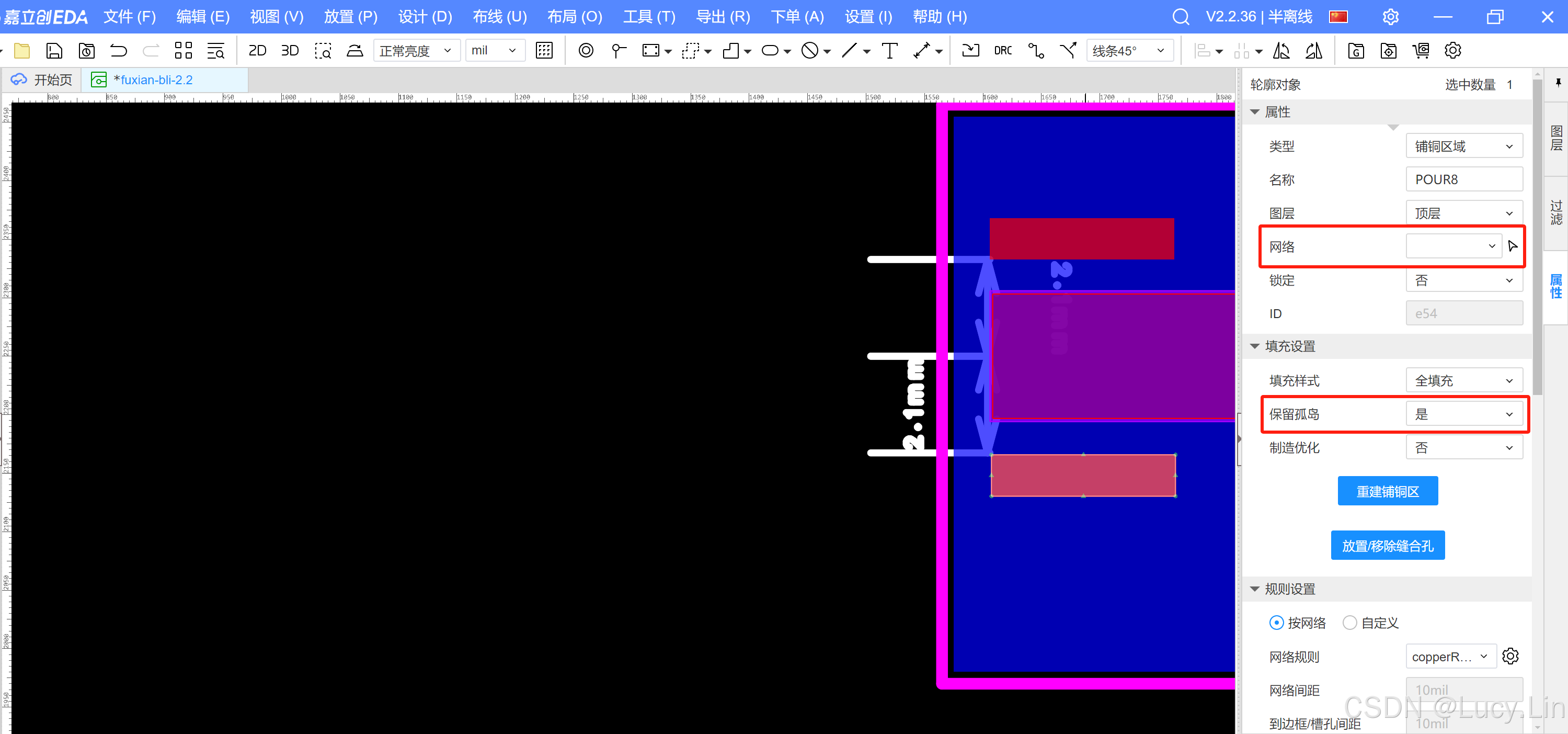

EDA里面顶层铺铜铺不上，如果面积比较小，可以将需要铺铜的区域设置为“保留孤岛——是”，即可以铺铜成功。
或者尝试将需要铺铜的区域进行“网络”命名，有时候也有效果。
