上一章我们提到 p2p 最大的障碍就是无处不在的 NAPT（网络端口地址转换），NAPT 是一种 NAT（网络地址转换） 技术，这一章节我们就来介绍一下 NAT 技术。

NAT 产生背景

随着 Internet 的发展和网络应用的增多，IPv4 地址枯竭已成为制约网络发展的瓶颈。尽管 IPv6 可以从根本上解决 IPv4 地址空间不足问题，但是在 IPv6 广泛应用之前，一些过渡技术（如 CIDR、私网地址等）是解决这个问题最主要的技术手段。其中，使用私网地址之所以能够节省 IPv4 地址，主要是利用了这样一个事实：一个局域网中在一定时间内只有很少的主机需访问外部网络，而 80% 左右的流量只局限于局域网内部。由于局域网内部的互访可通过私网地址实现，且私网地址在不同局域网内可被重复利用，因此私网地址的使用有效缓解了 IPv4 地址不足的问题。当局域网内的主机要访问外部网络时，只需通过 NAT 技术将其私网地址转换为公网地址即可，这样既可保证网络互通，又节省了公网地址。IANA (互联网数字分配机构) 保留以下三个网段中的地址作为私网地址：10.0.0.0/8、172.16.0.0/12 和192.168.0.0/16。使用私网地址的主机不能直接访问 Internet，而在 Internet 上也不能直接访问使用私网地址的主机。

技术优点

作为一种过渡方案，NAT 通过地址重用的方法来满足 IP 地址的需要，可以在一定程度上缓解 IP 地址空间枯竭的压力。它具备以下优点：

• 对于内部通讯可以利用私网地址，如果需要与外部通讯或访问外部资源，则可通过将私网地址转换成公网地址来实现。
• 通过公网地址与端口的结合，可使多个私网用户共用一个公网地址。
• 通过静态映射，不同的内部服务器可以映射到同一个公网地址。外部用户可通过公网地址和端口访问不同的内部服务器，同时还隐藏了内部服务器的真实IP地址，从而防止外部对内部服务器乃至内部网络的攻击行为。
• 方便网络管理，如通过改变映射表就可实现私网服务器的迁移，内部网络的改变也很容易。

NAT 技术实现

NAT的基本原理是仅在私网主机需要访问 Internet 时才会分配到合法的公网地址，而在内部互联时则使用私网地址。当访问 Internet 的报文经过 NAT 网关时，NAT 网关会用一个合法的公网地址（IP）替换原报文中的源 IP 地址，并对这种转换进行记录；之后，当报文从 Internet 侧返回时，NAT 网关查找原有的记录，将报文的目的地址再替换回原来的私网地址，并送回发出请求的主机。这样，在私网侧或公网侧设备看来，这个过程与普通的网络访问并没有任何的区别。

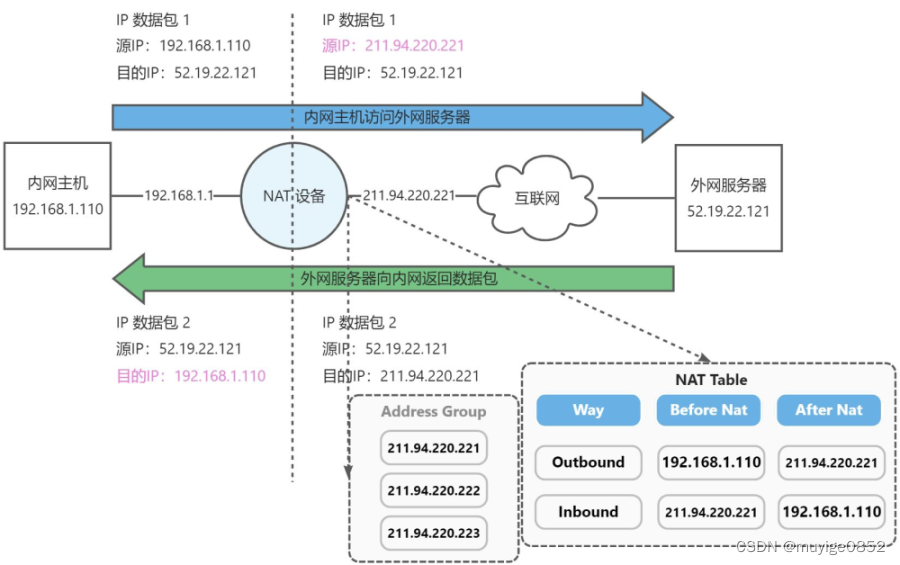

基本 NAT (Basic NAT)

Basic NAT 方式属于一对一的地址转换，在这种方式下只转换IP地址，而不关心 TCP/UDP 等传输层协议的端口号，一个公网 IP 地址不能同时被多个用户使用。

Basic NAT方式的处理过程：

• NAT设备收到私网侧主机发送的访问公网侧服务器的报文。
• NAT设备从地址池中选取一个空闲的公网 IP 地址，建立与私网侧报文源IP地址间的NAT转换表项（正反向），并依据查找正向 NAT 表项的结果将报文转换后向公网侧发送。
• NAT 设备收到公网侧的回应报文后，根据其目的 IP 地址查找反向 NAT 表项，并依据查表结果将报文转换后向私网侧发送。

注意：由于Basic NAT这种一对一的转换方式并未实现公网地址的复用，不能有效解决IP地址短缺的问题，因此在实际应用中并不常用。

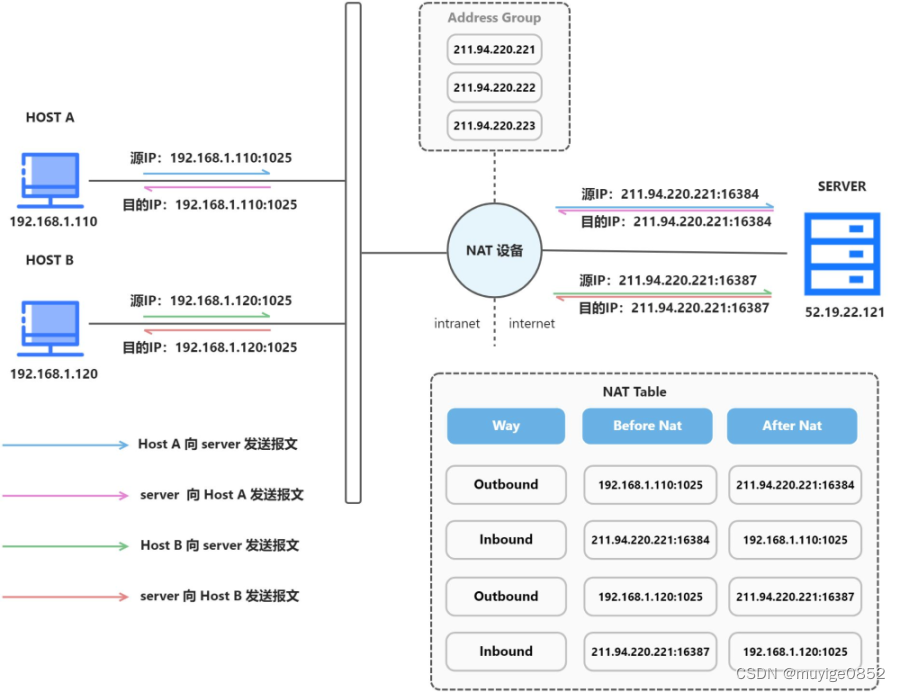

端口 NAT（NAPT）(PAT)

由于Basic NAT方式并未实现地址复用，因此并不能解决公网地址短缺的问题，而NAPT方式则可以解决这个问题。NAPT方式属于多对一的地址转换，它通过使用"IP地址＋端口号"的形式进行转换，使多个私网用户可共用一个公网IP地址访问外网，因此是 NAT 实现的主要形式。

NAPT方式的处理过程如下：

• NAT设备收到私网侧主机发送的访问公网侧服务器的报文。
• NAT设备从地址池中选取一对空闲的"公网IP地址＋端口号"，建立与私网侧报文"源IP地址＋源端口号"间的NAPT转换表项（正反向），并依据查找正 向NAPT表项的结果将报文转换后向公网侧发送。
• NAT设备收到公网侧的回应报文后，根据其"目的IP地址＋目的端口号"查找反向NAPT表项，并依据查表结果将报文转换后向私网侧发送。

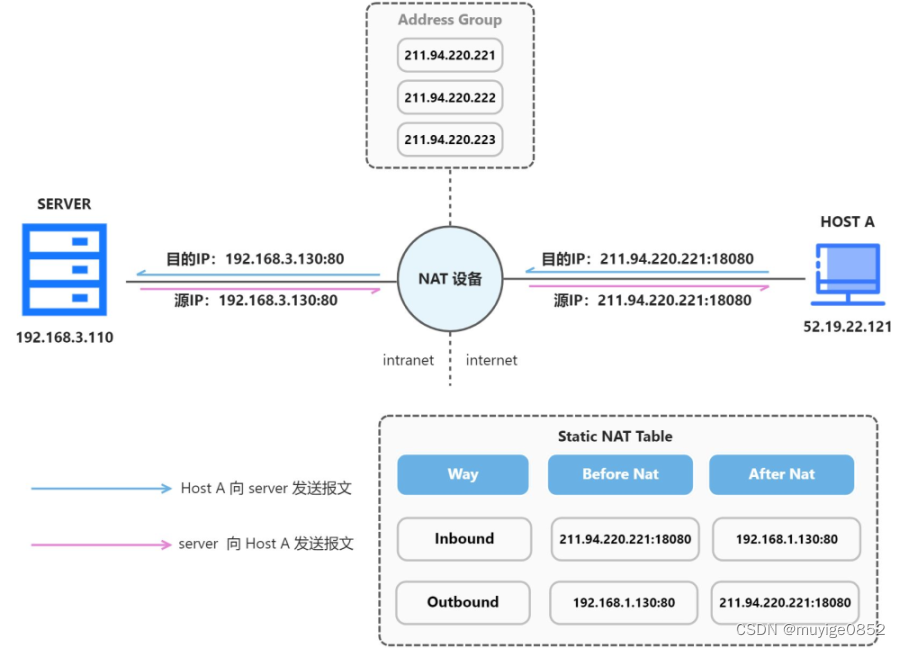

NAT Server方式

出于安全考虑，大部分私网主机通常并不希望被公网用户访问。但在某些实际应用中，需要给公网用户提供一个访问私网服务器的机会。而在Basic NAT或NAPT方式下，由于由公网用户发起的访问无法动态建立NAT表项，因此公网用户无法访问私网主机。NAT Server（NAT内部服务器）方式就可以解决这个问题——通过静态配置"公网IP地址 ＋端口号"与"私网IP地址＋端口号"间的映射关系，NAT设备可以将公网地址"反向"转换成私网地址。

• 在NAT设备上手工配置静态NAT转换表项（正反向）。
• NAT设备收到公网侧主机发送的访问私网侧服务器的报文。
• NAT设备根据公网侧报文的"目的IP地址＋目的端口号"查找反向静态NAT表项，并依据查表结果将报文转换后向私网侧发送。

接下来我们来重点讨论第二种实现方式：端口 NAT（NAPT）(PAT)，我们绝大多数的终端设备都位于这个这种 NAT 之后。

NAT 设备的分类

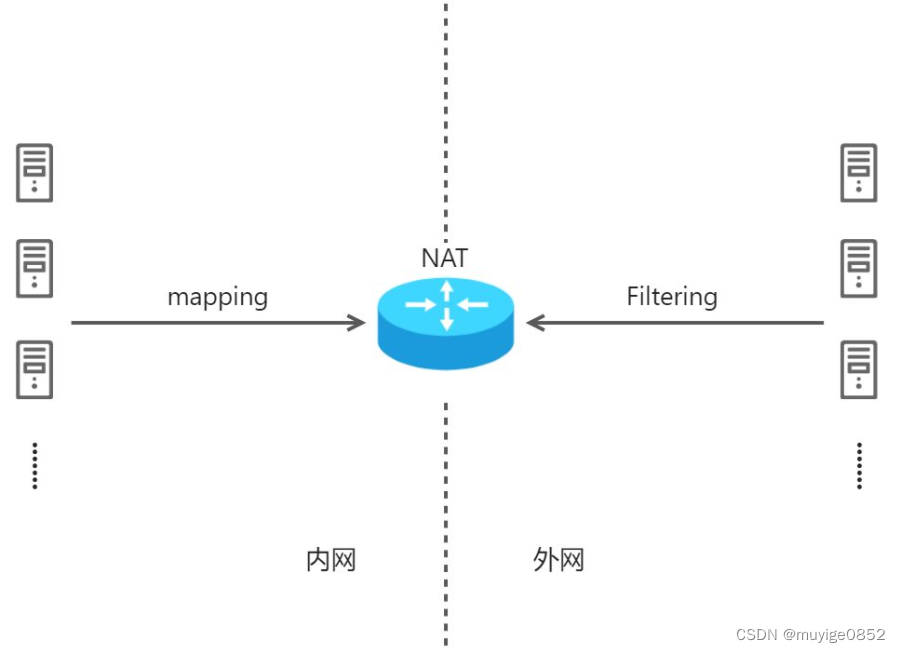

这里是根据设备处理需要 NAPT 的数据包的行为（behavior）来分类的。这里行为分为两种：映射行为（mapping behavior），过滤行为（filter behavior）。

映射行为

这里的映射是指：内网ip+端口和公网ip+端口的映射。nat 设备所有的映射规则可以分为三种：端点无关，依赖地址，依赖地址+端口。解释一下端点，一个端点就是一个网络地址(IP)+端口的组合（后面我们提到的端口都代指 IP + 端口），端点无关就是即不依赖地址也不依赖端口，这里地址和端口指的都是远端设备的地址和端口，即：目的IP+目的端口。

• 端点无关：只是根据设备后终端发出数据包的的内网IP + 端口 两个元素的不同来决定映射后的公网IP+端口。
• 依赖地址： 根据本地的内网IP+端口在加上远端地址（目的IP） 三个元素的不同来决定映射后的 公网IP+端口
• 依赖地址+端口： 根据内网IP+端口在加上**远端地址（目的IP）+ 远端端口（目的端口）* *四个元素的不同来决定映射后的 公网IP+端口

上面三种中的第一种我们可以简称为：EIM（Endpoint-independent mapping 端结点无关的映射），后面两种统称为：EDM（Endpoint-dependent mapping 端结点相关的映射）

过滤行为

当我们请求数据包发出后我们当然期望有数据包的返回，这个返回的数据包的目的地址+端口就是映射之后的公网IP+端口，那么是不是所有的目的地址+端口是本端公网IP+端口的数据包我们都放行呢？

根据 nat 设备的放行规则（过滤行为）：我们可以把 nat 设备分为三类：

• 端点无关：不做过滤，只要 nat 设备后的终端设备向外发出请求，nat 网络建立了 内网ip+端口和公网ip+端口的映射。公网端点收到的数据包都会被转发到相应内网IP+端口。
• 依赖地址： 根据数据包的 IP 过滤，只有该nat设备后的终端设备向该 IP 发送过数据包，nat 设备才会把来着该设备的数据包转发到内网。
• 依赖地址+端口： 根据数据包的 IP + 端口过滤，只有nat设备后的终端设备向该端点发送给数据包，nat 设备才会把来着该端点的数据包转发到内网。

上面三种中的第一种我们可以简称为：EIF（Endpoint-independent Filtering 端结点无关的过滤），后面两种统称为：EDF（Endpoint-independent Filtering 端节点相关的过滤）

为什么要介绍这些分类呢？因为 P2P 应对无处不在的 napt 的方案叫做 nat 穿越，这其中打洞是最优先要考虑的一种穿越技术，而 nat 设备的映射行为+过滤行为就决定了应用程序是否能打洞成功。

另外一种分类方式

为了方便展示什么样类型的 nat 支持打洞，我们再来引入一种更为传统的 nat 设备分类方式：全锥形，限制锥型，端口限制型，对称型

EIM 和 EIF <=> 全锥型
EIM 和 EDF (基于 IP 的过滤) <=> 限制锥型
EIM 和 EDF (基于 IP 和 Port 的过滤) <=> 端口限制型
EDM 和 EDF (基于 IP 和 Port 的过滤) <=> 对称型

本地类型/对端类型	全锥型	限制锥型	端口限制型	对称型
全锥型	√	√	√	√
限制锥型	√	√	√	√
端口限制型	√	√	√	—
对称型	√	√	—	×

• √ 表示可以打通
• × 表示不可以打通
• — 表示有打通的方法，但是不能确保 100% 打通

至于为什么有的能打通，有的打不通，有的还不能确保 100% 打通，这个原因是很复杂的，在后面介绍 ICE 时我们再来详细介绍其原理。
