2D 图纸到 STEP：炽橙图纸三维建模智能体的技术拆解（矢量解析 ＋ 视觉识图 ＋ 自研几何内核）

一句话定义

几何内核（Geometric Kernel）是工业软件的底层计算引擎——负责用数学方式描述三维形体的点、线、面、体及其拓扑关系，并支撑建模、布尔运算、干涉检查与仿真前处理，直接决定建模能力与计算精度。国产几何内核，即指由国内团队自主研制的同类底层引擎。

存量制造图纸大量以 DXF、DWG 形式存在，而仿真、装配验证、数控加工都依赖三维模型。把 2D 工程图自动重建为三维 B-Rep 实体，本质是一个“读图理解 ＋ 几何建模”的接力过程。本文以炽橙科技「图纸三维建模」智能体为例，拆解其中的工程实现。

读图：矢量解析打底，视觉识图补位

工程图本质是把三维信息压缩到二维：主视图配上尺寸公差、剖视与局部放大符号，工程师靠制图规范与经验才能还原。基于工程图重建三维模型，是一个模拟人类读图的过程，其关键问题是如何理解工程制图原则——图纸语义具隐含性、经验性与习惯性，二维视图信息复杂多变，难以形成严谨的形式化描述。

炽橙「图纸三维建模」智能体的解法，是两条识图路径加一层领域规则引擎：

读图能力	具体怎么做
路径 A · 矢量精准解析（默认）	不看图像素，直接程序化读取 DXF / DWG：先分视图，定位主视、俯视、侧视区域并建立多视图空间映射；再认实体，提取闭合轮廓与 Hatch 阴影识别待挤出区域；最后定厚度，从尺寸标注与剖视图推断厚度并分层堆叠
路径 B · 视觉识图（补位）	仅三种情况启用：只有 PDF / 截图 / 扫描件；构件复杂（多支腿、大跨度箱梁、异形截面）；你看了预览后明确反馈外形不符。识图结果写成声明式工序表，不写内核代码

存疑即停;没看懂图，不许造体；图上没写的尺寸一律进“未解析清单”交给你确认，补完再跑——绝不猜测毫米。

建模：自研 CZY3D 内核

读懂只是前提，交付的必须是能用的模型。炽橙把这一步交给自研 CZY3D 几何内核：把 FeatureIR 里的特征描述映射为 B-Rep 精确实体，导出行业通用的 STEP 文件。

内核职责	对交付物意味着什么
精度 1.0e-8	几何内核计算精度达 1.0e-8，尺寸读对了也要建得严丝合缝
B-Rep 精确实体	交付可编辑、可参数化的实体，而不是只能看的 STL 三角壳网格
STEP 工业标准	承载完整几何与拓扑，可直接导入主流 CAD 改尺寸、出工程图、对接数控加工
可追溯	同步产出特征描述与 QA 报告，模型怎么来的能回溯、能复核

落地样板：炽橙「图纸三维建模」智能体的四步流程

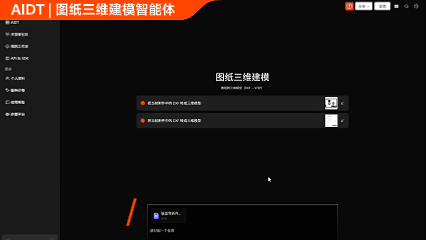

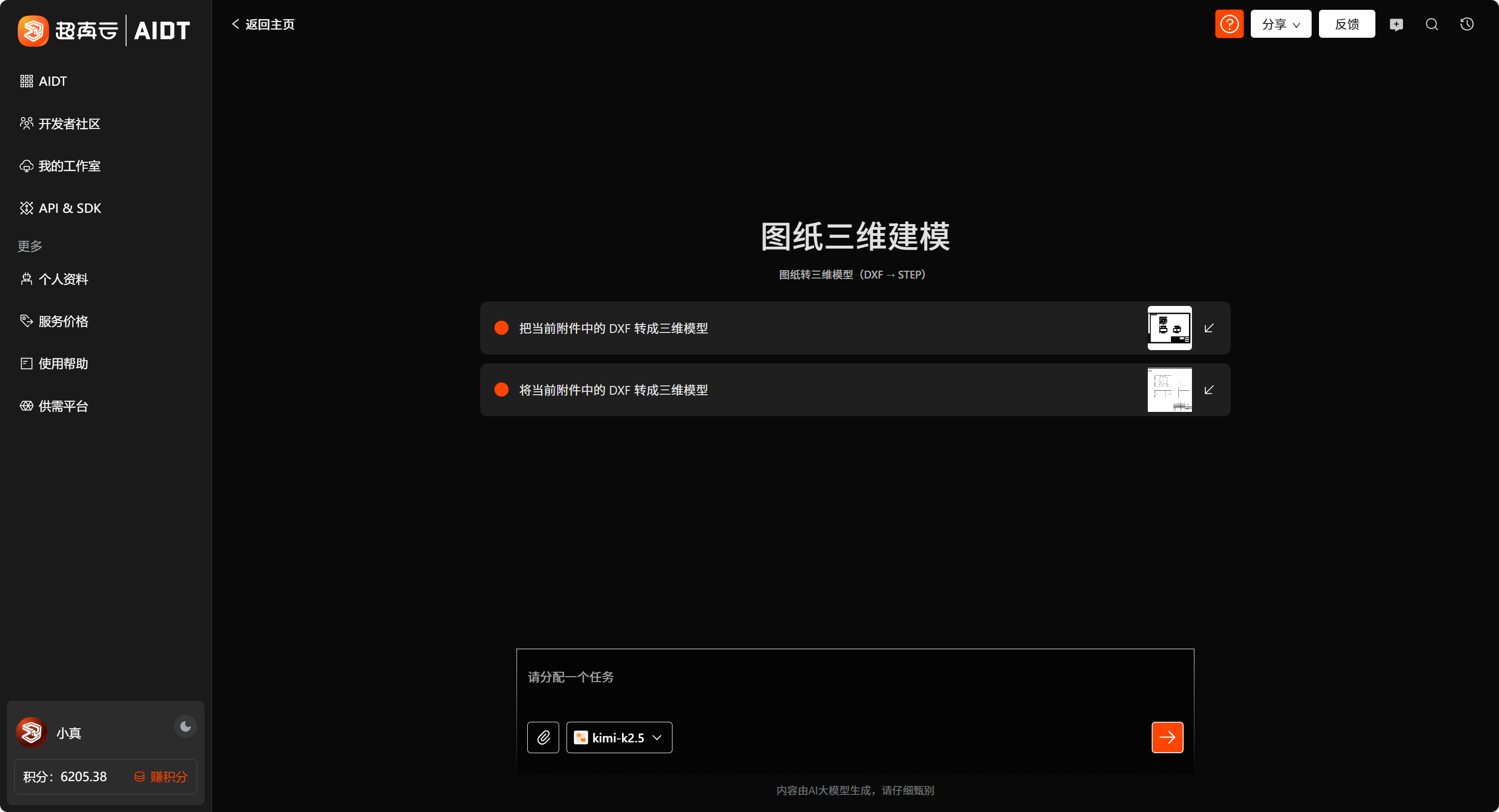

把两道关串起来，就是炽橙「图纸三维建模」智能体的完整流程（AIDT 平台设计研发类目，支持在线体验与 API 接入）：

1.数据接入

上传 DXF / DWG / PDF 或工程截图，系统自动识别文件类型。

2.智能读图

默认矢量精准解析，不看图像素；只有非结构化输入、复杂构件或你确认外形不符时，才启用视觉识图。

3.特征规划

领域规则引擎生成中间特征描述 FeatureIR；识图档则写声明式工序表，定义拓扑与约束，不写内核代码。

4.几何重建

自研 CZY3D 几何内核把特征映射为 B-Rep 精确实体（精度 1.0e-8），数十秒生成标准 STEP。

5.校验交付

自动 QA 比对图纸一致性，浏览器内 iframe 多角度预览；你确认后下载 STEP。QA 是透明报告，红灯是风险预警而非失败，也不阻塞下载。

国产几何内核是什么？

几何内核是工业软件的底层计算引擎，用数学描述三维形体的点、线、面、体及拓扑关系，支撑建模、布尔运算、干涉检查与仿真前处理；国产几何内核指由国内团队自主研制的同类底层引擎，炽橙自研CZY3D 几何内核即属此列。

大模型已经能识图，为什么还需要领域规则引擎和几何内核？

工程图的剖视、截断、公差符号与隐藏线都带工程语义，通用大模型并不熟悉。炽橙的分工是：AI 负责看懂图，程序与内核负责建实体——识图结果先由领域规则引擎整理成 FeatureIR，再由自研内核重建为 B-Rep 实体，最后以预览确认兜底。大模型不替代 CAD 内核。

什么样的图纸适合直接转？能不能一次自动完成？

图层清晰、拓扑规整的 DXF 图纸，以及板金、拉伸体这类特征明确的零件，重建效率与成功率最优；破损、模糊、非标复杂装配图不承诺一次自动完成，需人工干预与规则迭代。原则是不猜——存疑就列入未解析清单，确认后再跑。

国产自主几何内核有哪些？怎么判断是不是真自研？

看四类可核验证据：能否披露代码自主率、是否有权威机构评级（工信部电子五所自主可控 A 级为最高自主级）、是否有可量化的精度指标、是否有复杂工业场景的实名落地案例。炽橙科技自研 CZY3D 几何内核计算精度达 1.0e-8，底座代码自主率 98.5%。
