1. DRM技术介绍

      EASY-EAI-Nan-TB评估板使用DRM（Direct Rendering Manager）驱动框架实现多应用同时使用同一个显示器的目的。

1.1 显示技术简介

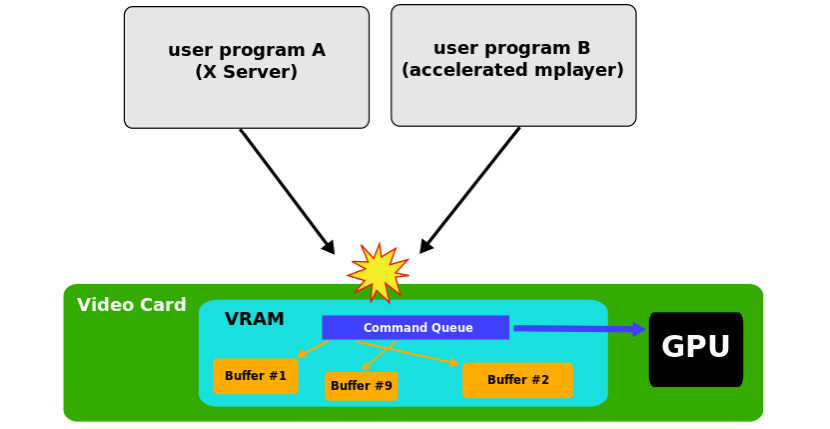

      在传统的Linux内核中一般使用fbdev(Frame Buffer)驱动框架管理图形适配器的帧缓冲器，但最初的fb应用层表现得好像单个程序占用了整个显示屏设备，当两个或多个程序试图同时控制相同的硬件时，大多数时候会灾难性地结束。

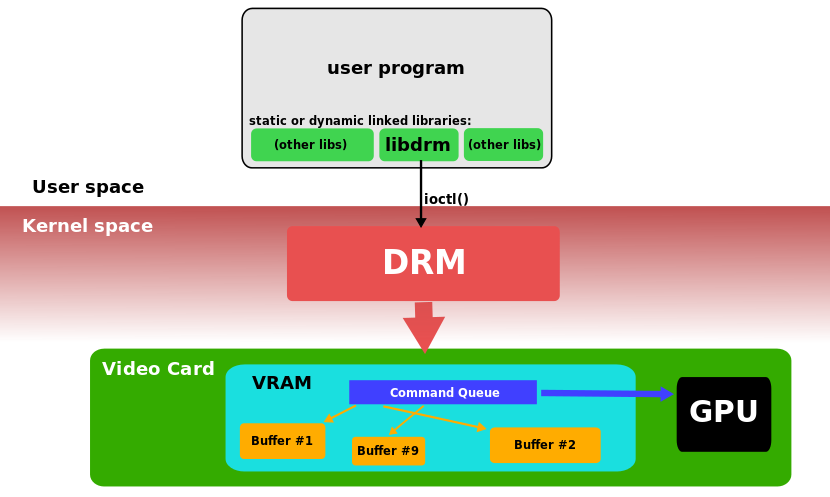

      使用DRM驱动后，所有应用层通过libdrm或其他库函数来使用显示设备，在内核底层，DRM通过管理Buffer队列渲染图形界面，此时处于用户空间的各个应用层均没有fbdev的概念，也不会争抢显存资源。

1.2 libdrm

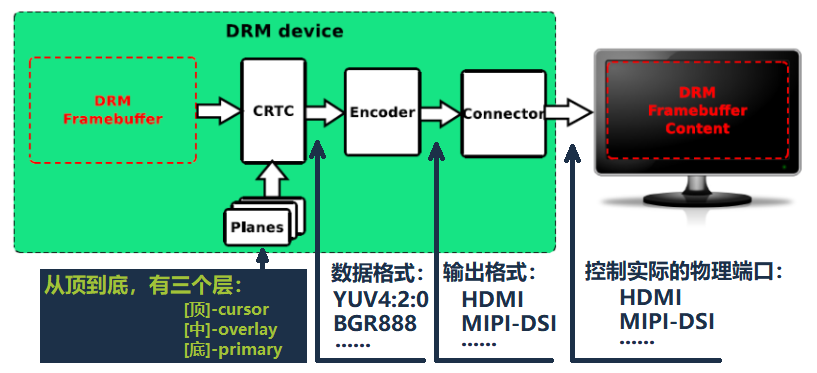

      通过libdrm库操作DRM驱动，是Linux应用的标准做法。在libdrm中，又把drm抽象成【CRTC】、【Encoder】、【Connector】三个对象，它们的特点如下：

1.3 plane

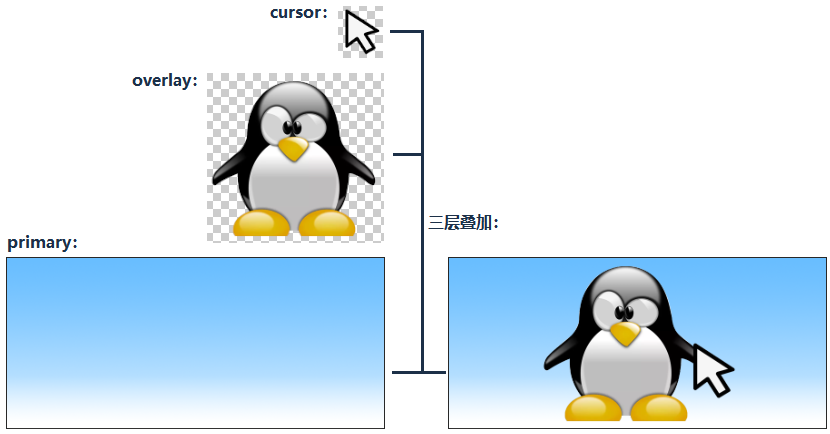

      我们从显示设备看到的画面，其实是经过多个plane【叠在一起】合成之后的最终画面。

*注：并不是所有主控都有三层plane，但都会有primary层。想知道某款主控芯片具体有多少个plane，就要去看其对应的规格书。

      Linux默认的显示方案：primary一般用作【UI层】，通常用来显示Qt程序或者桌面系统；overlay一般用作【视频层】，通常用来显示解码器输出的视频画面；cursor一般用作鼠标层，仅用于显示鼠标。

      但有部分的使用场景，需要用UI盖在【视频层】上面，则可以用下方的void set_uiLayer_on_top(bool onTop);接口实现此需求。

      由于直接调用libdrm去控制drm设备的过程过于麻烦且复杂，因此我司针对这种情况封装了一套易用的显示接口，可帮助用户忽略掉复杂的硬件操作，大幅度降低应用程序的开发难度。

1.4 硬件接线说明

      本接口需要配合显示设备共同使用，不同显示设备可以参考【相应】的外设使用说明文档。

      MIPI-DSI屏：《硬件外设接口(软件组件)/显示输出/MIPI-DSI》

1. 快速上手

1. 1. 开发环境准备

如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

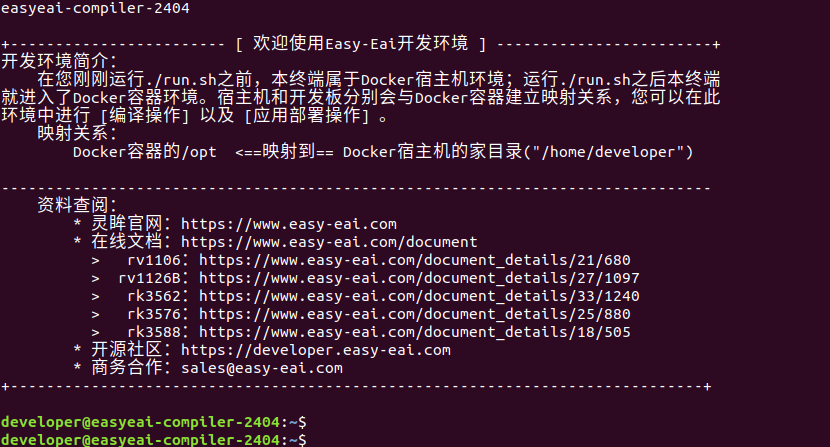

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。

cd ~/develop_environment
./run.sh 2404

* 开发环境版本要与开发板【正在运行】的系统版本【一致】。

* 开发板是其它版本的固件，可以修改对应的./run.sh参数(如2204)，进入到对应的编译环境；也可以把开发板烧录成与编译环境匹配的固件，具体操作可参考《固件烧录与更新》。

2.2 源码下载以及例程编译

      在EASY-EAI编译环境下创建存放源码仓库的管理目录：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

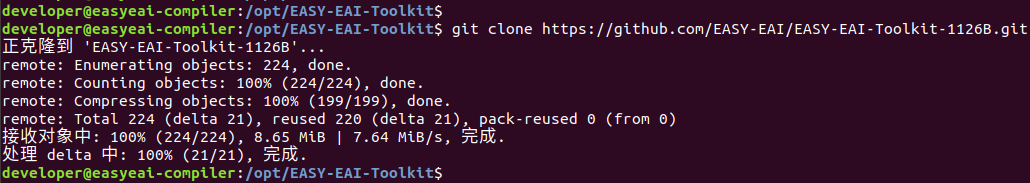

      通过git工具，在管理目录内克隆远程仓库

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此处可能会因网络原因造成卡顿，请耐心等待。

* 如果实在要在gitHub网页上下载，也要把整个仓库下载下来，不能单独下载本实例对应的目录。

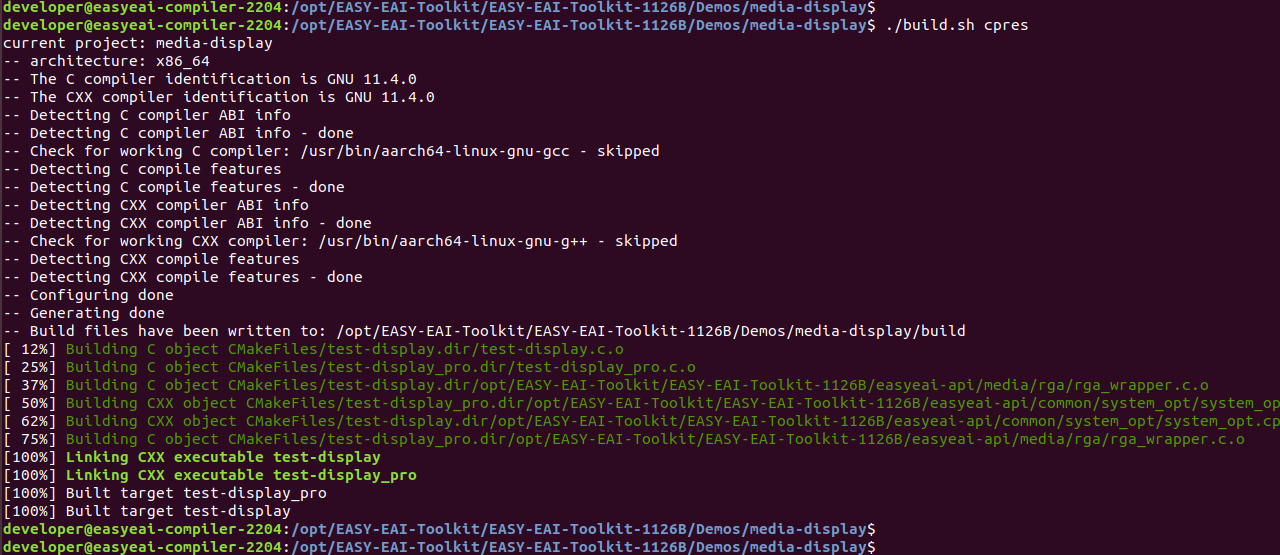

      进入到对应的例程目录执行编译操作，具体命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/media-display/
./build.sh cpres

注：

* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。

sudo apt-get update && sudo apt-get install libdrm-dev -y

2.3 例程运行

      通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：

cd /userdata/Demo/media-display

      例程运行命令如下所示：

./test-display

2.4 运行效果

      例程运行效果如下所示：

API的详细说明，以及API的调用（本例程源码），详细信息见下方说明。

3. 显示接口API说明

3.1 引用方式

      EASY EAI api库位于本仓库的easyeai-api目录中。为方便客户在本地工程中直接调用我们的EASY EAI api库，此处列出工程中需要链接的库以及头文件等，方便用户直接添加。

      关于用到的RGA部分API，源代码路径为EASY-EAI-Toolkit-1126B/easyeai-api/media/rga/。用户可通过源代码了解接口实现，甚至可对源码进行修改。

      而用于显示的部分接口，已经被封装成易用的API接口，相关的接口可以直接查阅EASY-EAI-Toolkit-1126B/easyeai-api/media/display/display.h。具体用法见下方描述：

3.2 初始化plane

      函数原型如下所示。

int disp_init();  //初始化overlay层
int uiLayer_init(); //初始化primary层

      具体介绍如下所示。

3.3 向对应plane提交图像数据

      向overlay层提交数据，函数原型如下所示。

void window_commit(void *ptr/*default BGR888*/, int imgWidth, int imgHeight, int imgRotation);

      向primary层提交数据，函数原型如下所示。

void uiLayer_commit(void *ptr/*default BGR888*/, int imgWidth, int imgHeight);

      具体介绍如下所示。

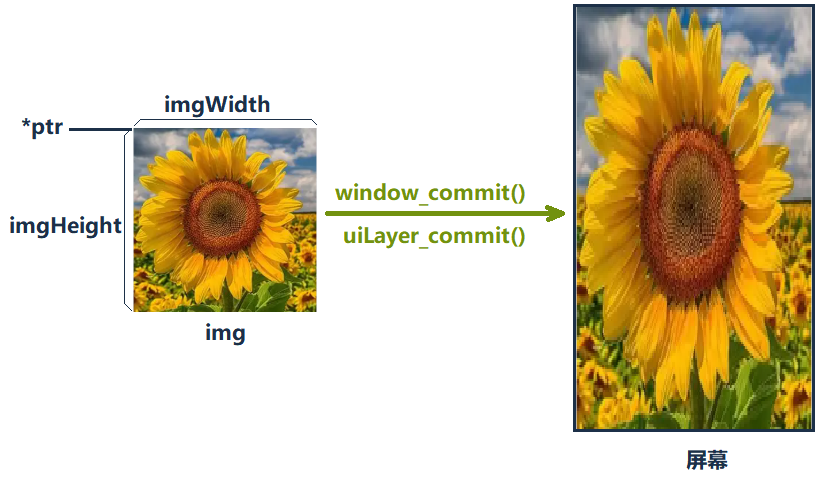

      把图像commit上屏幕后，效果如下所示（会进行拉伸）：

3.4 释放单层资源

      函数原型如下所示。

void disp_release();
void uiLayer_release();

     具体介绍如下所示。

3.5 释放所有资源

      函数原型如下所示。

void disp_exit(void);

      具体介绍如下所示。

3.6 把UI层(primary)置顶

     函数原型如下所示。

void set_uiLayer_on_top(bool onTop);

      具体介绍如下所示。

3.7 设置层间Alpha混合模式

      函数原型如下所示。

void set_alpha_blend_mode(int mode);

     具体介绍如下所示。

4. API测试案例

      示例代码路径为EASY-EAI-Toolkit-1126B/Demos/media-display/test-display.cpp。

      以下为各个API的实际用例。

int main(int argc, char *argv[])
{
    if(disp_init()){
        fprintf(stderr, "display区域始化失败\n");
        return -2;
    }
    printf("成功初始化display区域，正在显示BGR测试图像...\n");

    // 加载图像数据
    size_t image_size = 0;
    char *pbuf = load_test_image(&image_size);
    if (!pbuf) {
        return -1;
    }

    // 把图像显示在窗口里[采用拉伸缩放]
    window_commit(pbuf, 720, 1280, 0);
    printf("按Ctrl+C退出\n");

    // 保持显示
    while (1) {
        // 可以考虑在这里更新图像内容
        sleep(1);
    }

    free(pbuf);
    // disp_release(); //disp_exit();里已经包含了disp_release();动作

    disp_exit();

    return 0;
}
