第 1 部分 引言

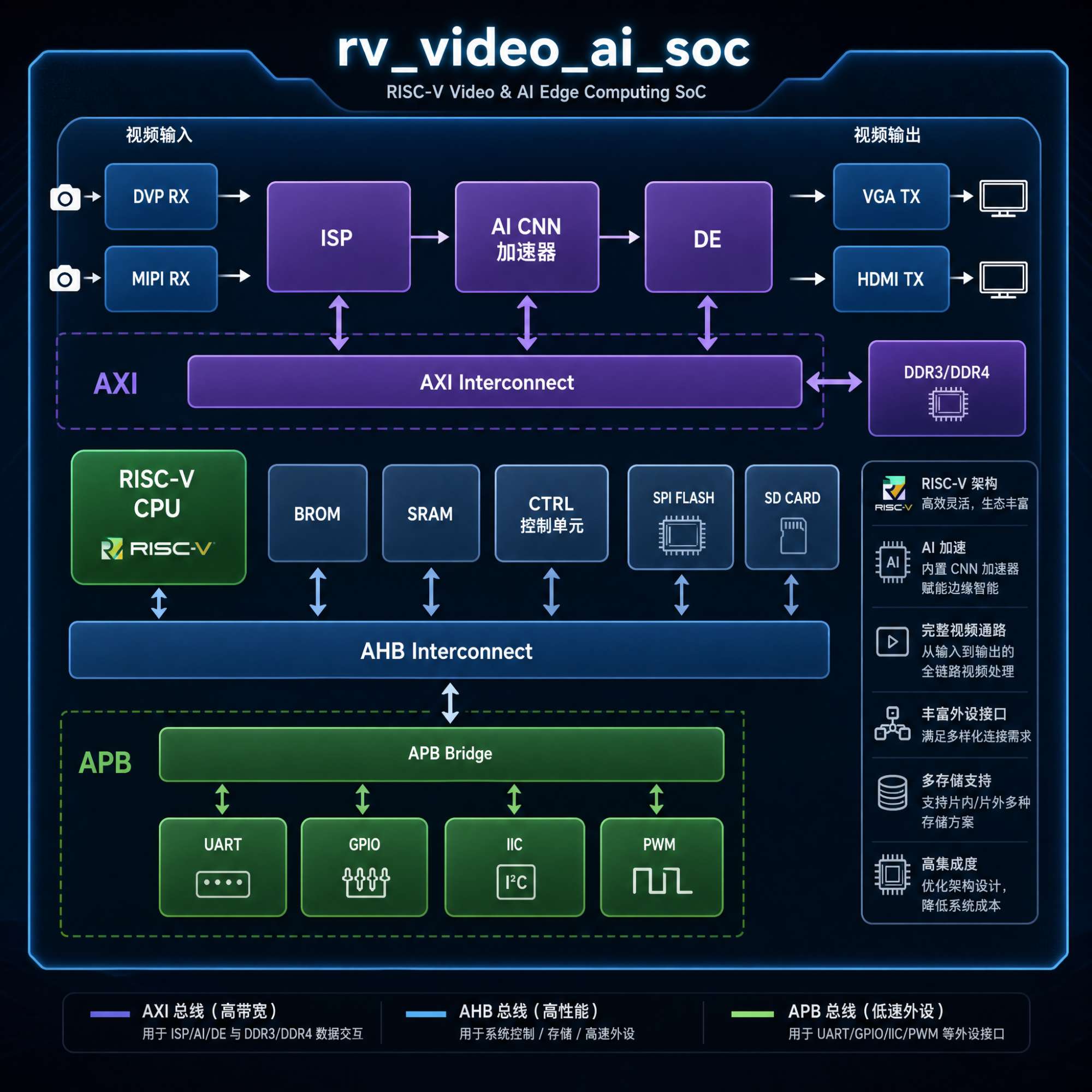

  rv_video_ai_soc 是一款面向视频与 AI 边缘计算的轻量级 RISC-V SoC

  这一款 rv_video_ai_soc 以 RISC-V CPU 为核心，融合了 AI CNN 硬件加速器，构建了从 DVP/MIPI/ISP 视频输入到 VGA/HDMI/DE 视频输出的完整的视频通路，同时集成了 UART/GPIO/IIC/PWM 外设接口，在当今极具热门的存储需求之下，既支持了 SPI FLASH/SD CARD 这类的非易失性片外存储颗粒，也兼容了 DDR3/DDR4 这类的动态内存颗粒

  芯片内部高度集成，通过配套 AXI/AHB/APB 相互交织的总线互联架构，同时搭载 BROM/SRAM 存储单元以及 CTRL 控制单元，共同构成了完整的 rv_video_ai_soc 系统芯片设计

第 2 部分 正文

1. 设计工程环境结构

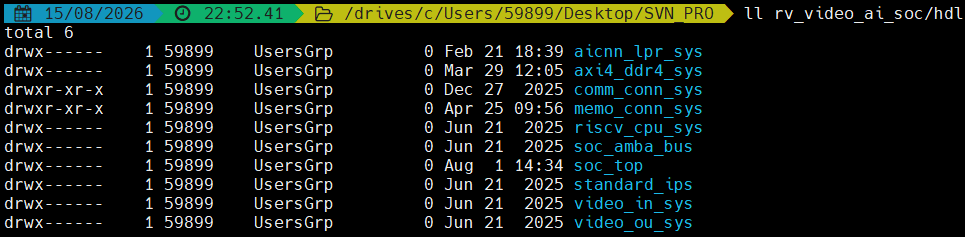

  这款 SoC 的设计工程环境结构如下：（位于 rv_video_ai_soc/hdl 目录之下）

• riscv_cpu_sys
• aicnn_lpr_sys
• video_in_sys
• video_ou_sys
• comm_conn_sys
• memo_conn_sys
• axi4_ddr4_sys
• soc_amba_bus
• standard_ips
• soc_top

2. 设计工程环境描述

  这款 SoC 是由 riscv_cpu_sys，aicnn_lpr_sys，video_in_sys，video_ou_sys，comm_conn_sys，memo_conn_sys，axi4_ddr4_sys，soc_amba_bus，standard_ips，soc_top 十大目录组成的

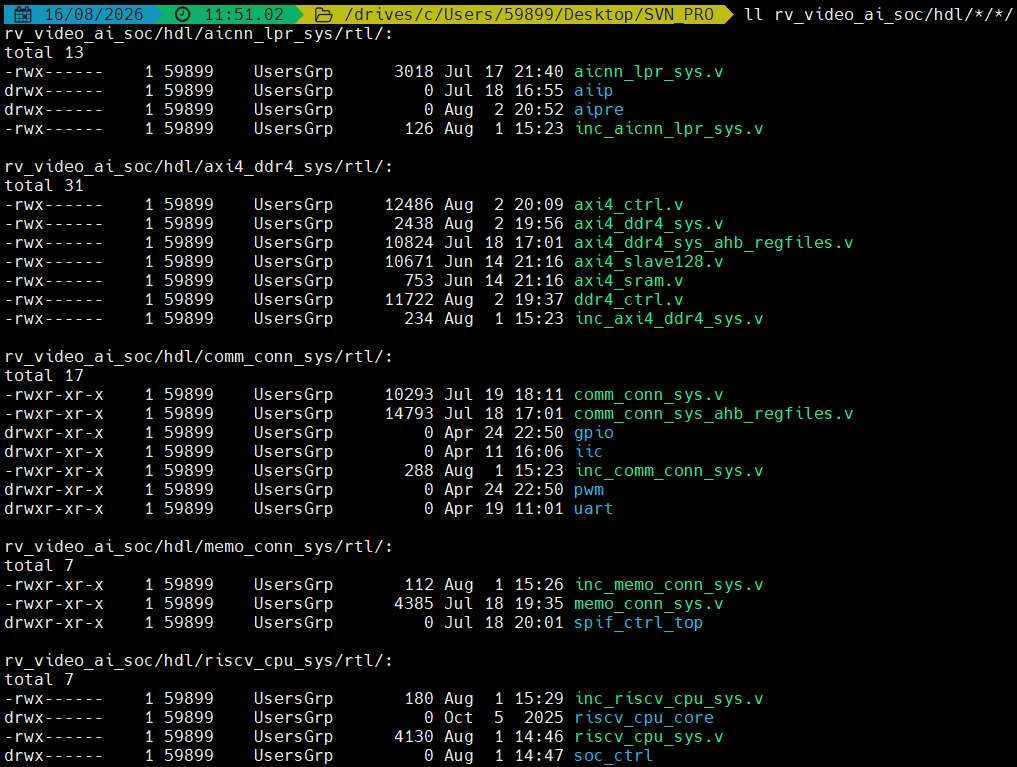

  每个目录之下都有一个 rtl 子目录，包含了整个全部的 RTL 芯片设计代码，其主要是由四种文件组成的：子系统顶层文件（e.g. riscv_cpu_sys.v）（rtl 之下的顶层文件命名和 rtl 之上的目录文件命名是要求一致的），子系统列表文件（e.g. inc_riscv_cpu_sys.v），子系统 IP 设计目录（e.g. riscv_cpu_core），子系统 IP 宏定义文件（e.g. def_riscv_cpu_core.v）

  这款 SoC 的设计工程环境描述如下：

• riscv_cpu_sys 目录：包含了 riscv_cpu_sys 子系统设计文件，soc_ctrl IP 设计目录，riscv_cpu_core IP 设计目录
  • riscv_cpu_sys/rtl/soc_ctrl
  • riscv_cpu_sys/rtl/riscv_cpu_core
  • riscv_cpu_sys/rtl/riscv_cpu_sys.v
  • riscv_cpu_sys/rtl/inc_riscv_cpu_sys.v
• aicnn_lpr_sys 目录：包含了 aicnn_lpr_sys 子系统设计文件，aipre IP 设计目录，aiip IP 设计目录
  • aicnn_lpr_sys/rtl/aipre
  • aicnn_lpr_sys/rtl/aiip
  • aicnn_lpr_sys/rtl/aicnn_lpr_sys.v
  • aicnn_lpr_sys/rtl/inc_aicnn_lpr_sys.v

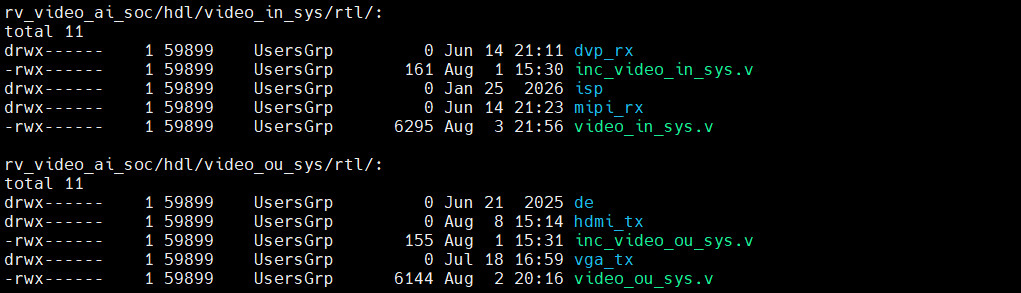

• video_in_sys 目录：包含了 video_in_sys 子系统设计文件，dvp_rx IP 设计目录，mipi_rx IP 设计目录，isp IP 设计目录
  • video_in_sys/rtl/dvp_rx
  • video_in_sys/rtl/mipi_rx
  • video_in_sys/rtl/isp
  • video_in_sys/rtl/video_in_sys.v
  • video_in_sys/rtl/inc_video_in_sys.v
• video_ou_sys 目录：包含了 video_ou_sys 子系统设计文件，vga_tx IP 设计目录，hdmi_tx IP 设计目录，de IP 设计目录
  • video_ou_sys/rtl/vga_tx
  • video_ou_sys/rtl/hdmi_tx
  • video_ou_sys/rtl/de
  • video_ou_sys/rtl/video_ou_sys.v
  • video_ou_sys/rtl/inc_video_ou_sys.v
• comm_conn_sys 目录：包含了 comm_conn_sys 子系统设计文件，uart IP 设计目录，gpio IP 设计目录，iic IP 设计目录，pwm IP 设计目录
  • comm_conn_sys/rtl/uart
  • comm_conn_sys/rtl/gpio
  • comm_conn_sys/rtl/iic
  • comm_conn_sys/rtl/pwm
  • comm_conn_sys/rtl/comm_conn_sys_ahb_regfiles.v
  • comm_conn_sys/rtl/comm_conn_sys.v
  • comm_conn_sys/rtl/inc_comm_conn_sys.v
• memo_conn_sys 目录：包含了 memo_conn_sys 子系统设计文件，spif_ctrl_top IP 设计目录
  • memo_conn_sys/rtl/spif_ctrl_top
  • memo_conn_sys/rtl/memo_conn_sys.v
  • memo_conn_sys/rtl/inc_memo_conn_sys.v
• axi4_ddr4_sys 目录：包含了 axi4_ddr4_sys 子系统设计文件，ddr4_ctrl IP 设计文件，axi4_ctrl IP 设计文件
  • axi4_ddr4_sys/rtl/axi4_sram.v
  • axi4_ddr4_sys/rtl/axi4_slave128.v
  • axi4_ddr4_sys/rtl/axi4_ctrl.v
  • axi4_ddr4_sys/rtl/ddr4_ctrl.v
  • axi4_ddr4_sys/rtl/axi4_ddr4_sys_ahb_regfiles.v
  • axi4_ddr4_sys/rtl/axi4_ddr4_sys.v
  • axi4_ddr4_sys/rtl/inc_axi4_ddr4_sys.v

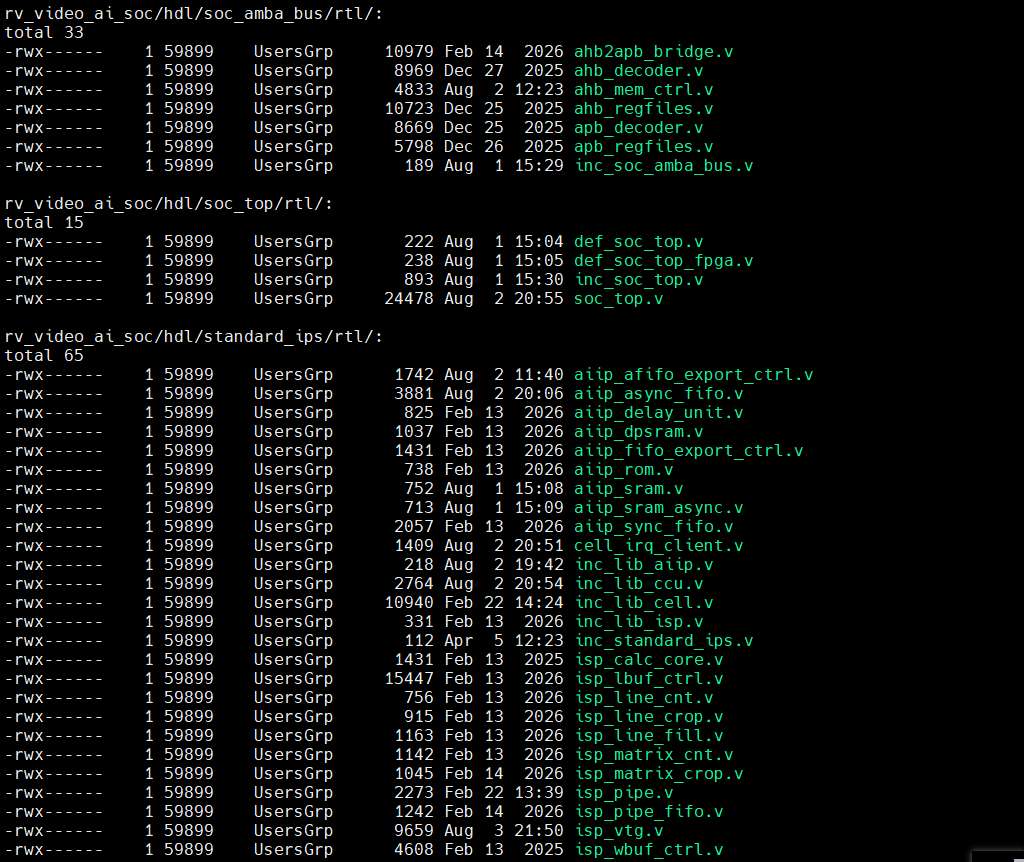

• soc_amba_bus 目录：包含了 AHB/APB 之类的 soc_amba_bus 互联总线相关的 IP 设计文件
  • soc_amba_bus/rtl/ahb2apb_bridge.v ：AHB 转 APB 总线转换桥
  • soc_amba_bus/rtl/ahb_decoder.v ：AHB 总线译码桥
  • soc_amba_bus/rtl/ahb_mem_ctrl.v ：AHB 存储控制器（通过 AHB 读写存储器）
  • soc_amba_bus/rtl/ahb_regfiles.v ：AHB 寄存器文件（通过 AHB 访问和配置寄存器）
  • soc_amba_bus/rtl/apb_decoder.v ：APB 总线译码桥
  • soc_amba_bus/rtl/apb_regfiles.v ：APB 寄存器文件（通过 APB 访问和配置寄存器）
  • soc_amba_bus/rtl/inc_soc_amba_bus.v
• standard_ips 目录：包含了 FIFO/SRAM/PIPE 之类的 standard_ips 标准单元相关的 IP 设计文件
  • standard_ips/rtl/aiip_async_fifo.v ：AIIP FIFO 单元（异步设计，支持跨时钟域）
  • standard_ips/rtl/aiip_delay_unit.v ：AIIP 流水延迟单元（支持参数配置）
  • standard_ips/rtl/aiip_dpsram.v ：AIIP SRAM 单元（双口读写，寄存器输出/读）
  • standard_ips/rtl/aiip_afifo_export_ctrl.v：AIIP FIFO 读阈值控制单元（异步设计）
  • standard_ips/rtl/aiip_fifo_export_ctrl.v ：AIIP FIFO 读阈值控制单元（同步设计）
  • standard_ips/rtl/aiip_rom.v ：AIIP ROM 单元（可通过宏定义来控制组合逻辑输出和时序逻辑输出）
  • standard_ips/rtl/aiip_sram.v ：AIIP SRAM 单元（寄存器输出/读）
  • standard_ips/rtl/aiip_sram_async.v ：AIIP SRAM 单元（组合逻辑输出/读）
  • standard_ips/rtl/aiip_sync_fifo.v ：AIIP FIFO 单元（同步设计，支持数据缓存）
  • standard_ips/rtl/cell_irq_client.v ：CELL 中断处理标准单元（支持中断状态屏蔽，强制，清除）
  • standard_ips/rtl/inc_lib_aiip.v
  • standard_ips/rtl/inc_lib_isp.v
  • standard_ips/rtl/inc_lib_ccu.v ：这个文件是特殊的，内部就是大量的 CCU 标准单元 IP 设计代码，而不是文件列表
  • standard_ips/rtl/inc_lib_cell.v ：这个文件是特殊的，内部就是大量的 CELL 标准单元 IP 设计代码，而不是文件列表
  • standard_ips/rtl/inc_standard_ips.v
  • standard_ips/rtl/isp_calc_core.v ：ISP 窗滤波设计单元
  • standard_ips/rtl/isp_lbuf_ctrl.v ：ISP 行缓存设计单元
  • standard_ips/rtl/isp_line_cnt.v ：ISP 图像行计数单元（带握手机制）
  • standard_ips/rtl/isp_line_crop.v ：ISP 图像行裁剪单元（带握手机制）
  • standard_ips/rtl/isp_line_fill.v ：ISP 图像行填充单元（带握手机制）
  • standard_ips/rtl/isp_matrix_cnt.v ：ISP 图像矩阵计数单元（带握手机制）
  • standard_ips/rtl/isp_matrix_crop.v ：ISP 图像矩阵裁剪单元（带握手机制）
  • standard_ips/rtl/isp_pipe.v ：ISP REG 缓存单元（带反压功能）
  • standard_ips/rtl/isp_pipe_fifo.v ：ISP FIFO 缓存单元（带反压功能）
  • standard_ips/rtl/isp_vtg.v ：ISP 视频测试产生器
  • standard_ips/rtl/isp_wbuf_ctrl.v ：ISP 窗缓存设计单元
• soc_top 目录：包含了 soc_top 系统设计文件，以及 ASIC 系统宏定义文件 def_soc_top.v 和 FPGA 系统宏定义文件 def_soc_top_fpga.v
  • soc_top/rtl/def_soc_top.v
  • soc_top/rtl/def_soc_top_fpga.v
  • soc_top/rtl/soc_top.v
  • soc_top/rtl/inc_soc_top.v
  • soc_top/doc/design_report ：文档相关的，目前已删除
  • soc_top/doc/design_specification：文档相关的，目前已删除
  • soc_top/doc/verification_plan ：文档相关的，目前已删除
  • soc_top/spy/rpt ：SPYGLASS 相关的，目前已删除
  • soc_top/spy/sgdc ：SPYGLASS 相关的，目前已删除
  • soc_top/spy/waive ：SPYGLASS 相关的，目前已删除

本文来源于 rv_video_ai_soc 这款 SoC 的《工程环境》专题文章
