走进现代化的SMT（表面贴装技术）车间，你可能会看到这样的景象：一条条高速运转的产线旁，曾经需要数十名质检员瞪大眼睛检查的PCB板，现在正接受着一台台不起眼的“盒子”的精准审视。它们不眠不休，目光如炬，任何微小的焊接不良、划痕、异物都难逃它的“法眼”。

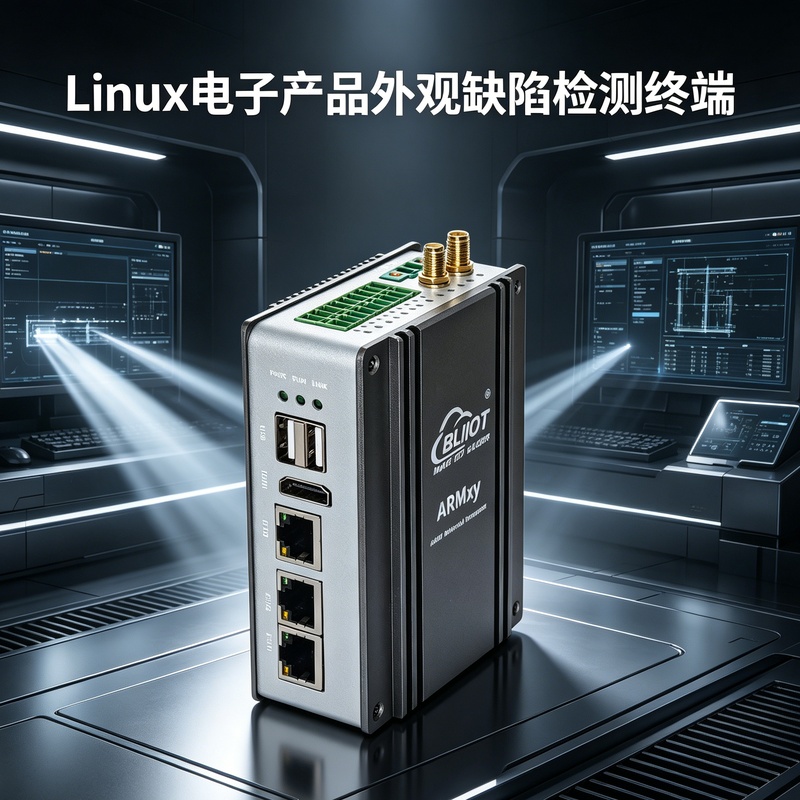

这个“盒子”，正是我们今天的主角——电子产品外观缺陷检测终端。它并非遥不可及的科幻产品，而是正实实在在推动电子制造智能化的核心力量。本文将以PCB板检测为实际案例，深入浅出地探讨它如何解决行业痛点，并重塑质检流程。

一、 传统质检的“阿喀琉斯之踵”

在电子产品体积不断缩小、集成度越来越高的今天，PCB（印刷电路板）上的线路和元器件如同微缩的城市，错综复杂。任何一处微米级的缺陷，比如锡膏印刷的“少锡”或“连锡”、元器件贴装的“偏移”或“立碑”，都可能导致整个产品报废，带来巨大的成本损失。

传统的人工目检（VI）存在天然的瓶颈：

• 速度慢，效率低：人眼需要频繁休息，长时间注视微小元件极易疲劳，检测效率远低于产线速度，成为制约产能的瓶颈环节。

• 标准不一，漏检率高：不同质检员的经验和主观判断标准不同，导致检出率不稳定。据统计，人工目检的漏检率在20%-30%并不罕见。

• 招工难，成本高：重复、枯燥的检测工作对年轻一代缺乏吸引力，且持续的培训和管理成本高昂。

二、 一台终端的自我修养：它凭什么能“看清”一切？

应对上述挑战，电子产品外观缺陷检测终端应运而生。它并非简单的工业相机，而是集成了强大边缘计算能力的AI视觉系统。它的核心能力，可以概括为“看得清、想得快、不怕用”。

• “看得清”：强大的视频处理能力与多路支持
  面对高速产线上移动的PCB板，终端必须能“捕捉”到清晰的瞬间。它支持接入多路高分辨率工业相机，同时从不同角度、不同工位（如炉前、炉后）对PCB进行“全景扫描”。比如，一台终端可以同时连接4-8个摄像头，对模组底部的焊点、侧面元件的引脚进行立体式拍摄，确保没有一个检测死角。强大的视频处理引擎保证了在高帧率下，图像依然清晰、无拖影，为后续的AI分析打下坚实基础。
• “想得快”：顶级的AI推理性能
  捕捉到图像只是第一步，如何快速、准确地识别出缺陷才是关键。这得益于终端内置的专用AI加速芯片。当图像数据传入后，经过训练的深度学习模型（例如，用于识别焊点有无、元件极性是否正确的模型）能在毫秒级内完成推理，判断出当前PCB是“OK”还是“NG”（不合格）。它甚至能对缺陷进行分类和定位，比如“第3行第2个焊点存在虚焊”，为后续的维修提供精确指引。这种本地化的AI推理，无需将海量数据上传到云端，极大降低了延迟，保证了产线的实时性要求。
• “不怕用”：工业级的可靠与稳定
  电子产品生产车间是一个严苛的环境，存在灰尘、震动、温度变化等干扰。市面上的普通电脑难以胜任。而外观缺陷检测终端专为工业场景设计，采用无风扇、宽温宽压设计，具备出色的抗振、防尘和电磁兼容能力。它能7x24小时不间断稳定运行，确保产线质检环节永不“掉线”。

三、 实战案例：PCB板缺陷检测的“降维打击”

让我们具体看一个PCB板焊锡缺陷检测的案例。

场景：一家手机主板代工厂，产线速度60片/分钟，需要检测PCB板上的BGA（球栅阵列）芯片焊接是否良好。

痛点：BGA焊点被封装在芯片底部，人眼根本无法直接观察，只能用X光机抽检，效率极低，无法实现全检。

解决方案：引入外观缺陷检测终端。

• 部署方式：在回流焊炉后，安装一个检测工位。终端连接两台高分辨率工业相机，分别从PCB板的两个侧方向进行拍摄。

• AI模型：训练一个针对BGA焊点“虚焊”和“枕头效应”等隐蔽缺陷的AI模型。

• 工作流程：产线上的PCB经过时，相机拍摄图像，终端内置的AI模型立即进行分析。分析结果分为三类：合格品、可疑品（需要人工复判）、不合格品。终端通过I/O信号或网络通信，直接控制产线机构，将不合格品自动剔除。

效果：

• 效率飞跃：从过去的人工抽检变为现在的在线全检，检测速度与产线完全同步。

• 精度提升：AI模型对BGA隐藏缺陷的检出率达到99.5%以上，远超传统人工。

• 成本优化：单条产线可减少2-3名质检员，降低了长期的人力成本和管理复杂度。同时，有效的拦截避免了不良品流入下一环节，减少了返修和报废的成本。

• 数据驱动：所有检测数据（缺陷类型、位置、数量）都被记录、分析，为工艺改进提供了数据支撑。

电子产品外观缺陷检测终端，以其强大的视频处理、秒级的AI推理、多路支持能力和工业级可靠性，正成为电子制造领域不可或缺的“智慧眼睛”和“果断大脑”。它不仅是解决“用工难”和“效率低”的应急方案，更是迈向“智能制造”，实现质量数据化、透明化、可预测性的关键一步。

从PCB的焊点，到手机外壳的划痕，再到连接器PIN针的平整度，随着AI模型的不断迭代和终端算力的持续升级，可以预见，外观缺陷检测终端所覆盖的场景将越来越广，其“火眼金睛”将守护着每一件电子产品的诞生，让“零缺陷”制造不再是遥不可及的梦想。
