1. GStreamer介绍

GStreamer 是用来构建流媒体应用的开源多媒体框架(framework)。其目标是要简化音/视频应用程序的开发。

1.1 基本概念

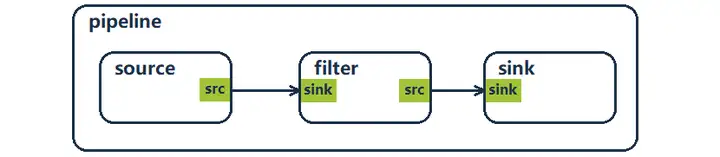

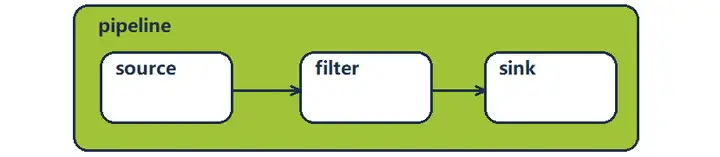

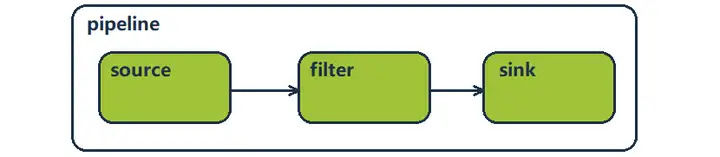

管线(pipeline)：又称为管道或流水线，是一个完整的GStreamer工作流，即：一个多媒体任务处理的基本单元（必须要以source类【元素】开头，以sink类【元素】结尾）。

元素(element)：GStreamer工作流中的每一个节点，例如source类元素、filter类元素、sink类元素。元素与元素之间通过【管道】进行数据传递（而【管道】又通过【衬垫】与【元素】进行连接）。

衬垫(Pad)：数据通过衬垫进入或离开这个元素，输入衬垫叫sinkPads，输出衬垫叫srcPads，每个元素都会至少一个衬垫，如source类元素和sink类元素。

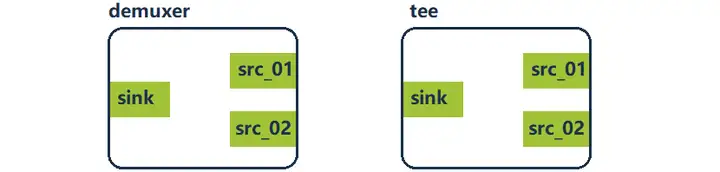

有些元素会有多个衬垫，比如：解复用器（demuxer）和分流器（tee）。

1.2 Gstreamer工具

gst-launch-1.0：gst-launch-1.0是Gstreamer中一个常用和强大的工具，用于创建并启动多媒体管道图。它可以从标准命令行读取管道图的描述，用户可以在命令行中直接运行该描述。它不需要复杂的编程或脚本，使用户方便地测试和调试管道图。

gst-inspect-1.0：gst-inspect-1.0可以打印出可用 GStreamer 插件的信息、特定插件的信息或特定元素的信息。当在没有PLUGIN或ELEMENT参数的情况下执行时，gst-inspect-1.0将打印所有插件和元素的列表以及sumary。当使用PLUGIN或ELEMENT参数执行时，gst-inspect-1.0将打印有关该插件或元素的信息。

1.3 Gstreamer调试信息

使用GST_DEBUG环境变量，可查看调用Gstreamer时所产生的打印信息。比如在终端输入以下命令。

export GST_DEBUG=2

如果想看到更详细的信息，调试等级可设为3。

2. 编码

下文用到的video节点，可以通过以下几篇文章查询：

MIPI-CSI：《外设接口使用说明/摄像头/MIPI-CSI摄像头》

USB Camera：《外设接口使用说明/摄像头/USB摄像头》

2.1 保存录像

通过串口调试或ssh调试，进入开发板环境：

经查询，cam0的设备节点是video23。

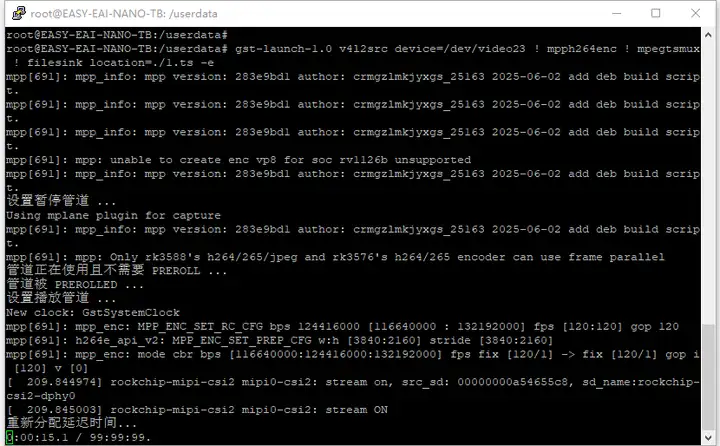

输入下方命令，即可对video23节点进行录像。效果如下图所示。

gst-launch-1.0 v4l2src device=/dev/video23 ! mpph264enc ! mpegtsmux ! filesink location=./1.ts -e

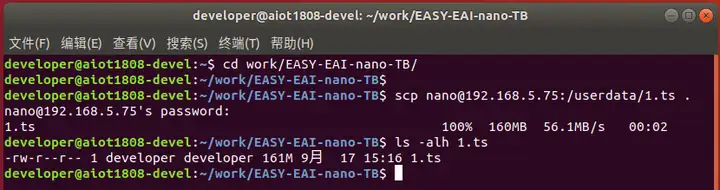

按下组合键【Ctrl+C】后即可退出录像，并得到一个ts文件(MPEG-TS：MPEG Transport Stream)。可在PC端Ubuntu系统用scp的方式从板卡拉取ts文件，并且可以通过vlc对其解码播放。

调整帧率录制：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! videoconvert ! mpph264enc ! mpegtsmux ! filesink location=./1.ts -e

调整分辨率和帧率录制：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,width=1280,height=800,framerate=30/1 ! videoconvert ! mpph264enc ! mpegtsmux ! filesink location=./1.ts -e

除了ts格式，还有通过下方命令录制其它格式的视频：

-flv格式录制：

gst-launch-1.0 v4l2src device=/dev/video23 ! mpph264enc ! h264parse ! flvmux ! filesink location=./1.flv -e

-裸流录制：

gst-launch-1.0 v4l2src device=/dev/video23 ! mpph264enc ! filesink location=./1.h264 -e

2.2 UDP推流

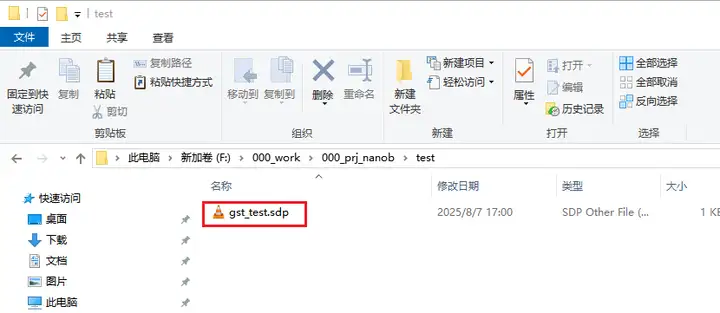

首先创建一个名为gst_test.sdp的文件。

用记事本打开此文件，添加如下内容（注意两个IP地址均为用户电脑的IP地址）：

v=0
o=- 0 0 IN IP4 192.168.3.191
s=H.264 Stream from RK3576
c=IN IP4 192.168.3.191
t=0 0
m=video 8554 RTP/AVP 96
a=rtpmap:96 H264/90000

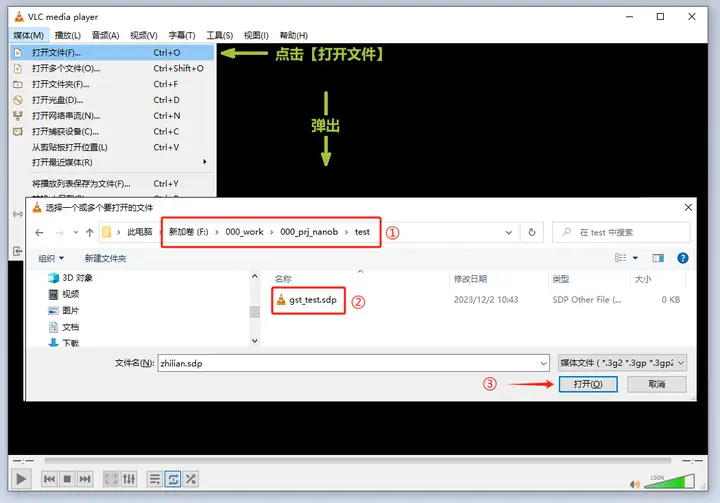

然后通过vlc打开刚才设置的文件，如下图所示：

通过adb shell进入【开发板环境】，输入下方命令（注意命令中的IP地址为用户电脑的IP地址），即可对video节点编码，并通过UDP推流到PC的vlc上。

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! mpph264enc ! h264parse ! rtph264pay config-interval=1 ! queue max-size-buffers=100 leaky=downstream ! udpsink host=192.168.3.191 port=8554 sync=false

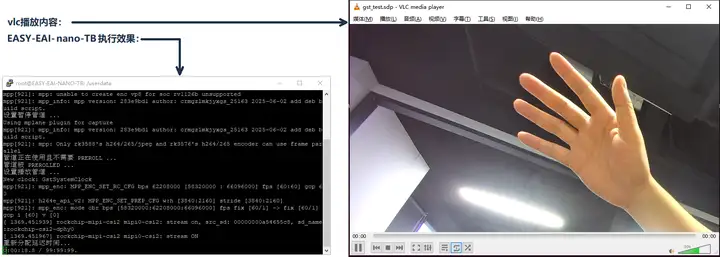

执行现象如下：

2.3 rtsp服务器

如果要用gstreamer搭建rtsp服务器，则需要额外的库以及第三方基于此库开发的gstreamer应用。

首先，用apt-get安装rtspServer相关的库，命令如下：

sudo apt-get install libgstrtspserver-1.0-dev

安装【成功】后，获取rtspServer应用的源码，命令如下：

wget https://raw.githubusercontent.com/GStreamer/gst-rtsp-server/1.14/examples/test-launch.c

然后通过下方命令编译此源码：

gcc test-launch.c -o test-launch $(pkg-config --cflags --libs gstreamer-1.0 gstreamer-rtsp-server-1.0)

成功生成test-launch后，通过下方命令，运行此rtspServer。

./test-launch "v4l2src device=/dev/video23 ! mpph264enc ! rtph264pay name=pay0 pt=96"

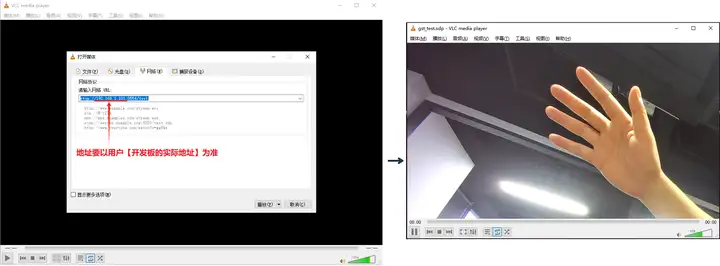

最后用vlc通过8554端口拉取rtsp流。

若要指定分辨率和帧率，可以采用下方的例子：

./test-launch "v4l2src device=/dev/video23 ! video/x-raw,width=1920,height=1080,framerate=30/1 ! videoconvert !  mpph264enc ! rtph264pay name=pay0 pt=96"

2.4 注意事项

编码时要注意编码帧率，不能超过编码格式的最大能力。（假如编h.264的最大帧率只能到30帧，那么给h.264编到60帧。无论是录制还是推流，再解码端都会发生异常）

3. 解码

3.1 录像文件解码

如果录像文件名为1.ts，并且位于/userdata/目录中，就执行下方命令即可用gstreamer解码并播放。否则需要调整一下文件位置。

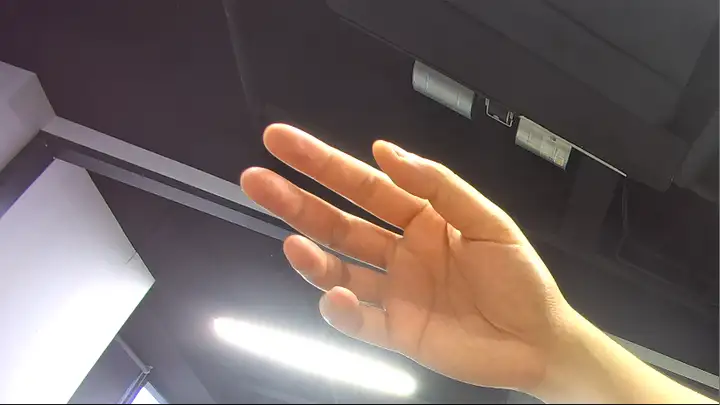

命令执行后，桌面系统会出现一个窗口，并播放文件的内容，效果如下所示。

gst-launch-1.0 filesrc location=/userdata/1.ts ! tsdemux ! queue ! h264parse ! mppvideodec ! videoflip method=1 ! autovideosink

注：如果无法满屏播放，请参考一下本文的==2.1保存录像==章节，调整一下分辨率。

同样文件在/userdata/目录中，播放flv格式视频：

gst-launch-1.0 filesrc location=./1.flv ! flvdemux ! h264parse ! mppvideodec ! videoconvert ! videoflip method=1 ! autovideosink

播放h.264裸流视频：

gst-launch-1.0 filesrc location=/userdata/1.h264 ! h264parse ! mppvideodec ! videoflip method=1 ! autovideosink sync=false

3.2 rtsp拉流解码

执行下方命令，即可对一个地址为rtsp://admin:a12345678@192.168.5.68的IPCamera进行拉流并显示。

gst-launch-1.0 rtspsrc location=rtsp://admin:a12345678@192.168.5.68 ! rtph264depay ! h264parse ! mppvideodec ! videoflip method=1 ! autovideosink sync=false

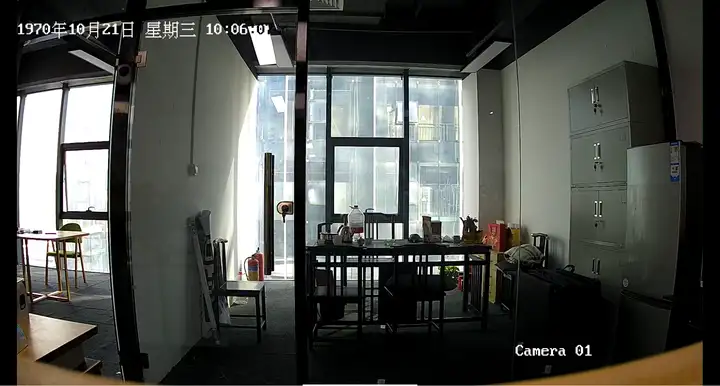

命令执行后，MIPI-DSI屏上会出现一个窗口，并播放IPCamera的内容，效果如下所示。

4. 分流器使用(tee)

tee是一个很常用的元素。比如有一个需要边用屏幕播放摄像头画面，又要边把摄像头的画面录下来应用场景，就需要用到分流器。

命令如下：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! tee name=t t. ! queue ! videoflip method=1 ! autovideosink sync=false t. ! queue ! mpph264enc ! mpegtsmux ! filesink location=./1.ts

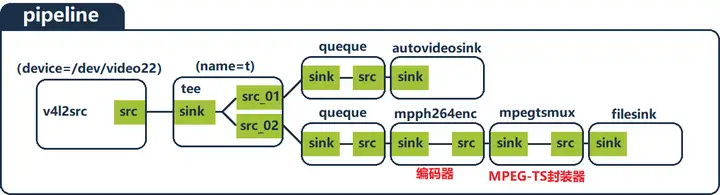

节点图解：

命令可拆分为三个部分理解：

第一部分，取视频流：

gst-launch-1.0 v4l2src device=/dev/video23 ! video/x-raw,framerate=30/1 ! tee name=t

第二部分，复制一份视频流到显示窗口（autovideosink）：

t. ! queue ! videoflip method=1 ! autovideosink sync=false

第三部分，复制一份视频流到编码器，最终打包成ts文件：

t. ! queue ! mpph264enc ! mpegtsmux ! filesink location=./1.ts

4.1 注意事项

分流器的实现原理是通过CPU复制一份，送入管道，因此如果用于处理原格式(YUV/RGB等)数据，将会加大CPU以及内存的开销。

5. gst-inspect-1.0使用

5.1 列出所有元素

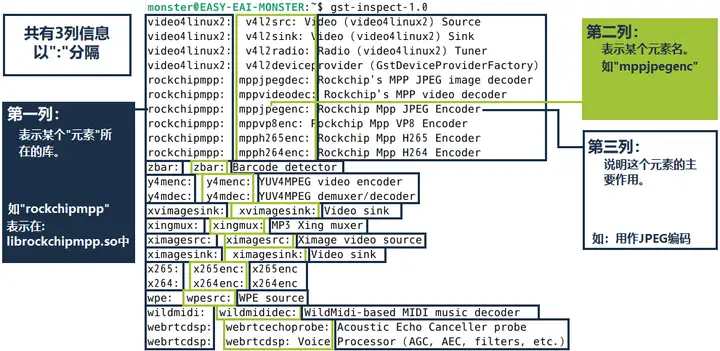

直接输入gst-inspect-1.0命令即可列出所有元素，及其简要描述，如下所示。

gst-inspect-1.0

5.2 查看元素信息

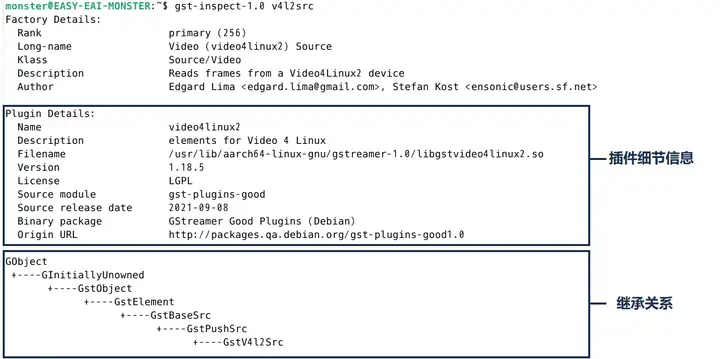

采用gst-inspect-1.0加元素名的方式，即可查看这个元素的详细信息，如下所示。

gst-inspect-1.0 v4l2src

5.3 使用技巧

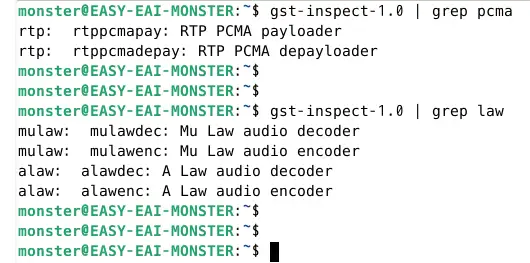

gst-inspect-1.0可以配合grep来初步筛选自己感兴趣的【元素】，比如pcma格式相关的音频插件元素，如下所示。

gst-inspect-1.0 | grep pcma
gst-inspect-1.0 | grep law

6. Gstreamer文档

Gstreamer文档的官网地址：

https://gstreamer.freedesktop.org/documentation/?gi-language=c
