摘要

这篇文章基于当前项目真实代码，讲清楚鸿蒙真机云平台第一阶段怎么落地：
真机接入、画面代理、Web 控制、平台治理闭环。

核心目标不是“能投屏”，而是“能作为测试平台能力稳定运行”。

---

一、先说结论（给赶时间的同学）

• 当前链路是鸿蒙真机链路，不是模拟器
• 画面链路是 JPEG 帧流（不是 WebRTC / H264）
• 控制链路是 /touch（手势注入）+ /control（画质控制）
• 平台要跑稳，关键在占用、保活、回收和异常自愈

---

二、为什么“远控可用”不等于“平台可用”

很多团队做到“能看见、能点击”就收工，后面会很快遇到四个问题：

1. 设备状态漂移：页面显示可用，平台却占用中
2. 并发一上来就抖：触控延迟、帧丢失、超时增多
3. 单次截图干扰实时控制：调试体验很差
4. 异常恢复靠人工重启：值班成本高

所以这篇重点不是炫技，而是把这四类问题提前收敛掉。

---

三、当前项目的整体架构

我把鸿蒙云真机链路拆成四层：

1. 设备层：Harmony 真机 + hdc + UiTest
2. Agent 层：server_harmony.py + device_harmony.py + proxy_harmony.py

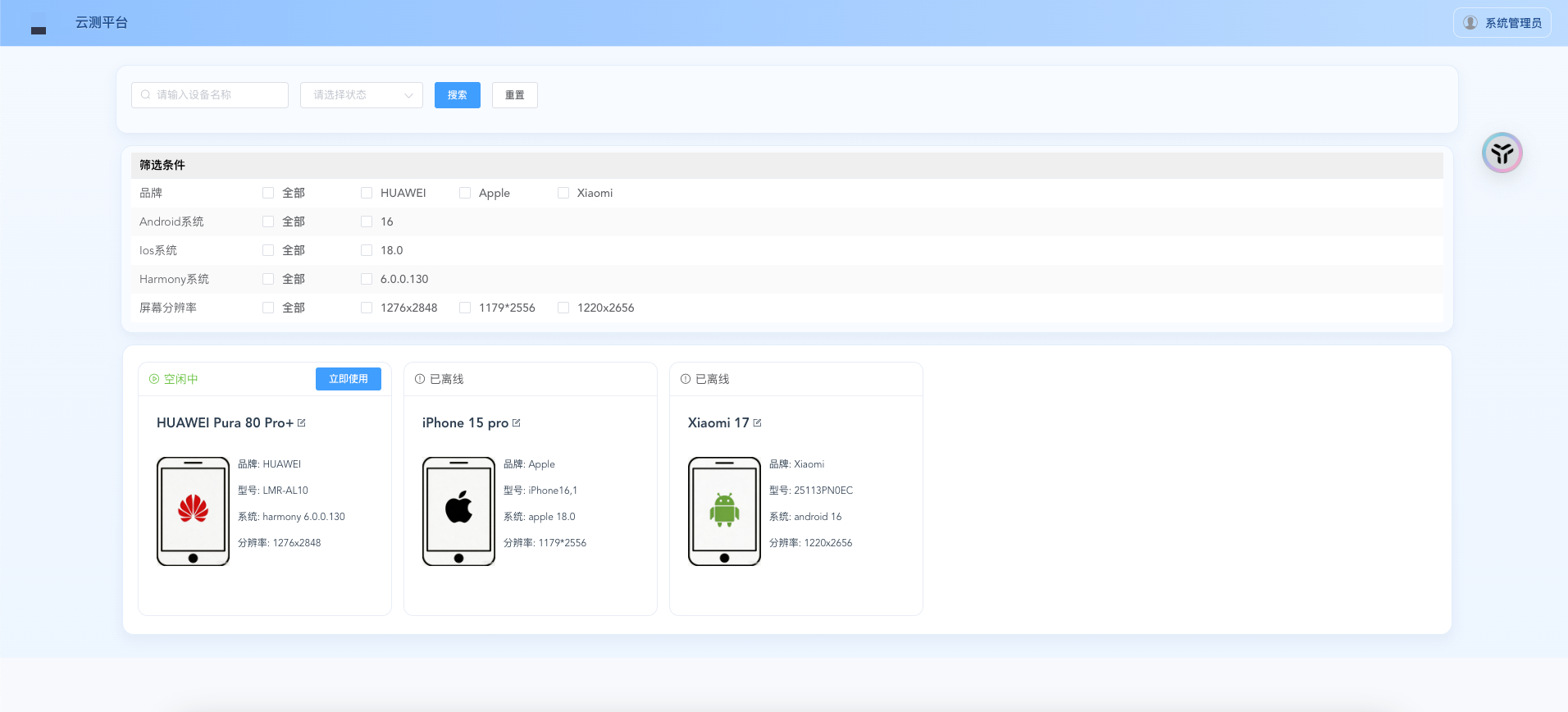

3. 平台层：设备注册、占用、保活、回收
4. 前端层：远控页面（画面渲染 + 触控映射）

---

四、投流实现原理

核心流程就是四步：

1. 推送 agent.so 到手机 /data/local/tmp/agent.so
2. 执行 uitest start-daemon singleness 启动服务
3. 用 hdc fport 把本地端口映射到设备 8012
4. 客户端通过 _uitestkit_rpc_message_head_/_tail_ 协议收发命令和 JPEG 帧

4.1 agent.so 推送与 daemon 启动

REMOTE_AGENT_PATH = "/data/local/tmp/agent.so"
HDC_REMOTE_PORT = 8012

def _prepare_agent(self):
    ...
    code, out, err = hdc_util.run_hdc(
        self.serial, ["file", "send", local_agent, REMOTE_AGENT_PATH], timeout=180
    )
    if code != 0:
        raise RuntimeError("push agent.so failed: ...")

def _start_uitest_daemon(self):
    hdc_util.hdc_shell(self.serial, "param set persist.ace.testmode.enabled 1", timeout=15)
    code, out, err = hdc_util.hdc_shell(self.serial, "uitest start-daemon singleness", timeout=45)

4.2 fport 映射到 8012

def _forward_tcp(self, remote_port: int) -> int:
    local_port = _alloc_local_port()
    local = "tcp:{}".format(local_port)
    remote = "tcp:{}".format(int(remote_port))
    code, out, err = hdc_util.run_hdc(self.serial, ["fport", local, remote], timeout=20)

4.3 协议头尾与消息结构

HEADER_BYTES = b"_uitestkit_rpc_message_head_"
TAILER_BYTES = b"_uitestkit_rpc_message_tail_"

项目里的包结构是：

• 头标识（header）
• 4 字节 sessionId
• 4 字节 body 长度
• body（JSON 或帧数据）
• 尾标识（tailer）

4.4 投流启动命令（startCaptureScreen）

payload = {
    "module": "com.ohos.devicetest.hypiumApiHelper",
    "method": "Captures",
    "params": {"api": "startCaptureScreen", "args": {"options": options}},
}
ret = self._send_request(payload, timeout=8.0)
self._capture_session_id = int(ret["sessionId"])

之后服务端会持续回传 JPEG 帧，前端/代理不断绘制即可形成实时画面。

4.5 agent.so 从哪来（来源说明）

• 我们项目里明确依赖一个本地 harmony/agent.so，并在运行时推送到设备：

  local_agent = os.path.join(root, "harmony", "agent.so")
  ...
  run_hdc(self.serial, ["file", "send", local_agent, REMOTE_AGENT_PATH], timeout=180)


• 设备端是通过 uitest start-daemon singleness 去加载扩展并启动服务；
• 这个机制对应 OpenHarmony 自动化测试框架的扩展能力（uitest/arkxtest 体系），可以在公开仓库看到相关实现入口和命令能力。

公开仓库参考：

• OpenHarmony testfwk_arkxtest

实操上更准确的说法是：
agent.so 是基于 uitest 扩展机制加载的动态库，Hypium IDE 插件会在运行时下发；我们在自研平台里复用了同一思路，把 agent.so 显式纳入 agent 启动流程。

---

五、真机接入链路：从 hdc 发现到平台可见

5.1 Agent 轮询 hdc 目标，发现新设备

async def harmony_device_poll():
    target_list = []
    while True:
        await gen.sleep(1)
        new_list = hdc_util.list_targets()
        ...

这一段决定了“设备是否能稳定被发现”。项目里是 1 秒轮询，属于偏稳妥做法。

5.2 初始化 HarmonyDevice 并上报平台

device = HarmonyDevice(serial, FREE_PORT)
await device.init()
DEVICES[serial] = device
await HBC_HARMONY.device_update(
    {
        "command": "init",
        "serial": serial,
        "agent": device.addrs,
        "properties": await device.properties(),
    }
)

这里重点是 addrs，后续前端所有控制都依赖它给出的 harmonyServerAddress。

5.3 设备下线时同步删除

if serial in DEVICES:
    DEVICES[serial].close()
    DEVICES.pop(serial, None)
    await HBC_HARMONY.device_update({"command": "delete", "serial": serial})

这一步做对了，平台状态才不会出现“僵尸设备”。

---

六、画面链路：为什么当前阶段用 JPEG 帧流

先说答案：为了先把平台跑稳。
你现在这套项目是“先稳定、再升级编码方案”的典型正确路径。

6.1 代理明确就是 JPEG 流

"""
Per-device WebSocket proxy: /screen (JPEG stream), /touch (JSON, compatible with Android scrcpy proxy).
"""

6.2 画质策略在代理层统一控制

class StreamConfig:
    @classmethod
    def encode_options(cls):
        if cls.mode == "low":
            return {"scale": 0.4, "quality": 15, "passthrough": False}
        if cls.mode == "middle":
            return {"scale": 0.6, "quality": 30, "passthrough": False}
        return {"scale": 1.0, "quality": 75, "passthrough": True}

这意味着前端只管“切档位”，不需要懂编码细节。

6.3 帧采集 + 广播给多客户端

jpeg = await loop.run_in_executor(None, lambda: UI_RPC_SCREEN.wait_capture_frame(1.5))
...
fut = client.write_message(frame, binary=True)

前端对应接收：

let ws = new WebSocket("ws://" + this.device.sources.harmonyServerAddress + "/screen");
ws.onmessage = (message) => {
  if (message.data instanceof Blob) {
    this.drawBlobImageToCanvas(message.data, this.canvas.bg, this.display.width > this.display.height);
  }
};

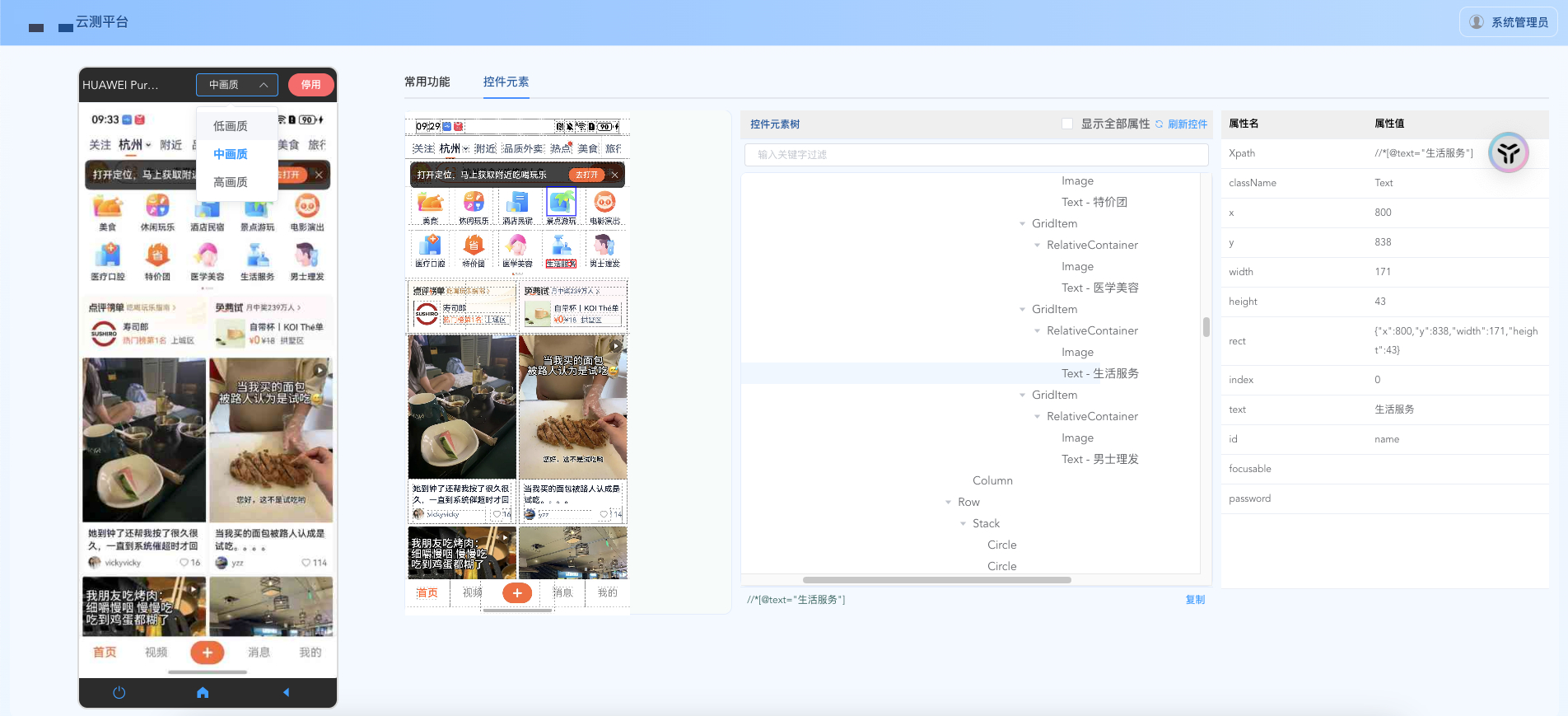

【远控中画质】

【远控高画质】

---

七、控制链路：/touch + /control 双通道

7.1 /control 负责控制指令配置（如画质）

const ws = new WebSocket("ws://" + this.device.sources.harmonyServerAddress + "/control");
...
this.sendControlCommand({ type: "setScreenMode", detail: target })

代理侧回执：

if cmd in ("setScreenMode", "screen"):
    StreamConfig.set_mode(data.get("detail") or "middle")
    payload = {"ok": True, "type": cmd, "mode": StreamConfig.mode}

7.2 /touch 负责手势注入

let streamUrl = "ws://" + this.device.sources.harmonyServerAddress + "/touch";
ws.send(JSON.stringify({ msg_type: 2, action, x: pix_data[0], y: pix_data[1] }));

代理将归一化坐标映射为设备坐标后执行：

x = int(float(data["x"]) * dw)
y = int(float(data["y"]) * dh)
await self._run(lambda: UI_RPC_TOUCH.touch_down(x, y))

7.3 为什么要限频

项目里对 move 事件做了 50ms 节流：

if now - float(TOUCH_STATE.get("last_move_at") or 0.0) >= 0.05:
    TOUCH_STATE["last_move_at"] = now
    await self._run(lambda: UI_RPC_TOUCH.touch_move(x, y))

这是实战里非常关键的一步，不做限频，UiDriver 超时会显著增加。

---

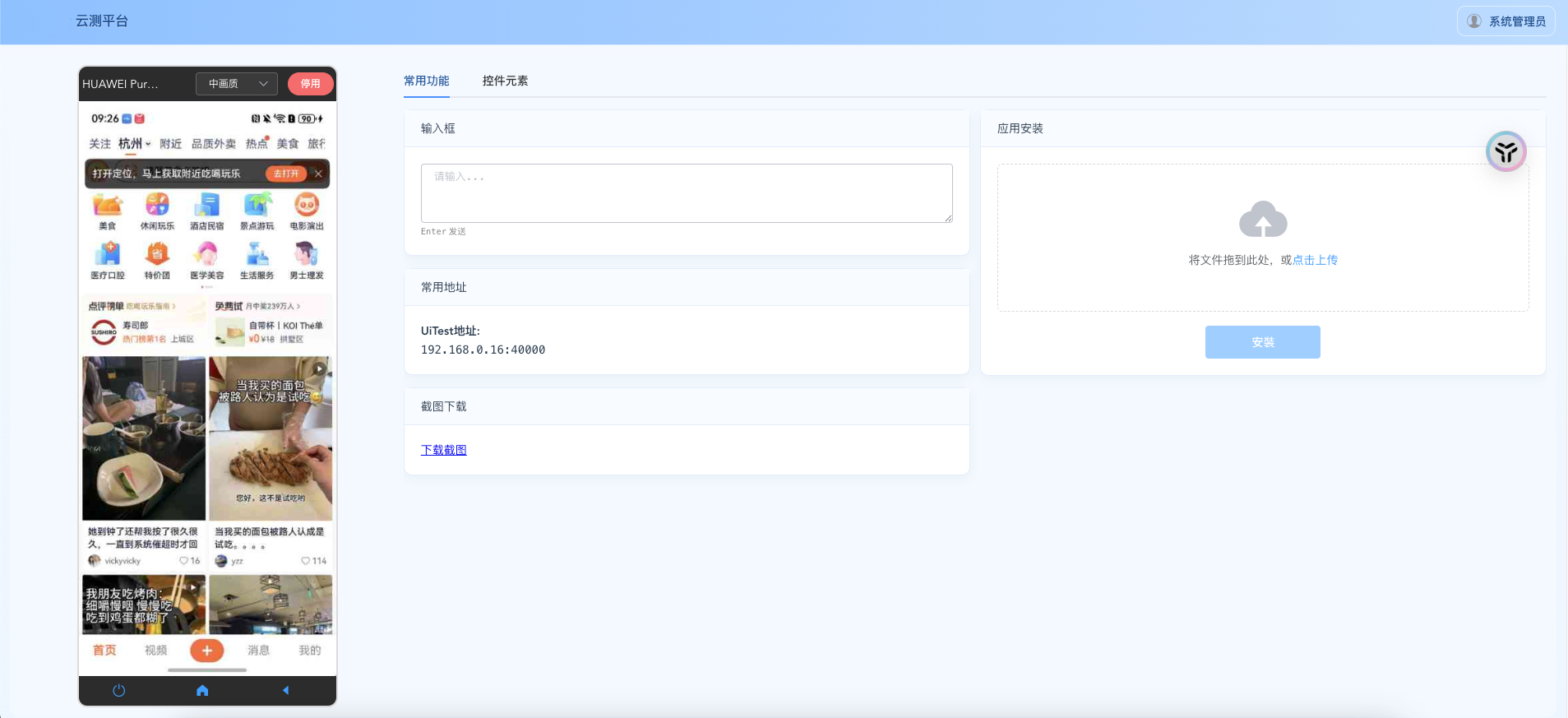

八、平台侧能力：不只是“点屏幕”

当前项目已经把鸿蒙设备接成了可治理能力，而不是单纯远控：

• HAP 安装（URL 和上传）
• 截图下载

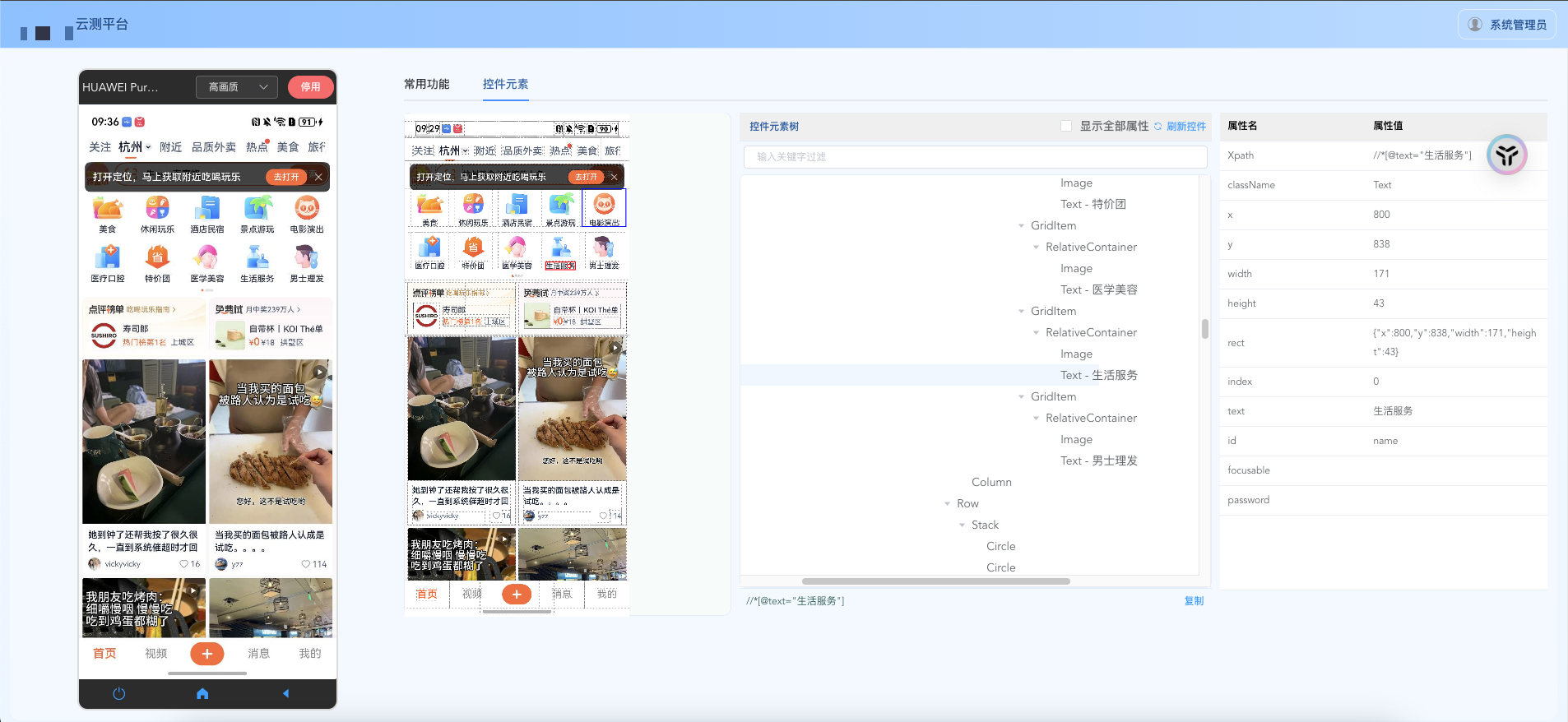

• UI 层级抓取
• 按键事件（Home/Back/Power）
• 文本输入

对应接口例如：

(r"/app/install", AppInstallHandler),
(r"/device/screenshot", DeviceScreenshotHandler),
(r"/device/hierarchy", DeviceHierarchyHandler),
(r"/device/key", DeviceKeyHandler),
(r"/device/text", DeviceTextHandler),

这套接口设计对后续“跑用例平台化”非常重要，因为执行器会直接依赖这些能力。

---

九、稳定性优化（这部分最值钱）

8.1 画面与触控 RPC 分离

UI_RPC_SCREEN 和 UI_RPC_TOUCH 分离，避免相互阻塞，这是体验稳定的关键。

8.2 截图链路隔离

截图走独立 hdc_util.capture_screen_jpeg，避免打断左侧实时画面。

8.3 断链自动恢复

出现 UiDriver socket closed 时自动 reset RPC，并带退避重试。

8.4 设备属性清洗

_fetch_properties_sync 里对版本和型号有容错清洗，减少设备脏数据污染平台筛选。

---

十、踩坑复盘（少走弯路）

坑 1：先做了远控，没做治理

结局通常是设备池很快“假满”。

坑 2：触控高频直通

短期灵敏，长期会把 UiDriver 打到超时。

坑 3：截图和直播共用链路

会造成“截一次图，左侧画面抖一下”的体验问题。

坑 4：只做技术可行，不做平台可用

缺少占用、保活、回收，就很难进入真实团队流程。

---

十一、下一阶段：从远控走向“云真机跑用例”

现在这个项目已经把基础打好了，后面可以顺着这条线往上走：

1. 任务排队与设备调度（按标签和优先级）
2. 并发执行与失败重试
3. 产物聚合（日志、截图、录像）
4. CI 门禁和质量趋势看板

这条路径比“直接做全量平台”成功率高很多。

---

FAQ

Q1：鸿蒙这套是不是模拟器方案？

不是，当前项目是真机接入，设备发现走 hdc 目标列表。

Q2：为什么不用 WebRTC？

当前阶段目标是平台稳定和快速落地，JPEG 帧流更易控。后续可在不改平台协议前提下升级编码链路。

Q3：这套设计能复用到 iOS/Android 吗？

可以，核心抽象是通用的：设备接入、能力代理、平台治理、前端统一协议。

---

结语

鸿蒙云真机真正的门槛，不是“能不能投屏”，而是“能不能稳定服务团队”。
你这个项目目前的路线是对的：

先把远控平台底座做稳，再把用例执行能力叠上去。
