本实验各设备的IP配置已配好，配置设置的代码中仅展示关键的部分，及其运行结果！

实验要求：

1，学校内HTTP客户端可以正常通过域名www.baidu.com访问百度的服务器
2，学校网络内部基于192.168.1.0/24划分，PC1可以访问3.3.3.0/24网段，PC2不允许
3，学校内部使用静态路由，R1和R2之间浮动静态路由    HTTP服务器
4，运营商使用动态路由协议5,AR1可以被telnet

实验目的

1. 掌握 VLAN 划分、路由的配置方法，实现校园内网互通。
2. 掌握静态路由与浮动静态路由的配置。
3. 掌握 ACL 访问控制列表的配置，实现流量管控。
4. 掌握 OSPF 动态路由协议的配置，实现运营商网络的路由互通。
5. 掌握源 NAT 与 NAT Server 的配置，实现私网用户访问公网、公网访问私网服务器。
6. 掌握 DNS 域名解析与 Telnet 远程管理的配置，实现域名访问与设备远程管理。

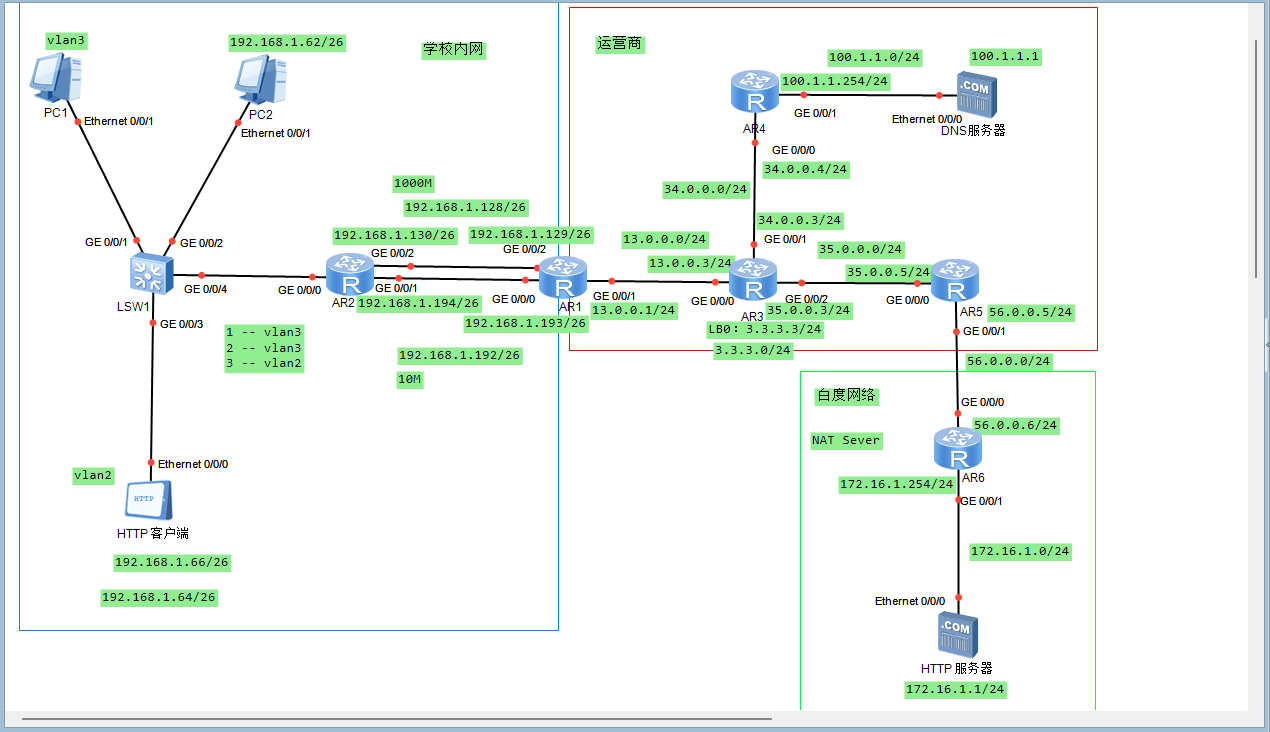

本次实验网络分为三个区域：学校内网、运营商网络、百度公网服务器：

• 校园内网：通过 LSW1 二层交换机划分 VLAN，AR2 作为内网核心网关，AR1 作为出口 NAT 网关；
• 运营商网络：由 AR3、AR4、AR5 组成，通过动态路由协议实现全网互通，AR4 对接 DNS 服务器；
• 百度网络：由 AR6 作为出口网关，通过 NAT Server 发布内网 HTTP 服务器，提供公网访问。

核心需求拆解

1. 域名访问需求：学校内网 HTTP 客户端可通过域名www.baidu.com正常访问百度 HTTP 服务器，需实现 DNS 解析、私网访问公网的源 NAT、公网服务器发布的 NAT Server。
2. 访问控制需求：校园内网基于 192.168.1.0/24 划分子网，PC1 可访问 3.3.3.0/24 网段，PC2 禁止访问，需通过 ACL 访问控制列表实现流量过滤。
3. 路由冗余需求：校园内部使用静态路由，AR1 与 AR2 之间通过两条链路实现浮动静态路由，主链路故障时自动切换至备份链路。
4. 运营商路由需求：运营商网络使用动态路由协议，实现 AR3、AR4、AR5 之间的路由自动学习与全网互通，选用 OSPF 协议。
5. 远程管理需求：AR1 设备可被 Telnet 远程登录，需开启 Telnet 服务并配置用户认证。

IP 地址规划

设备	IP地址	DNS服务器
PC1	192.168.1.2/26	/
PC2	192.168.1.62/26	/
AR1(G0/0/0)	192.168.1.193/26	/
AR1(G0/0/1)	13.0.0.1/24	/
AR1(G0/0/2)	192.168.1.129/26	/
AR2(G0/0/0.2)	192.168.1.65/26	/
AR2(G0/0/0.3)	192.168.1.1/26	/
AR2(G0/0/1)	192.168.1.194	/
AR2(G0/0/2)	192.168.1.130	/
AR3(G0/0/0)	13.0.0.3/24	/
AR3(G0/0/1)	34.0.0.3/24	/
AR3(G0/0/2)	35.0.0.3/24	/
AR4(G0/0/0)	34.0.0.4/24	/
AR4(G0/0/1)	100.1.1.254/24	/
AR5(G0/0/0)	35.0.0.5/24	/
AR5(G0/0/1)	56.0.0.5/24	/
AR6(G0/0/0)	56.0.0.6/24	/
AR6(G0/0/1)	172.16.1.254/24	/
HTTP服务器	192.168.1.66/26	100.1.1.1
DNS服务器	100.1.1.1/24	/
百度HTTP服务器	172.16.1.1/24	/

学校内网

PC1与PC2属于同一局域网，HTTP客户端属于另一个局域网，因此将HTTP客户端设为vlan2，PC1与PC2设为vlan3。

对于LSW1的配置

vlan batch 2 3

int g0/0/1

port link-type access

port default vlan 3

int g0/0/2

port link-type access

port default vlan 3

int g0/0/3

port link-type access

port default vlan 2

int g0/0/4

port link-type trunk

port trunk allow-pass vlan 2 3

AR2

PC2的IP地址通过DHCP获取

dhcp enable

ip pool vlan3

network 192.168.1.0 mask 26

gateway-list 192.168.1.1

dns-list 100.1.1.1

excluded-ip-address 192.168.1.2

int g0/0/0.3

dhcp select global

acl 2000

rule deny source 192.168.1.3 0

rule permit source any

AR1

浮动静态路由

ip route-static 192.168.1.0 255.255.255.192 192.168.1.130
ip route-static 192.168.1.0 255.255.255.192 192.168.1.194 preference 70

ip route-static 0.0.0.0 0.0.0.0 13.0.0.2

私网和公网的转换（AR6一致）

int g0/0/2

acl 2000

rule permit source 192.168.1.0 0.0.0.255

int g0/0/0

nat outbound 2000

AR4

动态路由（AR5一致）

ospf 1 router-id 4.4.4.4

area 0

network 34.0.0.0 0.0.0.255

network 100.1.1.0 0.0.0.255

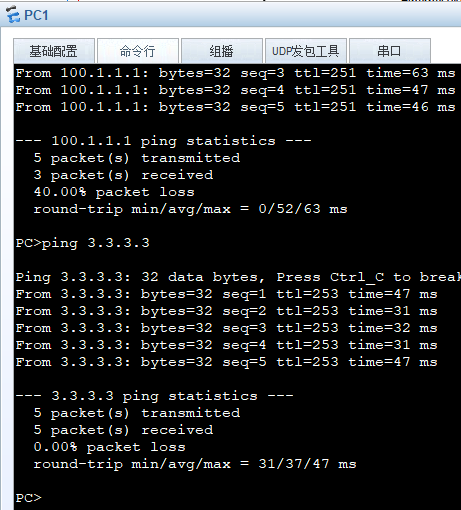

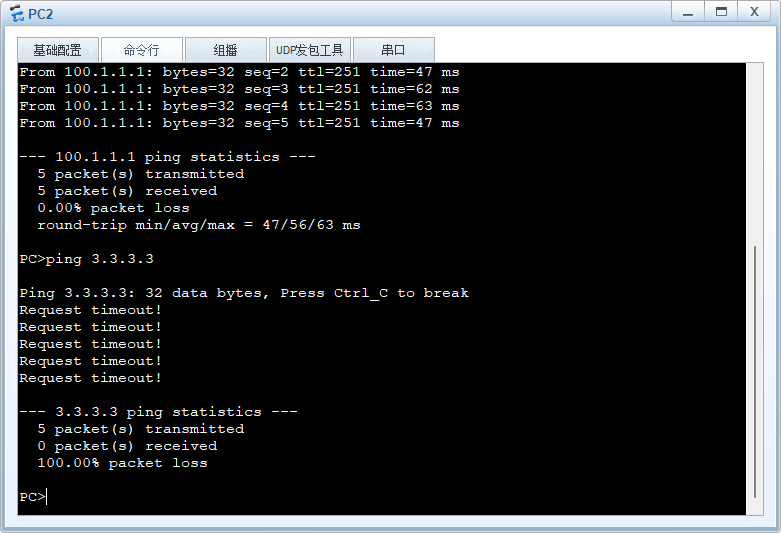

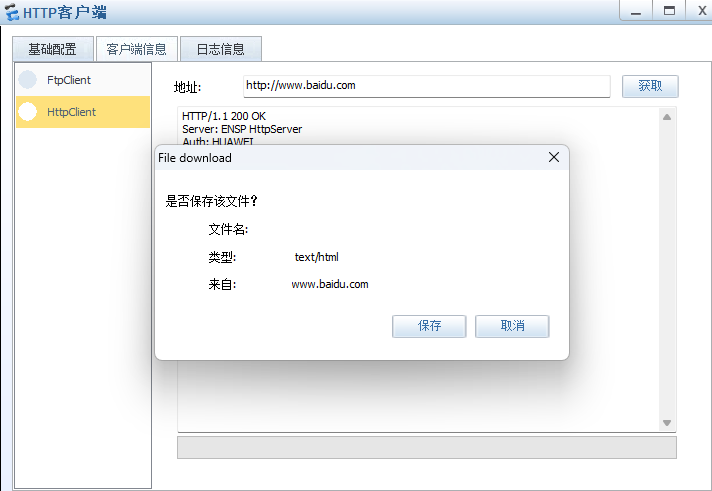

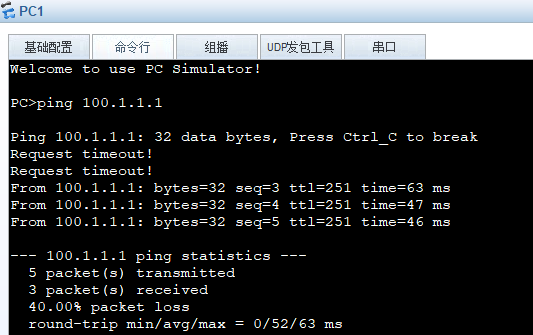

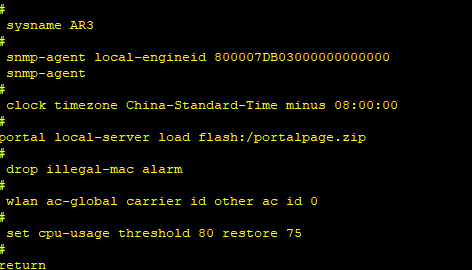

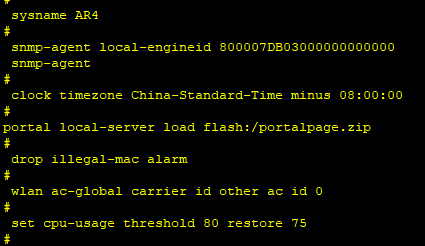

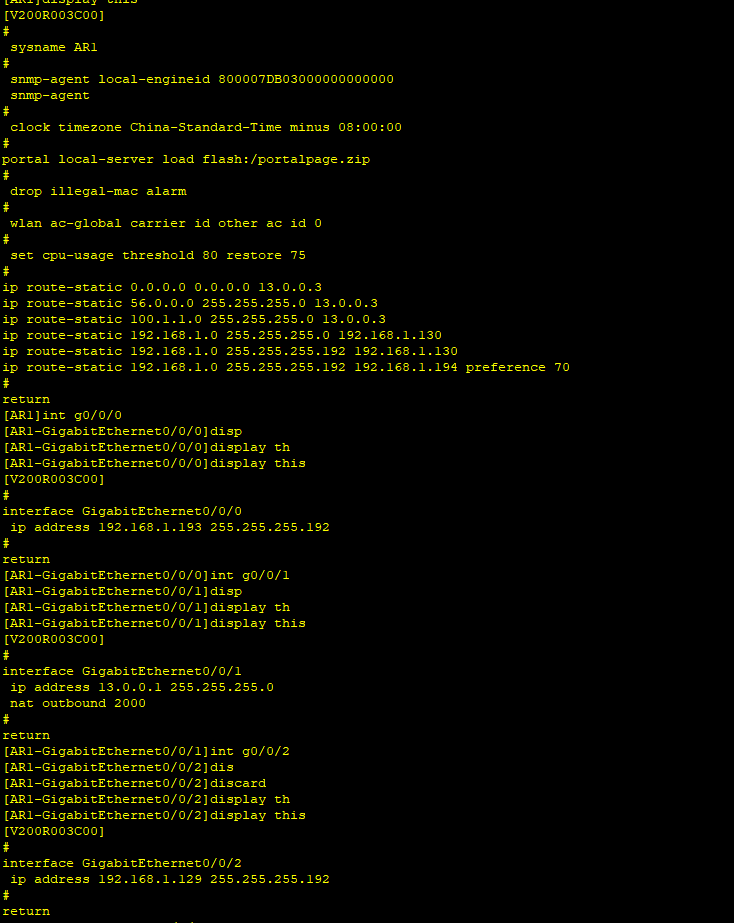

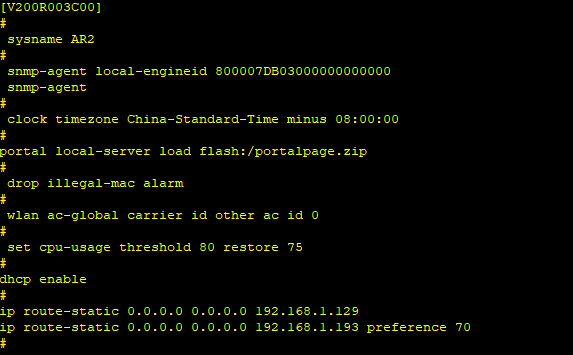

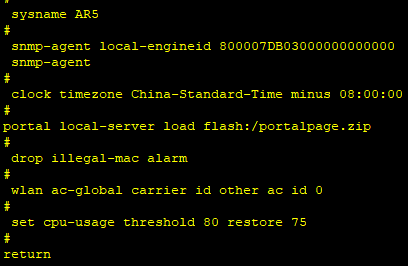

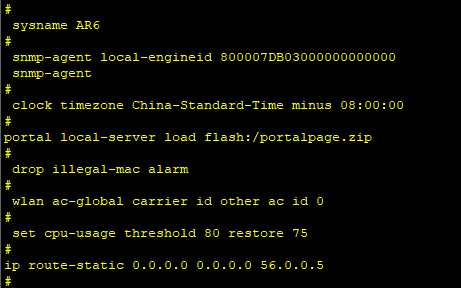

配置完后的结果
