裂缝检测day3（新增gradio）
本文介绍了基于Gradio框架实现的AI裂缝检测Web系统。系统通过OpenCV进行图像处理，包括灰度转换、高斯模糊、边缘检测、自适应阈值和形态学操作等步骤，最终输出裂缝轮廓图并计算裂缝长度和宽度。采用Gradio.Block模式构建交互界面，包含图片上传、检测按钮、结果显示和检测报告等功能模块。系统实现了从本地PyCharm环境到Web端的迁移，提供了更直观的可视化检测体验。文章详细介绍了Gra
（一）开头
在之前我们学过了图像读取、图像显示、图像预处理、了OpenCV 裂缝检测核心功能以及学习过自适应阈值和形态学操作优化。这些已经完成了检测的基本功能，今天我们将其包装成网页形式（gradio），使其可以通过链接进行可视化，从pycharm上移动到web，更加直观，也更加吸引人。
在本文引入前，为了加深我的理解，我们先来介绍一下gradio。gradio是一款python轻量级web框架，并且他有俩种核心模式：（1）gradio.Block ，他是一种较复杂的方式，但是可以进行页面设计，也就是简单的排版（2）gradio.Interferce，他就是较为简单了，更容易上手，但是呢我并没有用到这个，目前也就不太了解，不过我相信一定比Block还要简单。gradio有几个常用的组件：（1）gradio.Markdown，顾名思义，笔记嘛，也就是标题了，在页面中可以看到你的这个标题（2）gradio.Textbox，这个呢，就是有俩个功能了，一个输入，一个输出，它主要是用来输出结果的，比如说检测报告（3）gradio.Row，这个是排版，按照横屏排放，主要是安插这些组件的，与with一起用（4）gradio.Column，这个是竖屏排放（5）gradio.Image，图片，输入输出图片都要用到（6）gradio.Button，按钮，操作按钮，这里不再过多解释。
（二）gradio环境安装
安装命令：pip install gradio opencv-python numpy
国内镜像安装加速器：pip install -i https://pypi.tuna.tsinghua.edu.cn/simple gradio opencv-python numpy
（三）gradio核心代码介绍
那我们先来看一下这部分的关键代码吧。可以看到，我们开头使用到with gr.Blocks(title = ....) as demo 在这里呢，我们首先是选择了俩种核心模式的一种，Blocks，方便我们后续排版页面，title就是标题嘛，给他起的名字，demo是这个容器的名字。
with语句：Python 的上下文管理器，自动处理打开/关闭。
紧接着我们可以看到 input_img = gr.Image(label = "...." , type = "numpy") ，这里主要介绍后半部分：
type="numpy" |
上传后转成 NumPy 数组 | 因为OpenCV 处理需要 NumPy 格式 |

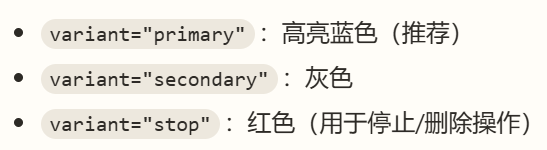

variant = "primary" :表示高亮颜色，这里我补充几种：

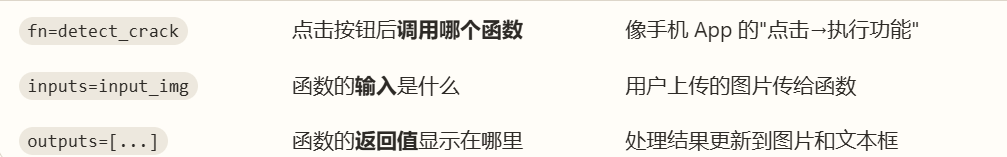

最重要的一部分，被称之为灵魂：detect_btn.click():
# ============ 创建界面 ============
with gr.Blocks(title = "AI裂缝检测系统") as demo:
gr.Markdown("AI裂缝检测系统")
gr.Markdown("上传裂缝照片，自动检测裂并计算长度、宽度")

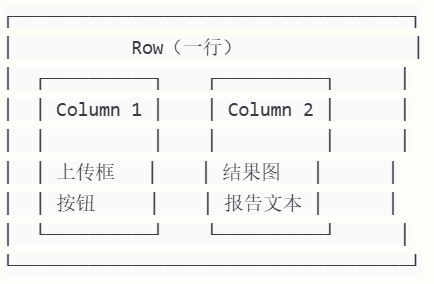

with gr.Row():
with gr.Column():
input_img = gr.Image(label = "上传裂缝图片" , type = "numpy")
detect_btn = gr.Button("开始检测" , variant = "primary")
with gr.Column():
output_img = gr.Image(label = "检测结果")
output_text = gr.Textbox(label = "检测报告" , lines = 10)
detect_btn.click(
fn = detect_crack,
inputs = input_img,
outputs = [output_img , output_text]
)
gr.Markdown("====")
gr.Markdown(
"作者 : 棒 棒 | 学校 : 索菲亚大学 | Github : [crack-detector](https://github.com/12345678875/crack-detector)"
)

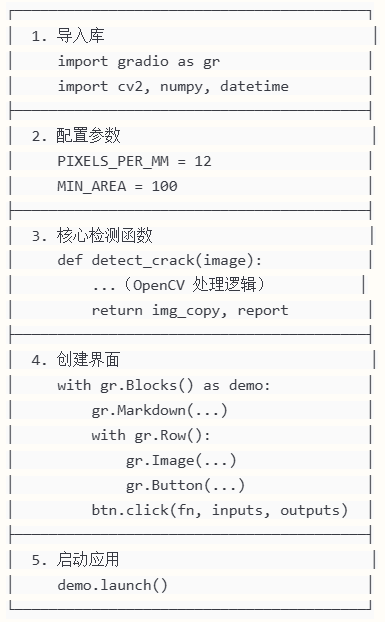

这里呢是我让AI制作的一张整体代码流程图，方便大家理解。
（四）裂缝检测代码
这里的内容已经在前俩章介绍过，不再过多解释。主要还是先检测图片，然后进行灰、高、边缘化、自适应、形态，得到图片裂缝轮廓图，进行计算以及展示。
# # ============ 裂缝检测函数 ============
def detect_crack(image):
if image is None:
return None,"wrong , can not read the picture"
#gray->blurred->adaptive->kernel->close
gray = cv2.cvtColor(image , cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray , (5 , 5) , 0)
edges = cv2.Canny(blurred , 80 , 200)
adaptive = cv2.adaptiveThreshold(
edges , 255,
cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
cv2.THRESH_BINARY_INV,
ADAPTIVE_BLOCK_SIZE,
ADAPTIVE_C
)
#=========形态学操作这里还是有点不太熟======
kernel = np.ones((MORPH_KERNEL_SIZE , MORPH_KERNEL_SIZE ), np.uint8)
closed = cv2.morphologyEx(adaptive , cv2.MORPH_CLOSE, kernel , iterations = MORPH_ITERATIONS)
contours , _ = cv2.findContours(closed , cv2.RETR_EXTERNAL , cv2.CHAIN_APPROX_SIMPLE)
##========计算+画图========
img_copy = image.copy()
crack_count = 0
report_lines = []
for i , contour in enumerate(contours):
area = cv2.contourArea(contour)
if area > MIN_AREA:
length = cv2.arcLength(contour , True)
length_mm = length / PIXELS_PER_MM
width = area / (length / 2)
width_mm = width / PIXELS_PER_MM
report_lines.append(f"裂缝{crack_count}: 长度={length_mm:.2f}mm, 宽度={width_mm:.2f}mm")
#画轮廓
cv2.drawContours(img_copy , [contour] , -1 ,(0 , 255 , 0) , 2)
crack_count += 1
if crack_count == 0:
report = "未检测到有效裂缝（面积 < 100 像素²）"
else:
report = f"共检测到 {crack_count} 条裂缝"
report += " ".join(report_lines)
report += f"\n检测时间：{datetime.datetime.now().strftime('%Y-%m-%d %H:%M:%S')}"
report += f"标定参数：{PIXELS_PER_MM}像素 / mm（需根据实际标定调整）"
return img_copy,report（五）总体代码
import gradio as gr
import cv2
import numpy as np
import datetime
import os
# # ============ 配置参数 ============
PIXELS_PER_MM = 12
MIN_AREA = 100
ADAPTIVE_BLOCK_SIZE = 11
ADAPTIVE_C = 2
MORPH_KERNEL_SIZE = 3
MORPH_ITERATIONS = 5
# # ============ 裂缝检测函数 ============
def detect_crack(image):
if image is None:
return None,"wrong , can not read the picture"
#gray->blurred->adaptive->kernel->close
gray = cv2.cvtColor(image , cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray , (5 , 5) , 0)
edges = cv2.Canny(blurred , 80 , 200)
adaptive = cv2.adaptiveThreshold(
edges , 255,
cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
cv2.THRESH_BINARY_INV,
ADAPTIVE_BLOCK_SIZE,
ADAPTIVE_C
)
#=========形态学操作这里还是有点不太熟======
kernel = np.ones((MORPH_KERNEL_SIZE , MORPH_KERNEL_SIZE ), np.uint8)
closed = cv2.morphologyEx(adaptive , cv2.MORPH_CLOSE, kernel , iterations = MORPH_ITERATIONS)
contours , _ = cv2.findContours(closed , cv2.RETR_EXTERNAL , cv2.CHAIN_APPROX_SIMPLE)
##========计算+画图========
img_copy = image.copy()
crack_count = 0
report_lines = []
for i , contour in enumerate(contours):
area = cv2.contourArea(contour)
if area > MIN_AREA:
length = cv2.arcLength(contour , True)
length_mm = length / PIXELS_PER_MM
width = area / (length / 2)
width_mm = width / PIXELS_PER_MM
report_lines.append(f"裂缝{crack_count}: 长度={length_mm:.2f}mm, 宽度={width_mm:.2f}mm")
#画轮廓
cv2.drawContours(img_copy , [contour] , -1 ,(0 , 255 , 0) , 2)
crack_count += 1
if crack_count == 0:
report = "未检测到有效裂缝（面积 < 100 像素²）"
else:
report = f"共检测到 {crack_count} 条裂缝"
report += " ".join(report_lines)
report += f"\n检测时间：{datetime.datetime.now().strftime('%Y-%m-%d %H:%M:%S')}"
report += f"标定参数：{PIXELS_PER_MM}像素 / mm（需根据实际标定调整）"
return img_copy,report
# ============ 创建界面 ============
with gr.Blocks(title = "AI裂缝检测系统") as demo:
gr.Markdown("AI裂缝检测系统")
gr.Markdown("上传裂缝照片，自动检测裂并计算长度、宽度")
with gr.Row():
with gr.Column():
input_img = gr.Image(label = "上传裂缝图片" , type = "numpy")
detect_btn = gr.Button("开始检测" , variant = "primary")
with gr.Column():
output_img = gr.Image(label = "检测结果")
output_text = gr.Textbox(label = "检测报告" , lines = 10)
detect_btn.click(
fn = detect_crack,
inputs = input_img,
outputs = [output_img , output_text]
)
gr.Markdown("====")
gr.Markdown(
"作者 : 棒 棒 | 学校 : 索菲亚大学 | Github : [crack-detector](https://github.com/12345678875/crack-detector)"
)
# ============ 启动应用 ============
if __name__ == "__main__":

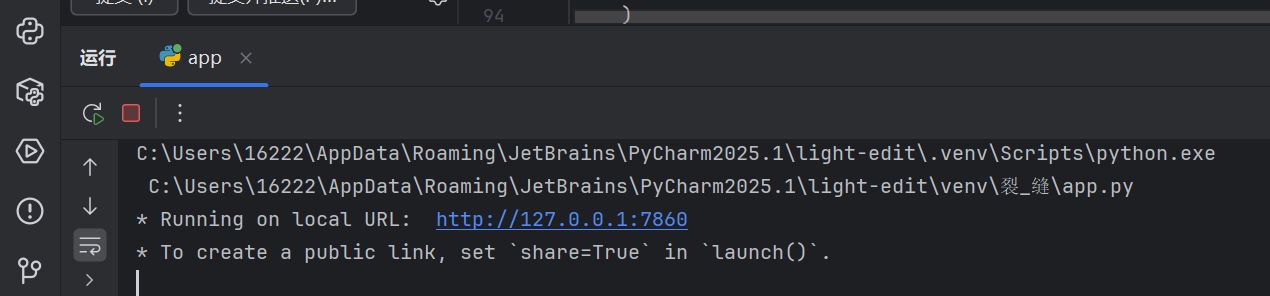

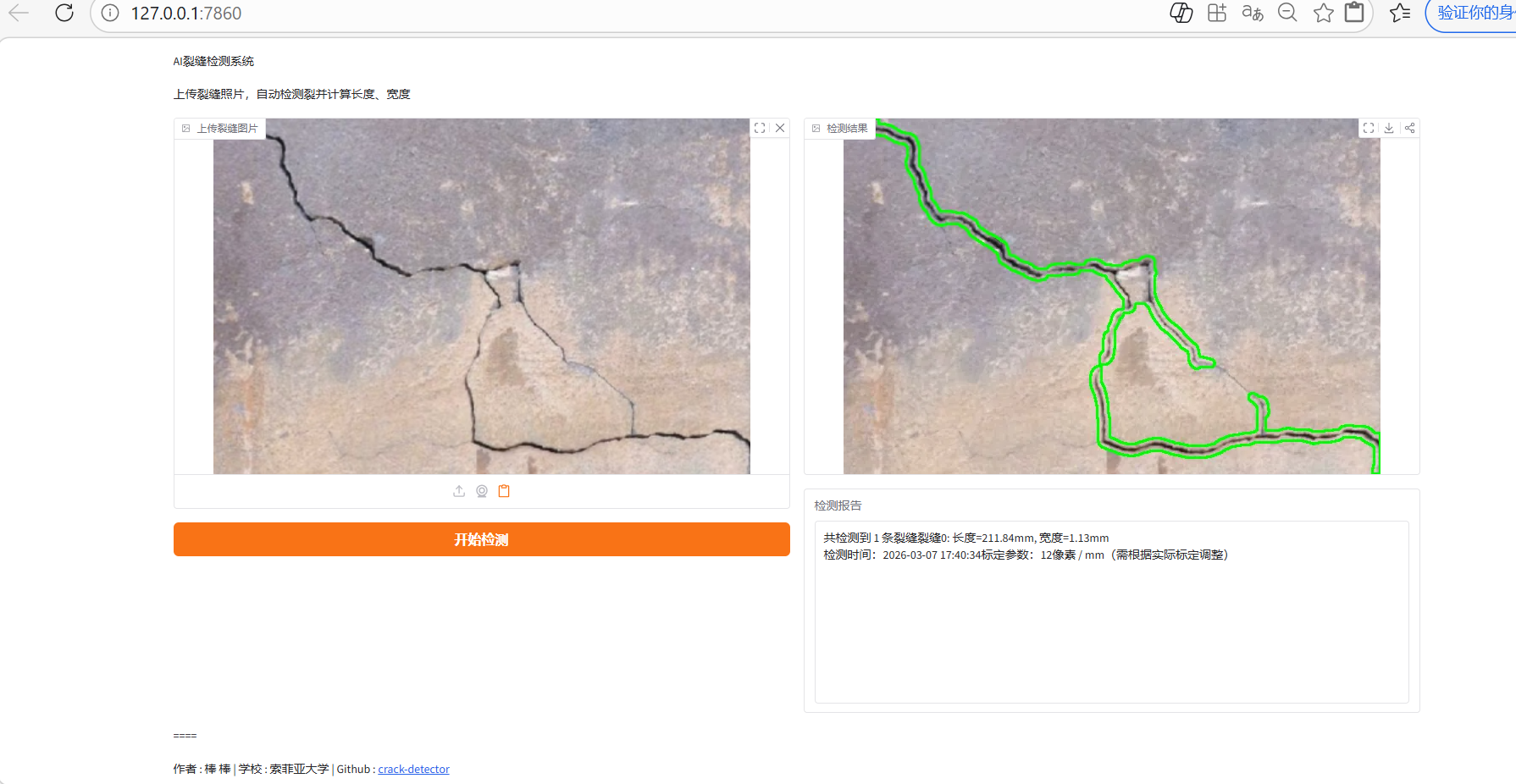

demo.launch()（六）运行结果展示（http://127.0.0.1:7860）
