FPGA（Field-Programmable Gate Array，现场可编程门阵列）课程是电子信息、集成电路、通信工程等专业的核心硬核课程。与传统的软件编程不同，FPGA课程旨在培养学生“用代码设计电路”的硬件思维，掌握从算法到硅片的完整实现流程。

在2025-2026年的技术背景下，随着AI加速、5G/6G通信、自动驾驶及边缘计算的爆发，FPGA课程的内容已从基础的逻辑设计扩展到了高层次综合（HLS）、异构计算、高速接口及系统级验证。

---

一、课程核心目标

FPGA课程不仅仅是学习一种语言或工具，而是构建一套完整的数字系统设计方法论：

1. 思维转换：从“顺序执行”的软件思维转变为“并行执行”的硬件思维。
2. 全流程掌握：熟练掌握从需求分析、RTL设计、仿真验证、综合、布局布线到板级调试的全流程。
3. 工程能力：具备解决时序收敛、跨时钟域、资源优化等实际工程问题的能力。
4. 前沿应用：能够将FPGA应用于DSP加速、图像处理、协议栈实现及AI推理等场景。

---

二、核心知识模块详解

1. 理论基础：数字逻辑的深化

这是FPGA设计的基石，课程通常会复习并深化以下内容：

• 组合逻辑：门电路、编码器、译码器、数据选择器、加法器、比较器。
• 时序逻辑：D触发器、寄存器、计数器、状态机（FSM）。
• 关键概念：
  • 建立时间（Setup Time）与保持时间（Hold Time）：时序违例是FPGA设计中最常见的故障源。
  • 时钟域（Clock Domain）：理解单时钟与多时钟系统。
  • 复位策略：同步复位 vs 异步复位，以及复位释放的检查。

2. 硬件描述语言（HDL）：Verilog / SystemVerilog

这是与FPGA对话的工具。现代课程越来越倾向于使用SystemVerilog，因为它兼具设计能力和强大的验证功能。

• 基础语法：模块结构、数据类型（wire, reg, logic）、运算符、阻塞(=)与非阻塞(<=)赋值的本质区别（核心考点）。
• 建模方式：数据流建模、行为级建模、结构化建模。
• 高级特性：
  • 有限状态机（FSM）：三段式写法，状态编码（One-hot vs Binary）。
  • 参数化设计：parameter与generate块，实现可复用IP核。
  • 任务与函数：代码模块化。

3. 开发工具链与流程

掌握主流厂商工具是必修课：

• Xilinx (AMD) 生态：Vivado / Vitis。
  • 流程：Project Manager -> RTL Analysis -> Synthesis -> Implementation (Place & Route) -> Bitstream Generation。
  • 仿真：XSim 或 ModelSim/Questa。
• Intel (Altera) 生态：Quartus Prime。
• 关键步骤解析：
  • 综合 (Synthesis)：将HDL代码转换为门级网表。
  • 实现 (Implementation)：布局（Placement）与布线（Routing），决定时序性能。
  • 时序约束 (Constraints)：编写XDC/SDC文件，定义时钟、输入输出延迟、伪路径等。

4. 进阶设计与难点攻克

这是区分新手与工程师的关键环节：

• 跨时钟域处理 (CDC, Clock Domain Crossing)：
  • 单比特信号：打两拍（2-FF synchronizer）。
  • 多比特信号：握手协议（Handshake）、异步FIFO（Gray Code计数器）。
• 时序约束与分析：
  • 解读时序报告（Timing Report），修复WNS (Worst Negative Slack)。
  • 理解时钟不确定性（Uncertainty）、偏斜（Skew）。
• 资源优化：
  • LUT、FF、BRAM、DSP Slice的合理使用。
  • 流水线（Pipelining）技术提高主频。
  • 资源共享（Resource Sharing）减少面积。

5. 仿真与验证（Verification）

现代FPGA课程极度重视验证，甚至遵循“验证重于设计”的原则。

• 测试平台（Testbench）编写：激励生成、时钟复位模拟、结果检查。
• 仿真工具：ModelSim, VCS, Questa, Vivado Simulator。
• 验证方法学：
  • UVM (Universal Verification Methodology)：基于SystemVerilog的标准化验证架构（工厂模式、序列、覆盖率驱动）。
  • 断言（SVA, SystemVerilog Assertions）：实时监测设计错误。
  • 覆盖率分析：代码覆盖率与功能覆盖率。

6. 软硬协同与嵌入式系统

• SoC架构：Zynq (ARM+FPGA) 或 Intel SoC FPGA。
• AXI总线协议：AXI-Lite, AXI-Stream, AXI-Full，理解握手机制与数据流。
• 嵌入式开发：
  • PL端（逻辑）与PS端（处理器）交互。
  • Vitis/Vitis AI：使用C/C++进行高层次综合（HLS），部署AI模型。
  • 操作系统：在FPGA上运行Linux或FreeRTOS。

7. 典型应用案例

课程通常通过项目驱动学习：

• 基础项目：流水灯、数码管显示、按键消抖、UART串口通信。
• 中级项目：VGA/HDMI视频输出、DDS信号发生器、I2C/SPI控制器、FIFO缓存设计。
• 高级项目：
  • 数字信号处理：FIR滤波器、FFT加速器。
  • 图像处理：边缘检测、色彩空间转换、摄像头驱动（MIPI）。
  • 通信协议：以太网MAC、PCIe控制器、DDR3/4内存控制器。
  • AI加速：卷积神经网络（CNN）硬件加速。

---

三、学习路线与阶段划分

根据2026年最新的教学趋势，FPGA学习通常分为四个阶段：

阶段	时间周期	核心目标	关键内容
入门阶段	1-2个月	建立硬件思维，掌握基础语法	数字电路回顾、Verilog基础、组合/时序逻辑、LED/按键实验、ModelSim仿真
进阶阶段	2-3个月	掌握复杂设计与时序约束	FSM设计、跨时钟域(CDC)、异步FIFO、时序约束(XDC)、UART/SPI/I2C协议、VGA显示
高阶阶段	3-4个月	系统级设计与验证方法学	AXI总线、Zynq SoC架构、DDR控制、UVM验证基础、HLS高层次综合、PCIe/以太网
实战阶段	持续	行业应用与项目落地	图像/视频处理、SDR软件无线电、AI加速引擎、工业控制、毕业设计/竞赛

---

四、常见误区与挑战

1. 软件思维陷阱：习惯性地使用for循环或认为代码是按顺序执行的，忽略了硬件的并行性。
2. 忽视时序约束：只关注功能仿真通过，不写约束或看不懂时序报告，导致上板后频率上不去或功能不稳定。
3. 跨时钟域忽视：直接在不同时钟域间传递多比特信号，导致亚稳态和数据错乱。
4. 验证不充分：Testbench覆盖场景太少，仅验证了“快乐路径”，未考虑边界条件和异常场景。
5. 过度依赖IP核：只会调用IP，不懂内部原理，一旦出错无法调试。

---

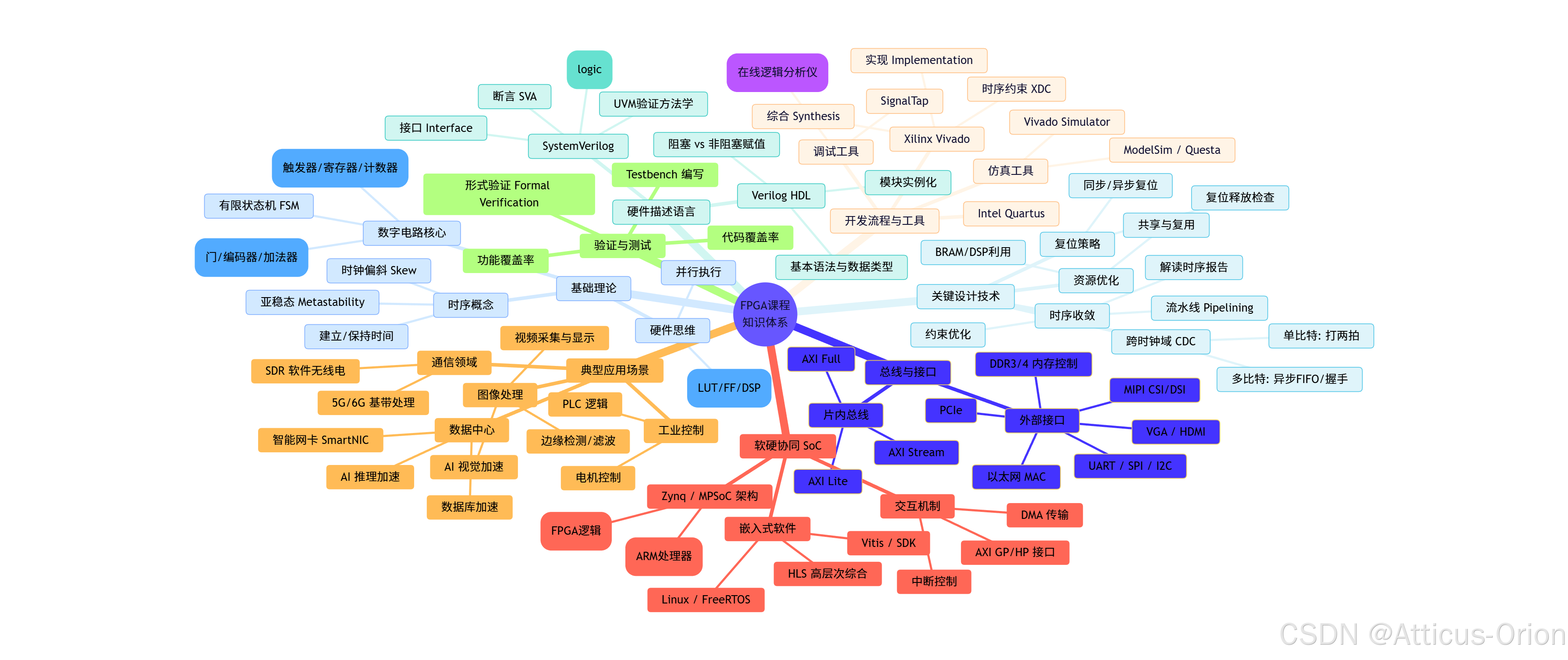

五、Mermaid 知识总结框图

以下框图全面梳理了FPGA课程的知识体系，涵盖了从底层理论到顶层应用的全貌。

如何使用此框图？

• 中心节点：FPGA课程的核心目标。
• 一级分支：涵盖了理论、语言、工具、技术、接口、SoC、应用、验证八大维度。
• 叶子节点：具体的知识点和技能点（如“打两拍”、“AXI总线”、“UVM”等），是学生需要逐一攻克的关卡。

这张图不仅适用于学生规划学习路径，也适用于教师设计课程大纲，确保覆盖从基础入门到行业前沿的所有关键技能。在2026年的背景下，特别强调了SystemVerilog/UVM验证、SoC软硬协同以及AI/高速接口的应用，这些都是当前企业招聘FPGA工程师时的核心考察点。
