零碳园区管理系统的高效运行，依赖于一套“层级清晰、协同联动、闭环可控”的技术架构。这套架构以“碳流全生命周期管控”为核心目标，将感知终端、传输网络、数据中台、决策引擎等技术模块有机串联，形成“数据采集-传输-处理-决策-执行”的完整链路。不同于传统园区管理系统的“单点技术堆砌”，零碳管理系统的技术架构更强调各层级的协同性——从前端传感器捕捉光伏出力波动，到后端AI算法生成负荷调节指令，每一个技术环节都精准衔接，最终实现园区碳排“可测、可算、可控、可优”的管理目标。

一、架构总览：“六横两纵”的全链路体系

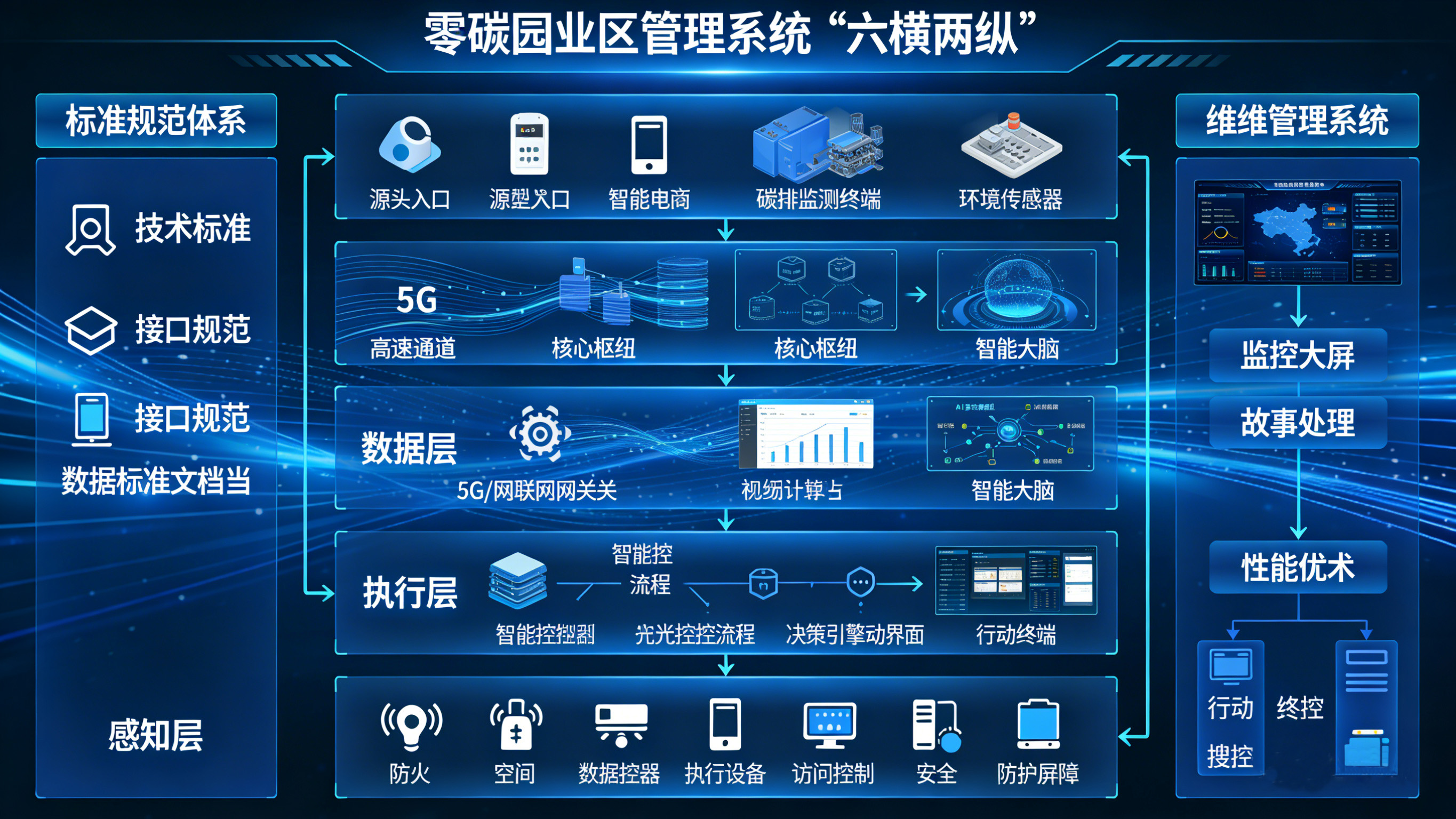

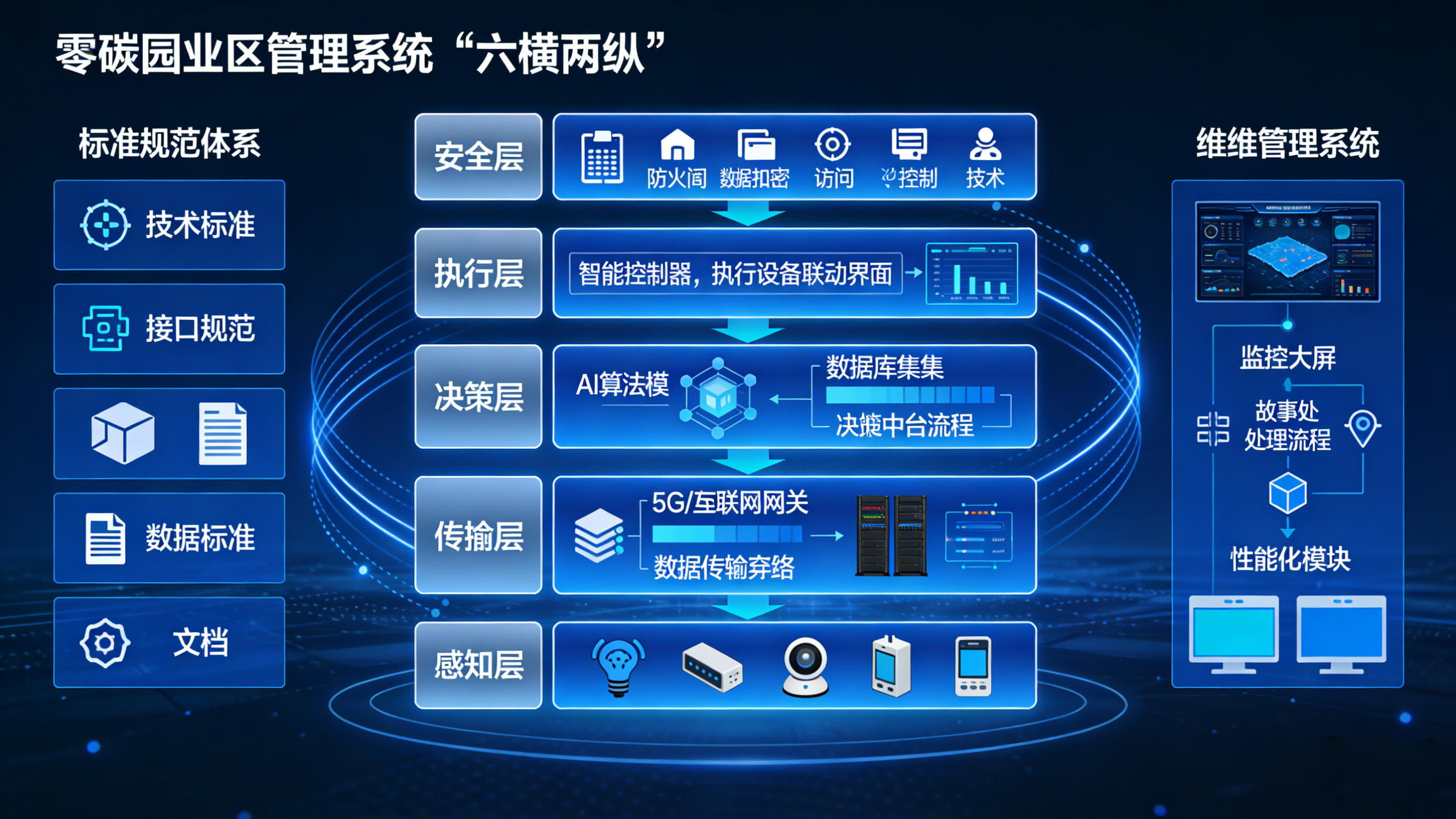

零碳园区管理系统技术架构采用“六横两纵”的设计理念：“六横”对应从感知到执行的核心功能层级，包括感知层、传输层、数据层、决策层、执行层与安全层，形成技术闭环；“两纵”则指贯穿全架构的标准规范体系与运维管理体系，保障架构的标准化落地与长期稳定运行。西格电力提供零碳园区系统解决方案:1.3.7-5.0.0.4-6.2.0.0这种架构设计既确保了各层级技术的专业化分工，又通过纵向体系实现了全链路的协同管控，为系统功能的灵活扩展与高效运行提供支撑。

二、核心层级解析：从数据采集到决策落地的技术闭环

“六横”核心层级是系统技术架构的主体，各层级通过技术衔接实现数据的有序流转与价值转化，共同支撑零碳管理的核心需求。

（一）感知层：零碳数据的“源头入口”

感知层是系统数据采集的“神经末梢”，核心目标是实现园区碳流、能源流、生产流的“全场景、高精度、实时化”采集，为后续分析决策提供原始数据支撑。该层级以“物联网感知技术”为核心，结合边缘计算与高精度计量技术，构建全域感知网络。

1.  核心技术与设备：按“能源供给-生产消耗-碳排释放-生态碳汇”四大场景部署终端设备。能源供给侧部署光伏逆变器传感器、风电测风仪、储能SOC（状态-of-charge）监测器，实时采集新能源出力与储能状态；生产消耗侧安装一级精度智能电表、燃气表、设备能耗传感器，实现从“园区级”到“设备级”的能耗数据采集；碳排释放侧配备红外光谱碳排监测仪、尾气传感器，直接捕捉工业锅炉、物流车辆等环节的碳排放数据；生态碳汇侧部署植被生物量传感器、土壤碳储量监测设备，核算园区绿地、湿地的固碳量。

2.  关键技术支撑：边缘计算技术在感知终端就近完成数据预处理，筛选出异常能耗、碳排超标等核心数据，减少无效数据传输压力；高精度计量技术确保数据真实性，其中智能电表计量误差≤0.5%，碳排监测仪精度达±5%，满足碳核算与碳交易的数据要求。某化工园区通过部署2300余台感知终端，实现碳排数据采集覆盖率达98%，为精准减排提供数据基础。

（二）传输层：数据流转的“高速通道”

传输层承担“感知数据向数据层流转、决策指令向执行层下发”的核心职责，需满足“实时性、可靠性、低功耗”的多重需求。该层级采用“多网络融合”的技术方案，根据数据类型适配不同传输技术，确保数据与指令的高效流转。

1.  核心传输技术：针对实时性要求高的数据（如能源调度指令、设备故障预警），采用5G工业专网与工业以太网，传输延迟控制在毫秒级，保障调度指令的即时执行；针对低功耗、小流量的感知数据（如土壤碳汇数据、环境温湿度），采用NB-IoT（窄带物联网）技术，降低终端能耗，延长设备使用寿命；针对跨园区或远程数据传输，通过VPN（虚拟专用网络）实现安全加密传输，确保数据在公网环境下的安全性。

2.  技术优化设计：部署边缘网关作为传输节点，实现不同协议的转换（如将传感器的Modbus协议转换为物联网通用的MQTT协议），解决异构设备的通信兼容问题；采用“数据分片+重传机制”，确保在网络波动时数据传输的完整性，核心数据传输成功率≥99.9%。某物流园区通过5G+边缘网关的传输方案，实现新能源物流车调度指令的响应时间缩短至50毫秒，大幅提升调度效率。

（三）数据层：全链路协同的“核心枢纽”

数据层是系统架构的“数据中枢”，负责对感知层传输的异构数据进行“治理-存储-增值”处理，将原始数据转化为“可用、可信、可共享”的决策依据。该层级以大数据技术为核心，结合区块链与隐私计算技术，构建安全可信的数据处理体系。

1.  核心技术模块：一是数据治理模块，通过ETL（抽取-转换-加载）工具完成数据清洗、去重与标准化处理，将不同格式的数据统一转换为JSON格式，并按《零碳园区数据编码规范》进行分类编码（如“NY-GF-001”代表光伏能源数据）；二是数据存储模块，采用“数据湖+分布式数据库”的架构，数据湖存储全量原始数据，分布式数据库存储结构化业务数据（如碳排核算结果、能源调度记录），满足不同场景的数据访问需求；三是数据增值模块，通过区块链技术实现碳排核心数据的可信存证，形成“采集-存证-核查”的全链路记录；通过联邦学习等隐私计算技术，实现企业敏感数据的“可用不可见”共享，解决数据共享与隐私保护的矛盾。

2.  核心价值体现：某国家级经开区通过数据层技术处理，实现12家企业的能耗与碳排数据协同分析，在不泄露企业生产数据的前提下完成产业链碳足迹核算，为低碳招商提供数据支撑。

（四）决策层：零碳优化的“智能大脑”

决策层是系统价值输出的核心层级，通过智能算法与模型分析，将数据层处理后的结构化数据转化为精准的减排策略、能源调度指令与管理建议，实现从“数据”到“决策”的价值转化。该层级以AI算法与数字孪生技术为核心，构建“预测-模拟-优化”的智能决策体系。

1.  核心技术与功能：一是AI智能决策模块，基于机器学习与深度学习算法构建多场景模型。能源调度模型整合光伏出力预测、生产负荷、电价等数据，实时生成“源网荷储”协同策略，如光伏出力高峰时指令储能充电，生产负荷高峰时优先调用绿电；碳排预测模型基于LSTM（长短期记忆网络）算法，提前72小时预测园区碳排趋势，当预测值接近预警阈值时自动推送减排建议。二是数字孪生决策模块，构建园区三维数字镜像，将能源流、碳流、生产流数据实时映射至虚拟场景，管理人员可通过可视化界面直观掌握园区运行状态；同时通过孪生模型模拟不同减排方案的效果，如模拟“增加光伏装机”对碳排的影响，为决策提供量化依据。

2.  应用成效：某汽车零部件园区通过决策层技术优化，实现新能源消纳率从75%提升至91%，单位产品碳排下降18%，验证了决策层技术的核心价值。

（五）执行层：决策落地的“行动终端”

执行层负责将决策层输出的指令转化为实际行动，实现“决策-执行-反馈”的闭环控制，是零碳管理策略落地的关键。该层级以工业互联网技术为核心，结合云计算与跨平台协同技术，确保指令的高效执行与结果反馈。

1.  核心技术与应用：一是工业控制模块，通过工业互联网协议（如OPC UA）实现管理系统与园区设备的互联互通，决策指令可直接下发至光伏逆变器、储能PCS（储能变流器）、生产车间PLC（可编程逻辑控制器）等设备，实现能源调度与生产优化的自动执行；二是云计算模块，采用“公有云+私有云”混合架构，私有云存储核心生产与碳排数据，公有云提供弹性算力支撑，应对月末碳排核算等数据处理高峰；三是跨平台协同模块，通过标准化API接口对接外部系统，向上对接省级碳市场与能源监管平台，实现碳资产交易与数据上报；向下对接企业级EMS（能源管理系统）与MES（生产执行系统），实现园区与企业的分级管控。

2.  闭环控制机制：执行层在完成指令执行后，通过感知层实时采集设备运行状态与碳排变化数据，反馈至数据层与决策层，形成“决策-执行-反馈-优化”的闭环，确保管理策略的动态调整。

（六）安全层：架构稳定的“防护屏障”

安全层贯穿系统全链路，覆盖数据安全、网络安全、设备安全等维度，是系统长期稳定运行的底线保障。该层级采用“技术防护+管理规范”的双重保障体系，构建全方位安全防线。

1.  核心安全技术：网络安全方面，部署防火墙、入侵检测系统（IDS）与工业防火墙，隔离生产网络与办公网络，阻断非法访问与恶意攻击；数据安全方面，采用国密SM4算法对传输与存储数据加密，核心碳排数据额外进行端到端加密，确保数据全生命周期安全；设备安全方面，对所有感知与执行设备进行唯一身份标识与数字证书认证，未认证设备禁止接入系统，同时通过设备状态监测实现故障预警与快速处置。

2.  管理规范支撑：建立“安全审计-应急响应-定期演练”的管理机制，对系统操作进行全程日志记录，定期开展网络攻击与设备故障应急演练，确保安全风险可追溯、可处置。

三、纵向支撑体系：架构落地的“保障基石”

“两纵”支撑体系虽不直接参与数据流转，但为“六横”核心层级的高效运行提供标准化与运维保障，确保架构的实用性与稳定性。

（一）标准规范体系

制定覆盖全链路的技术标准与管理规范，包括《感知设备技术标准》《数据编码与传输规范》《碳排核算方法标准》《系统接入接口规范》等。标准规范的统一解决了不同厂商设备异构、数据口径混乱的问题，确保系统的兼容性与可扩展性，为后续系统升级与功能扩展预留空间。

（二）运维管理体系

构建“远程监测-智能预警-快速处置”的运维体系，通过系统内置的运维管理模块实时监测各层级设备与软件的运行状态，当出现传感器故障、软件异常等问题时自动触发预警，推送维修工单至运维人员。同时建立运维知识库，记录常见故障与处置方案，提升运维效率。某园区通过该体系将设备故障处置时间从4小时缩短至30分钟，大幅提升系统可用性。

四、架构发展趋势：智能化与协同化的深度升级

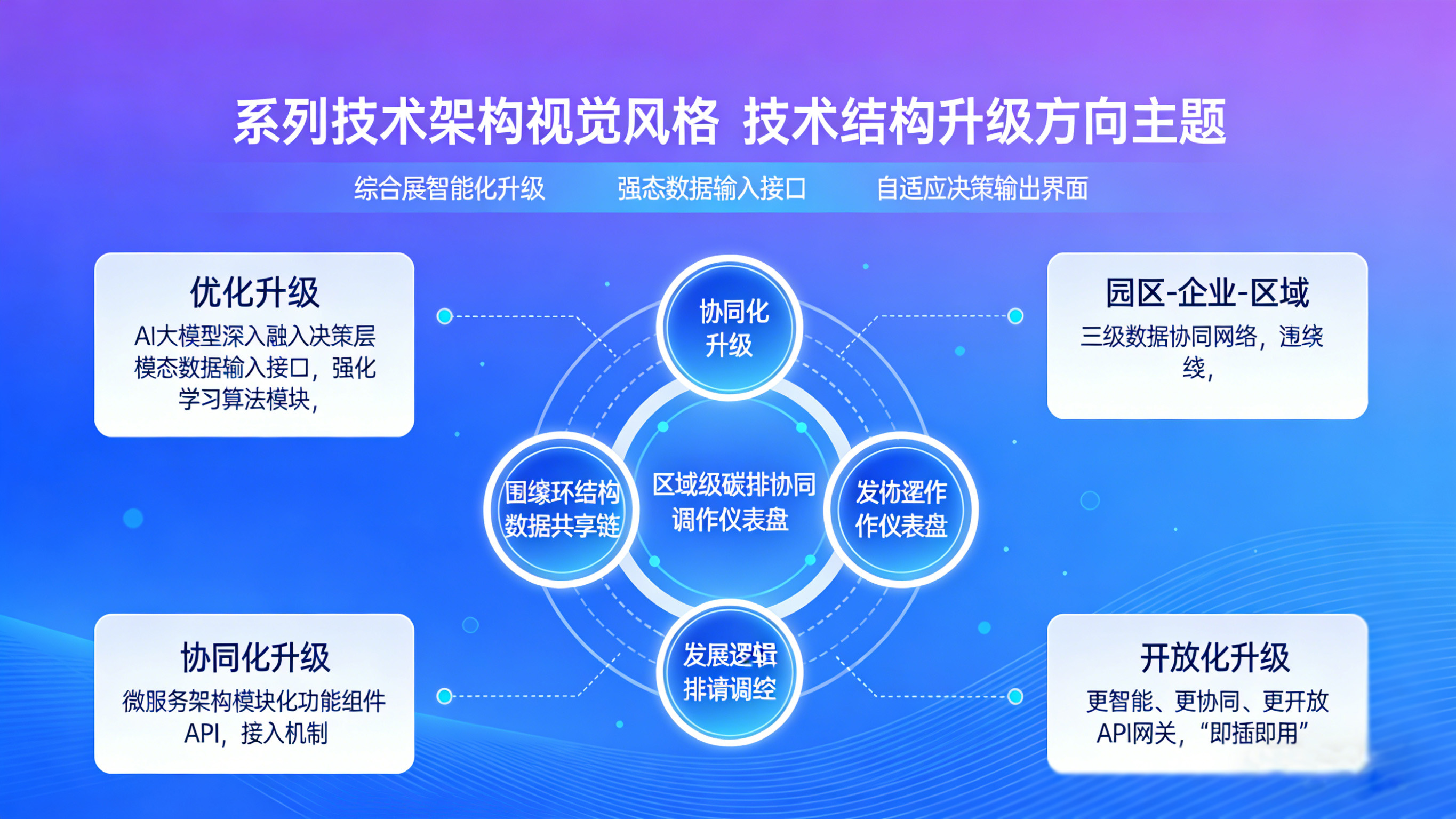

随着零碳技术与数字技术的迭代，管理系统技术架构将向“更智能、更协同、更开放”的方向升级。在智能化方面，AI大模型将深度融入决策层，实现从“场景化决策”到“全域自主决策”的跨越；在协同化方面，通过“园区-企业-区域”三级数据协同，实现零碳管理从园区内部延伸至区域层面；在开放性方面，架构将采用微服务设计，支持第三方技术与功能模块的快速接入，满足不同园区的个性化需求。

零碳园区管理系统技术架构的核心价值，在于通过“六横两纵”的层级设计，将分散的感知、传输、决策技术整合为协同联动的闭环体系，解决了传统园区零碳管理“数据不通、决策盲目、执行低效”的痛点。从感知层的精准数据采集，到决策层的智能策略输出，再到执行层的高效落地，每一个技术层级都紧密衔接，共同支撑园区零碳目标的实现。未来，随着技术的持续迭代，这套架构将进一步释放零碳管理价值，为园区绿色低碳转型提供更坚实的技术支撑。
