时序约束 (SDC) 创建必须具有三个重要方面：1）“完整”，约束集包括时钟、输入和输出延迟、时钟延迟、时钟不确定性、设置案例分析（set-case-analysis）、时钟和输入转换（clock and input transition）、输出负载（output load）、最大和最小延迟（max and min delay）、错误路径异常和多周期异常路径（false path exceptions and multi-cycle exceptions paths）。False path exceptions包括时钟域交叉、异步复位、扫描使能以及使用设计的功能分析创建的false path，缺少约束会显着影响结果的质量。；2） “正确”，正确的约束集意味着无需通过外部验证工具来验证约束。这还包括计时异常，这些异常应该通过构造在功能上正确。不正确的时序异常可能会导致芯片时序故障，因为它们可以通过实施步骤掩盖芯片时序问题；3） “有意义的”约束是指不会压垮而是帮助下游工具（如综合和物理设计）的适当集合，以在面积、时序和功耗方面产生更好的芯片 QoR。

本文就一份完整的sdc的结构有哪些来展开。

---

1、时钟定义包含外部时钟、内部时钟和虚拟时钟

外部时钟指的是作为输入时钟以input形式进入到顶层的时钟，对于该类时钟需要使用下面的命令进行定义：

create_clock -name CLK_NAME -period CLK_PERIOD -waveform "CLK_START CLK_RISE" [get_ports CLK]
 set_clock_uncertainty -setup [expr CLK_JITTER + CLK_MARGIN] [get_clocks CLK]
 set_clock_uncertainty -hold [expr CLK_MARGIN] [get_clocks CLK]

上述命令依次声明了时钟名字CLK_NAME，可以自定义并不是一定要和CLK一样，但是需要唯一且一致引用；声明了周期，一般用宏定义的形式声明，方便后续调用；声明了占空比，一般情况下CLK_START是0，CLK_RISE是周期的一半用于表示5050占空比；声明了输入进来的物理端口名字；声明了建立时间和保持时间的不稳定性，用于模拟更真实的场景，值得注意的是，在第一行命令中使用的是get_ports用于定位是从该物理端口输入的时钟，而第二/三行中使用get_clocks则是该时钟域下所有的时序路径，也正因为如此可以对路径上时钟设置建立时间/保持时间的不稳定性（个人理解）

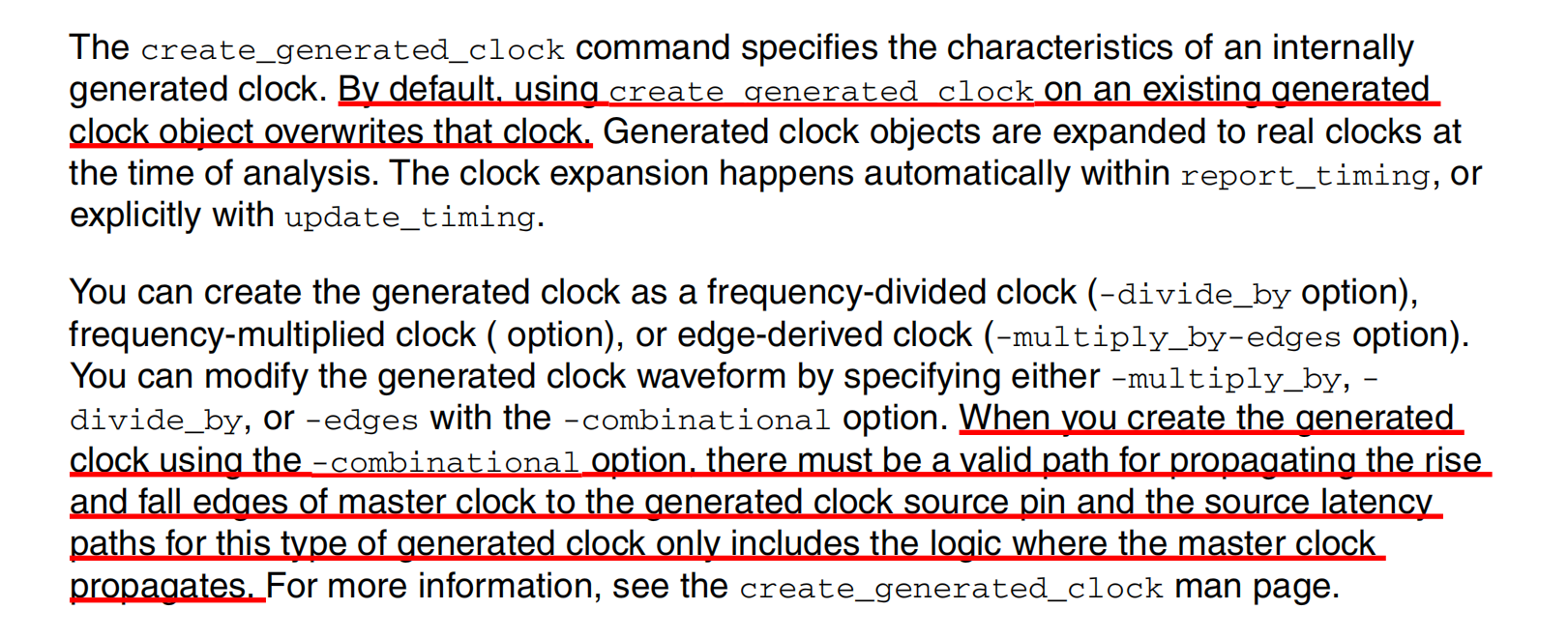

派生时钟顾名思义指的是模块内部产生的时钟，生成时钟唯一核心目的是：「当一个内部节点的时钟信号，成为独立时钟域的驱动源（即该信号驱动了其他触发器的时钟端），且其频率 / 相位与主时钟有明确的固定关系时」，才需要定义生成时钟，比如源时钟经历分频、倍频或者mux等。

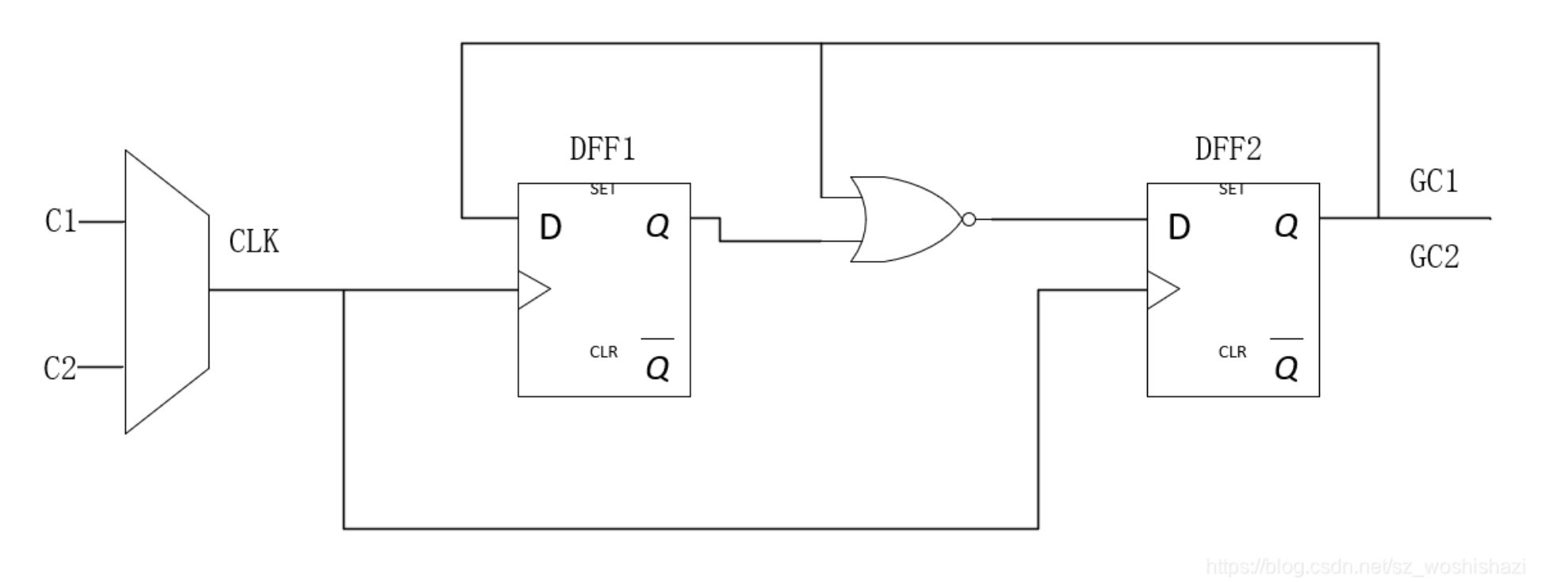

像下图，两个DFF共同组成了分频器，因此只需要在DFF2/Q上定义派生时钟，而不需要DFF1/Q上定义。

对于该类时钟需要使用下面的命令进行定义：

create_generated_clock -name GC1 -divide_by 3 -source [get_port CLK] -master_clock C1 [get_pins FF2/Q]

结合上面的例子，GC1是声明了派生时钟名字；-divide_by声明几分频；声明了源时钟来源于哪个物理引脚/端口；声明了父时钟来源于哪个输入时钟。

虚拟时钟是作为输入输出端口延时的时钟源，详情见如下链接：
数字IC设计中virtual clock

---

2、时钟关系声明，一般有异步关系、逻辑互斥和物理互斥

set_clock_group -asynchronous -logically_exclusive -physically_exclusive

-asyn用于声明两组时钟的异步关系，当两个时钟相位不确定的时候可以用，禁止时钟组之间的时序分析，一般而言当时钟来自于不同的PLL或者晶振时，时钟之间的相位是不固定的。如果时钟之间存在CDC路径则可以额外添加-allow_path，意味着虽然声明了两者的异步关系，但是允许使用set_max/min_delay去人为添加时钟之间的延迟以进行时序分析。

-logically_exclusive，如果两个时钟同时存在但是他们之间没有任何 path，则这两个时钟可以设置为 logically exclusive，典型的情况就是一个 MUX 选择两个或多个时钟。但是并不是所有的mux都要设置逻辑互斥，比如下面的例子：

-physical_exclusive，当两个时钟在同一时刻不可能同时存在时，则这两个时钟就可以设置为物理互斥。比如在相同的端口上创建多个时钟，但是这两个时钟工作在不同的工作模式，比如TestClk 和 Function Clock。

调试技巧：
可以使用report_clock -groups去报告实际的时钟关系和预设的时钟关系是否一样

可以使用report_timing -from [get_clocks clka] -to [get_clocks clkb]去报告设置的时钟组之间是否是异步/同步关系

---

3、端口约束

最先应该做的是梳理顶层设计的输入输出端口，并且根据databook等确定这些端口是同步于哪些时钟，然后使用set xxx [get_port [list xxx xxx]]形式将同步于同一时钟的端口归为一个组方便后续调用。首次通过约束创建通常是一个手动、易出错且耗时的过程。对于大型设计而言，创建时钟定义和输入/输出延迟往往是一项繁琐的任务。

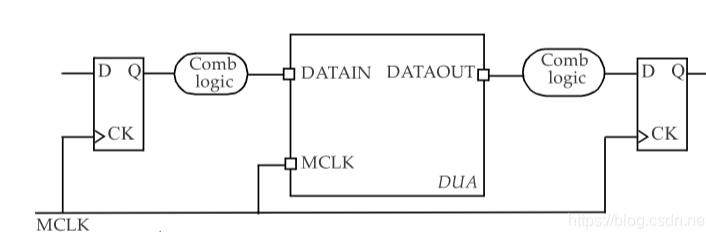

如上图所示，如果在DUA设计上没有对DATAIN DATAOUT的数据进行约束，那么STA工具并不能够得到有外部寄存器经过组合逻辑到达DATAIN的时间，同时也不知道DATAIN信号和输入的MCLK是什么关系，input delay和output delay就是告诉STA工具芯片外部的信号的delay信息。

input delay最常用的设置是对一组信号设置为采样时钟的70%，继续按照上图的例子，值得一提的是这里需要用虚拟时钟。下面是具体的命令，定于端口DATAIN的输入延迟，延迟值是MCLK周期的0.7倍，同步于MCLK时钟。如果稍微改一下场景，我们并不知道DATAIN的驱动时钟或者DATAIN的驱动时钟在DUA中并没有被声明，则需要额外使用虚拟时钟。

set_input_delay -max [expr 0.7 * MCLK]  -clock MCLK     [get_ports  DATAIN]

input_delay/output_delay和普通setup/hold分析模型本质是一样的，都是两个寄存器串联起来，使用同一个clk，但是区别在于，端口约束的两个寄存器内外之分而已。我们以这个简单模型入手进一步分析input_delay/output_delay所约束的数值具体含义。setup/hold分析就不做赘述，具体可见建立时间(setup time)和保持时间(hold time）详析

内部 Reg-to-Reg 模型的建立时间（Setup）公式

对于芯片内部的两个寄存器，STA 工具的计算公式是：

$T_{clk2q\_TX}+T_{comb\_internal}<T_{period}-T_{setup\_RX}+T_{skew}$

I/O 模型的建立时间（Setup）公式

当 Reg_TX 位于芯片外部（另一颗芯片），而 Reg_RX 是你 DUT 内部的第一级寄存器时。工具的视角中缺失了芯片外部的延迟信息，于是 SDC 引入了 input_delay：

$Input\_Dela{y}_{max}+T_{comb\_internal}<T_{period}-T_{setup\_RX}+T_{skew\_internal}$

可以清晰地看到，Input_Delay_max 在数学模型中，完美等价并直接替换了外部电路的延迟总和：

$Input\_Dela{y}_{max}\equiv T_{clk2q\_ext}+T_{trace\_ext}-T_{skew\_ext}$

对于保持时间（Hold Time）的 -min 分析，其等价映射关系也是完全一致的。这也就是所约束的数值含义，覆盖了工具所看不到的边界盲区（外部器件什么时候发数据？外部 PCB 走线有多长？），这个值当作上游的Arrival Time，接着往下算内部那段就行了。工具根本无法知道真实的外部 Skew 是多少，因此创建一个完全虚拟的时钟（Virtual Clock）来专门模拟外部那个clk的时钟相位，从而将内外时钟域在逻辑上进行解耦约束。

如何理解max/min：

set_input_delay和set_output_delay用的是-max和-min。max对应的是建立时间，担心的是太晚情况，对于输入来说担心的最晚到达输入端口，对于输出担心的是最晚到达下游器件输入。min是保持时间，担心太早情况，对于输入就是说新数据来的太早，对于输出就是给下游新的数据太早。

具体来说，建立时间是时钟有效沿来之前数据维持稳定的时间，对于输入如果max超出范围也就是太晚到达，对于要求最晚11ns到达留了足够的建立时间，但是你12ns到达就不满足建立时间出现亚稳态，对于输入如果min小于范围也就是太早，对于要求最早1ns离开（新数据到）留够了保持时间，但是你0.5ns就离开（新数据到）就不满足保持时间出现亚稳态。

对于输出来说，max超范围，给下游数据太晚，建立时间不满足，min小于范围，给下游数据太早，保持时间不满足。

---

4、CDC路径

如果存在跨时钟域路径，时钟之间没有确定的相位关系，数据是靠同步器（比如两级触发器）来传递的。这条路径的延迟可以很长，只要不超过同步器的“容忍”范围就行，所以常规的setup/hold检查在这里不适用。因此这种情况下我们要结合set_clock_group -asyn -allow_path去使用set_max/min_delay去约束时序路径。

在同步时钟时序分析中，由于在两个DFF之间的用的是同一个时钟，在计算建立时间和保持时间的时候对于时钟仅需要考虑是Tlaunch和Tcapture，但是在异步时钟中，两个DFF分别用的是两个周期不同相位不明确的时钟，因此需要使用max/min delay去定义两个时钟间的延迟，方便进行setup/hold_time的计算。
