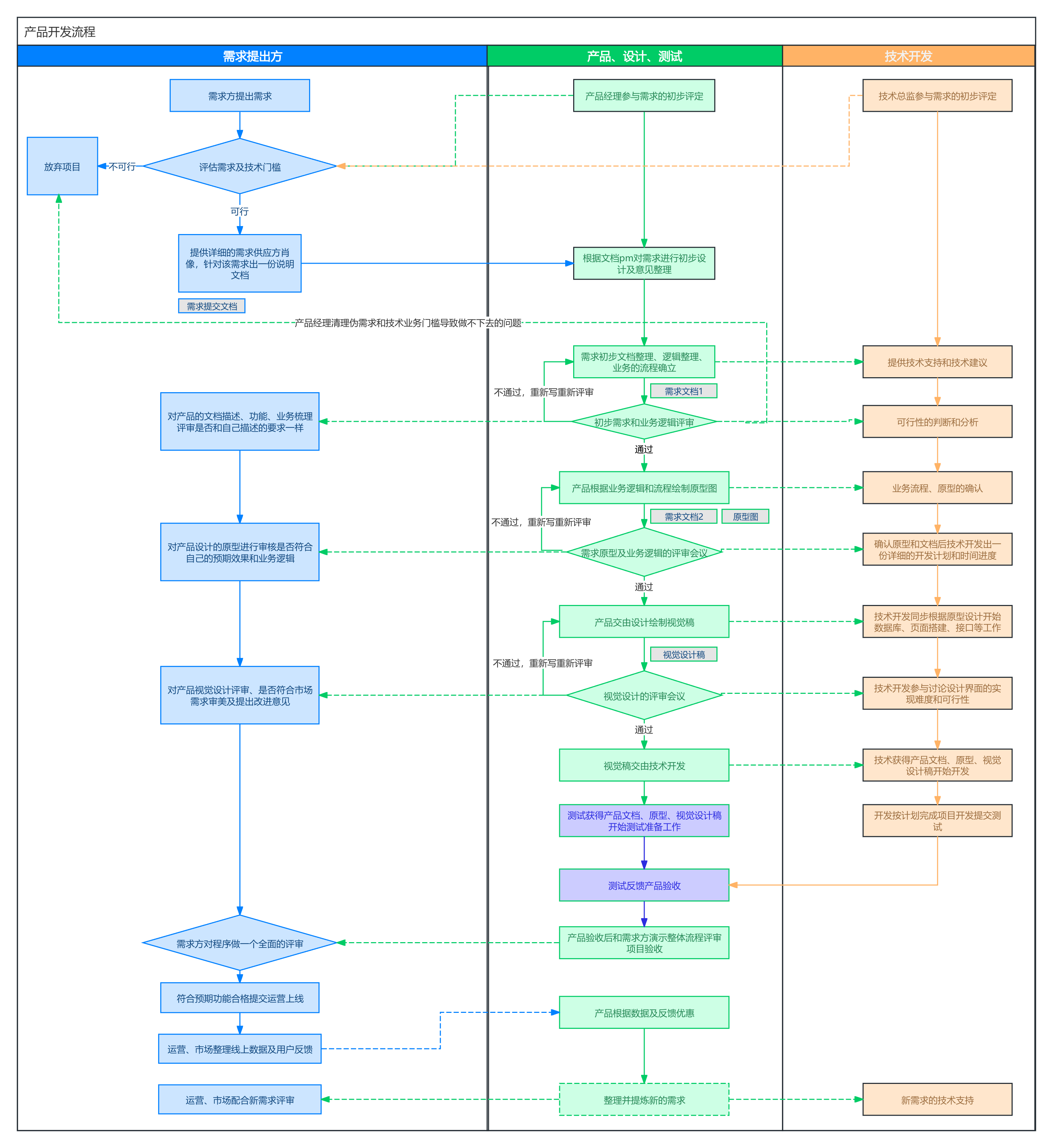

泳道图

• 分为横向和纵向泳道，可分开也可结合
• 纵向一般划分为职能或者不同的业务模块
• 横向一般划分为不同环节或者时间点

示例：

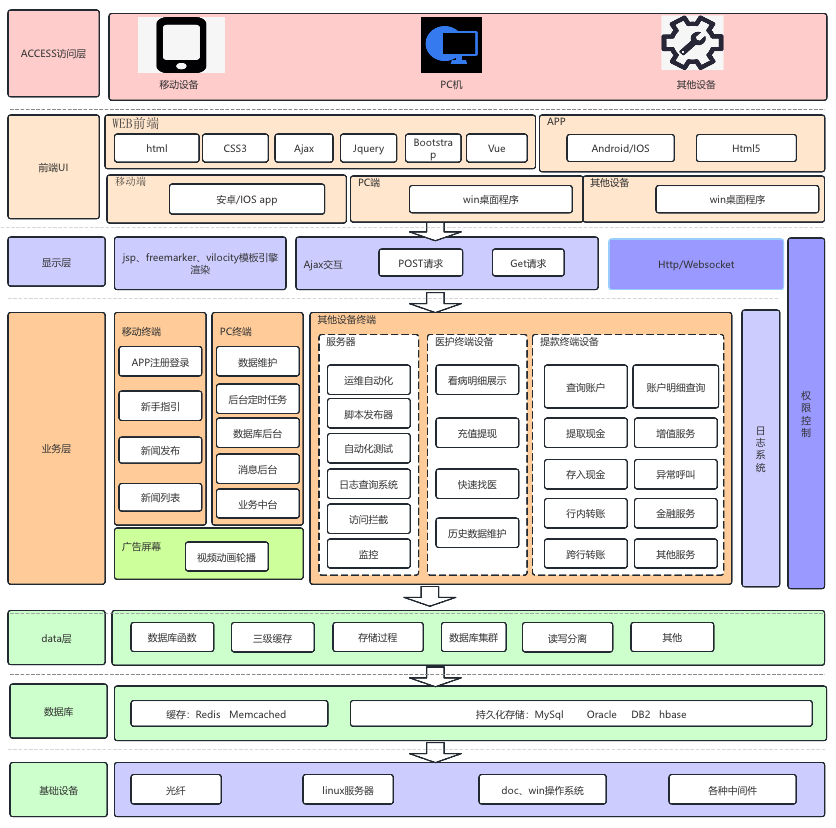

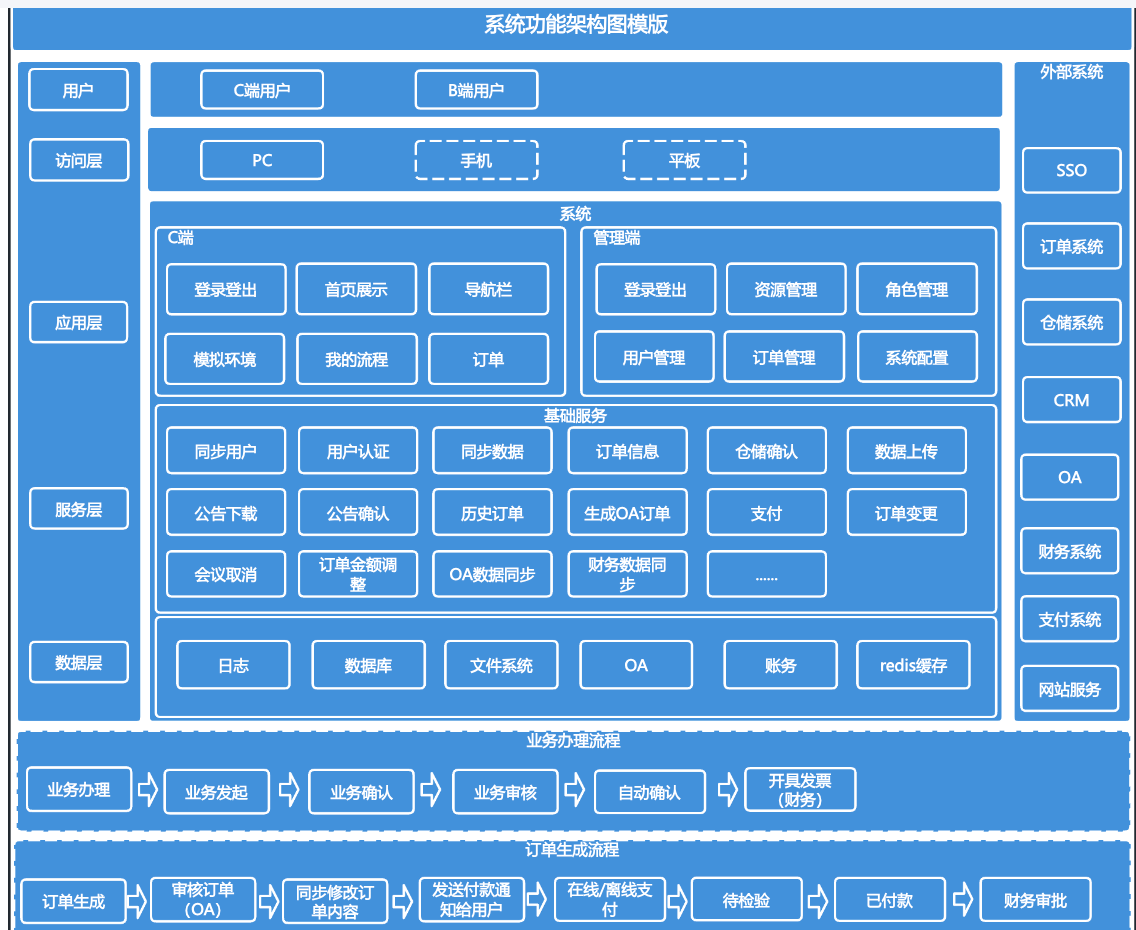

系统架构图

一般来说可分为：

1. 访问层：访问设备、用户群体
2. 应用层：各端提供哪些服务、不同设备使用方式、不同设备技术选型等
3. 服务层：提供哪些后端服务
4. 数据层：数据库存储哪些数据、存储方式、数据库技术选型
5. 核心业务流程：有哪些核心业务流程

示例：

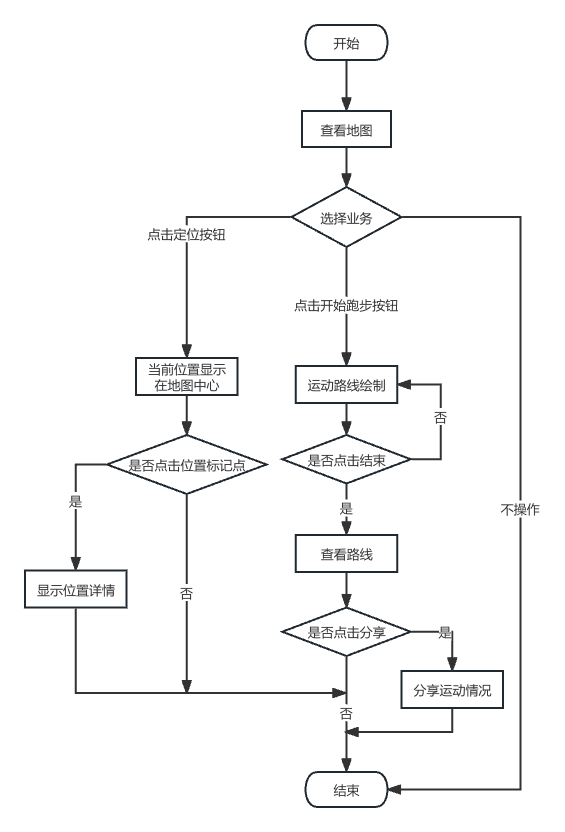

流程图

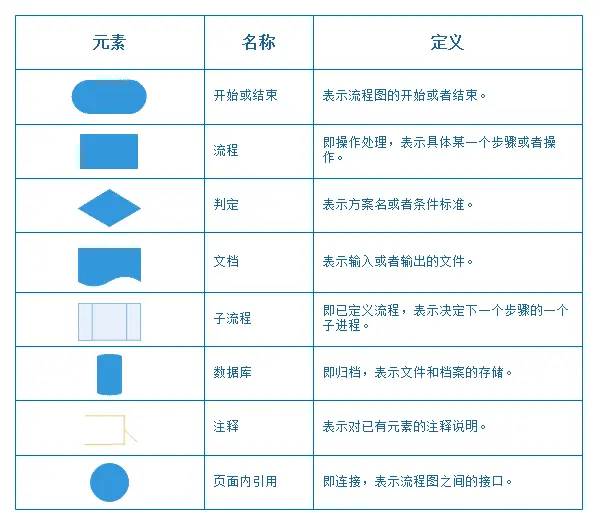

流程图各种元素名称和作用。

示例：

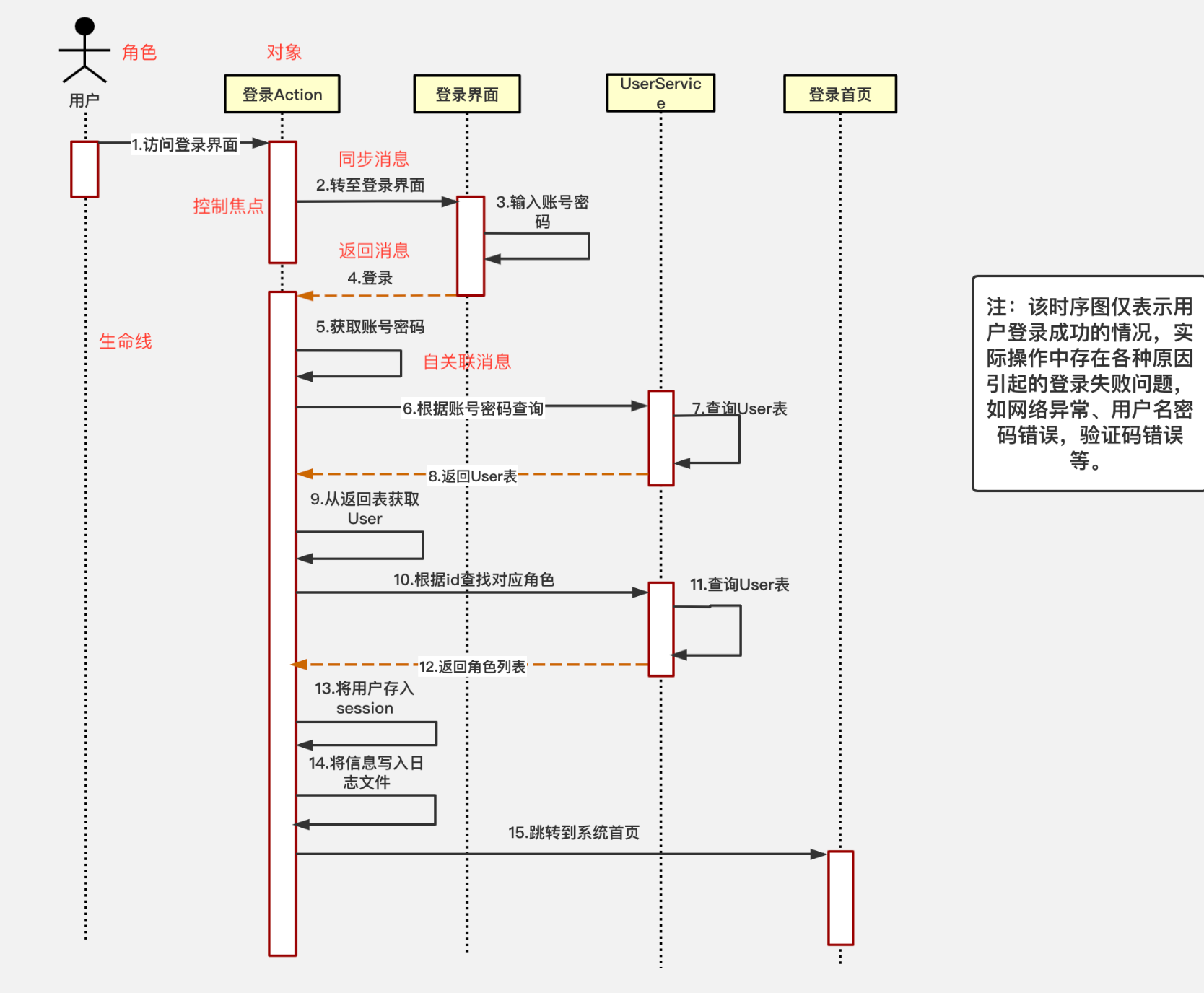

时序图

基本元素与关系：

元素	图形	含义	备注
角色（Actor）		系统外部参与者：人、外部系统、子系统等	常作为发起者/触发者出现在最左侧或最上方

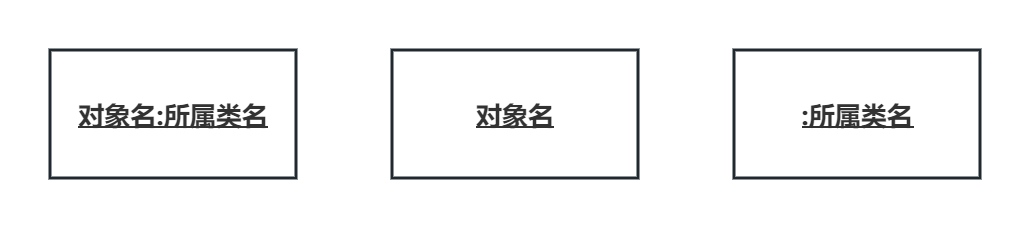

对象（Object）		参与交互的对象/实例（或类）	命名常见3种：对象名:类名 、 :类名 （匿名对象）、 对象名: （只写对象名）

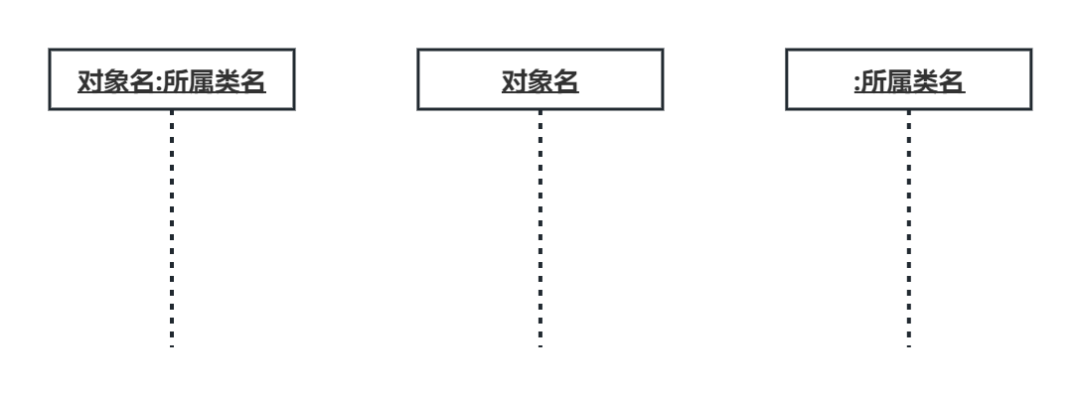

生命线（LifeLine）		对象在时间维度上的存在（时间线）	表示对象随时间推进的“存在期”，消息沿时间自上而下
控制焦点/激活条（Activation）		对象在某段时间内正在执行/占用控制权	常用于同步调用：表示方法执行区间、可嵌套（调用栈效果）

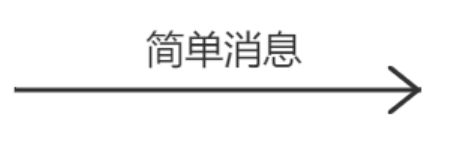

简单消息（Message）		对象之间的信息传递/调用	常见3 类：同步、异步、返回（见下三行）

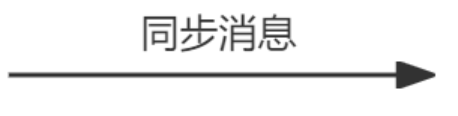

同步消息（Synchronous Message）		发送方把控制权交给接收方并等待返回	常对应“函数调用/阻塞调用”，接收方通常出现Activation

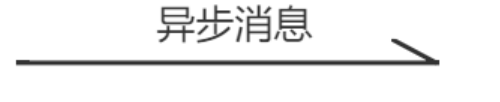

异步消息（Asynchronous Message）		发送方不等待接收方返回，继续执行	常对应“事件/消息队列/并发执行”，不一定有返回消息

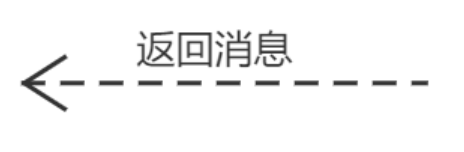

返回消息（Return Message）		表示过程调用的返回值/返回控制权	也可不画（很多图会省略返回消息以简化）

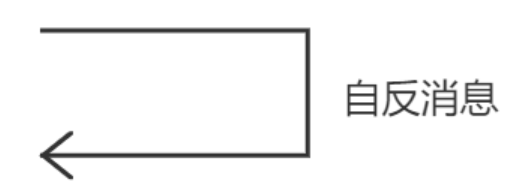

自反消息		对象内部方法调用自身/调用同对象其他方法	常配合Activation的嵌套显示递归或内部调用链

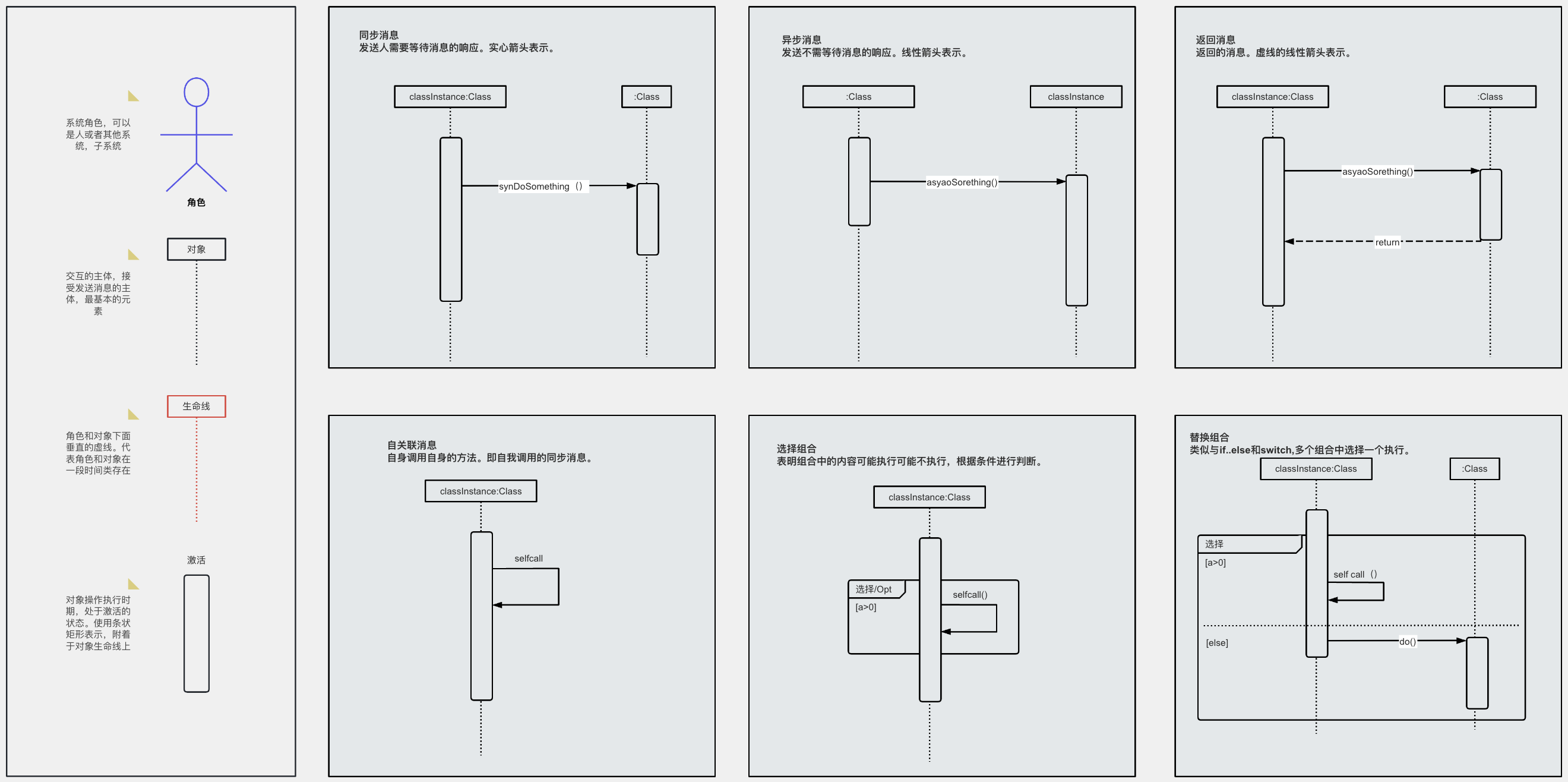

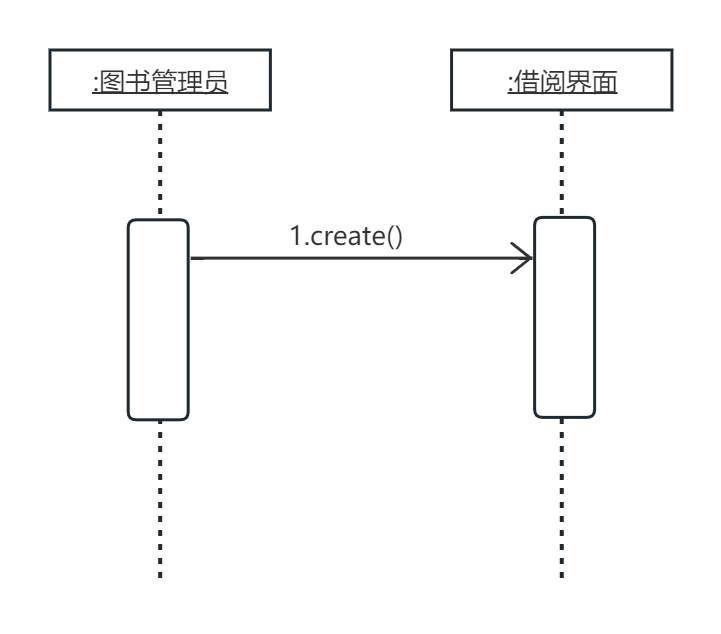

示例：

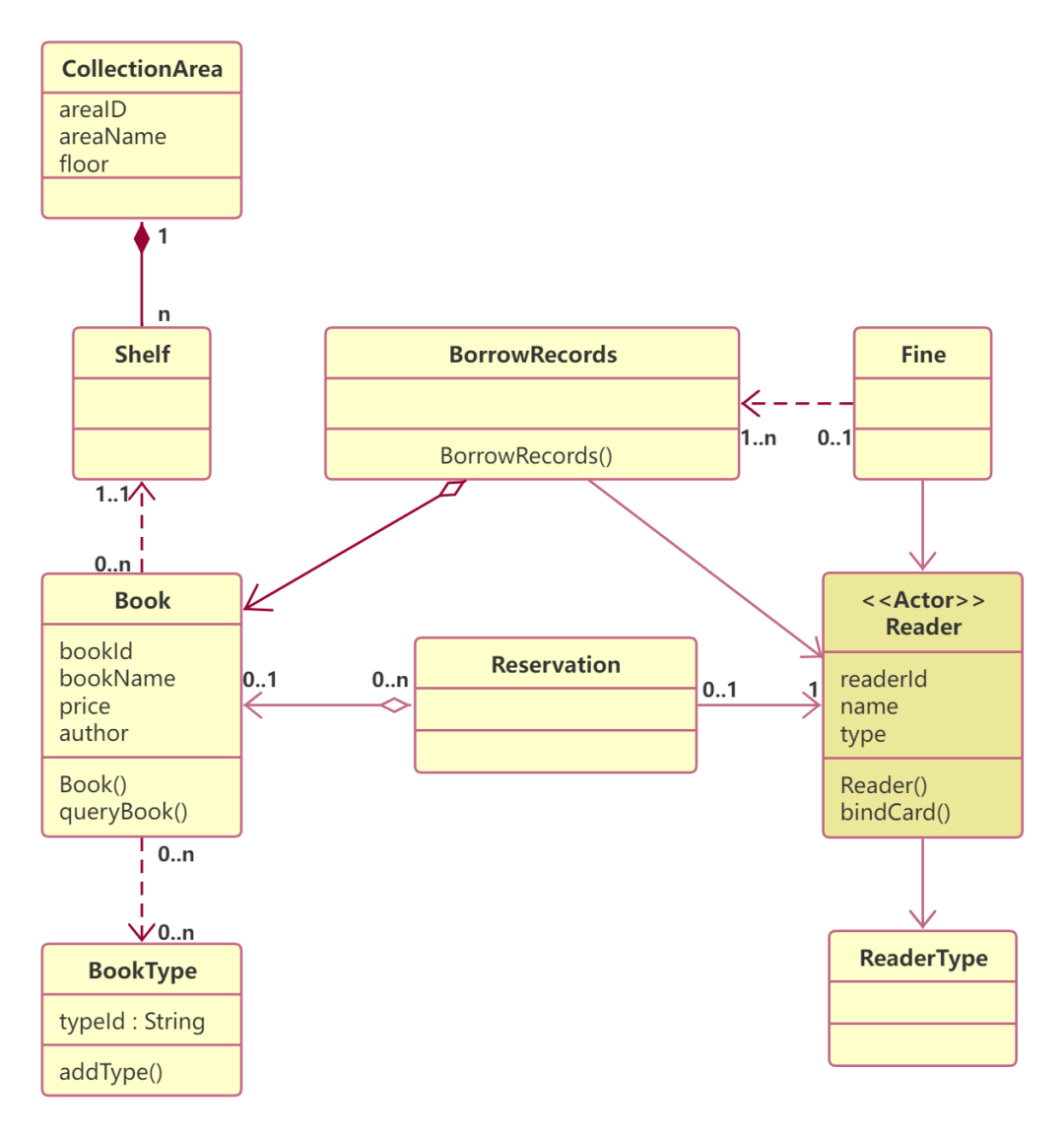

UML类图

下面的文章讲的挺好的，不赘述了：https://www.processon.com/knowledge/classdiagram

示例：

ER图

比较简单，一般用于数据库设计
文章教程：https://www.processon.com/knowledge/ertu

示例：

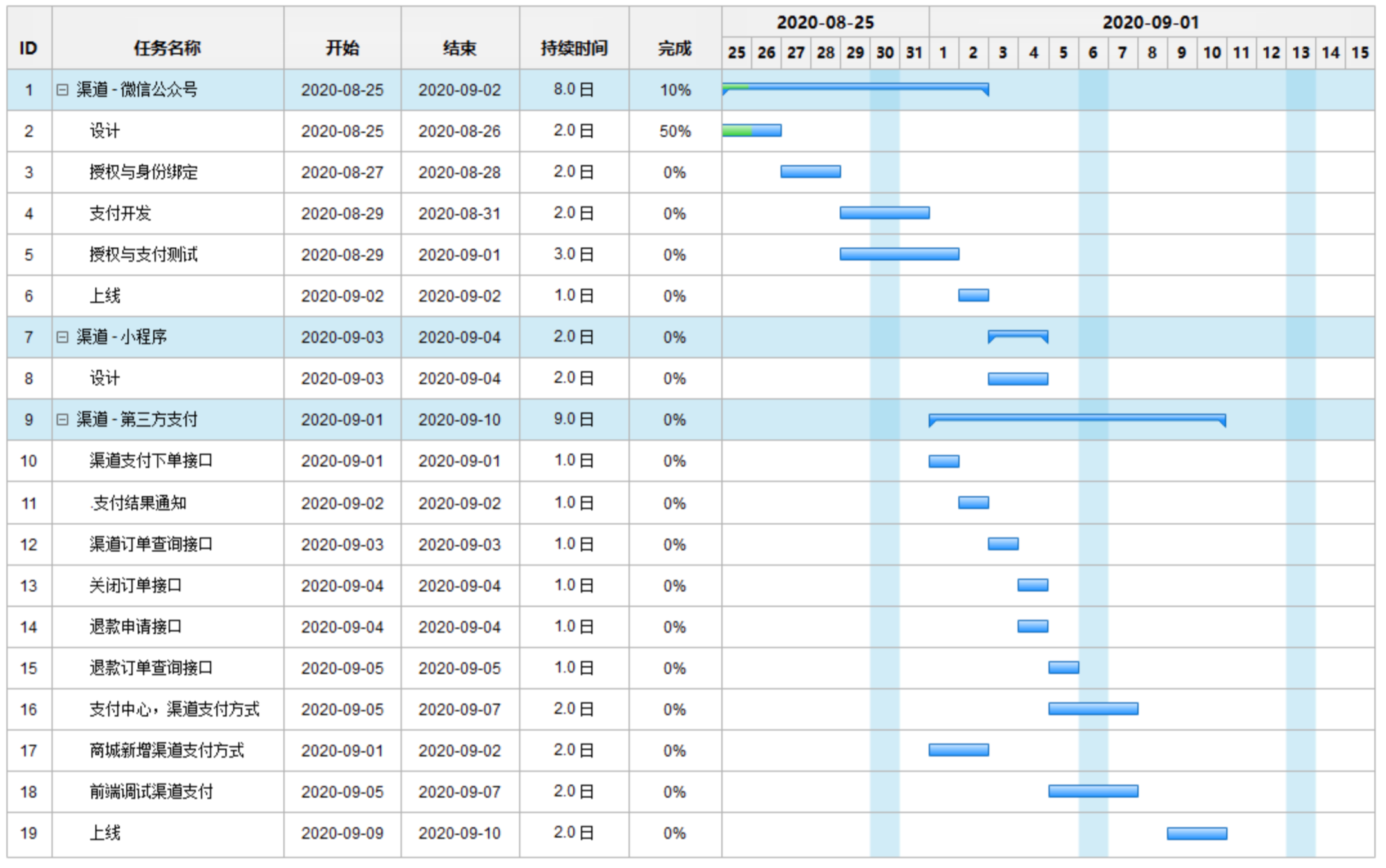

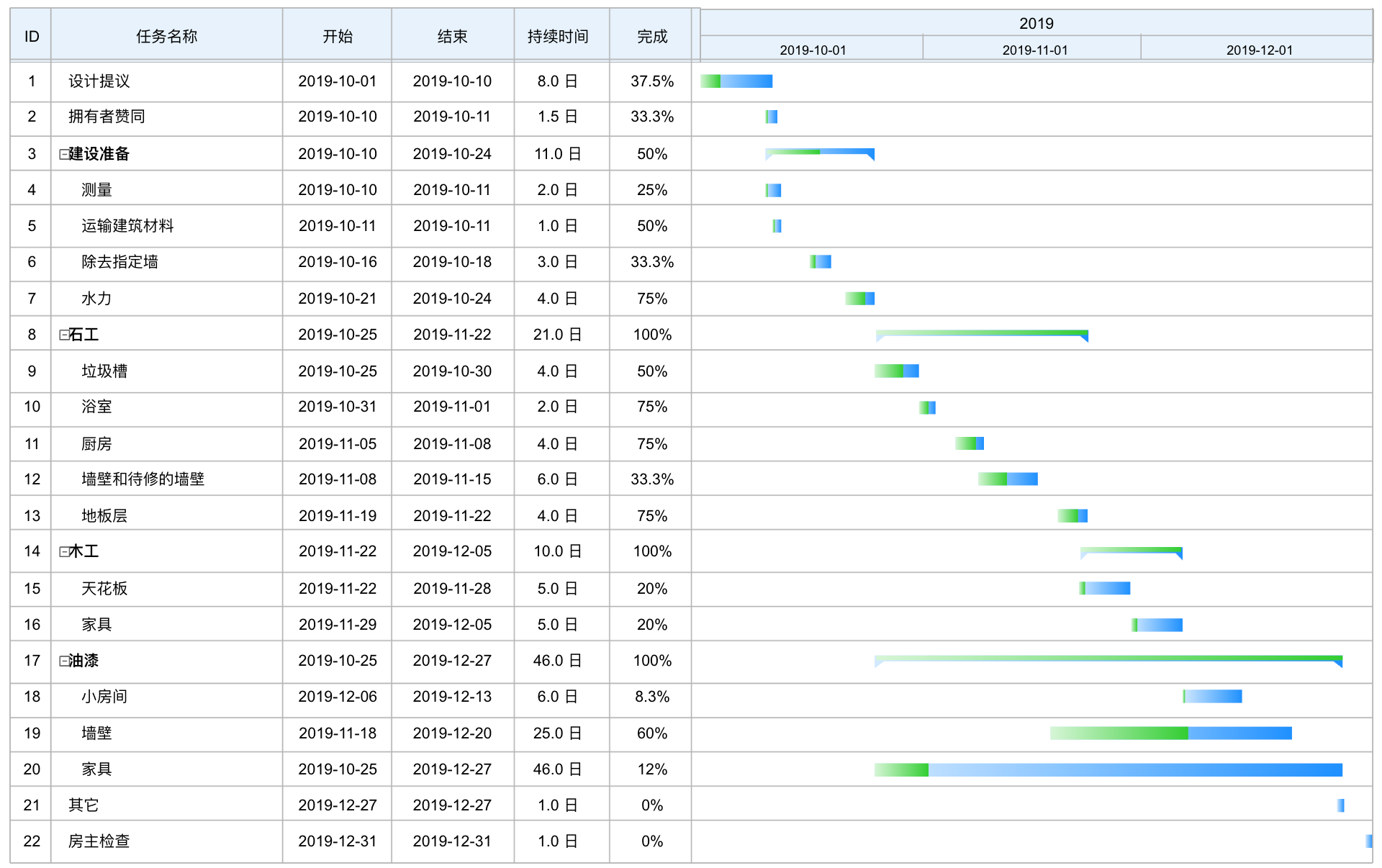

甘特图

甘特图的绘制原则一般有以下3条：

1. 任务具体可执行：每项任务必须是具体的可执行的工作，最好有明确的优先级；
2. 任务分配合理：人力资源一定要和工作内容匹配，让合适的人做合适的事；
3. 时间安排合理：时间期限不能由管理层拍脑门敲定，具体的执行人员一定要参与时间的评估，要给任务预留缓冲时间。

示例：

此外还可使用AI生成PlantUML、Mermaid、xml文本，通过文本绘图方式绘图，具体可参考以下文章：https://juejin.cn/post/7496777696912949258?searchId=20260130144213D735083B2A9ADE1800F5

如有错误欢迎补充指正。
