开发流程：

搞清原理，知道用哪个引脚

到cubemx配置引脚并更新keil

在对应层（common interface等文件夹）中创建.c .h文件

在keil中添加层文件夹路径并将文件纳入编译范围内

在vscode中开发

先在原理图中搜索数据手册弄清驱动原理，包括引脚定义、通讯协议

从高层项底层写

I 搞清原理，知道用哪个引脚

产品简介

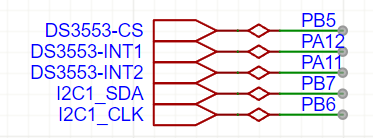

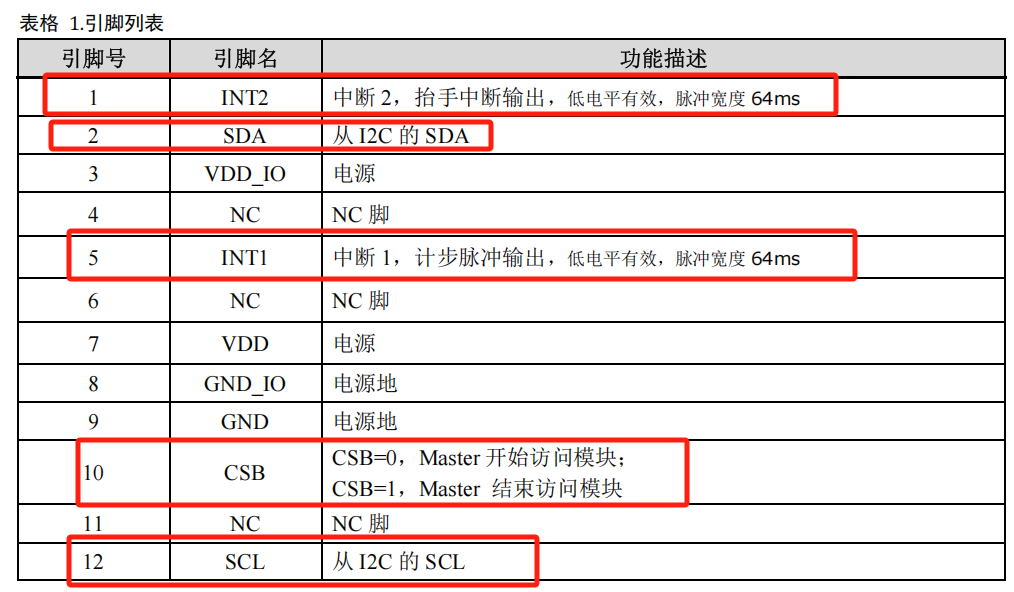

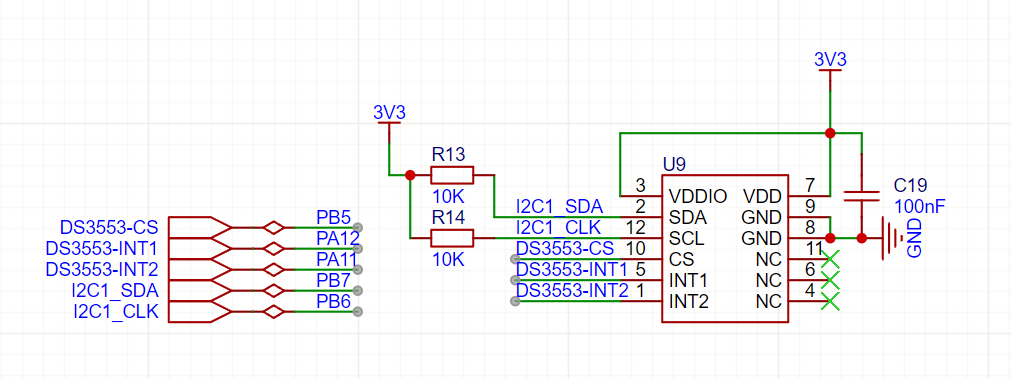

可以看到，芯片有五路控制引脚，分别是I2C的SDA、一个I2C的时钟线、两个中断INT、一个通讯片选，查阅手册得知：

通讯协议——I2C

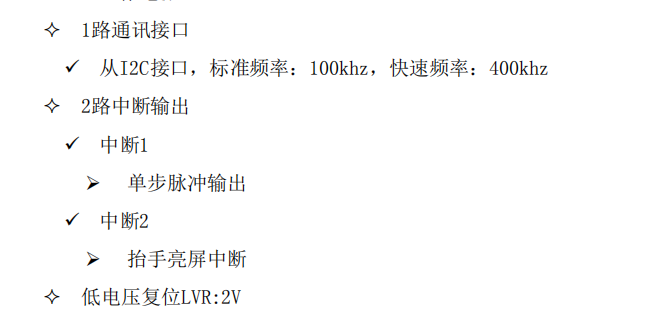

使用PB6 PB7引脚，可以选用普通 高速，分别是100k 400kHz，我们使用100kHz即可。

I2C的通讯前提是知晓对方地址，数据手册给出I2C地址是0100111X，也就是27X。设备可以收发，收的时候读写位是1，整体地址是01001111，也就是4F；写的时候是4E。

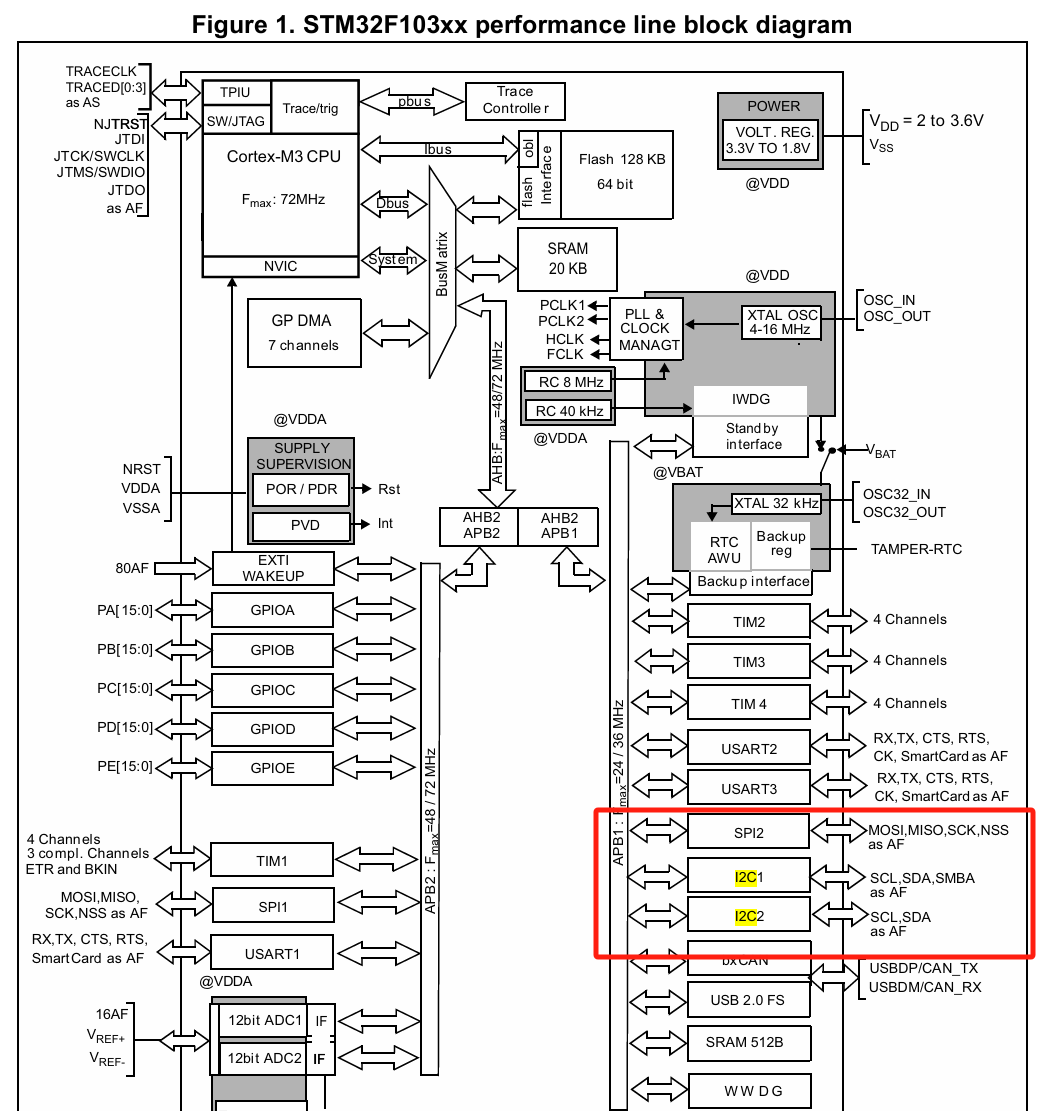

在收发信号的时候通常有两种实现形式，一种是软件模拟，另一种是硬件实现，这取决于MCU中是否有专门处理收发的设备，我们看到STM32的逻辑图，是专门有处理I2C的硬件的，那么我们只需要调用API就能实现收发了，而不需要手动模拟拉高拉低信号线和时钟线了。

I2C的读写操作

芯片的I2C和常规I2C很类似，只是发送设备地址的地方替换为了写命令。

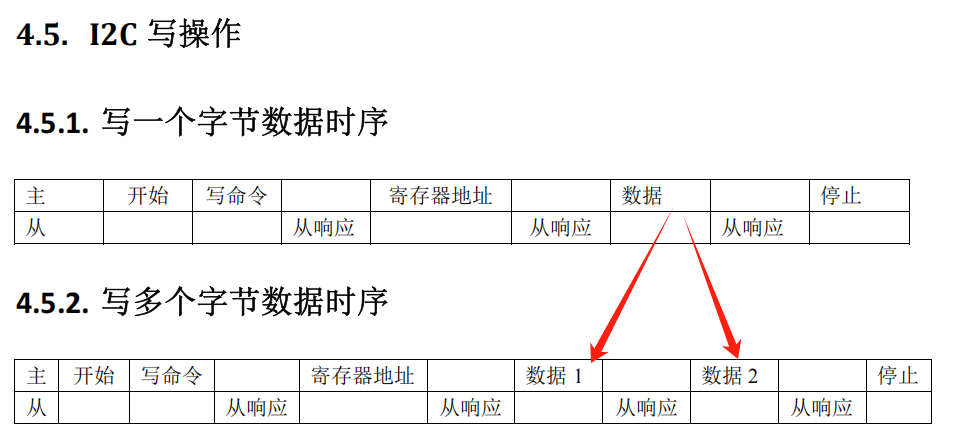

流程就是主控发送开始信号后，发送要写入的信号，从机收到后回复。回复后主机发送要写入的地址，从机收到后相应。接着就是发送一个字节响应一个字节，最后由主控停止。

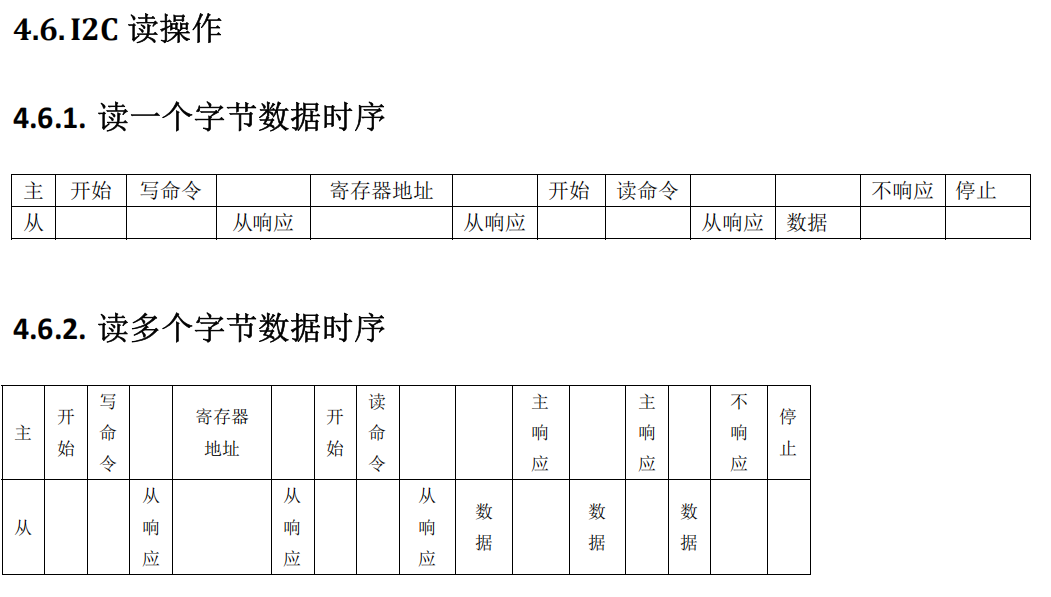

读也一样，可以理解为”真读假写“。这里也是主控发送开始，并发送写指令，这个写指令是为了告诉从机要读取的寄存器的地址。从机收到后回复，然后主控再发送读指令，从机响应后直接开始发送数据，发送一个字节主控回应一个字节，最后主控停止。

工作模式

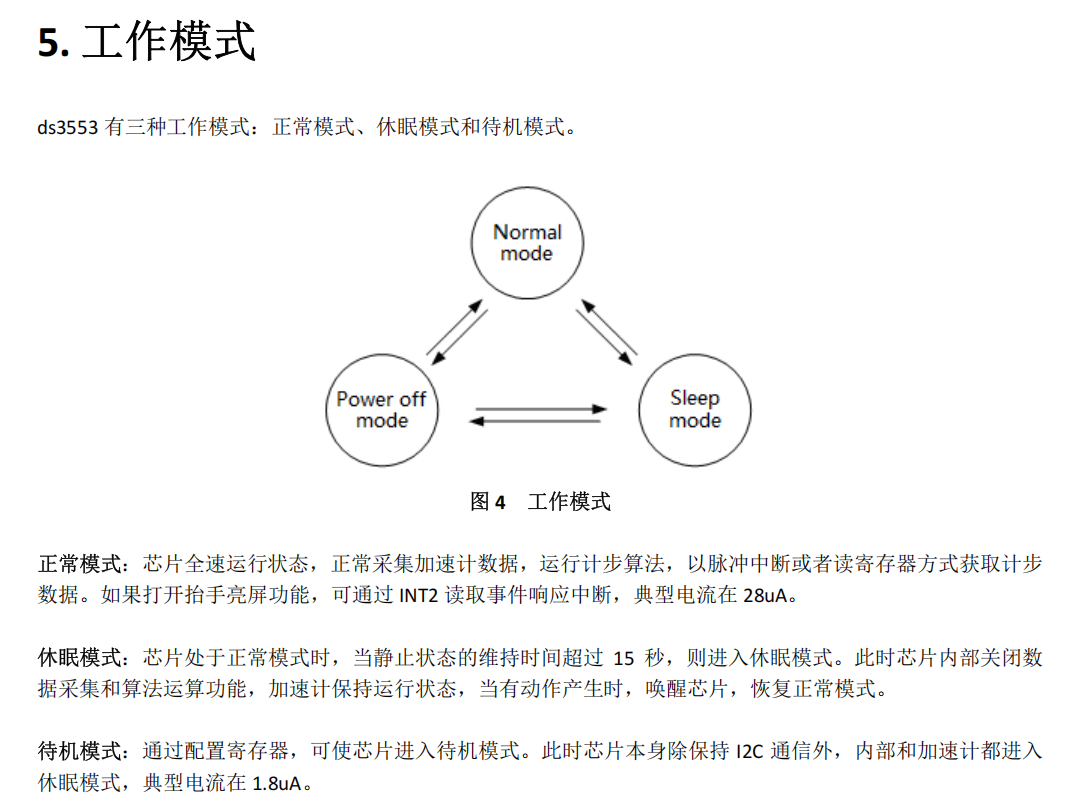

不用管，从正常模式切换到休眠模式是自动的，待机模式不使用，本身电流就不大。

寄存器

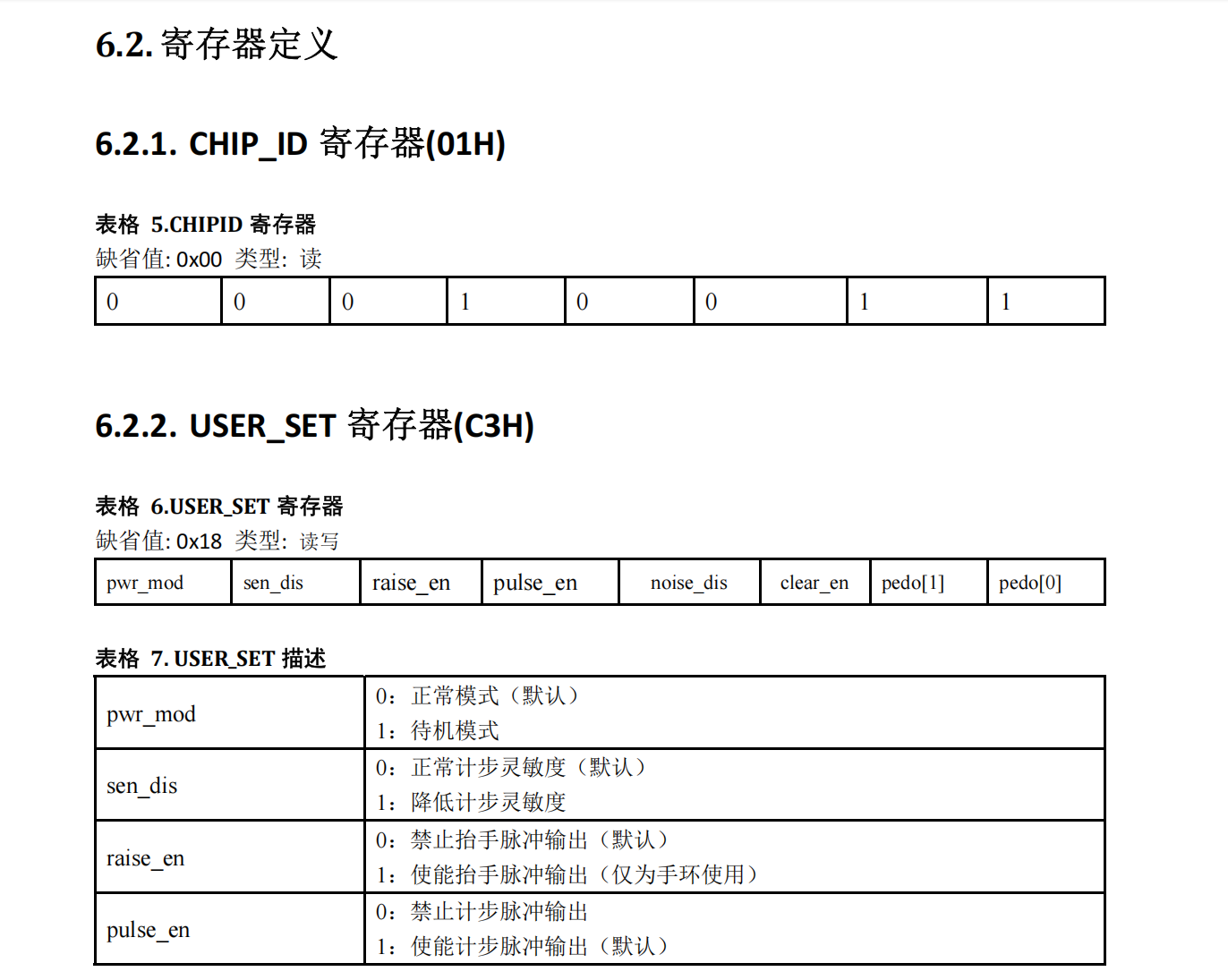

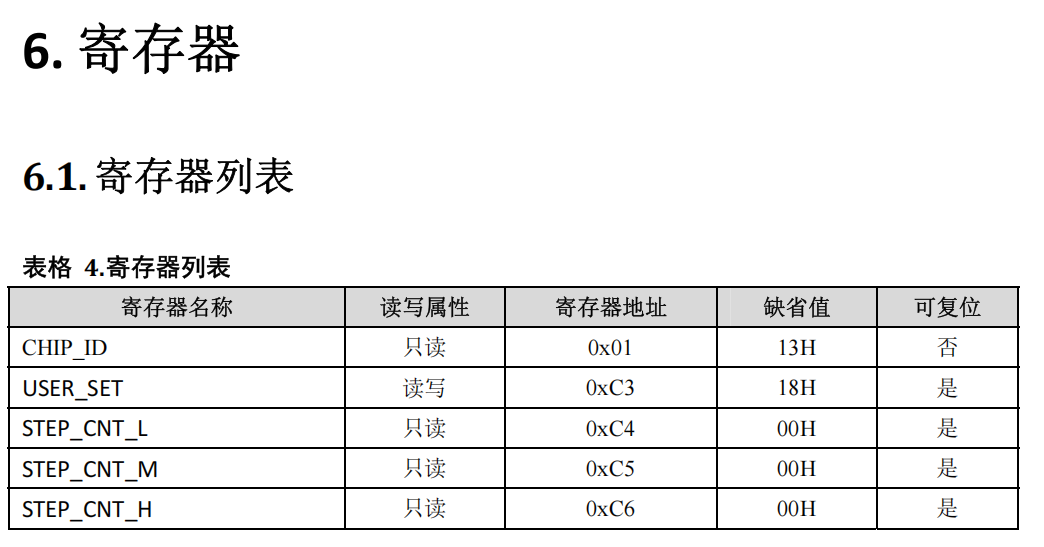

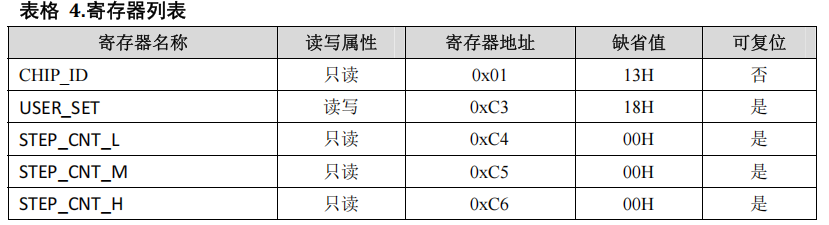

有四个只读，一个读写寄存器。

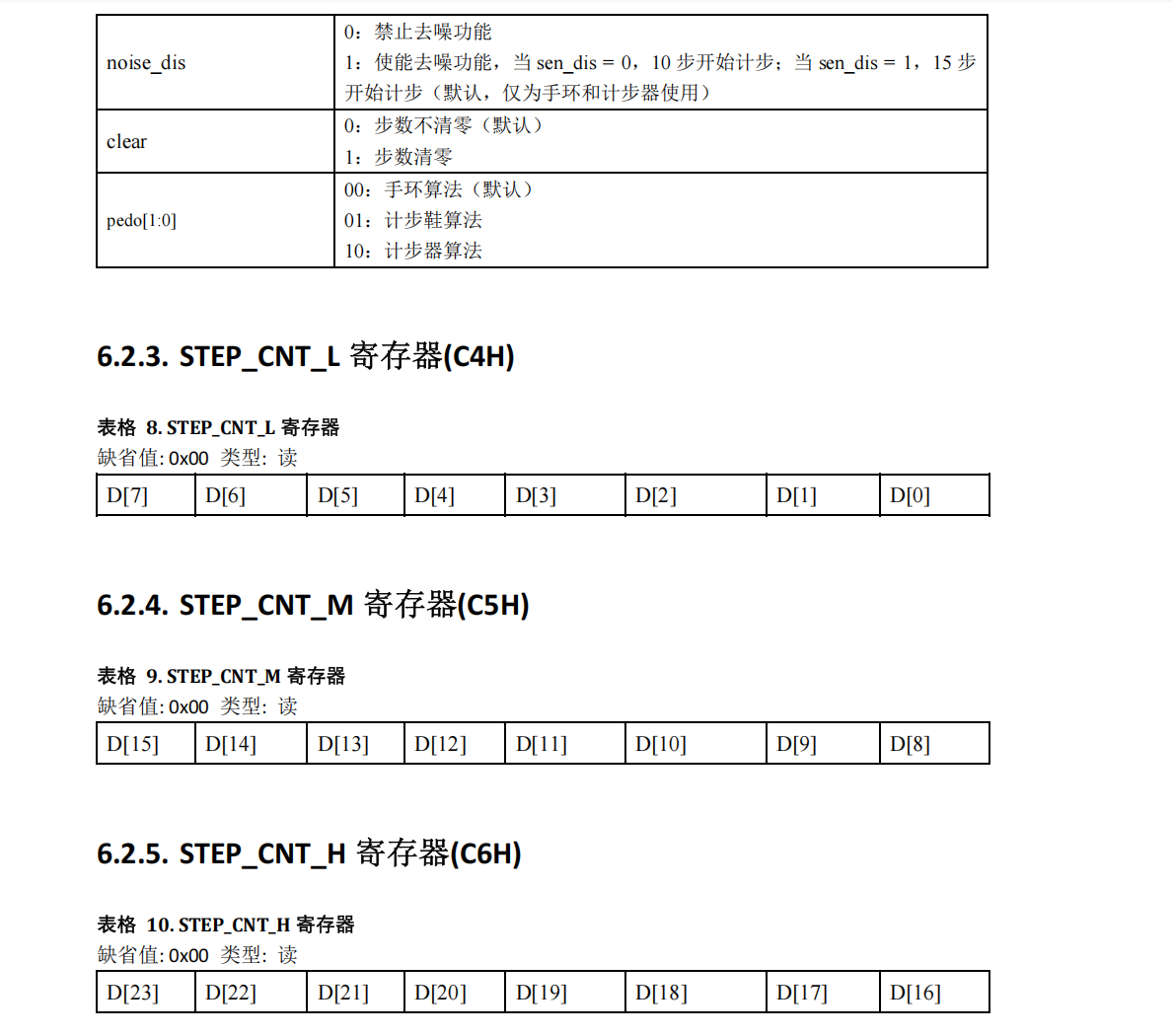

STEP分别存储步数的低中高八位。

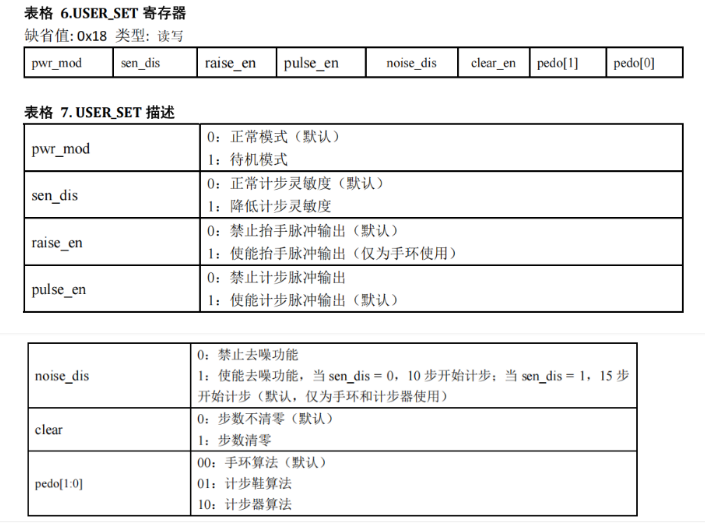

USER_SET用于存储设备状态，可以被修改。

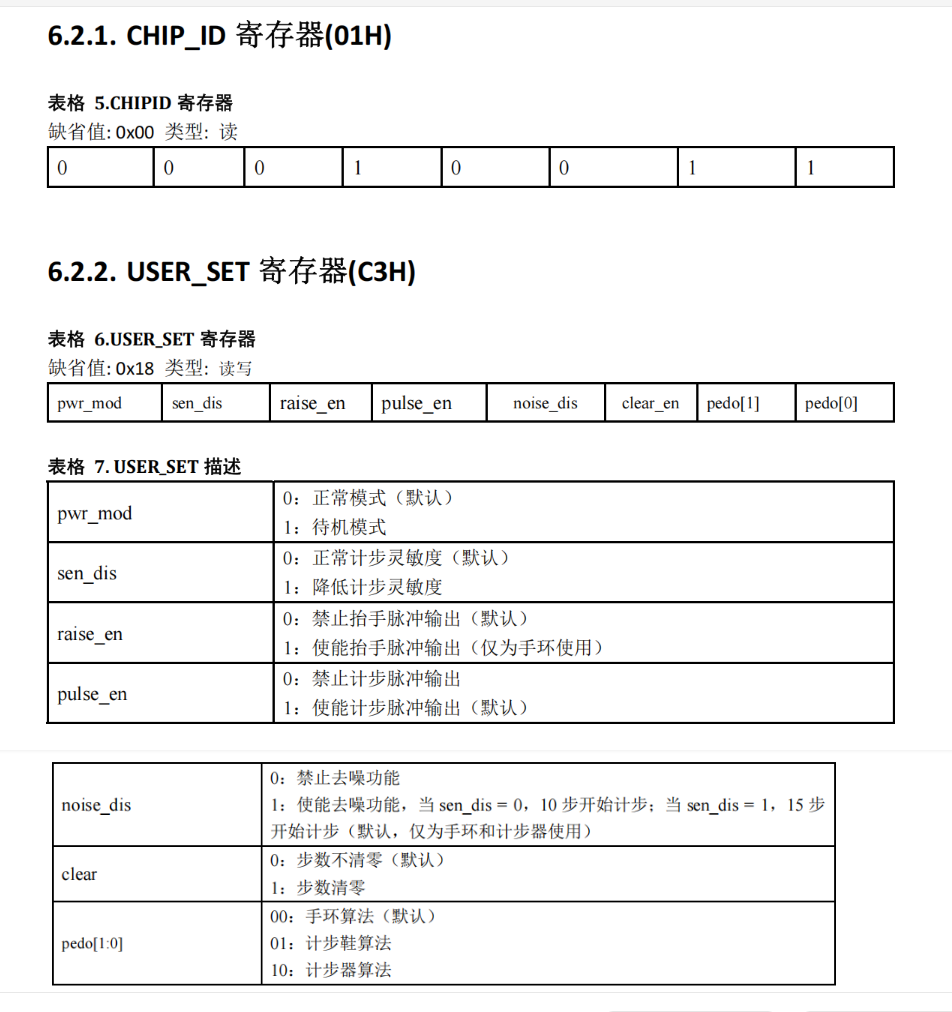

CHIPID是不可改的地址，用于验证，如果读取到13就说明是正常的。

II 到cubemx配置引脚并更新keil

我们记住一个规律：

1. 通用数字输出引脚 → 通常使用「推挽输出」（Push-Pull）
2. 通用数字输入引脚 → 若外部电路未提供确定电平，则应配置「上拉」或「下拉」

配置I2C通讯引脚

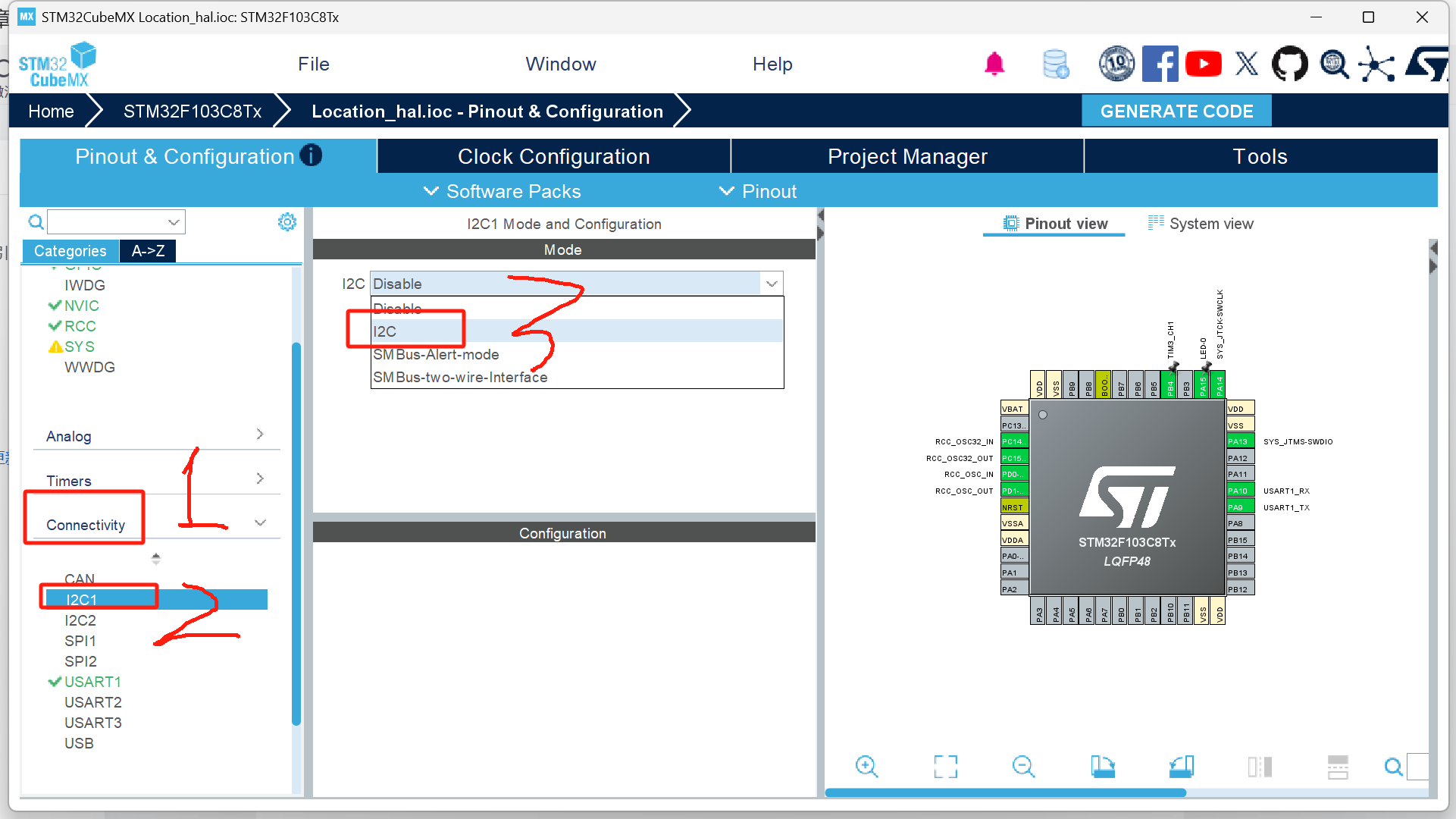

根据引脚定义，我们先配置I2C通讯引脚，自动匹配到PB6 7上。

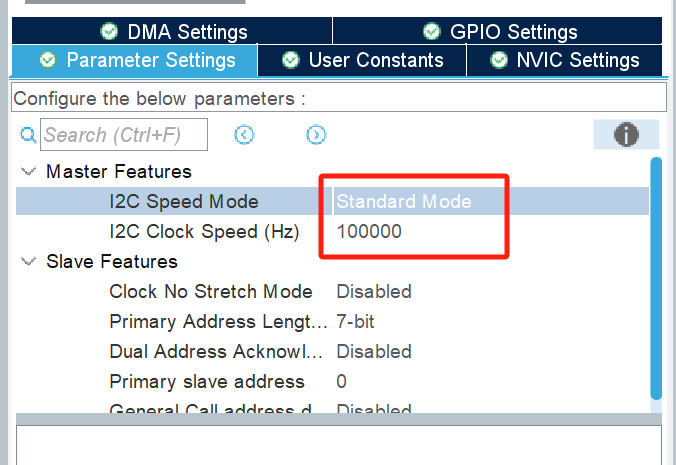

由于我们决定使用100kHz的普通模式，因此不要切换到400k的高速模式。

在下面的这些内容是作为从机才会使用的：

比如我们开发计步芯片，这个计步芯片如果用stm32，那么就作为从机了，此时就需要配置从机地址等信息了

配置中断引脚（输入用上下拉）

我们就仅配置中断1，也就是计步脉冲。对那个PA12引脚，选择这个EXTI（external Interrupt）外部中断。

然后看到引脚定义，中断是通过低电平触发的，因此一般状态应该是高电平，也就是说，需要拉一个上拉电阻，当中断时接收到低电平判断。

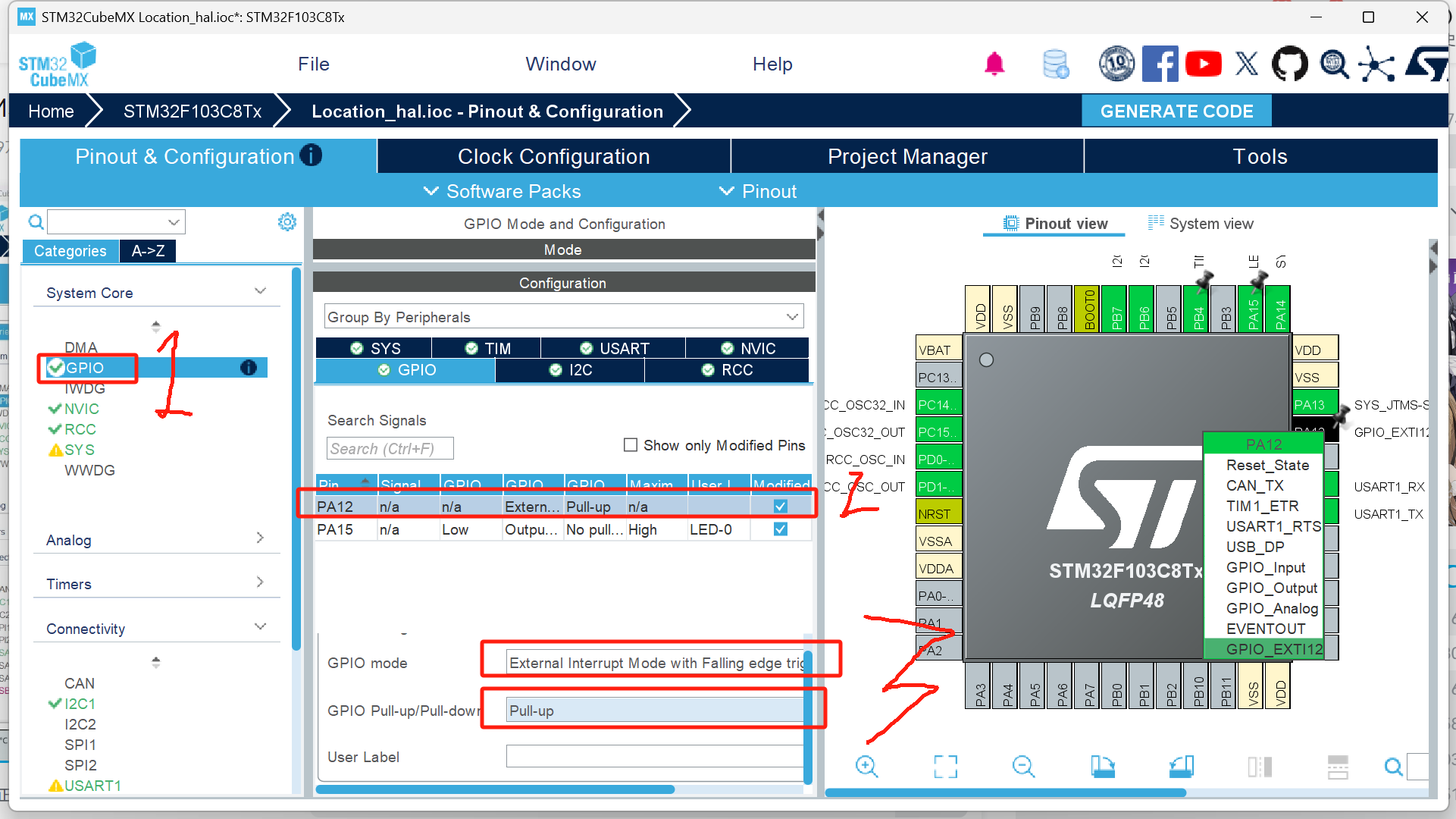

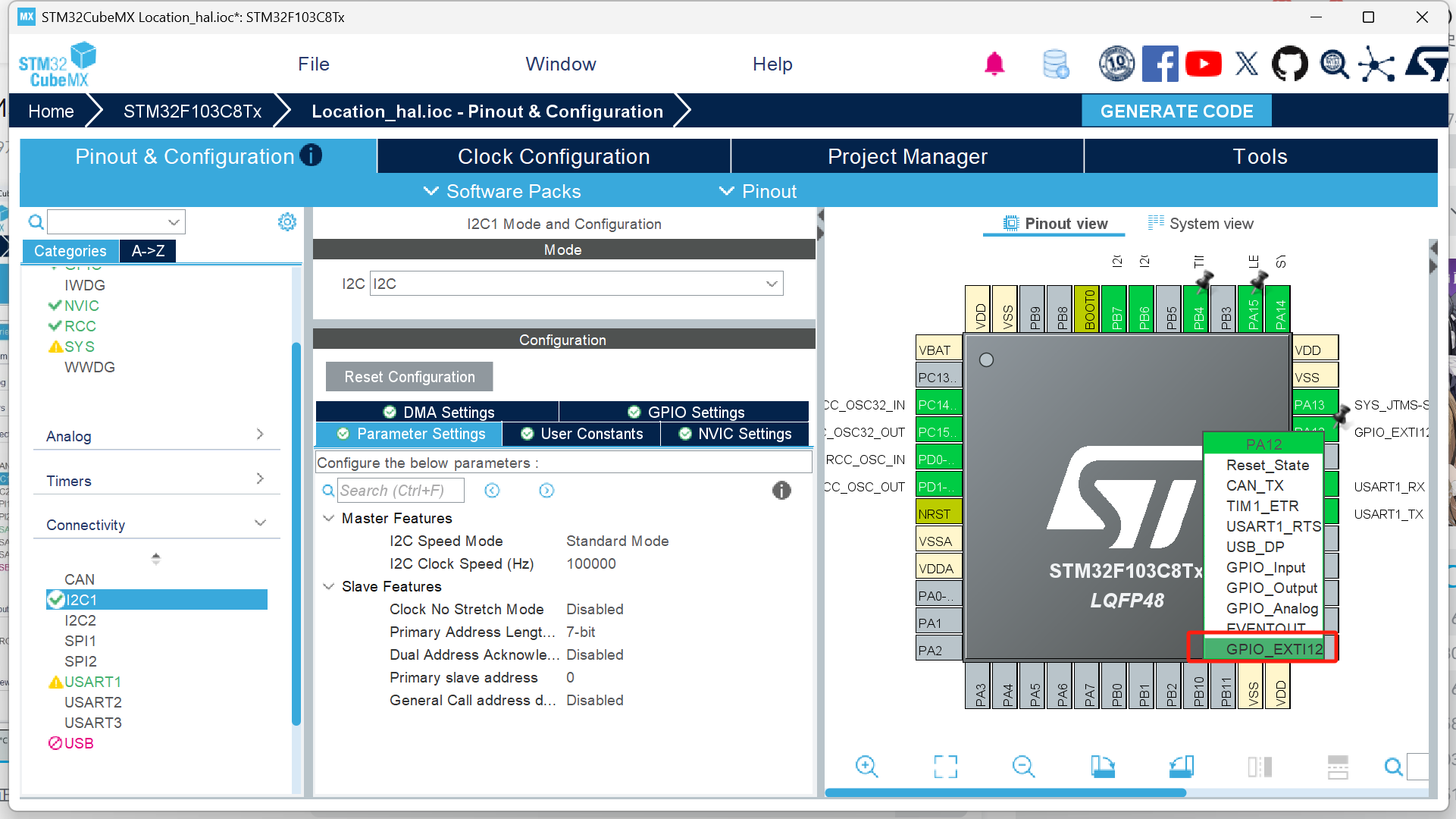

在GPIO页面找到PA12 然后mode改为下降沿falling edge检测，然后拉一个pullup电阻。

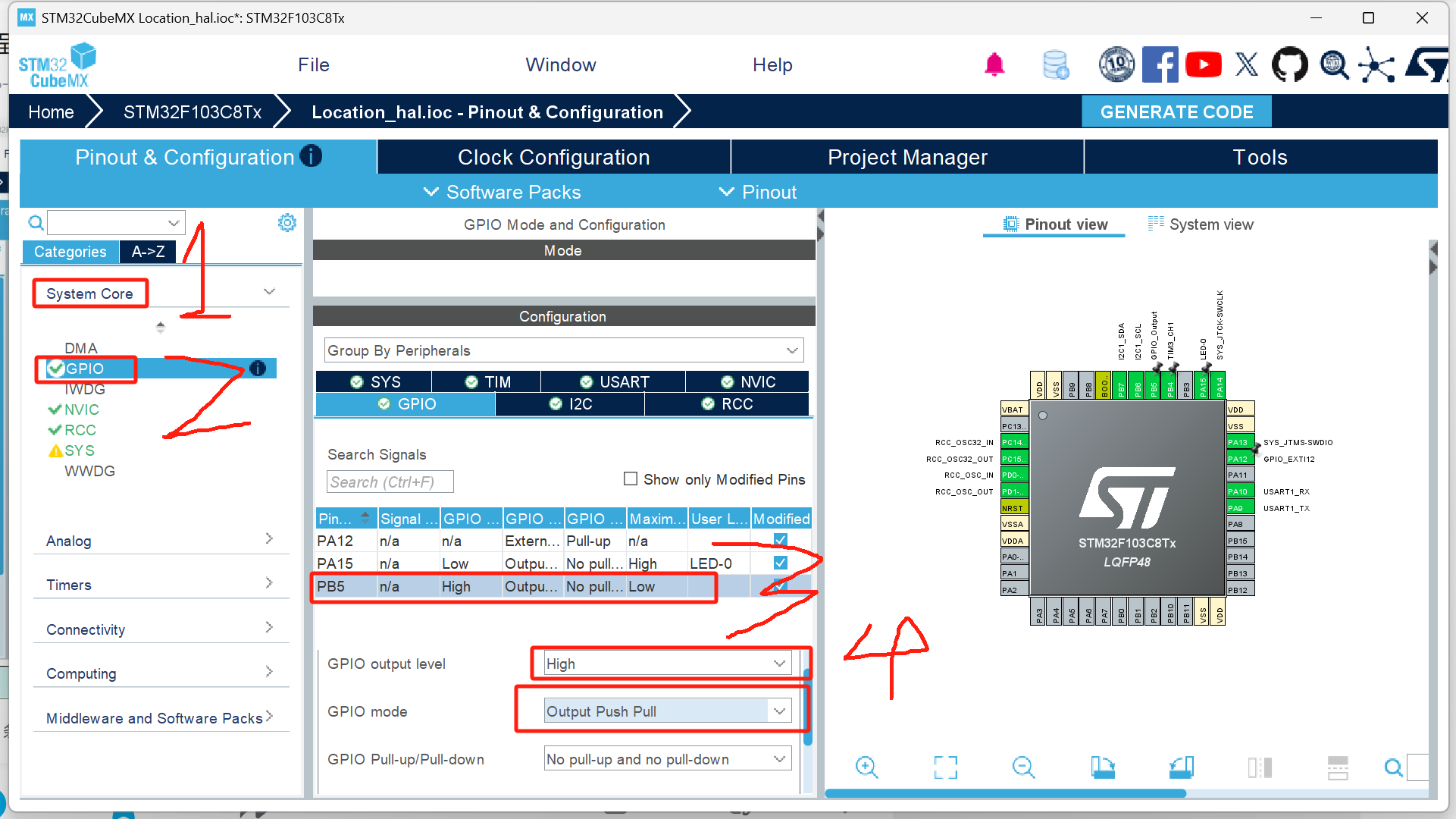

配置片选引脚（输出用推挽输出）

低电平选中，因此一般状态应该是高电平。采用推挽输出。

点击generatecode。

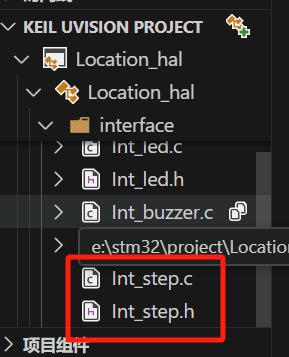

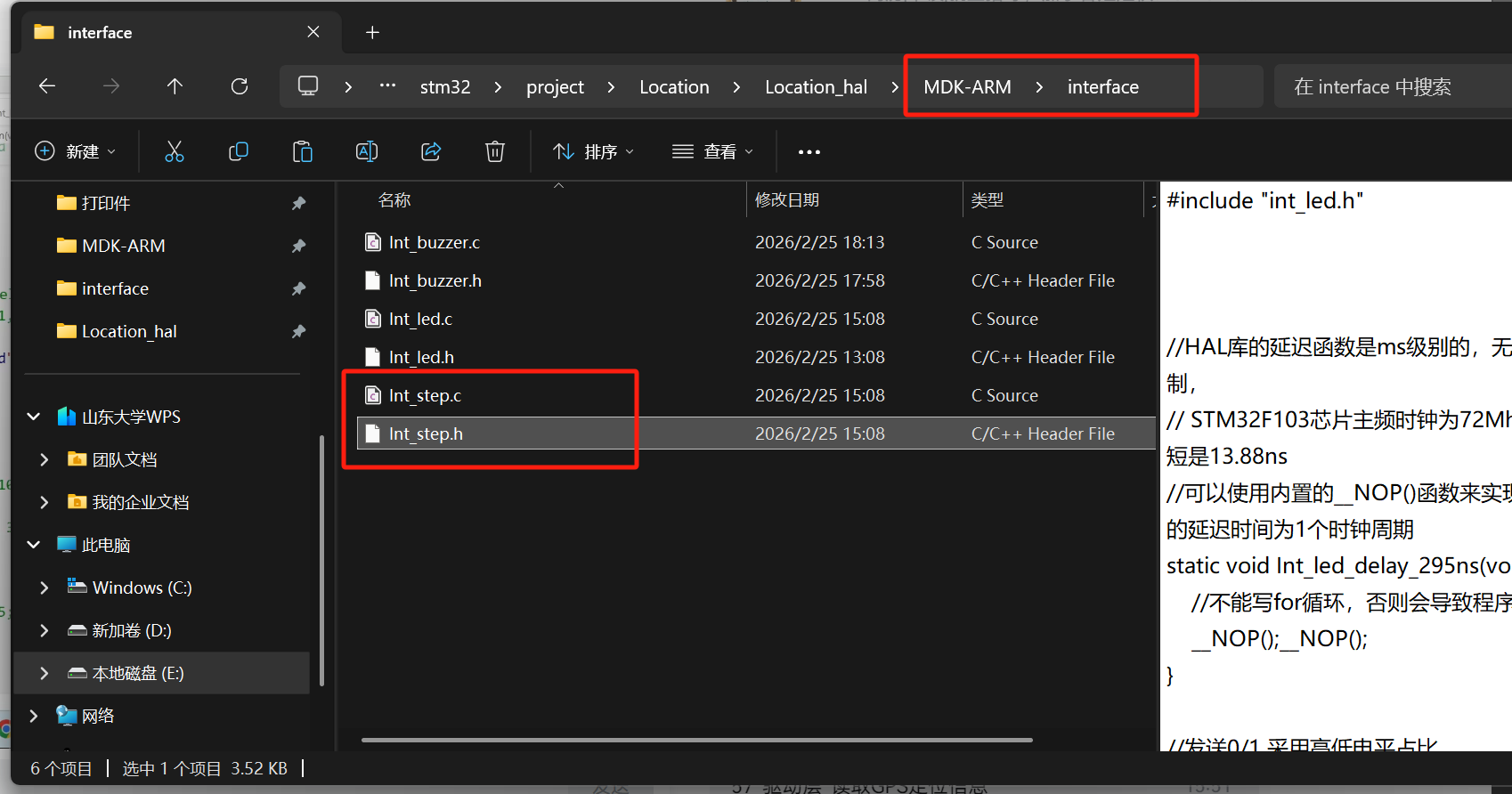

III 在对应层（common interface等文件夹）中创建.c .h文件

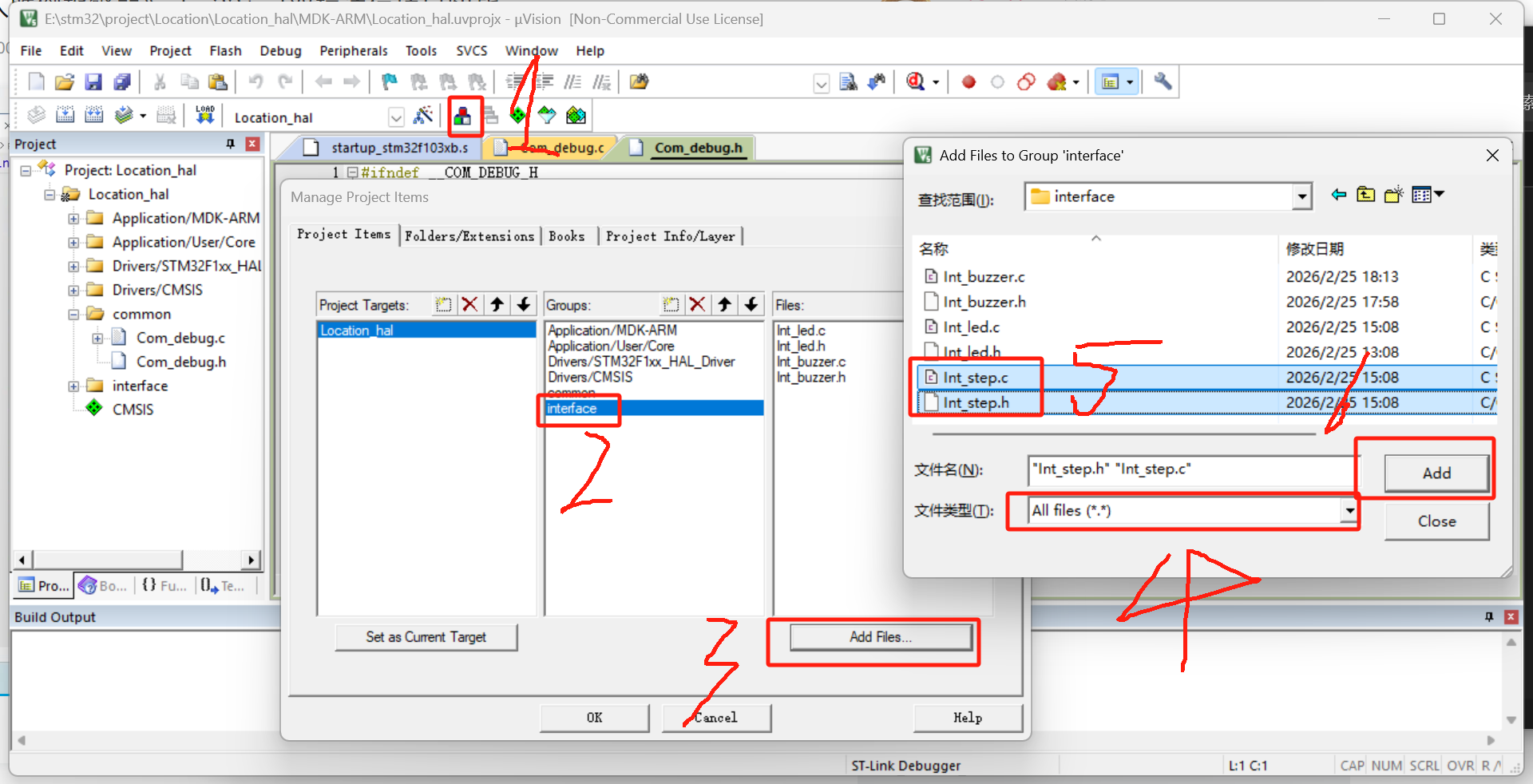

IV 在keil中添加层文件夹路径并将文件纳入编译范围内

出现这两个就是正常了

V 在vscode中开发

总体思路：

先在原理图中搜索数据手册弄清驱动原理 从高层项底层写

开发流程：

在.c文件include自己的头文件，然后在.h文件先#ifndef def endif

然后在.h定义暴露给外部的函数，并/** */写函数声明和参数声明

复制下来到.c文件中写实现函数，如果需要嵌套函数，则需要static声明

在main.c中的USERINCLUDE加入头文件，并在USERCODE2加入测试代码

在.h中定义暴露给外部的函数：

由于计步芯片有较多寄存器，因此需要提前配置user_set寄存器：

声明一个初始化函数：

声明一个获取步数的函数：

由于返回值有高中低各8位，因此最近的数据类型是32位

#ifndef __INT_STEP_H__
#define __INT_STEP_H__

#include "i2c.h"

/**
 * @brief 初始化ds3553芯片 设置user_set寄存器
 *
 */
void Int_step_init(void);

/**
 * @brief 读取ds3553芯片的step数值
 *
 * @return uint32_t step数值
 */
uint32_t Int_step_get_count(void);

#endif /* __INT_STEP_H__ */

复制下来到.c文件中写实现函数，如果需要嵌套函数，则需要static声明

初始化函数要初始化所有寄存器的内容

因此先宏定义在.h中

#define DS3553_I2C_ADDR_W 0x4E //ds3553芯片写入地址
#define DS3553_I2C_ADDR_R 0x4F //ds3553芯片读取地址
#define DS3553_CHIP_ID 0x01
#define DS3553_USER_SET 0xC3
#define DS3553_CNT_L 0xC4
#define DS3553_CNT_M 0xC5
#define DS3553_CNT_H 0xC6

然后由于我们使用硬件控制的I2C，因此可以直接调用HAL库的I2C通讯函数：

这个函数有七个参数，分别是：

1) i2c编号
2) 目标设备读写地址
3) 寄存器地址
4) 寄存器长度（bit）
5）写入数据指针
6) 写入数据长度(byte)
7) 超时时间

'''1) i2c编号 2) 目标设备读写地址 3) 寄存器地址 4) 寄存器长度（bit） 5）写入数据指针 6) 写入数据长度(byte) 7) 超时时间'''
    HAL_I2C_Mem_Write(&hi2c1, DS3553_I2C_ADDR_W, 0x00, 1, &user_set, 1, 1000);

配置user_set寄存器 正常模式：关闭抬手打断 启用计步中断 使用计步器算法 开启去噪 正常灵敏度

因此是0x1A:  0 0 0 1 1 0 10

将其作为data通过I2C传给DS3553，使用这个HAL函数：

/**
 * @brief 初始化ds3553芯片 设置user_set寄存器
 *
 */
 void Int_step_init(void){
    //配置user_set寄存器 正常模式：关闭抬手打断 启用计步中断 使用计步器算法 开启去噪 正常灵敏度
    uint8_t data = 0x1A;
    //使用I2C寄存器的写入函数
    //1) i2c编号 2) 目标设备读写地址 3) 寄存器地址 4) 寄存器长度（bit） 5）写入数据指针 6) 写入数据长度(byte) 7) 超时时间
    HAL_I2C_Mem_Write(&hi2c1, DS3553_I2C_ADDR_W, DS3553_USER_SET, I2C_MEMADD_SIZE_8BIT, &data, 1, 1000);
 }

在读取之前可以验证一下I2C通讯是否成功建立，可以尝试读取DS3553的从设备地址（不可改）

这个读取的函数和写入的函数基本一致：

void Int_step_init(void){
    uint8_t CHIP_ID=0;
    HAL_I2C_Mem_Read(&hi2c1, DS3553_I2C_ADDR_R, DS3553_CHIP_ID, I2C_MEMADD_SIZE_8BIT, &CHIP_ID, 1, 1000);
    debug_printf("DS3553 CHIP ID:%x\r\n",CHIP_ID);
    //配置user_set寄存器 正常模式：关闭抬手打断 启用计步中断 使用计步器算法 开启去噪 正常灵敏度
    uint8_t data = 0x1A;
    //使用I2C寄存器的写入函数
    //1) i2c编号 2) 目标设备读写地址 3) 寄存器地址 4) 寄存器长度（bit） 5）写入数据指针 6) 写入数据长度(byte) 7) 超时时间
    HAL_I2C_Mem_Write(&hi2c1, DS3553_I2C_ADDR_W, DS3553_USER_SET, I2C_MEMADD_SIZE_8BIT, &data, 1, 1000);
 }

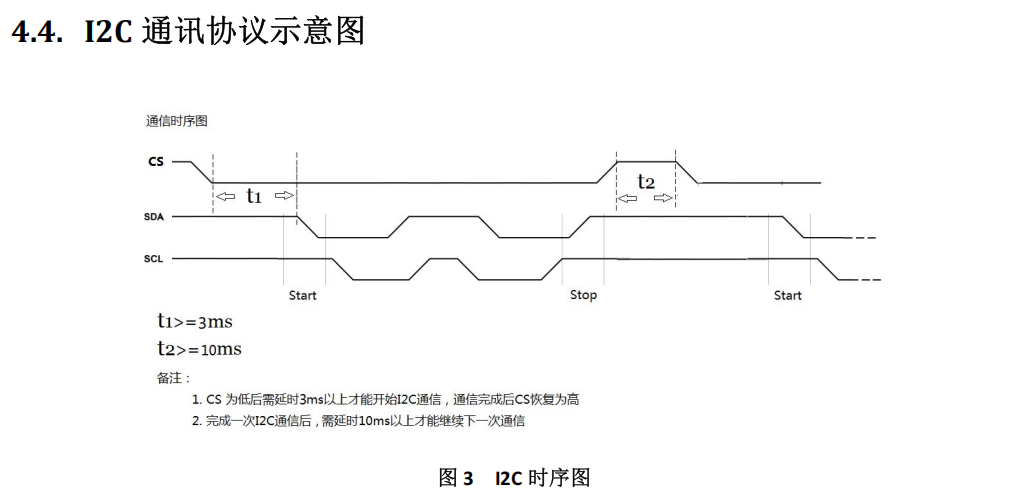

目前仍然无法实现I2C通讯，因为并不满足I2C通讯条件：

我们还需要拉低片选线，并使用延时：

这个DS3553_CS_GPIO_Port和DS3553_CS_Pin的宏定义是点击GenerateCode自动生成的，可以在main.h中查找到相关定义。

void Int_step_init(void){
    uint8_t CHIP_ID=0;
    HAL_I2C_Mem_Read(&hi2c1, DS3553_I2C_ADDR_R, DS3553_CHIP_ID, I2C_MEMADD_SIZE_8BIT, &CHIP_ID, 1, 1000);
    debug_printf("DS3553 CHIP ID:%x\r\n",CHIP_ID);

    HAL_GPIO_WritePin(DS3553_CS_GPIO_Port, DS3553_CS_Pin, GPIO_PIN_RESET); //使能DS3553芯片
    HAL_Delay(5); //延时5ms
    //配置user_set寄存器 正常模式：关闭抬手打断 启用计步中断 使用计步器算法 开启去噪 正常灵敏度
    uint8_t data = 0x1A;
    //使用I2C寄存器的写入函数
    //1) i2c编号 2) 目标设备读写地址 3) 寄存器地址 4) 寄存器长度（bit） 5）写入数据指针 6) 写入数据长度(byte) 7) 超时时间
    HAL_I2C_Mem_Write(&hi2c1, DS3553_I2C_ADDR_W, DS3553_USER_SET, I2C_MEMADD_SIZE_8BIT, &data, 1, 1000);
    HAL_GPIO_WritePin(DS3553_CS_GPIO_Port, DS3553_CS_Pin, GPIO_PIN_SET); //关闭DS3553芯片
    HAL_Delay(10); //延时10ms
   }

设置全局变量存储步数，一共24位

在读取函数中，首先启动芯片，拉低引脚，然后读取然后拉高，然后拼接每次读取的一字节内容。

#include "Int_step.h"
#include "Com_debug.h"

//记录步数的变量
uint8_t step_cnt[3]={0};
/**
 * @brief 初始化ds3553芯片 设置user_set寄存器
 *
 */
 void Int_step_init(void){
    uint8_t CHIP_ID=0;
    HAL_I2C_Mem_Read(&hi2c1, DS3553_I2C_ADDR_R, DS3553_CHIP_ID, I2C_MEMADD_SIZE_8BIT, &CHIP_ID, 1, 1000);
    debug_printf("DS3553 CHIP ID:%x\r\n",CHIP_ID);

    HAL_GPIO_WritePin(DS3553_CS_GPIO_Port, DS3553_CS_Pin, GPIO_PIN_RESET); //使能DS3553芯片
    HAL_Delay(5); //延时5ms
    //配置user_set寄存器 正常模式：关闭抬手打断 启用计步中断 使用计步器算法 开启去噪 正常灵敏度
    uint8_t data = 0x1A;
    //使用I2C寄存器的写入函数
    //1) i2c编号 2) 目标设备读写地址 3) 寄存器地址 4) 寄存器长度（bit） 5）写入数据指针 6) 写入数据长度(byte) 7) 超时时间
    HAL_I2C_Mem_Write(&hi2c1, DS3553_I2C_ADDR_W, DS3553_USER_SET, I2C_MEMADD_SIZE_8BIT, &data, 1, 1000);
    HAL_GPIO_WritePin(DS3553_CS_GPIO_Port, DS3553_CS_Pin, GPIO_PIN_SET); //关闭DS3553芯片
    HAL_Delay(10); //延时10ms
   }

 /**
  * @brief 读取ds3553芯片的step数值
  *
  * @return uint32_t step数值
  */
 uint32_t Int_step_get_count(void){
    //打开片选引脚
    HAL_GPIO_WritePin(DS3553_CS_GPIO_Port, DS3553_CS_Pin, GPIO_PIN_RESET); //使能DS3553芯片
    HAL_Delay(5); //延时5ms
    //读取step数值
    HAL_I2C_Mem_Read(&hi2c1, DS3553_I2C_ADDR_R, DS3553_CNT_L, I2C_MEMADD_SIZE_8BIT, step_cnt, 3, 1000);//要从地址最低的往后读3字节，因此要用CNT_L
    HAL_Delay(10); //延时10ms
    HAL_GPIO_WritePin(DS3553_CS_GPIO_Port, DS3553_CS_Pin, GPIO_PIN_SET); //关闭DS3553芯片
    return (step_cnt[0] | (step_cnt[1]<<8) | (step_cnt[2]<<16));
   }

在main.c中的USERINCLUDE加入头文件，并在USERCODE2加入测试代码

注意，由于这个输入是持续获取的，因此要放在while中，而不是USERCODE2中，这和Arduino框架很类似，前面的代码是setup()，这里循环执行的代码会写在loop()中。

while (1)
  {
    /* USER CODE END WHILE */
    uint32_t step_count = Int_step_get_count();
    //printf("step count: %d\r\n", step_count);
    debug_printf("step count: %d\r\n", step_count);
    HAL_Delay(1000);
    /* USER CODE BEGIN 3 */
  }

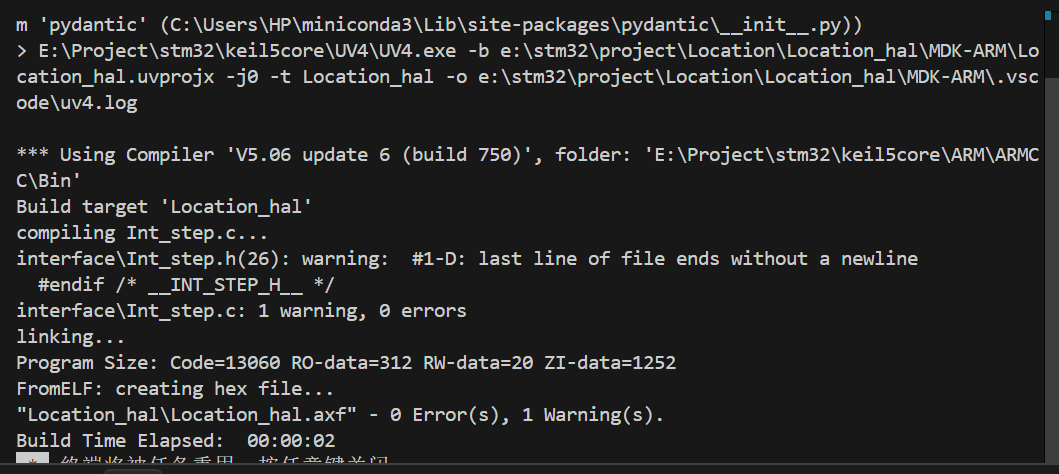

正常编译。

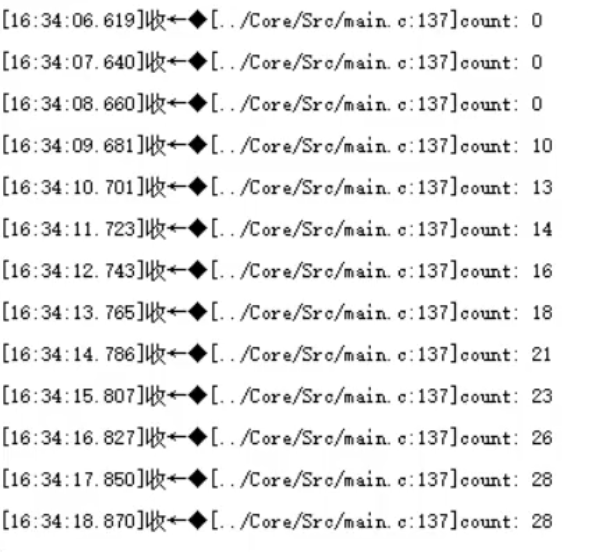

打印出来是19，这是十进制下的0x13。

输出正常：
