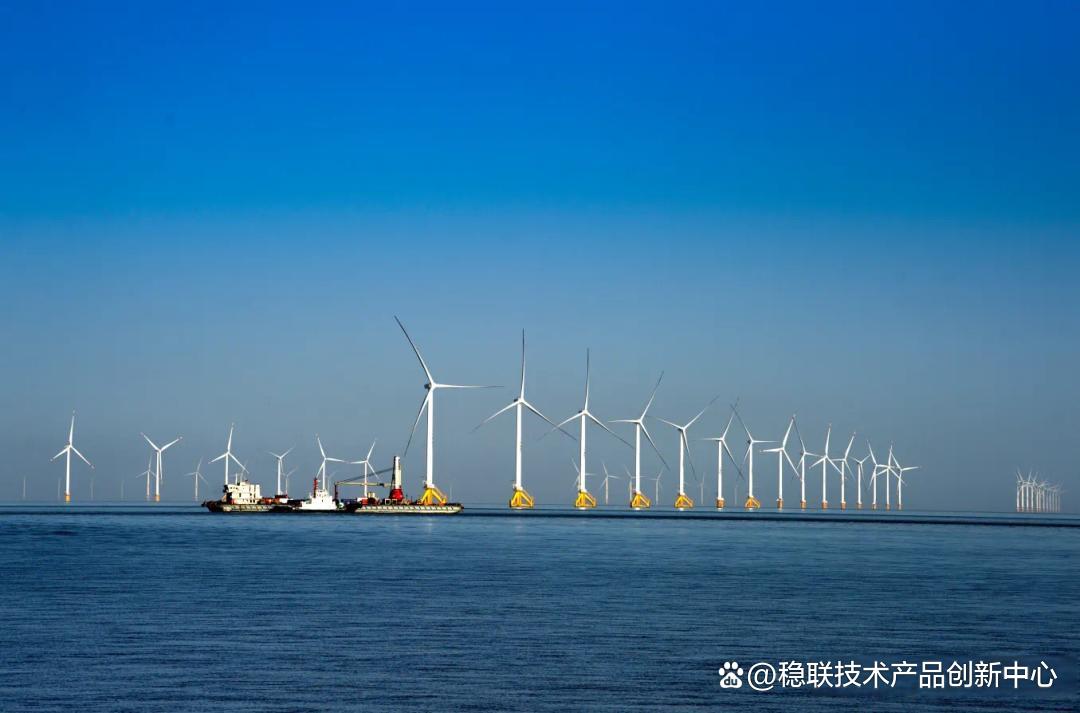

本案例应用于某300MW海上风电场，涵盖20台15MW海上风力发电机组，核心场景为风机变桨控制、机舱振动监测与风电场主控系统的跨协议互联，全程适配海上特殊工况。其中，变桨系统是风机安全稳定运行的核心，负责根据风速实时调节桨叶角度，风速较低时增大桨距角提升发电效率，风速过高时减小桨距角保护风机机组；振动监测系统则实时采集机舱、轮毂、塔架的振动数据，及时预警设备磨损、故障隐患，避免风机停机造成的发电量损失。两大系统需与风电场主控系统实时互通，实现指令下发、数据上传的闭环控制，而原有系统存在协议异构问题，需通过网关实现兼容互联。

现场情况的实际需求及解决方案

1. 协议互通需求：风电场主控系统采用西门子PROFINET总线架构，而新增的变桨控制子系统、振动监测模块均为EtherCAT总线协议，两者无法直接通信，形成数据孤岛，需实现西门子PROFINET主控与EtherCAT变桨、监测设备的无缝对接，确保主控指令能精准下发至变桨系统，振动监测数据能实时上传至主控平台，保障风机协同运行。

2. 实时性与故障冗余需求：海上风电属于高危行业，风机变桨系统的响应速度直接关系到机组安全，若故障发生时切换延迟过长，可能导致桨叶无法及时调节，引发风机过载、停机甚至设备损坏，因此明确要求故障切换时间≤169ms，确保突发故障时，系统能快速切换至备用链路，保障发电连续性，同时满足电网对风电并网的安全规范要求。

核心设备清单及详情

1. PROFINET侧设备（主控核心，负责全场调度）西门子S7-1511 PLC（主站）：作为风电场主控核心，部署于海上升压站中控室，负责接收单台风机的运行数据（振动、桨距角、发电量等），下发变桨控制指令、停机指令等，支持PROFINET总线实时通信，具备高可靠性和抗干扰能力，适配海上复杂的电磁环境，可实现20台风机的集中管控。

2. EtherCAT侧设备（执行与监测核心，单台风机本地部署）

①变桨伺服：选用海上专用EtherCAT变桨伺服驱动器与电机，每台风机配备3套（对应3片桨叶），部署于风机轮毂内，负责接收变桨控制指令，精准调节桨叶角度，响应速度快、定位精度高，具备过载保护、故障报警功能，适配海上宽温、强振动环境，确保变桨动作的稳定性与可靠性。

②振动传感器：采用EtherCAT总线型振动传感器，部署于风机机舱、轮毂、塔架关键部位，实时采集设备振动加速度、频率等数据，通过EtherCAT总线上传至网关，进而反馈至主控系统，用于设备故障预警，可及时发现桨叶不平衡、轴承磨损等隐患，避免故障扩大。

③网关设备（Profinet转Ethercat协议）

协议转换PROFINET ↔EtherCAT网关稳联技术WL-PN-ECATM：

选用稳联技术工业型网关，防护等级IP20，配套防腐外壳，耐宽温范围-25℃~85℃，抗振动、防盐雾，完全适配海上极端环境。支持PROFINET与EtherCAT双向协议转换，可灵活切换主从站模式。

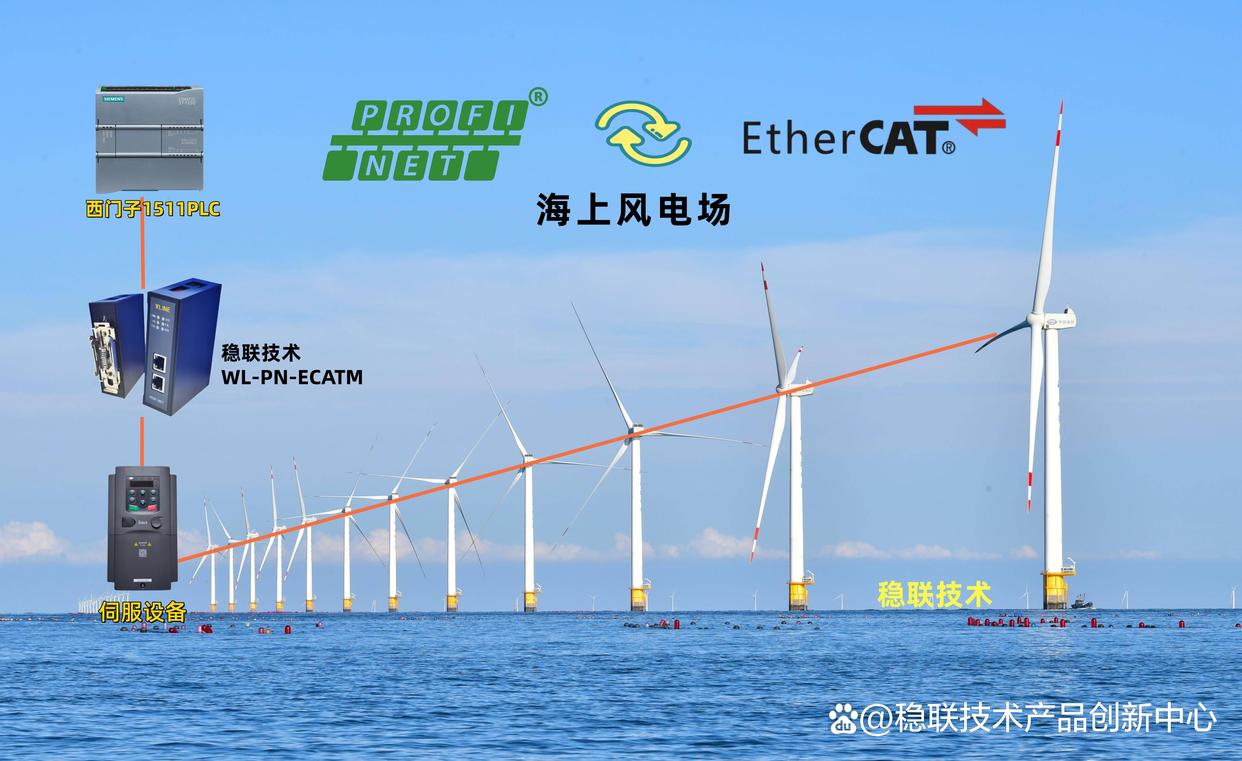

本案例中，20台15MW风机均采用“单台风机配套1台网关”的部署方式，网关作为协议转换枢纽，实现每台风机本地EtherCAT子系统与风电场PROFINET主控系统的无缝互联，全程严格遵循海上风电设备安装、调试规范，确保系统长期稳定运行。

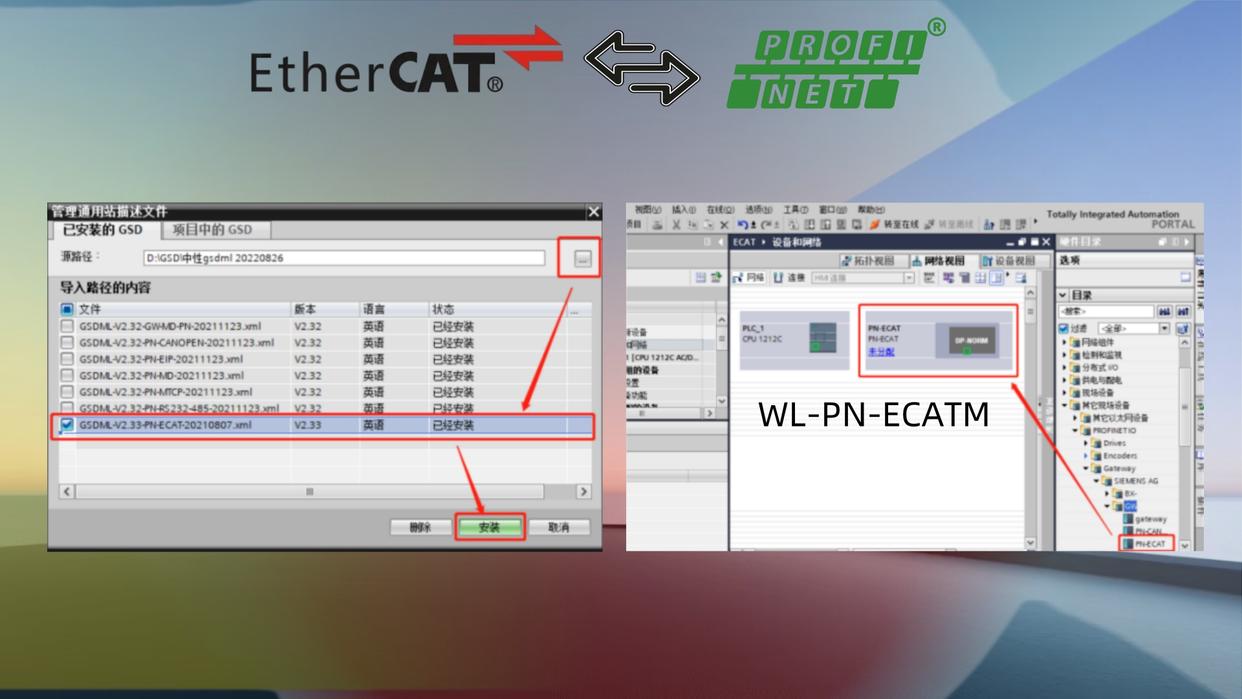

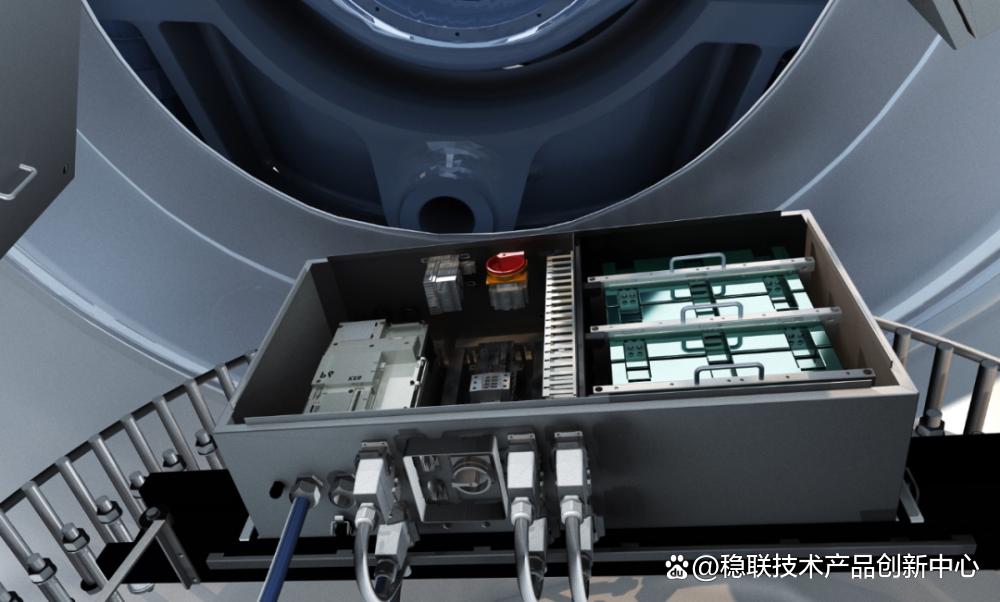

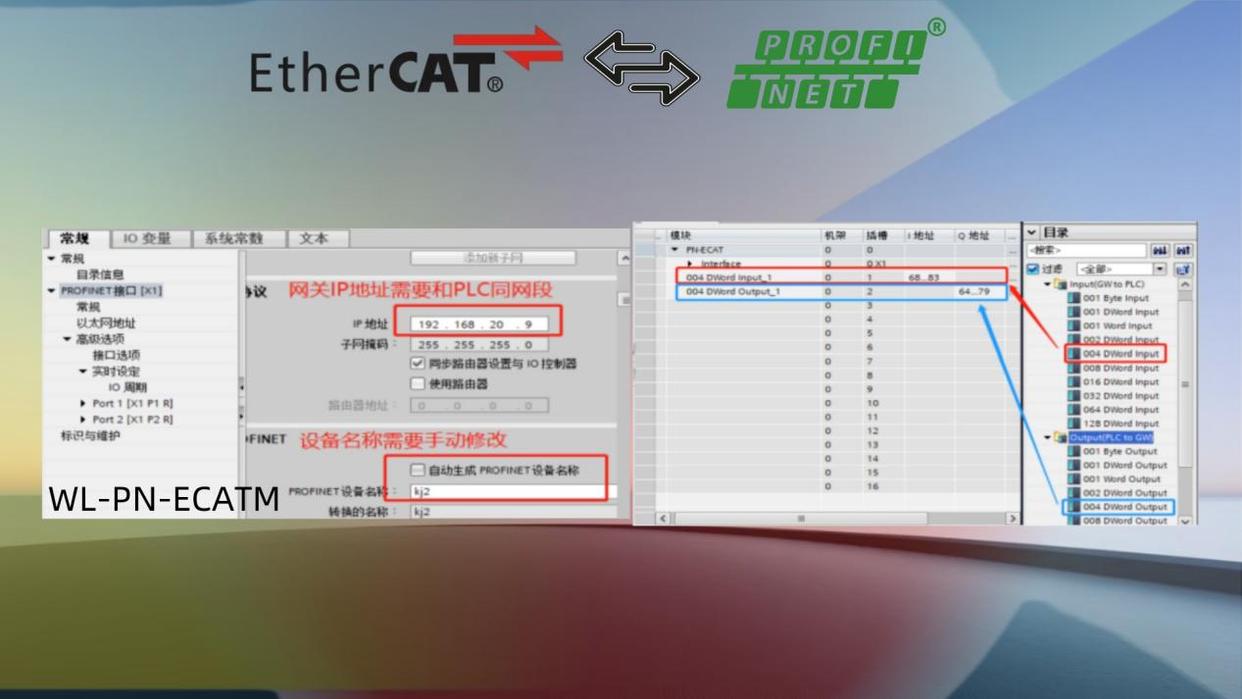

在部署调试阶段，首先将工业型PROFINET转EtherCAT网关稳联技术WL-PN-ECATM安装于每台风机机舱内，配套防腐固定支架，避免振动对网关造成损坏；随后完成网关与各设备的接线：网关EtherCAT主站端口与Wago 750-354耦合器连接，通过耦合器扫描并接入变桨伺服、振动传感器等所有EtherCAT从站设备，完成EtherCAT总线组态；网关PROFINET从站端口通过工业交换机、光纤链路，接入升压站中控室的西门子S7-1511 PLC（PROFINET主站），导入网关GSD文件与EtherCAT设备ESI文件，完成PROFINET总线组态，实现数据双向映射（主控指令→网关→EtherCAT设备，EtherCAT设备数据→网关→主控系统）。

在运行过程中，网关以EtherCAT主站模式实时管控变桨子系统与振动监测系统，精准转发主控系统下发的变桨指令：当风速发生变化时，PLC下发桨叶角度调节指令，通过PROFINET总线传输至网关，网关快速转换为EtherCAT指令，经Wago耦合器下发至变桨伺服，伺服电机驱动桨叶调节至合适角度，整个指令传输延迟控制在50ms以内，确保发电效率与机组安全；同时，振动传感器实时采集的设备振动数据，经EtherCAT总线传输至网关，网关转换为PROFINET协议数据，上传至PLC，主控系统对数据进行分析处理，当振动数据超出阈值时，及时发出故障预警，提醒运维人员排查隐患。
