ATF (ARM Trusted Firmware) -2：完整启动流程

ARM Trusted Firmware (TF-A/ATF) 完整、详细的冷启动流程，从系统上电到非安全世界操作系统启动的全链路拆解。

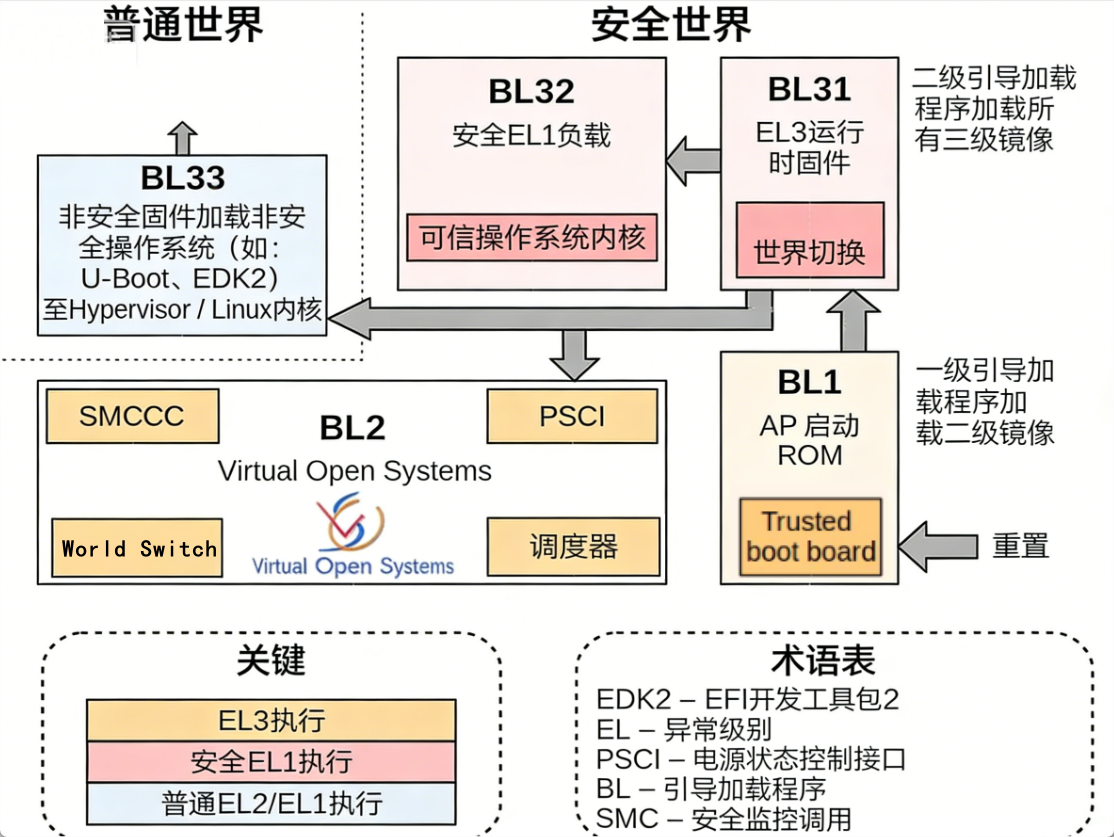

整体流程概览
TF-A 采用 链式加载 (Chain Loading) 与 链式验签 架构，流程如下：

系统复位
→ BL1 (ROM)
→ BL2 (Secure EL1)
→ BL31 (EL3)
→ BL32(Secure EL1/TEE)
→ BL33 (Non-secure EL2/EL1)
→ 操作系统启动

第一阶段：系统复位 (Reset)

触发条件：芯片上电、硬复位（Hard Reset）或软复位（Warm Reset）。

硬件动作：
1.CPU 复位向量指向 片内 ROM (Boot ROM) 的固定地址。
2.CPU 初始化为最高特权级：
AArch64：EL3 (Secure Monitor Mode)。
AArch32：Secure Monitor Mode。
3.硬件强制关闭 MMU、Cache，仅使用最基本的片内 SRAM/TCM。

第二阶段：BL1 (Boot Loader Stage 1)

BL1 是固化在芯片 ROM 中的代码（不可修改，是信任根 RoT），由芯片厂商实现（TF-A 仅提供参考代码）。

核心步骤：

一、最小化硬件初始化

1.初始化CPU 寄存器、Cache 行、基本时钟。
2.初始化片内 SRAM (On-Chip Memory)（此时 DRAM 还未初始化，无法使用）。
3.初始化调试串口（UART）用于输出启动日志（可选）。

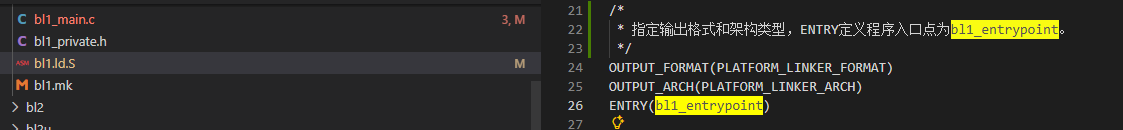

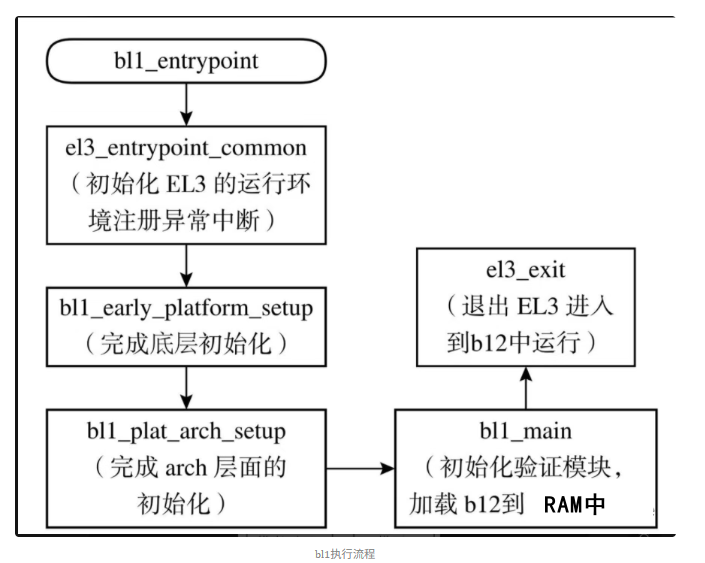

先通过链接脚本bl1.ld.S：定义程序入口点为bl1_entrypoint
文件路径：bl1\bl1.ld.S

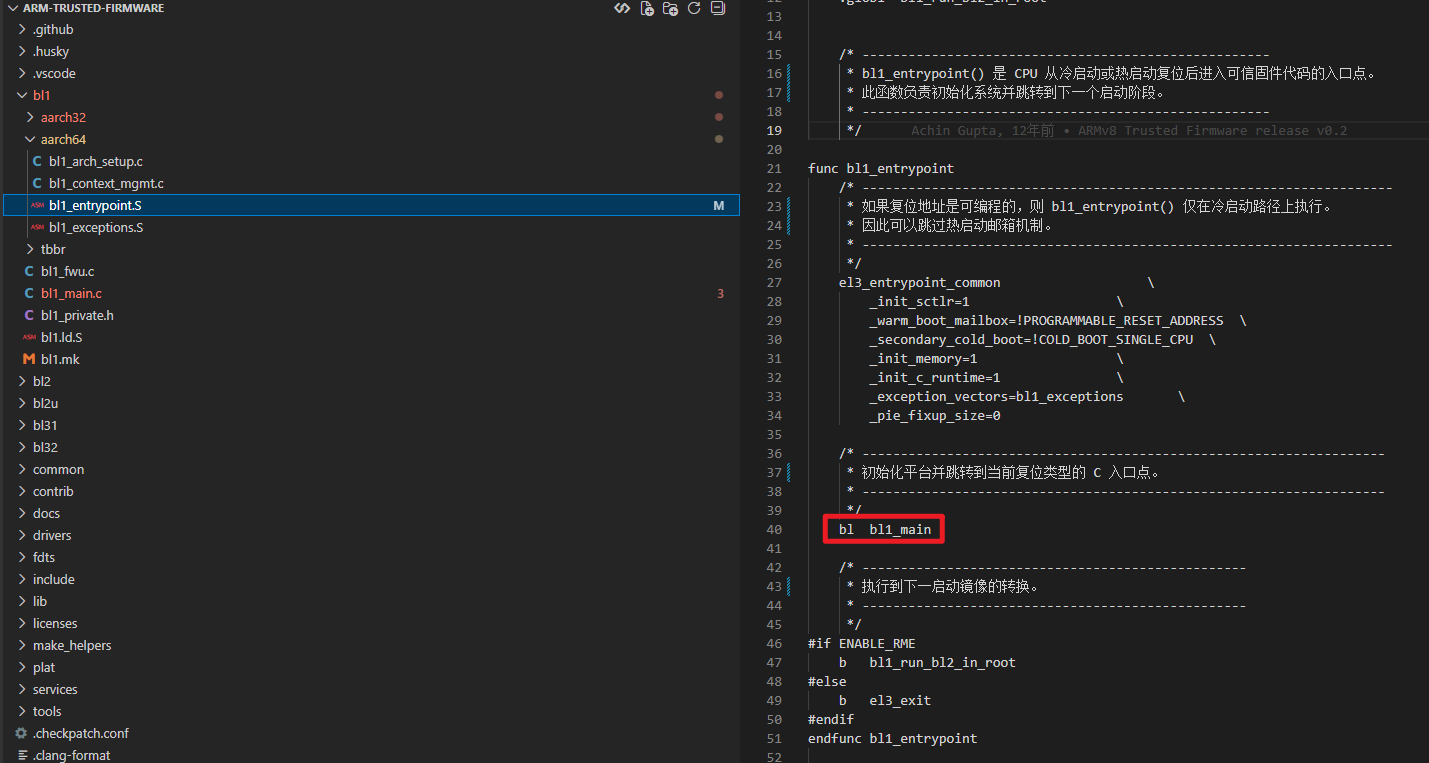

通过链接脚本bl1_entrypoint.S中的bl1_entrypoint函数进行跳转到bl1_main主函数，
文件路径：bl1\aarch64\bl1_entrypoint.S

bl1_main是ARM Trusted Firmware中BL1阶段的主函数，负责初始化硬件、加载下一阶段镜像（如BL2）并准备跳转执行。

主要功能包括：

1. 平台初始化：设置早期/晚期平台相关配置。
2. 寄存器管理：初始化EL3及各世界上下文寄存器。
3. 安全检查：验证MMU、缓存等关键功能是否启用。
4. 模块初始化：初始化加密、认证和可信启动模块。
5. 镜像加载：根据[image_id]决定加载BL2或进入固件更新流程。
6. 环境清理：完成模块收尾工作，准备跳转至下一阶段。

整体确保系统从BL1平滑过渡到后续启动阶段(BL2)。

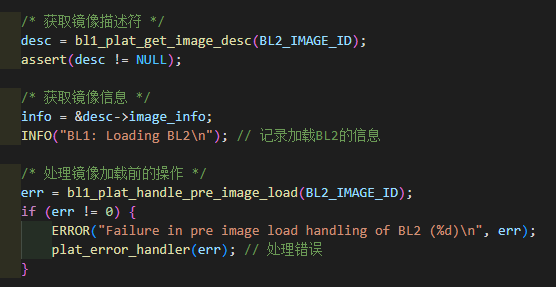

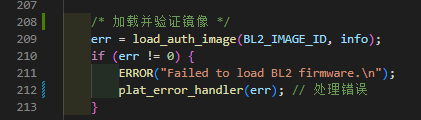

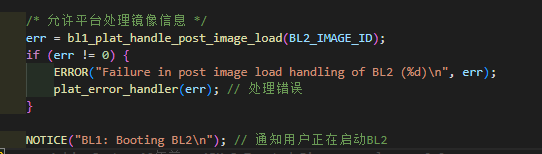

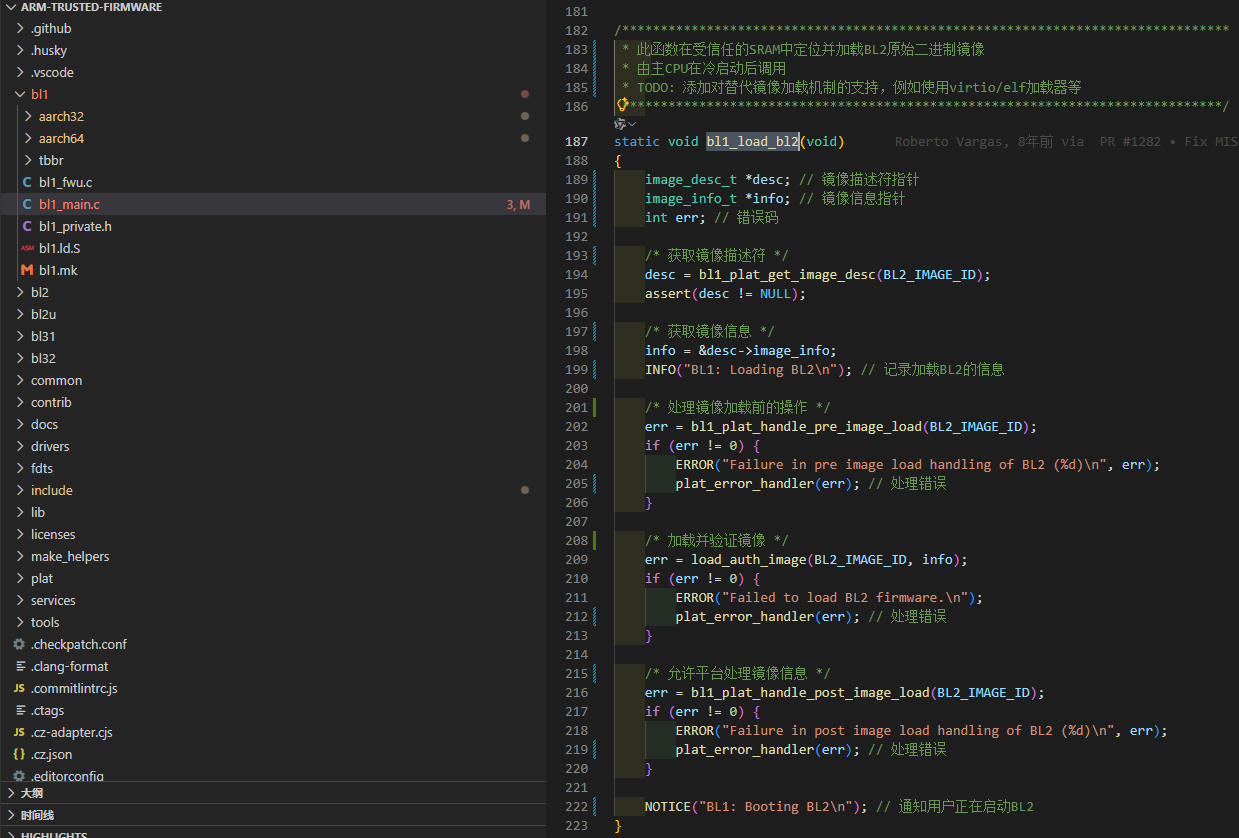

bl1_load_bl2完整源码如图：

二、加载 BL2 镜像

1.从外部存储设备（eMMC、SD Card、SPI NOR/NAND Flash）读取 BL2 镜像。
2.将 BL2 镜像加载到 片内 SRAM 的预定义地址。

三、验证 BL2 镜像 (验签)

1.读取 BL2 镜像的头部信息（包含签名、哈希值）。
2.使用 ROM 中预置的 根公钥 (Root Public Key) 验证 BL2 的数字签名。
3.若验签失败：系统停止启动（防止运行恶意固件）。
4.若验签通过：信任链建立，准备跳转。

四、准备跳转环境

1.为 BL2 准备启动参数（如硬件信息、内存布局）。
2.配置 CPU 异常等级：从 EL3 降级到 Secure EL1（主流配置，遵循最小权限原则）。
3.关闭中断，设置好栈指针（SP）。

五、跳转到 BL2

1.PC 指针跳转到 SRAM 中 BL2 的入口地址。

第三阶段：BL2 (Boot Loader Stage 2)

BL2 是 TF-A 可信启动的核心执行单元，运行在 Secure EL1。

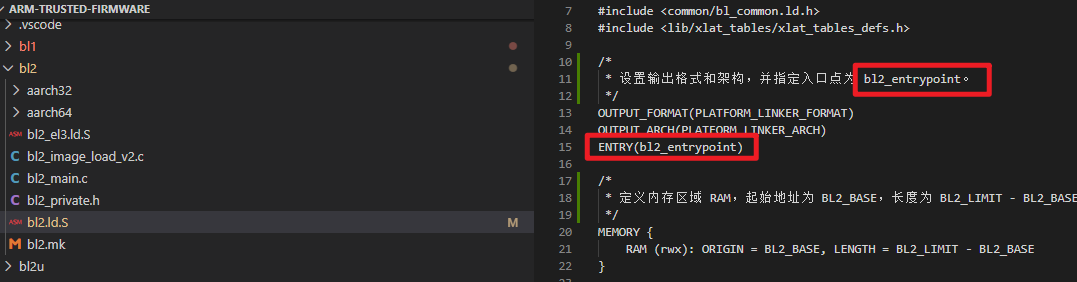

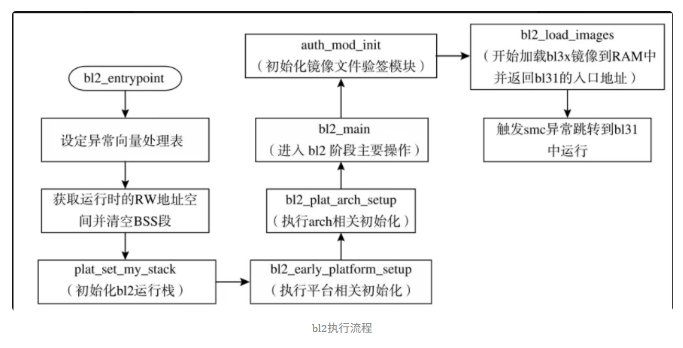

先通过链接脚本bl2.ld.S：定义程序入口点为bl2_entrypoint

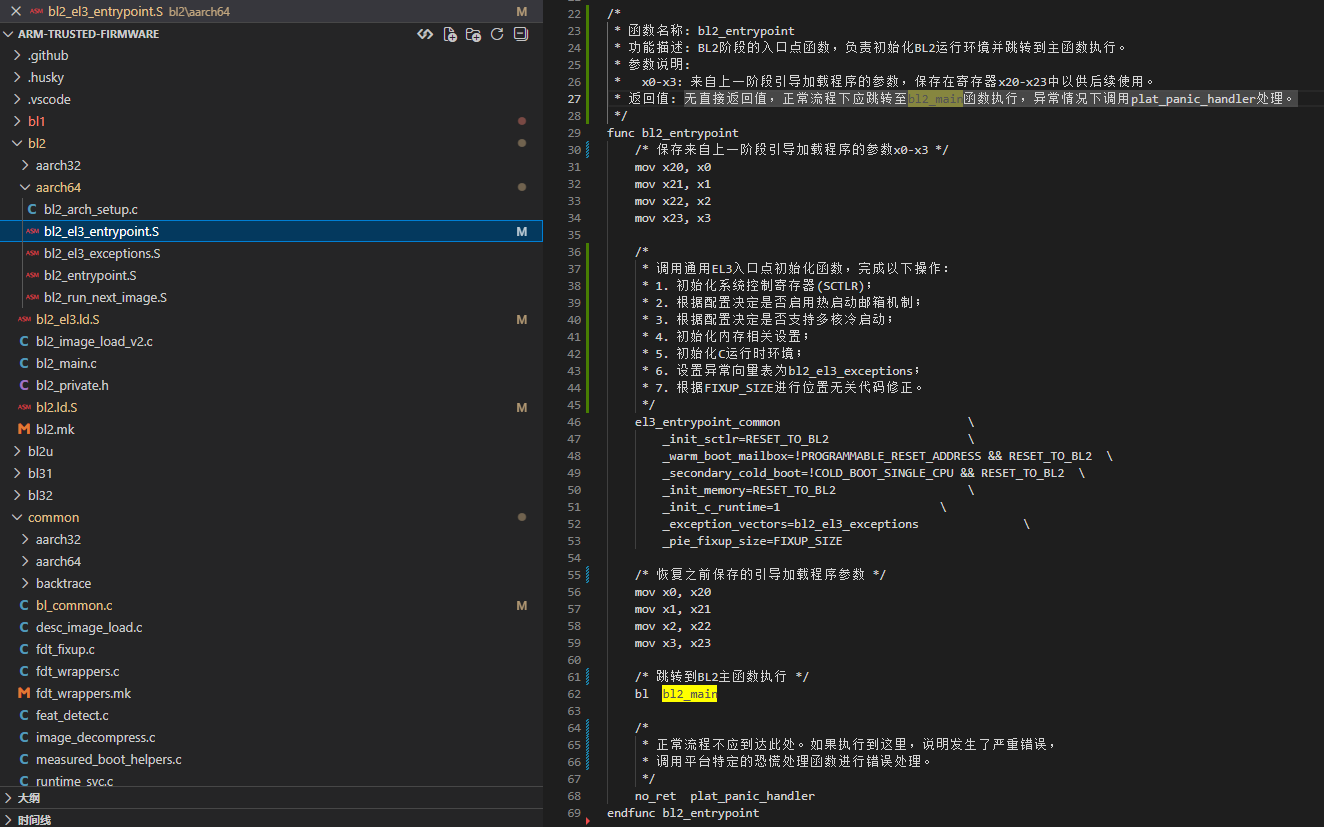

通过链接脚本bl2_entrypoint.S中的bl2_entrypoint函数进行跳转到bl2_main主函数，
文件路径：bl2\aarch64\bl2_el3_entrypoint.S

bl2_main是ARM Trusted Firmware中BL2阶段的主函数，负责初始化和加载下一阶段的引导镜像。

主要功能包括：

1. 平台初始化：执行早期和晚期平台设置，启用控制台。
2. 安全模块初始化：初始化加密、认证和可信启动模块。
3. 镜像加载：加载并验证下一阶段的引导镜像。
4. 运行环境准备：根据运行级别（EL1/EL3）启用或禁用指针认证，处理浮点寄存器陷阱。
5. 控制权移交：通过SMC调用将控制权交给下一阶段（BL1或直接运行BL3x）。

核心步骤：

平台硬件初始化 (进阶)

1.初始化 DDR DRAM 控制器：这是 BL2 最重要的工作之一，从此系统可以使用大容量内存。
2.初始化存储控制器（eMMC/SD/Flash）、加密引擎（Crypto Engine）、GIC 中断控制器。
3.初始化控制台（UART），输出启动日志。

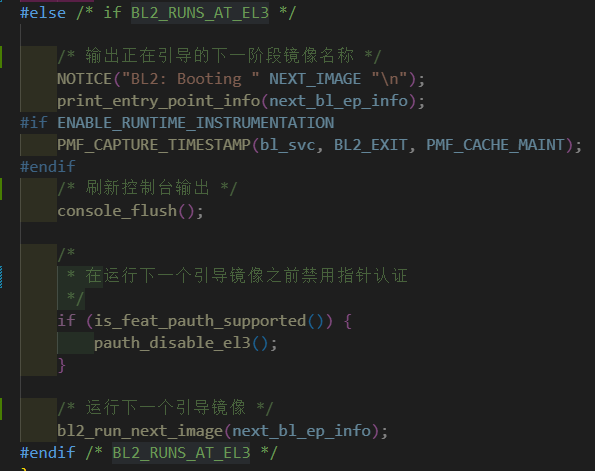

完成一系列初始化后将判断当前运行状态若没有运行在BL2_RUNS_AT_EL3则将控制权交BL1继续加载下一个镜像

若运行在BL2_RUNS_AT_EL3则继续运行引导下一个镜像（BL3x）

加载 BL3x 镜像

1.从外部存储读取以下镜像到 DRAM 的预定义地址：
BL31 (EL3 Runtime Firmware)
BL32 (TEE OS, e.g., OP-TEE)
BL33 (Non-secure Bootloader, e.g., U-Boot/UEFI)

链式验签 (信任链传递)

1.依次验证 BL31、BL32、BL33 的数字签名和哈希值。
2.检查镜像版本号，执行 防回滚保护 (Anti-rollback)。
3.任何一个镜像验签失败，系统停止启动。

内存布局与安全配置

1.配置 MPU/MMU：划分安全内存（Secure Memory）与非安全内存（Non-secure Memory）。
2.标记 BL31/BL32 所在内存为 “安全区域”，禁止非安全世界访问。

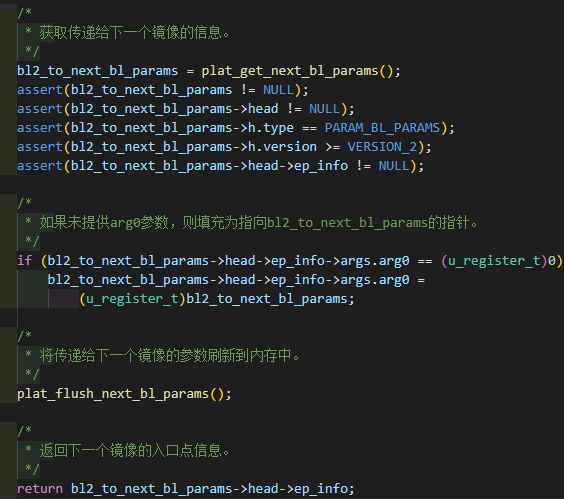

准备跳转参数

1.填充 bl_params 结构体（包含 BL31/BL32/BL33 的加载地址、大小、设备树地址等）。
2.将参数结构体地址传递给 BL31。

跳转到 BL31

1.CPU 异常等级从 Secure EL1 提升回 EL3。
2.PC 指针跳转到 DRAM 中 BL31 的入口地址

第四阶段：BL31 (Boot Loader Stage 31)

BL31 是 TF-A 的 核心运行时固件，常驻内存，运行在 EL3 (最高特权级)。

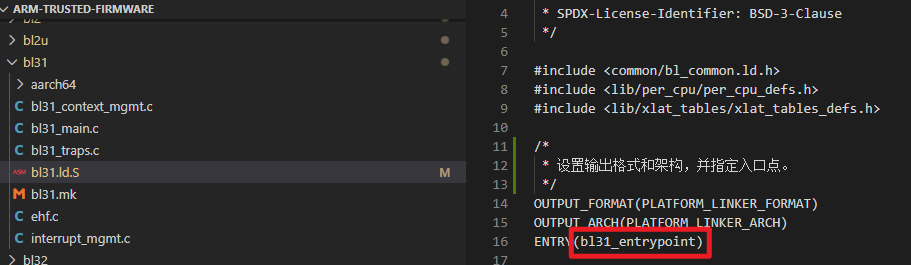

先通过链接脚本bl31.ld.S：定义程序入口点为bl31_entrypoint

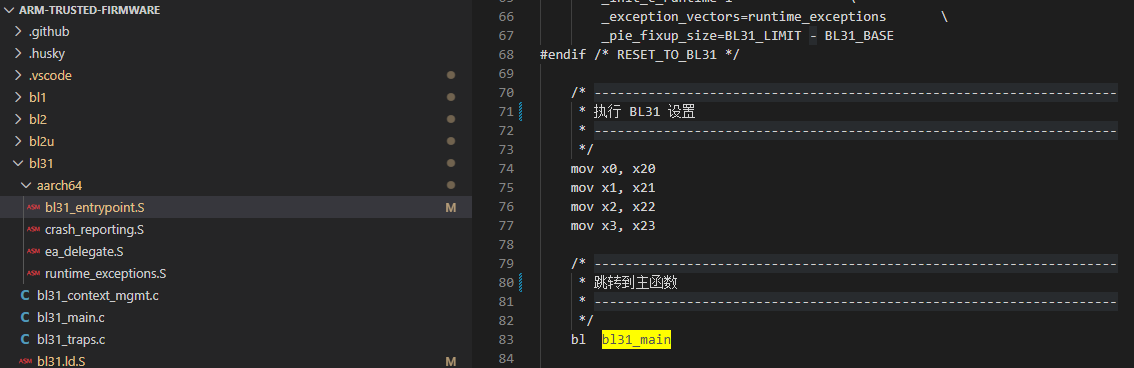

通过链接脚本bl31_entrypoint.S中的bl31_entrypoint函数进行跳转到bl31_main主函数，
文件路径：bl31\aarch64\bl31_entrypoint.S

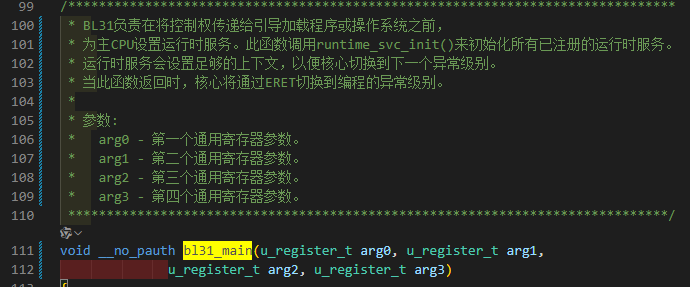

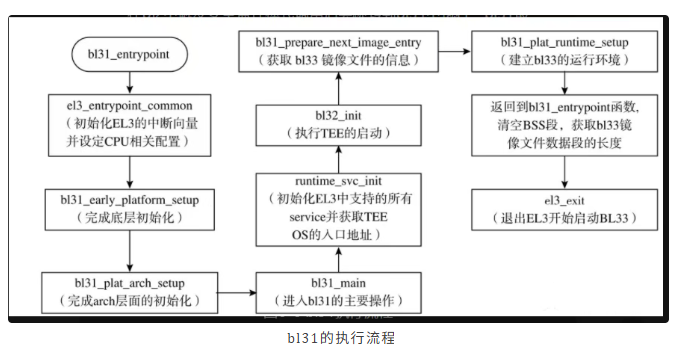

bl31_main是ARM Trusted Firmware中BL31阶段的主函数，负责系统启动过程中的关键初始化工作。

主要功能包括：

1. 平台与架构初始化：执行早期和后期平台设置，检测硬件特性。
2. 安全状态管理：初始化上下文寄存器、异常处理框架及运行时服务（如PSCI）。
3. 镜像加载准备：根据配置决定下一步执行BL32或RMM，最终准备进入BL33。
4. 日志与调试支持：输出版本信息、性能监控数据，并刷新控制台缓冲区。

整体流程确保系统从安全世界顺利过渡到下一启动阶段。
核心步骤：

EL3 环境初始化

1.初始化 EL3 栈指针、异常向量表（Vector Table）。

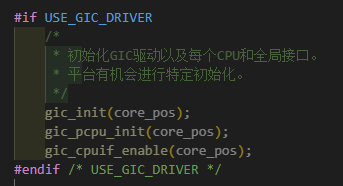

2.初始化 GIC 中断控制器：配置安全中断与非安全中断的路由。
3.初始化 XLAT 页表：建立 EL3 阶段的内存映射。

初始化运行时服务

1.初始化 PSCI (Power State Coordination Interface)：用于后续 CPU 热插拔、电源管理。
2.初始化 SMC 处理框架 (Secure Monitor Call)：注册标准服务和厂商自定义服务。
3.初始化 TEE dispatcher：为 BL32 (TEE) 准备加载环境。

跳转到 BL32 (Secure World)

1.CPU 异常等级从 EL3 切换到 Secure EL1。
2.配置安全世界上下文（寄存器、SCR_EL3 寄存器）。
3.PC 指针跳转到 BL32 (TEE) 的入口地址。

第五阶段：BL32 (Boot Loader Stage 32 - TEE)

BL32 是 可信执行环境 (TEE)，例如 OP-TEE，运行在 Secure EL1。

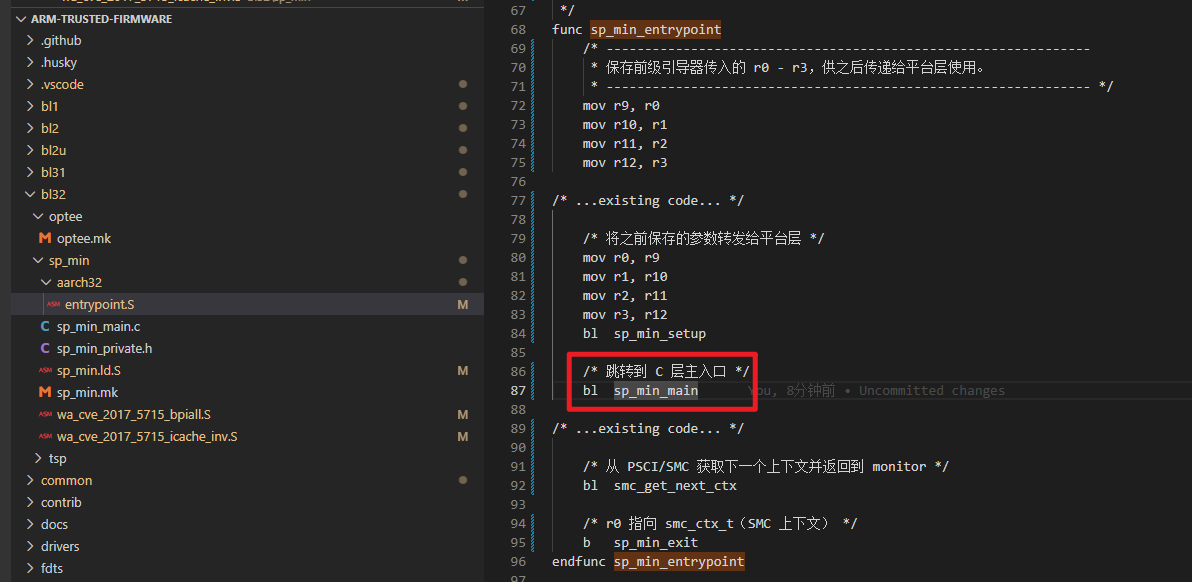

通过链接脚本entrypoint.S中的sp_min_entrypoint函数进行跳转到sp_min_main主函数，
文件路径：bl32\sp_min\aarch32\entrypoint.S

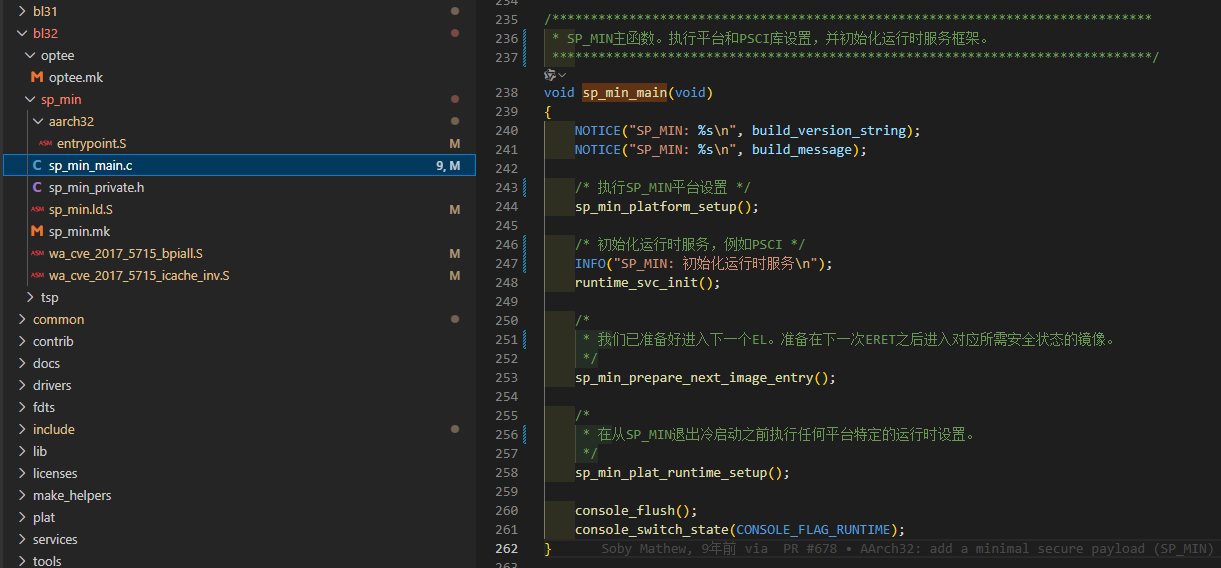

sp_min_main这段代码是 SP_MIN 的主函数，

主要功能如下：

1. 打印版本和构建信息：通过 [NOTICE]输出版本字符串和构建消息。
2. 平台设置：调用 [sp_min_platform_setup()]执行平台相关初始化。
3. 运行时服务初始化：调用 [runtime_svc_init()] 初始化运行时服务（如 PSCI）。
4. 准备下一阶段镜像：调用 sp_min_prepare_next_image_entry() 为进入下一异常级别做准备。
5. 平台运行时设置：调用 [sp_min_plat_runtime_setup()]执行平台特定的运行时配置。
6. 控制台刷新与切换：刷新控制台缓冲区并切换到运行时状态。

核心步骤：

TEE 操作系统初始化

1.初始化 TEE 内核、线程调度、安全驱动。
2.初始化安全存储（Secure Storage）、加密服务。
3.加载并初始化安全应用（TA, Trusted Application）。

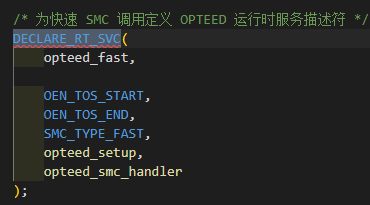

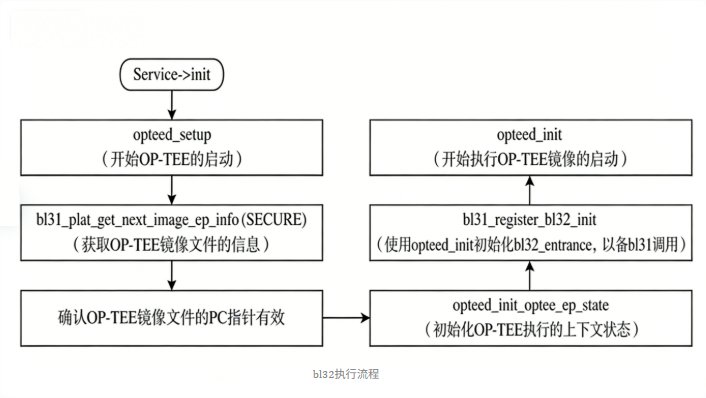

bl31中的runtime_svc_init函数会初始化OP-TEE对应的服务，通过调用该服务项的初始化函数来完成OP-TEE的启动。对于OP-TEE的服务项会通过DECLARE_RT_SVC宏在编译时被存放到rt_svc_des段中。

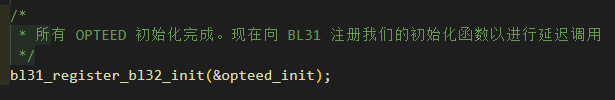

该段中的init成员会被初始化成opteed_setup函数，由此开始进入到OP-TEE OS的启动。

通过 SMC 返回到 BL31

1.TEE 初始化完成后，触发 SMC 调用。
2.CPU 从 Secure EL1 陷入（Trap）回 EL3，由 BL31 接管。

第六阶段：BL31 (Runtime - 切换世界)

BL31 再次接管 CPU，准备从 “安全世界” 切换到 “非安全世界”。
核心步骤：

配置非安全世界上下文

1.配置 SCR_EL3 寄存器：设置 NS (Non-secure) 位，标记后续为非安全世界。
2.配置 SPSR_EL3 寄存器：设置目标异常等级（通常是 EL2 或 EL1）。
3.恢复非安全世界的通用寄存器。

跳转到 BL33 (Non-secure World)

1.执行 ERET 指令（Exception Return）。
2.CPU 从 EL3 退出到 Non-secure EL2/EL1。
3.PC 指针跳转到 BL33 (U-Boot/UEFI) 的入口地址。

第七阶段：BL33 (Boot Loader Stage 33) & OS 启动

BL33 是 非安全世界 Bootloader，例如 U-Boot 或 UEFI，运行在 Non-secure EL2/EL1。

核心步骤：

Bootloader 初始化

1.初始化网卡、存储、显示等外设。
2.读取内核镜像（Kernel）、设备树（DTB）、Ramdisk 到内存。

启动操作系统内核

1.设置内核启动参数（Command Line）。
2.跳转到 Linux/Android/Windows 内核的入口地址。
