Eprime

我们这里使用并口代码通信，需要提前了解电脑有没有并口卡

https://support.pstnet.com/hc/en-us/articles/229359787-DEVICE-Parallel-Port-Device-17150

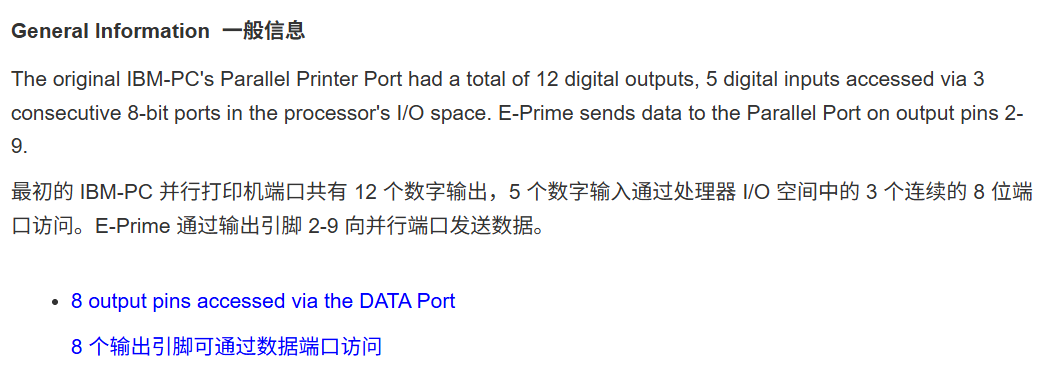

并口通信

博主这里没用ui设置打标，需要在ui里设置的同学可以看一下下面这篇文档

DEVICE: How To Send Markers Through a Parallel Port [25286]​​​​​​

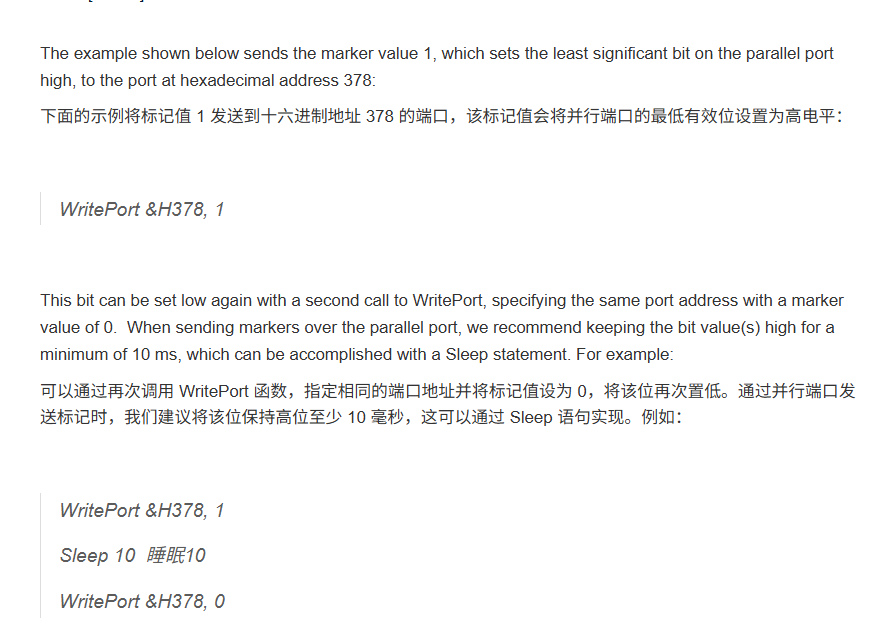

这里只讲使用inline脚本通信，参考下面这篇文档

INFO: Legacy Methods to Send Markers to an External Device [17212]

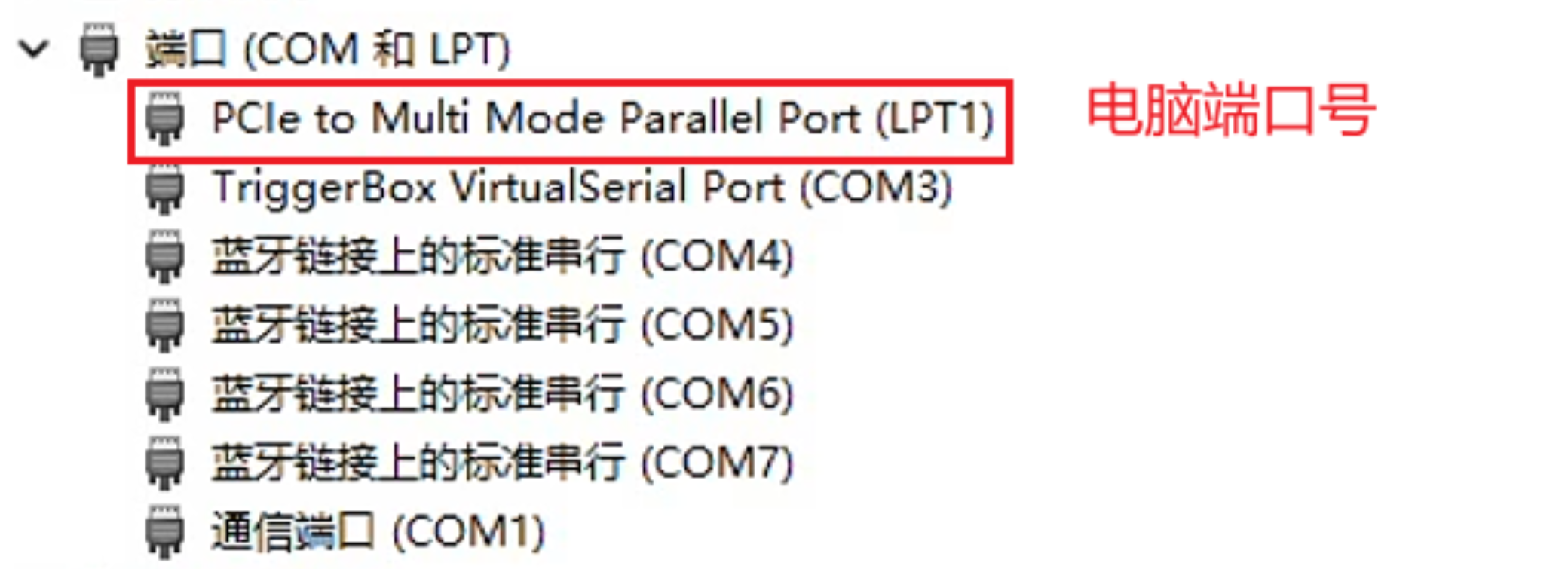

1、查找电脑端口号

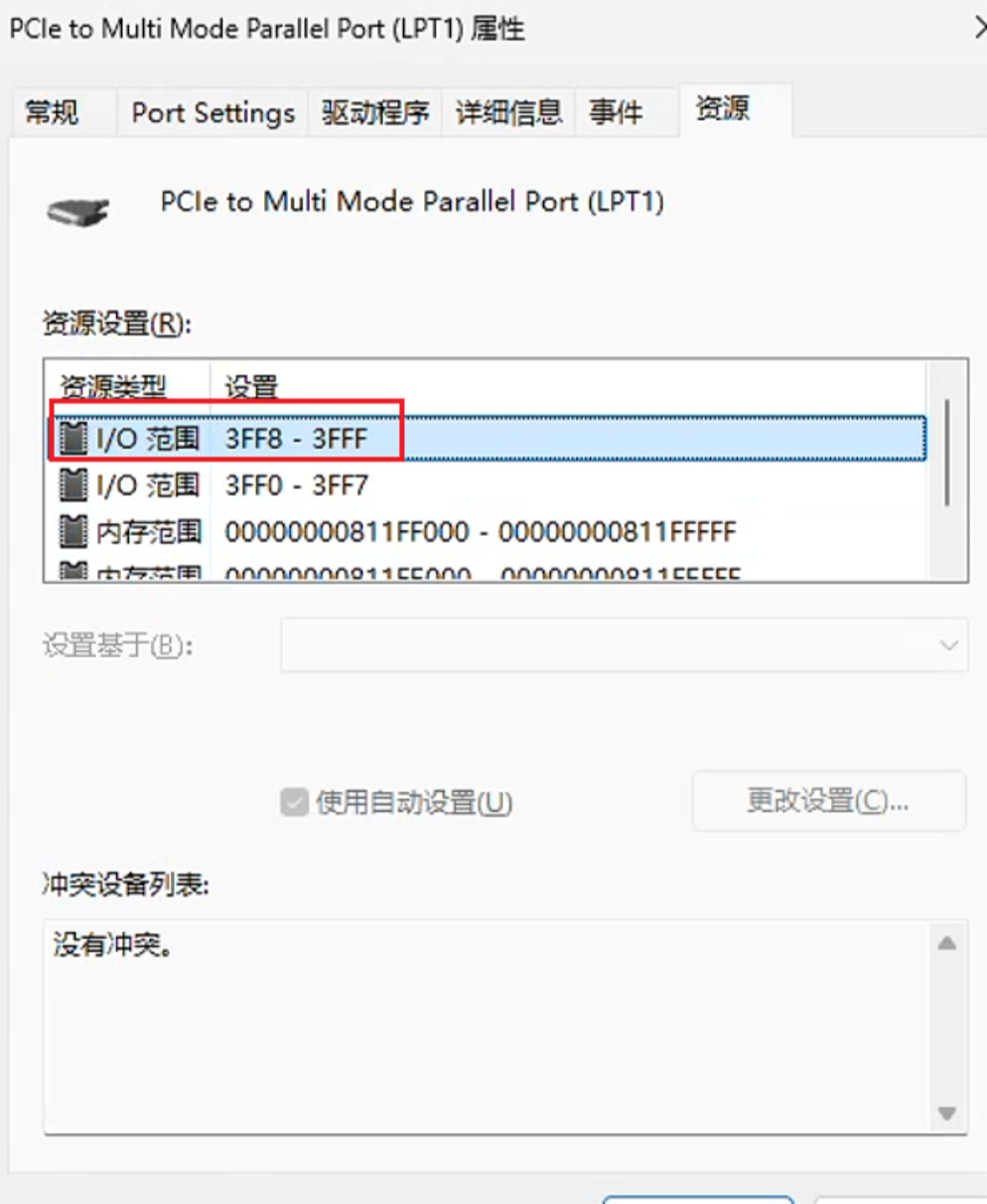

确定并口号为3FF8，记住它，写代码要用

2、代码编写

很简单，但注意值范围需要在0~255，因为只有8个引脚

Dim n As Integer 'n的范围是0~255，因为只有8bit

WritePort &H3FF8, n

Sleep 10 '持续一段时间电平

WritePort &H3FF8, 0 '清0

ps.清0的作用是，recorder这类打标检测的是上升沿或下降沿，只检测跳变，不检测持续的信号，如果不清0，很容易导致部分标签之间没有跳变从而漏标签

从技术底层来说，脑电采集卡（如 BrainAmp）和录制软件（Recorder）监测的是并口 8 个数据引脚中任意一位电平的变化（Transition）。

recorder里设置的是上升沿（high active）：

只要这 8 位二进制数中有一个位（Bit）从 0 变到了 1，系统就会认为“有新信号进来了”，进行打标。

recorder里设置的是下降沿(low active)：

有一位从1变0打标就可以正常接收

---

WritePort 函数的作用是直接修改计算机硬件端口（Parallel Port / IO Port）的电压状态。

• 物理本质： 并行端口（通常是针脚）有 8 个数据位。WritePort 实际上是在告诉计算机的 I/O 控制器：“请将这些针脚的电压拉高（约 5V，代表 1）或者拉低（0V，代表 0）”。

• 非阻塞/瞬间完成： 当你执行 WritePort(address, 1) 时，计算机的 CPU 发出指令，硬件控制器接收指令并改变针脚电压。这个动作是瞬间完成的（通常在微秒级别）。

• 状态的“锁存”特性： 一旦你改变了电压，除非你再次发送 WritePort(address, 0) 指令，否则硬件针脚会永久维持这个电平。这就是为什么你不需要在 WritePort 之后立刻做别的，针脚依然保持高电平。

但不知道是不是eprime对语法有另作处理吗，其实我发现就算设置的是上升沿，发只有下降沿的数字也不会出现标签丢失的情况...（31->27 00011111->00011011标签也不会丢失)不过保险起见，大家还是尽量加上清0逻辑吧

26.6.26

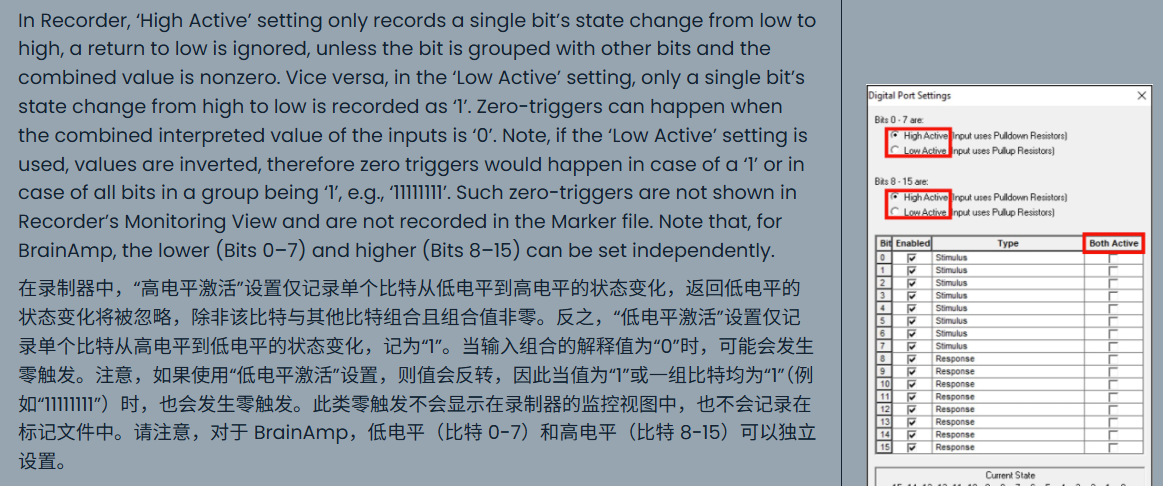

博主发现是recorder会计算同一事件标记的组合值的变化，只要它收到的组合值变了，就能打上标

https://pressrelease.brainproducts.com/trigger-code-design/#trigger-plan-1

https://www.brainproducts.com/support-resources/how-to-assess-trigger-signal-properties-and-adjust-settings-correctly-in-mr-experiments/

BrainVision Recorder接收

1、运行eprime的主机的并口线需要插到支持trigger in的放大器上

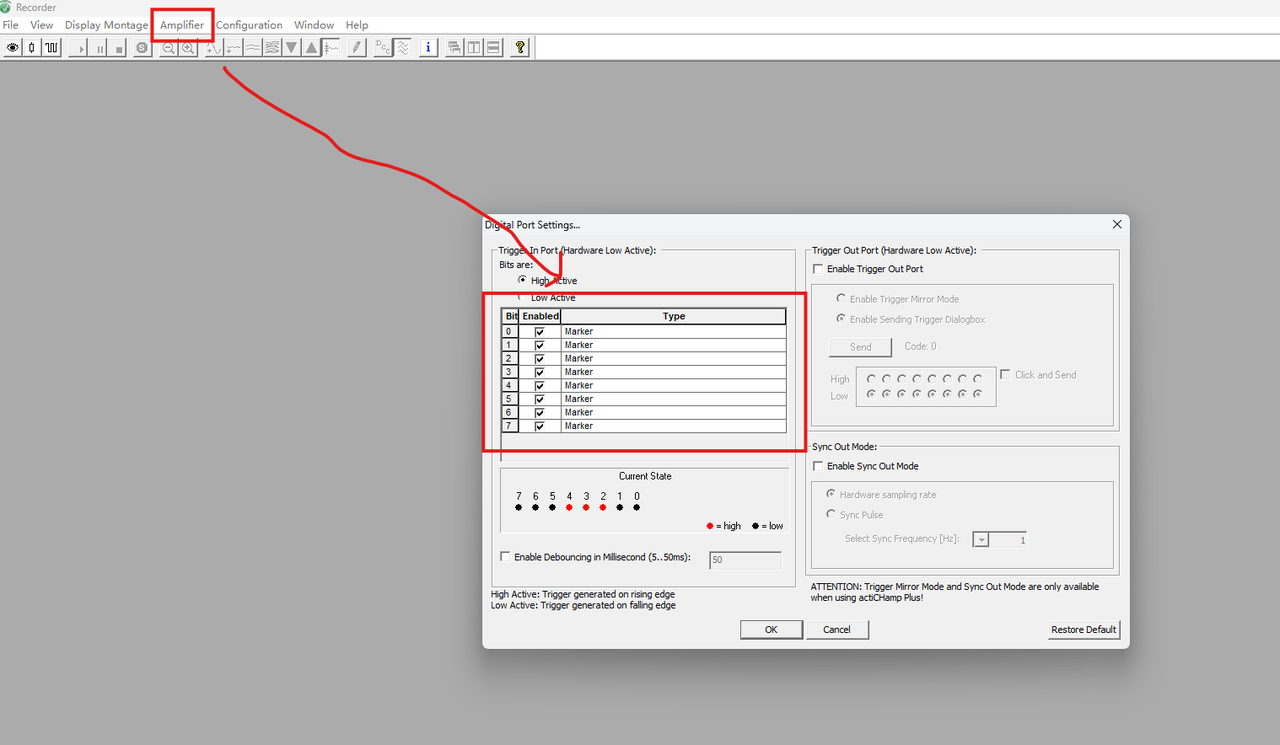

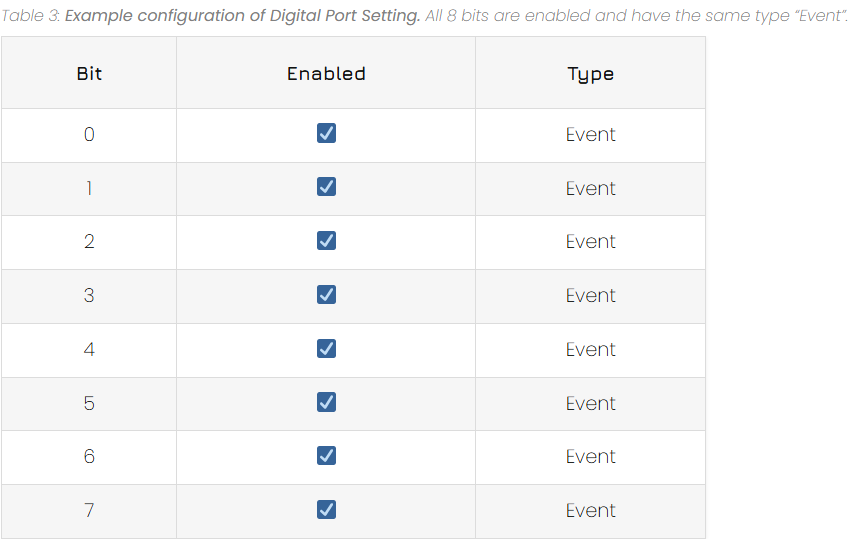

2、打开digital port settings 把type全改成相同类型（因为我们是按十进制打的标，想直观看清楚打的标正确与否最好改成一样的类型，最后读取是按类型计算的十进制值）

3、记录

• 原始文件生成：记录结束后，Recorder 会在指定的 Raw Data 文件夹下生成三个核心文件（缺一不可）：

  • .vhdr (Header)：文本文件，包含通道名、采样率等元数据。

  • .vmrk (Marker)：关键文件，存储了所有标签及其对应的时间点。

  • .eeg (Data)：二进制文件，存储实际的电压数值

4、使用python第三方库读标签验证

import mne

# 读取原始数据
raw = mne.io.read_raw_brainvision("your_file.vhdr", preload=True)

# 打印所有标签的原始描述和时间戳
print(raw.annotations.description)
# 输出类似: ['m  1', 'm 27', 'm 29', 'm 30', ..., 'm 28']
