作为扩展性极强的通信接口，SPI通用总线能够支持丰富的外设生态——无论是以太网控制器CH390H、各类存储芯片（SPI Nor/NAND Flash、TF卡），还是自研的AirLink通信协议，均可基于SPI实现可靠的数据交互。

今天我们围绕这些实际应用问题，一起来聊聊。

一、SPI总线硬件配置

Air780Exx系列模组的SPI总线配置因型号而异，硬件设计前务必注意引脚资源差异。

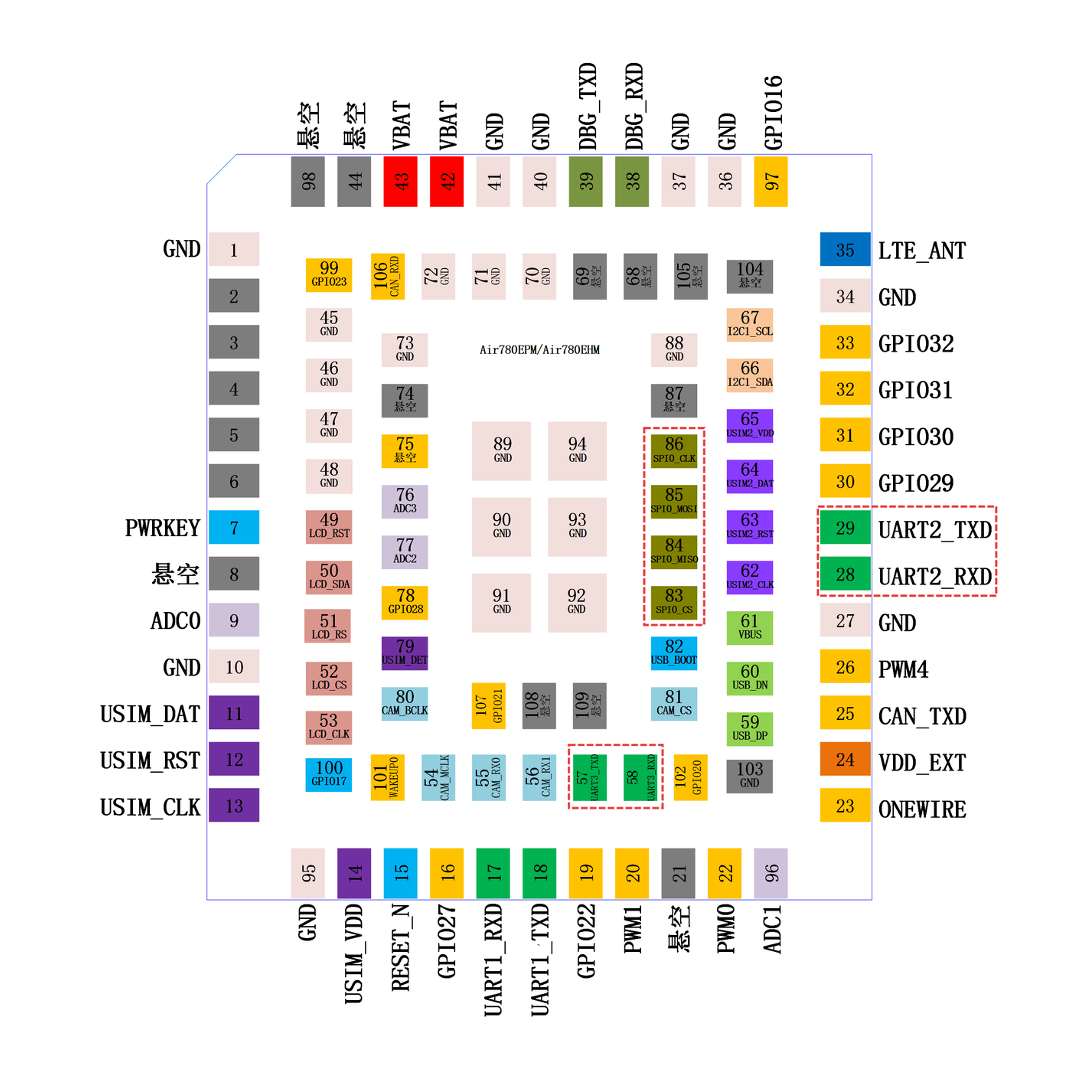

1.1 常规型号支持2路通用SPI总线

• SPI0：

  默认引脚为PIN83/84/85/86；

• SPI1：
  可复用引脚为PIN28/29/57/58（PIN28/29默认功能为UART2，PIN57/58默认功能为UART3）。

下图以Air780EPM模组为例：

1.2 以下型号只支持1路SPI0

Air780EHV和Air780EGP/EGG/EGH只支持1路SPI0，原因如下：

1）Air780EHV（全能音频系列）

因为内置了Audio Codec芯片ES8311，内部占用了PIN57/58的I2C0总线；PIN57/58外部不可再用，无法复用为SPI1_CLK/SPI1_MISO，进而Air780EHV也就无法支持SPI1通道了。

2）Air780EGP/EGG/EGH（定位+通信系列）

因为内置了GNSS定位芯片，内部占用了PIN28/29的UART2串口；PIN28/29外部不可再用，无法复用为SPI1_CS/SPI1_MOSI，进而Air780EGP、Air780EGG、Air780EGH也就无法支持SPI1通道。

1.3 相关注意事项

• 多外设挂载：
  理论上，SPI总线可以通过不同的片选CS外挂多个不同的外设，但对不同片选下的外设要求是通信速率必须相同，不能低速率和高速率的外设挂载在同一个SPI总线下。

• GPIO模拟SPI：
  除了SPI总线外，LuatOS也支持GPIO模拟SPI，但只适用于速率超低(低于100Kbps)的外设。在设计投板前，需要使用合宙的开发板做好充分的测试评估后，再进行实际的原理图和PCB设计。

• 引脚初始化：
  在使用SPI功能之前，都需要先使用LuatIO工具生成pins配置json文件，也就是对IO的初始化功能配置。

二、SPI以太网应用（CH390H）

无论Air780系列模组还是Air8000系列模组，目前LuatOS仅适配过CH390H以太网控制器。

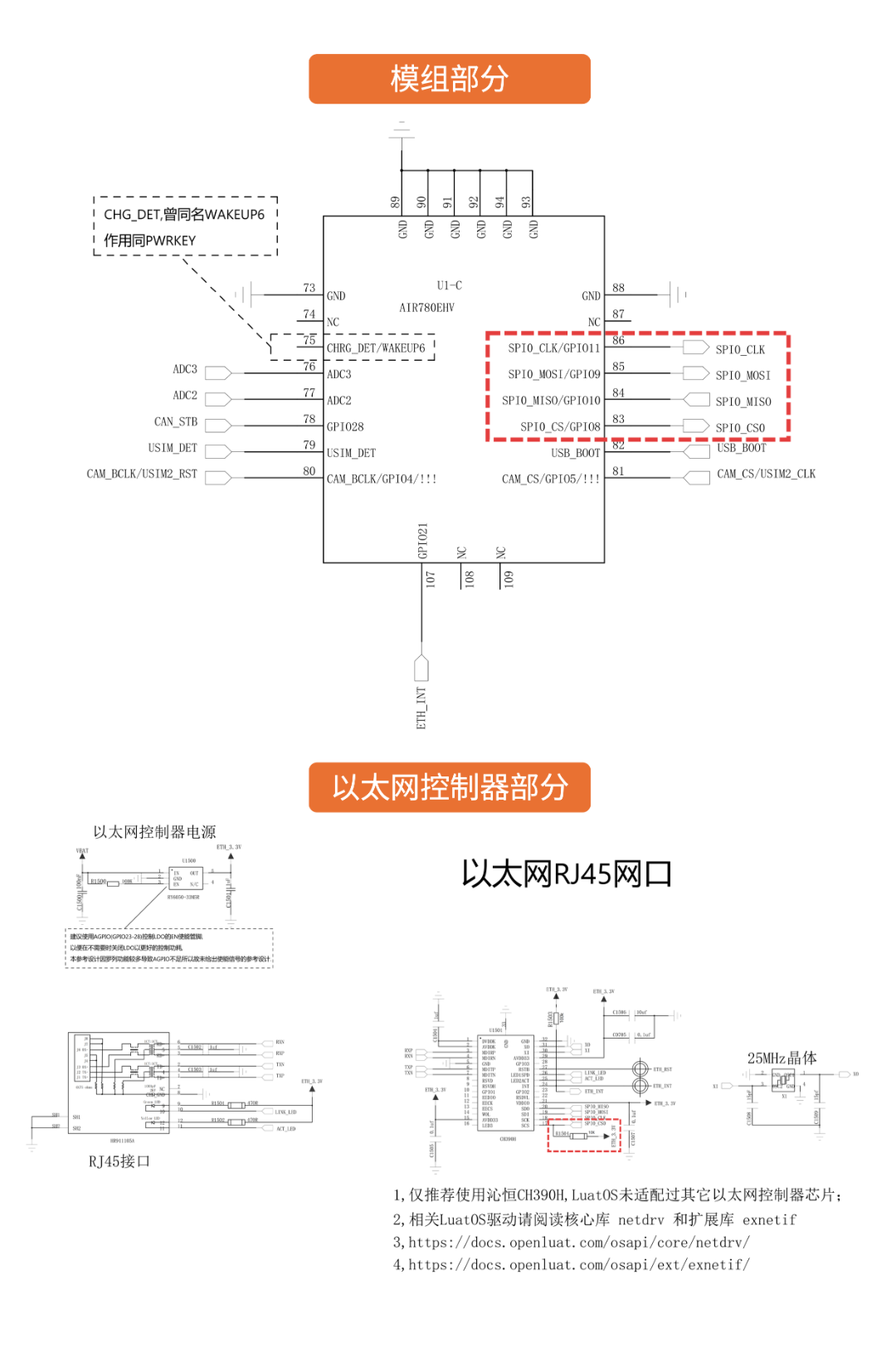

2.1 硬件原理图

2.2 相关注意事项

1）挂载组合示例

以Air780EHV举例来说，SPI0可以做如下挂载组合：

• CS0挂载CH390H，CS1挂载SPI TF卡；

• CS0挂载CH390H，CS1挂载SPI Nor Flash；

• CS0挂载CH390H，CS1挂载SPI NAND Flash；

• CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI TF卡；

• CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI Nor Flash；

• CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI NAND Flash。

注意！SPI总线挂载的外设越多，相应外设的响应速度也就会越低。

2）电源管理

当CH390的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，SPI0_CS0注意上拉到CH390H供电电源上，以防止SPI0_CS0在低功耗状态下软件未初始化时为低，进而产生耗电。

3）相关资源

与以太网相关的LuatOS核心库、扩展库和相关文档：

SPI核心库：
https://docs.openluat.com/osapi/core/spi/

netdrv核心库：
https://docs.openluat.com/osapi/core/netdrv/

exnetif扩展库：
https://docs.openluat.com/osapi/ext/exnetif/

应用指导文档：
https://docs.openluat.com/air780epm/luatos/app/socket/

三、SPI TF卡应用

Air780Exx系列模组当前仅支持SPI接口的T-Flash（MicroSD），不支持SDIO。

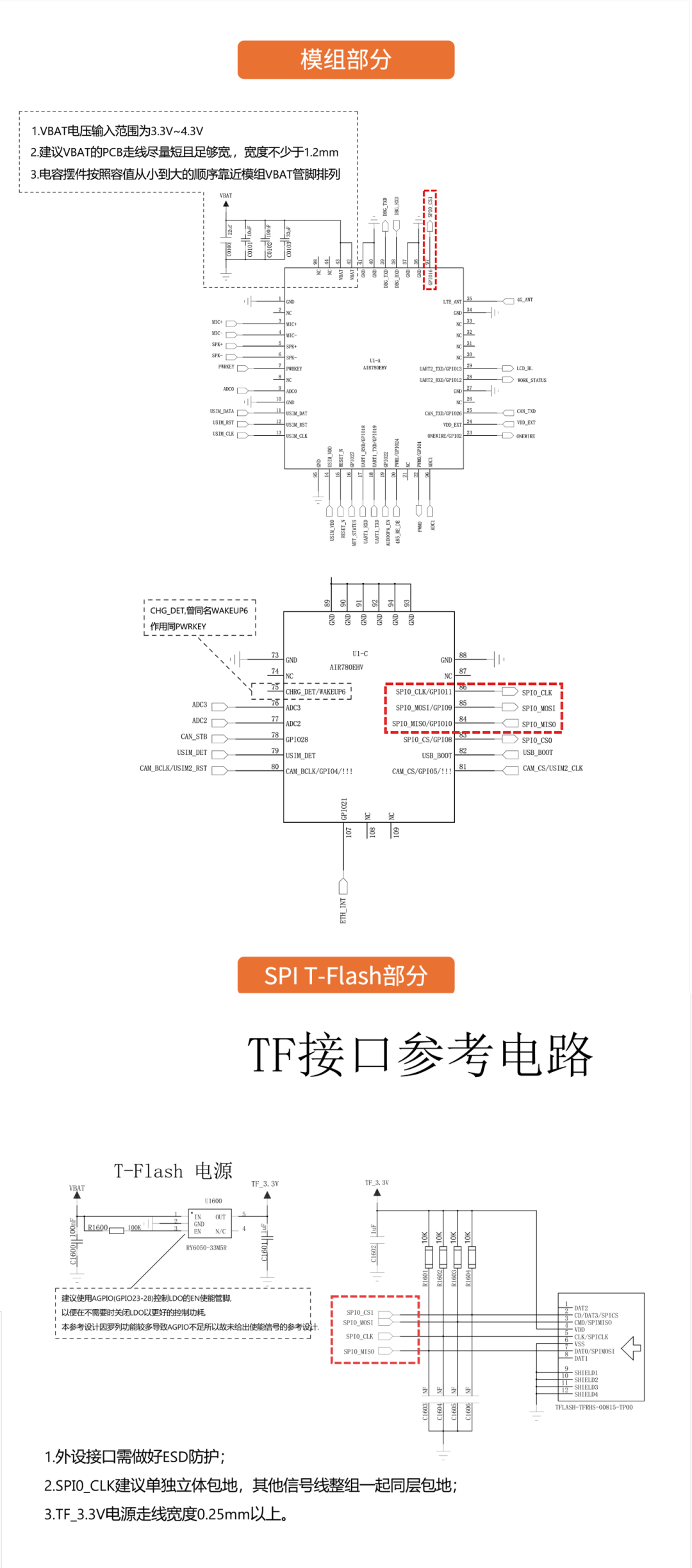

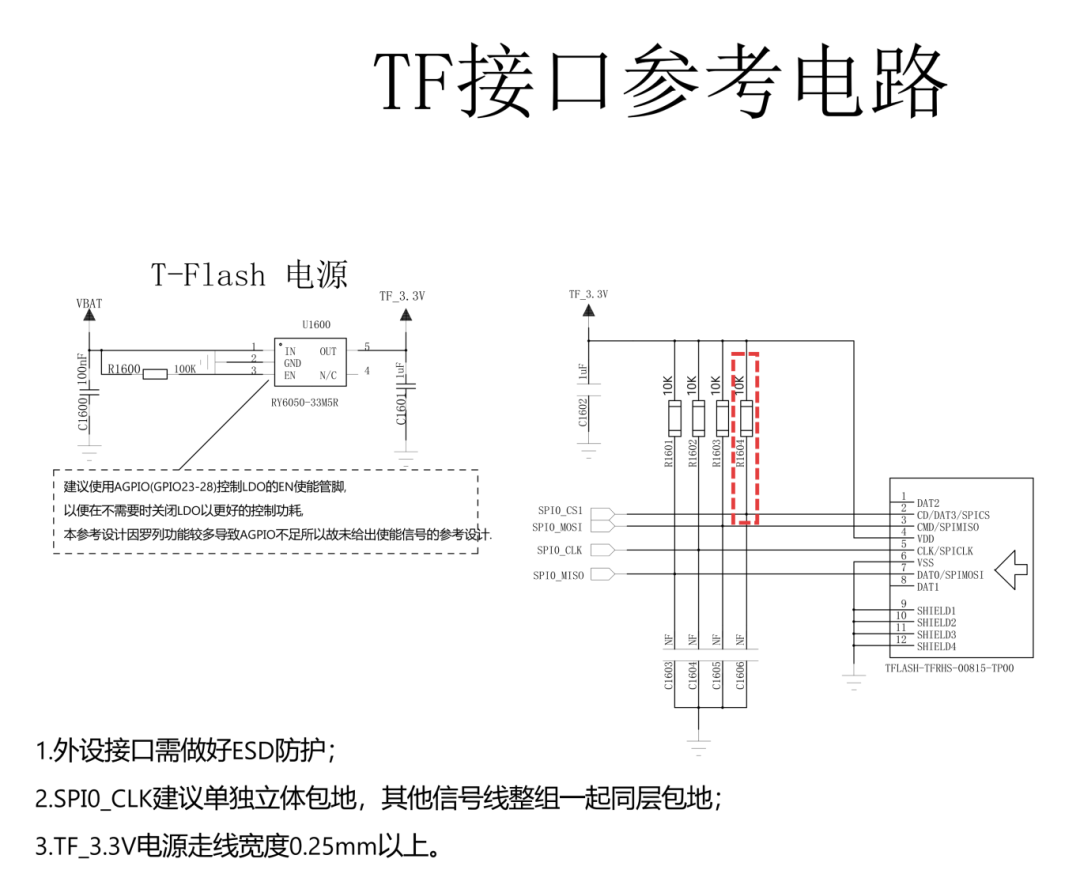

3.1 硬件原理图

3.2 相关注意事项

1）挂载组合示例

以Air780EHV举例来说，SPI0可以做如下挂载组合：

• CS0挂载CH390H，CS1挂载SPI TF卡；

• CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI TF卡。

注意！SPI总线挂载的外设越多，相应外设的响应速度也就会越低。

2）电源管理

不同的T-Flash需要的驱动电流可能不同，实际调试时可根据需要调整SPI信号上拉电阻的阻值大小。

当T-Flash的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，SPI0_CS1注意上拉到T-Flash供电电源上，以防止SPI0_CS1在低功耗状态下软件未初始化时为低进而产生耗电。

3）相关资源

与SPI T-Flash相关的LuatOS核心库、扩展库和相关文档：

SPI核心库：
https://docs.openluat.com/osapi/core/spi/

fatfs核心库：
https://docs.openluat.com/osapi/core/fatfs/

fs核心库：
https://docs.openluat.com/osapi/core/fs/

io核心库：
https://docs.openluat.com/osapi/core/io/

应用指导文档：
https://docs.openluat.com/air780epm/luatos/app/driver/sd/

四、SPI Nor Flash应用

LuatOS已适配过的SPI Nor Flash有：
W25Q64、W25Q128、W25Q256等。

原则上所有支持SFDP协议的SPI Nor Flash，都可以支持。

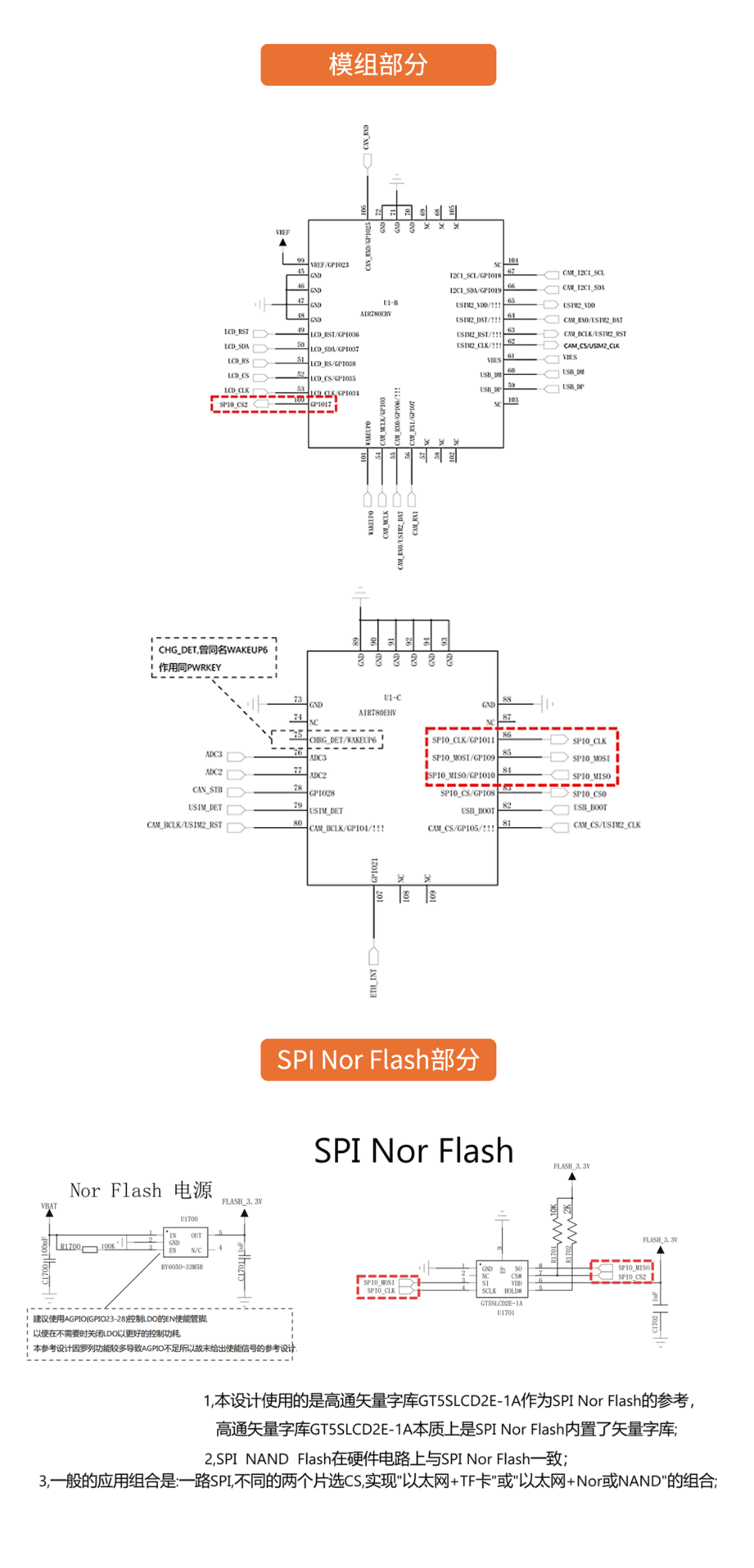

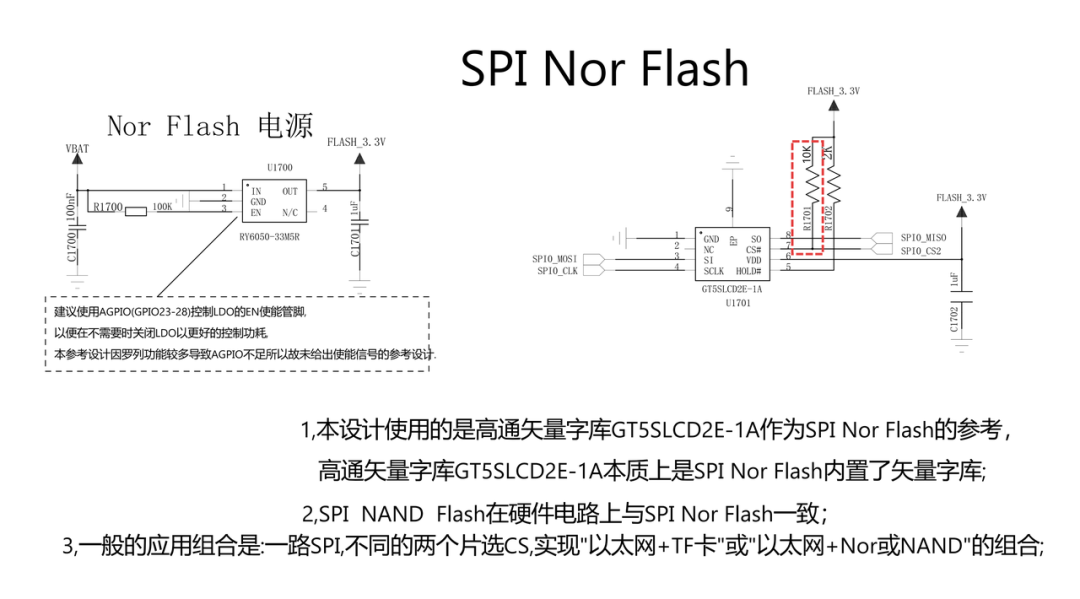

4.1 硬件原理图

4.2 相关注意事项

1）挂载组合示例

以Air780EHV举例来说，SPI0可以做如下挂载组合：

• CS0挂载CH390H，CS1挂载SPI Nor Flash；

• CS0挂载一路CH390H，CS1挂载另一路CH390H，CS2挂载SPI Nor Flash。

注意！SPI总线挂载的外设越多，相应外设的响应速度也就会越低。

2）电源管理

当Nor Flash的供电电源不支持通过GPIO控制使能管脚EN控制开启或关断时，SPI0_CS2注意上拉到Nor Flash供电电源上，以防止SPI0_CS2在低功耗状态下软件未初始化时为低进而产生耗电。

3）相关资源

与SPI Nor Flash相关的LuatOS核心库、扩展库和相关文档：

SPI核心库：
https://docs.openluat.com/osapi/core/spi/

Little_flash核心库：
https://docs.openluat.com/osapi/core/little_flash/

Sfud核心库：
https://docs.openluat.com/osapi/core/sfud/

io核心库：
https://docs.openluat.com/osapi/core/io/

应用指导文档：
https://docs.openluat.com/air780epm/luatos/app/mulu/fs/

五、SPI NAND Flash应用

SPI NAND Flash原理图与SPI Nor Flash相同，可以直接参考。

关于Little_flash和Sfud核心库：

Little_flash支持挂载SPI Nor Flash和SPI NAND Flash；

Sfud只能挂载SPI Nor Flash。

无论SPI Nor Flash还是SPI NAND Flash，
都推荐优先使用Little_flash方式挂载。

LuatOS当前已适配过的SPI NAND Flash有：

• W25N01GVZEIG

• W25N01KVZEIR

• W25N02KVZEIR

• W25N04KVZEIR

更多些型号正陆续适配中，敬请关注合宙资料中心最新资料。

六、SPI AirLink应用

AirLink协议诞生于Air8000系列模组中“4G主控芯片和Wi-Fi协处理芯片”之间的通信协议，比UART速率更高，比USB功耗更低，适合对速率要求较高、功耗要求较低、尤其系统中没有支持USB HOST功能芯片的产品中。

AirLink核心库支持以下产品/产品组合：

• Air8000系列；

• Air8101+Air780Exx；

今天的内容就分享到这里了
