• RP2040 数据手册（Datasheet） 中关于 PIO WAIT 指令的底层编码与行为说明（Section 3.4.3）。

1. WAIT 指令的二进制编码格式（Encoding）

Bit 位	15	14	13	12	11–9	8–5	4–0
值	0	0	1	0	Delay/Side-set	Pol + Source	Index

1.1 操作码 Opcode

• 操作码：0010（前四位，即十六进制 0x2），表示这是一条 WAIT 指令。

1.2 Pol 等待极性

• Pol（Polarity）：1 位，表示等待 高电平（1） 还是 低电平（0）。

1.3 Source 信号源类型

• 2 位，指定等待的信号源类型：
  • 00 → GPIO（绝对引脚号，不受 in_base 影响）
  • 01 → PIN（相对于 in_base 的偏移，受 PIO 输入映射影响）
  • 10 → IRQ（中断标志）
  • 11 → 保留

Source	含义	实际效果
GPIO (00)	绝对 GPIO 编号	wait(1, gpio, 15) → 直接读取 GPIO15，无视 in_base
PIN (01)	相对于 in_base	in_base=15, wait(1, pin, 0) → 读取 GPIO15in_base=10, wait(1, pin, 5) → 读取 GPIO15
IRQ (10)	等待 IRQ 标志	可用于 SM 之间同步（见下文）

1.3.1 IRQ 等待的特殊行为

• 当 wait(1, irq, n) 成功时，该 IRQ 标志会被自动清除（防止重复触发）。
• 支持 相对 IRQ 编号：若 Index 最高位为 1（如 0x10 + x），则实际 IRQ = (x + sm_id) % 4。
  • 例：SM2 执行 wait(1, irq, 0x11) → 等待 IRQ (1 + 2) % 4 = 3

⚠️ 警告：不要用 wait(1, irq, x) 等待那些已连接到 CPU 中断控制器的 IRQ，否则可能因 CPU 中断处理程序清除了标志而导致状态机永远等待。

1.4 Index ：结合PIN类型使用的偏移量

• Index：5 位，用于指定具体 GPIO 编号、引脚偏移或 IRQ 编号（0–31）。

在 MicroPython 的 @rp2.asm_pio 中，当写 wait(1, pin, 0)：

• pin 对应 Source = 01（PIN）
• 0 是 Index = 0
• 实际等待的物理引脚 = in_base + 0

1.5 Delay/Side-set

1.5.1

是否启用 side-set	bit 11–9 的作用
未启用 side-set	表示 延迟周期数（Delay），范围 0–7
启用了 side-set	高若干位用于 side-set 输出值，剩余低位用于 延迟

1.5.2 纯 delay

• 模式 A：无 side-set → 纯 delay（最常见于接收类程序）

  • Delay = 0 到 7
  • 指令执行完成后，插入 N 个空闲时钟周期
  • 常用于：
    • 避免采样过快（如 UART 起始位后等待半个周期）
    • 控制循环速率

@rp2.asm_pio()
def example():
    wait(0, pin, 0)   # 无 delay
    nop() [3]         # 插入 3 个延迟周期,nop() [3] 编译后，其 `Delay/Side-set` 字段 = `0b011`（即 3）

💡 所有 PIO 指令都支持 [N] 语法来添加延迟，例如 jmp(...) [2]

1.5.3 启用 side-set

• 模式 B：启用 side-set → 同时输出控制信号 + 可选 delay

  • 当需要 在执行指令的同时控制 GPIO 输出（如红外发射、LED 控制），就要用到 side-set。

  • 在 @rp2.asm_pio() 装饰器中指定：

  @rp2.asm_pio(
      sideset_init=rp2.PIO.OUT_HIGH,  # 初始化 side-set 引脚为高
      out_shiftdir=rp2.PIO.SHIFT_RIGHT,
      autopull=True,
      pull_thresh=24,
      sideset_width=2   # ← 关键：使用 2 个 side-set 位
  )


• 此时 Delay/Side-set 字段被拆分：
  假设 sideset_width = N，则：

  • 高 N 位 → side-set 输出值（控制 GPIO）
  • 低 (3−N) 位 → delay 周期数（最大 2^(3−N) − 1）

sideset_width	Side-set 位	Delay 位	最大 Delay
0	无	3 位	7
1	1 位	2 位	3
2	2 位	1 位	1
3	3 位	0 位	0

⚠️ 如果 sideset_width ≥ 3，无法再添加任何延迟！

1.5.3.1 示例：WS2812 驱动片段（使用 side-set 控制数据线）

@rp2.asm_pio(sideset_init=rp2.PIO.OUT_LOW, out_init=rp2.PIO.OUT_LOW, sideset_width=1)
def ws2812():
    T1 = 2; T2 = 5; T3 = 3
    label("bitloop")
    out(x, 1)               .side(1)    # 输出1，同时拉高数据线
    jmp(not_x, "do_zero")   [T3 - 1]    # delay 由 [ ] 指定
    jmp("bitloop")          [T1 - 1]
    label("do_zero")
    nop()                   .side(0)    [T2 - 1]  # 拉低，delay=T2-1

• .side(1) → 将 side-set 位设为 1（数据线高）
• [T2 - 1] → 利用剩余 delay 位插入精确延时

2. CODE

2.1. 代码简介

• https://github.com/danjperron/PicoDHT22/blob/main/PicoDHT22.py 代码是一个 MicroPython 程序，用于在 Raspberry Pi Pico（基于 RP2040 芯片） 上通过 PIO（Programmable I/O）硬件模块 读取 DHT22（或 DHT11）温湿度传感器 的数据。
• 该代码采用 MIT 开源许可证。作者是 Daniel Perron（2021 年）。

2.2. 导入必要的模块

import utime
import rp2
from rp2 import PIO, asm_pio
from machine import Pin

• utime：提供延时函数（如 sleep_ms）。
• rp2 和 asm_pio：用于定义 PIO 汇编程序（底层硬件控制）。
• Pin：用于操作 GPIO 引脚。

2.3. DHT22 通信协议

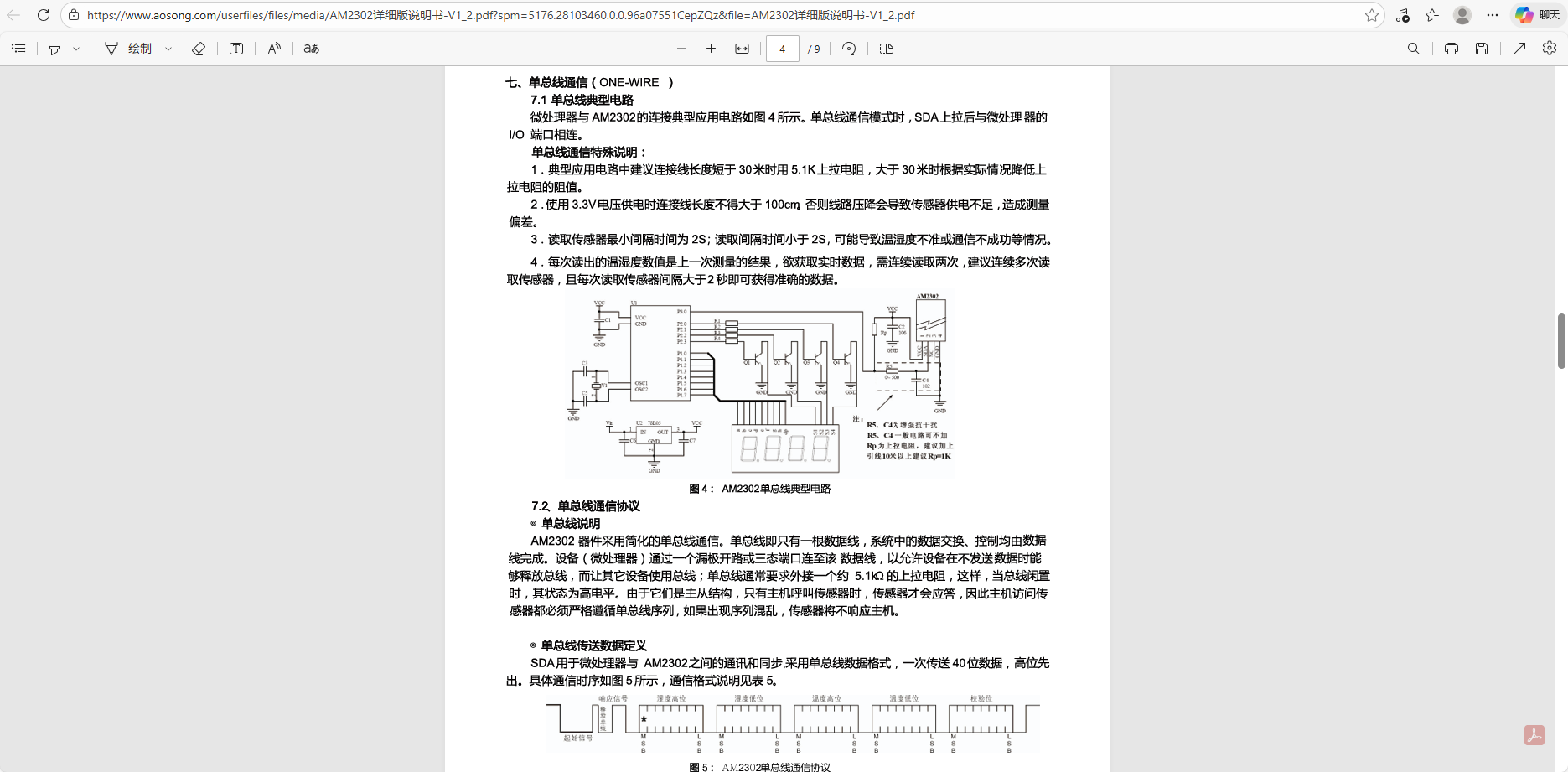

• 单总线协议（1-Wire Protocol） 是一种由 Maxim Integrated（原 Dallas Semiconductor） 开发的半双工、主从式、低速串行通信协议，其最大特点是：仅用一根数据线（加地线）即可实现供电和数据通信。
• 标准单总线协议（1-Wire）：是 Maxim 的完整通信标准，支持多设备、唯一 ID、寄生供电。
• DHT22 的协议：简化的“单线”私有协议：


#     A     B   C   D   E   F
#          ___     ___     ...
#     ____/   \___/   \___/   \
#
#     A = start pulse (> 1ms )
#     B = 2-40 us
#     C = 80 us
#     D = 80 us
#
#     E and F are  data clock
#
#     E = 50 us
#     F =  26-28 us => 0    70 us => 1

这是 DHT22 的通信时序图：

• A：主机拉低总线 >1ms，启动通信。
• B：传感器拉高 20–40μs（表示开始响应）。
• C：传感器拉低约 80μs。
• D：传感器拉高约 80μs（准备发送数据）。
• E + F：每个数据位由两个脉冲组成：
  • E：固定 ~50μs 低电平（同步段）。
  • F：高电平持续时间决定 bit 值：
    • 26–28μs → bit = 0
    • ~70μs → bit = 1

DHT22 发送 40 位数据（5 字节）：
[湿度高8][湿度低8][温度高8][温度低8][校验和]

2.4. PIO 汇编程序：DHT22_PIO

• 使用 @asm_pio 装饰器定义一个 PIO 状态机程序，运行在 RP2040 的专用硬件上，实现精确的微秒级时序控制。

@asm_pio(set_init=(PIO.OUT_HIGH),autopush=True, push_thresh=8)
def DHT22_PIO():
    # clock set at 500Khz  Cycle is 2us
    # drive output low for at least 20ms
    set(y,1)                    # 0
    pull()                      # 1
    mov(x,osr)                  # 2
    set(pindirs,1)              # 3 set pin to output
    set(pins,0)                 # 4 set pin low
    label ('waitx')
    jmp(x_dec,'waitx')          # 5 decrement x reg every 32 cycles
    set(pindirs,0)              # 6 set pin to input
    # STATE A. Wait for high at least 80us. max should be  very short
    set(x,31)                   # 7
    label('loopA')
    jmp(pin,'got_B')            # 8
    jmp(x_dec,'loopA')          # 9
    label('Error')
    in_(y,1)                    # 10
    jmp('Error')                # 11  Infinity loop error

    # STATE B. Get HIGH pulse. max should be 40us
    label('got_B')
    set(x,31)                   # 12
    label('loop_B')
    jmp(x_dec,'check_B')        # 13
    jmp('Error')                # 14
    label('check_B')
    jmp(pin,'loop_B')           # 15

    # STATE C. Get LOW pulse. max should be 80us
    set(x,31)                   # 16
    label('loop_C')
    jmp(pin,'got_D')            # 17
    jmp(x_dec,'loop_C')         # 18
    jmp('Error')                # 19

    # STATE D. Get HIGH pulse. max should be 80us
    label('got_D')
    set(x,31)                   # 20
    label('loop_D')
    jmp(x_dec,'check_D')        # 21
    jmp('Error')                # 22
    label('check_D')
    jmp(pin,'loop_D')           # 23

    # STATE E. Get Low pulse delay. should be around 50us
    set(x,31)                   # 24
    label('loop_E')
    jmp(pin,'got_F')            # 25
    jmp(x_dec,'loop_E')         # 26
    jmp('Error')                # 27

    # STATE F.
    # wait 40 us
    label('got_F')
    nop() [20]                  # 28
    in_(pins,1)                 # 29
    # now wait for low pulse
    set(x,31)                   # 30
    jmp('loop_D')               # 31

关键参数：

@asm_pio(set_init=(PIO.OUT_HIGH), autopush=True, push_thresh=8)

• set_init=PIO.OUT_HIGH：初始化引脚为输出高电平。
• autopush=True, push_thresh=8：每收到 8 个 bit 自动推入 FIFO（供 CPU 读取）。

程序流程详解：

初始化 & 主机启动信号（拉低 >1ms）

pull()                      # 从 FIFO 读取延时值（如 1000）
mov(x, osr)                 # 将值存入 x 寄存器
set(pindirs, 1)             # 设置引脚为输出
set(pins, 0)                # 拉低
label('waitx')
jmp(x_dec, 'waitx')         # 循环减 x，实现延时（每个循环约 32 cycles）
set(pindirs, 0)             # 切回输入（释放总线）

• 主机拉低总线，启动传感器。
• 延时由 sm.put(1000) 控制（对应约 1ms @ 500kHz）。

等待传感器响应（State A）

set(x, 31)                  # 最多等待 31*32*2us ≈ 2ms（实际只需 80us）
label('loopA')
jmp(pin, 'got_B')           # 如果引脚变高，进入 B 阶段
jmp(x_dec, 'loopA')
jmp('Error')                # 超时则死循环报错

读取 B、C、D 阶段（验证响应脉冲）

• B：高电平（20–40μs）→ 必须在 64μs 内结束（31 cycles × 2μs = 62μs）。
• C：低电平（≈80μs）。
• D：高电平（≈80μs）。
• 每个阶段都设超时，防止卡死。

读取 40 位数据（E + F 阶段）

# E: 等待低电平（≈50us）
# F: 等待高电平，然后延迟 40us 后采样
nop()[20]        # 延迟 40us（20 × 2us）
in_(pins, 1)     # 读取当前引脚状态（0 或 1），存入 shift register

• 每位数据：
  1. 等待 E（低电平开始）
  2. 进入 F（高电平）
  3. 延迟 40μs（此时若仍为高，则是 “1”；若已变低，则是 “0”）
  4. in_(pins,1) 采样当前电平 → 存入 FIFO

注意：最后 jmp('loop_D') 实际是跳回 D 阶段的入口，形成循环读取 40 位（5 字节）。

2.5. PicoDHT22 类

init

• 初始化引脚，并创建 StateMachine 对象（未启动）。

def __init__(self, dataPin, powerPin=None, dht11=False, smID=1):

• dataPin：连接 DHT22 的数据引脚。
• powerPin（可选）：用 GPIO 给传感器供电（省电用）。
• dht11：是否为 DHT11（精度较低，整数型）。
• smID：使用哪个 PIO 状态机（0–3）。

read_array()：读取原始 5 字节

def read_array(self):
    if self.powerPin: power on + delay
    sleep 200ms
    init state machine at 500kHz
    sm.put(1000)  # DHT22 启动延时（1000 cycles ≈ 2ms? 实际代码写 1000，但注释说 >1ms）
    sm.active(1)
    for i in range(5): value.append(sm.get())  # 从 FIFO 读 5 字节
    sm.active(0)
    power off if needed
    return value

• 启动状态机，自动采集 40 位（5 字节）并推入 FIFO。
• 主程序循环读取 5 次 sm.get() 获取字节（注意：PIO 是 LSB 先传，但 DHT 是 MSB 先传？需看实现）

实际上，由于 in_(pins,1) 每次只进 1 bit，且 autopush 在 8 bits 后推入 FIFO，顺序是 bit0 到 bit7 构成一个字节。而 DHT 是 MSB 先发，所以 PIO 收到的是 反序 bit，但因为每次 in_ 是左移还是右移？

• 关键点：默认 in_ 是 左移（shift left），所以先收到的 MSB 会放在字节的高位 —— 正好匹配 DHT 协议！因此无需反转。

read()：解析数据 + 校验

def read(self):
    value = self.read_array()  # [H_H, H_L, T_H, T_L, checksum]
    sumV = value[0]+value[1]+value[2]+value[3]
    if (sumV & 0xFF) == value[4]:  # 校验成功
        if dht11:
            humidity = value[0]
            temperature = value[2]
        else:
            humidity = (value[0]<<8 | value[1]) / 10.0
            temperature = ((value[2]&0x7F)<<8 | value[3]) / 10.0
            if value[2] & 0x80: temperature = -temperature
        return T, H
    else:
        return None, None

• DHT22 数据是 16 位整数 × 0.1。
• 温度最高位（bit7 of byte2）为符号位。

2.6. 主程序

if __name__ == "__main__":
    dht_data = Pin(15, Pin.IN, Pin.PULL_UP)
    dht_sensor = PicoDHT22(dht_data, Pin(14, Pin.OUT), dht11=False)
    while True:
        T, H = dht_sensor.read()
        if T is None: print("sensor error")
        else: print("{:3.1f}'C  {:3.1f}%".format(T,H))
        utime.sleep_ms(500)

• 使用 GPIO15 作为数据线，GPIO14 供电。
• 每 500ms 读一次（DHT22 建议最小间隔 2s，但 500ms 有时也能工作）。

3.CG

• https://pip-assets.raspberrypi.com/categories/814-rp2040/documents/RP-008371-DS-1-rp2040-datasheet.pdf?disposition=inline#page=362
