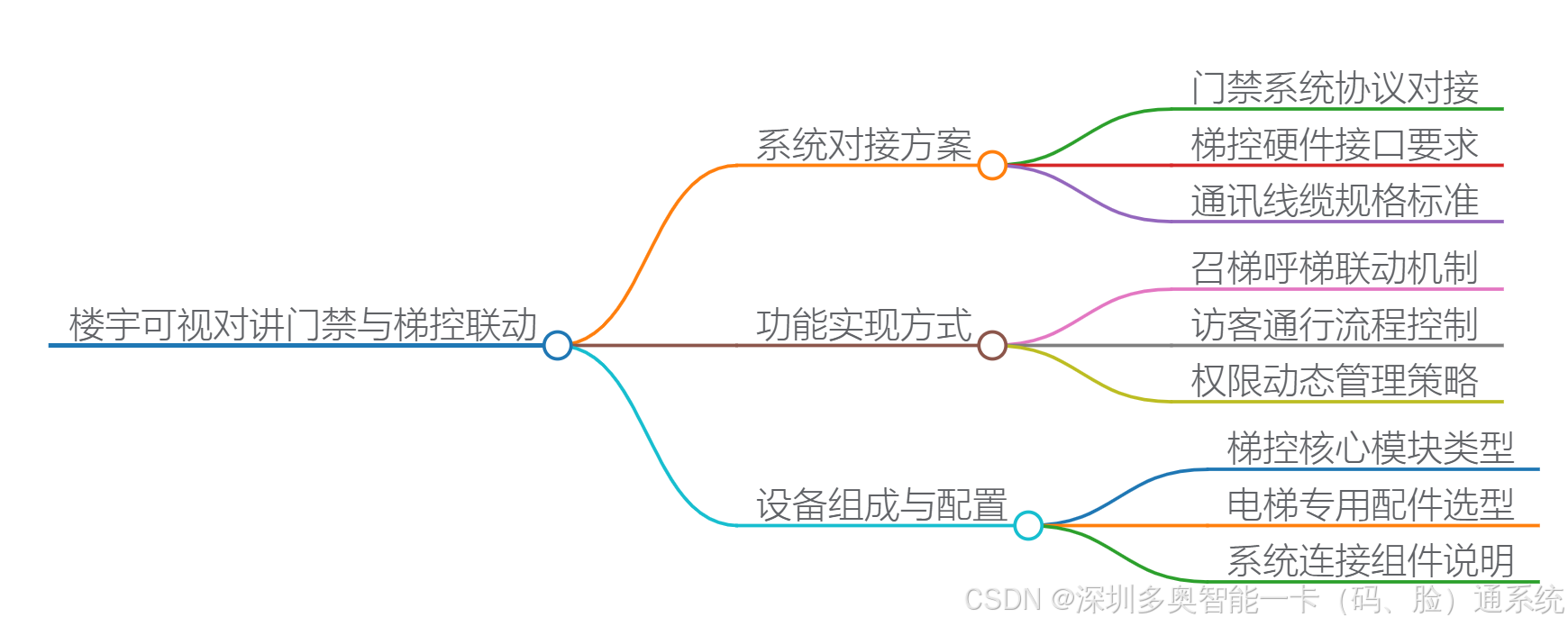

楼宇可视对讲门禁与梯控系统联动方案

一、功能协同实现原理

1. 召梯/呼梯联动
   访客通过门口机呼叫住户 → 住户确认身份后开启单元门 → 系统自动向梯控发送信号 → 电梯响应召唤指令并下行至1层等候（需住户授权选层时自动点亮目标楼层）1。

sequenceDiagram
    participant V as 访客
    panel 联动流程
        participant A as 楼宇对讲主机/APP
        participant B as 对讲系统服务器
        participant C as 梯控控制器 (DAIC-DT-LDRW)
        participant D as 电梯
    end

    V->>A: 呼叫住户 (刷卡/人脸/APP)
    A->>B: 发送访客请求与授权
    Note over B: 关键接口1: 授权协议
    B->>C: 下发“允许通行至X楼”指令
    Note over C: 关键接口2: 消防信号
    C->>D: 接通外呼+点亮X楼层按键
    D-->>V: 电梯到达，访客进入
    V->>D: 按下已点亮的X楼层
    D->>D: 运行至目标层

1. 访客通行流程

   mermaid

   graph TD A[访客门口机呼叫] --> B[住户App/室内机确认] B --> C{开启门禁} C --> D[触发梯控系统] D --> E[电梯下行至1层] E --> F[访客进入电梯] F --> G[自动送达目标楼层]

2. 动态权限管理

   • 住户通过移动App生成临时乘梯权限（含失效时间和目标楼层）

   • 访客进入电梯后自动识别权限，无需手动按键

二、系统连接方案

拓扑结构示例：

门口机 ─┬─ 门禁控制器 ─── 中央管理服务器 └─ 读卡器 ────── 电梯控制主板 │ (楼层扩展器)

连接方式与线缆规格

设备互联	信号类型	推荐线缆规格	传输距离限制
门口机 ↔ 门禁控制器	RS485/以太网	RVVP 4×0.5mm² 屏蔽双绞线	RS485≤1200m
门禁控制器 ↔ 梯控主板	干接点+串口	RVVP 6×0.75mm² + CAT6网线	干接点≤300m
电梯控制板 ↔ 楼层扩展器	CAN总线	RVSP 2×1.0mm² 双屏蔽线	≤500m
中央服务器 ↔ 各子系统	千兆以太网	CAT6类屏蔽网线	≤100m（交换机延伸）

关键点：干接点信号用于基础联动（如呼梯指令），RS485/MODBUS用于数据传输（如楼层权限），TCP/IP用于系统级协同。

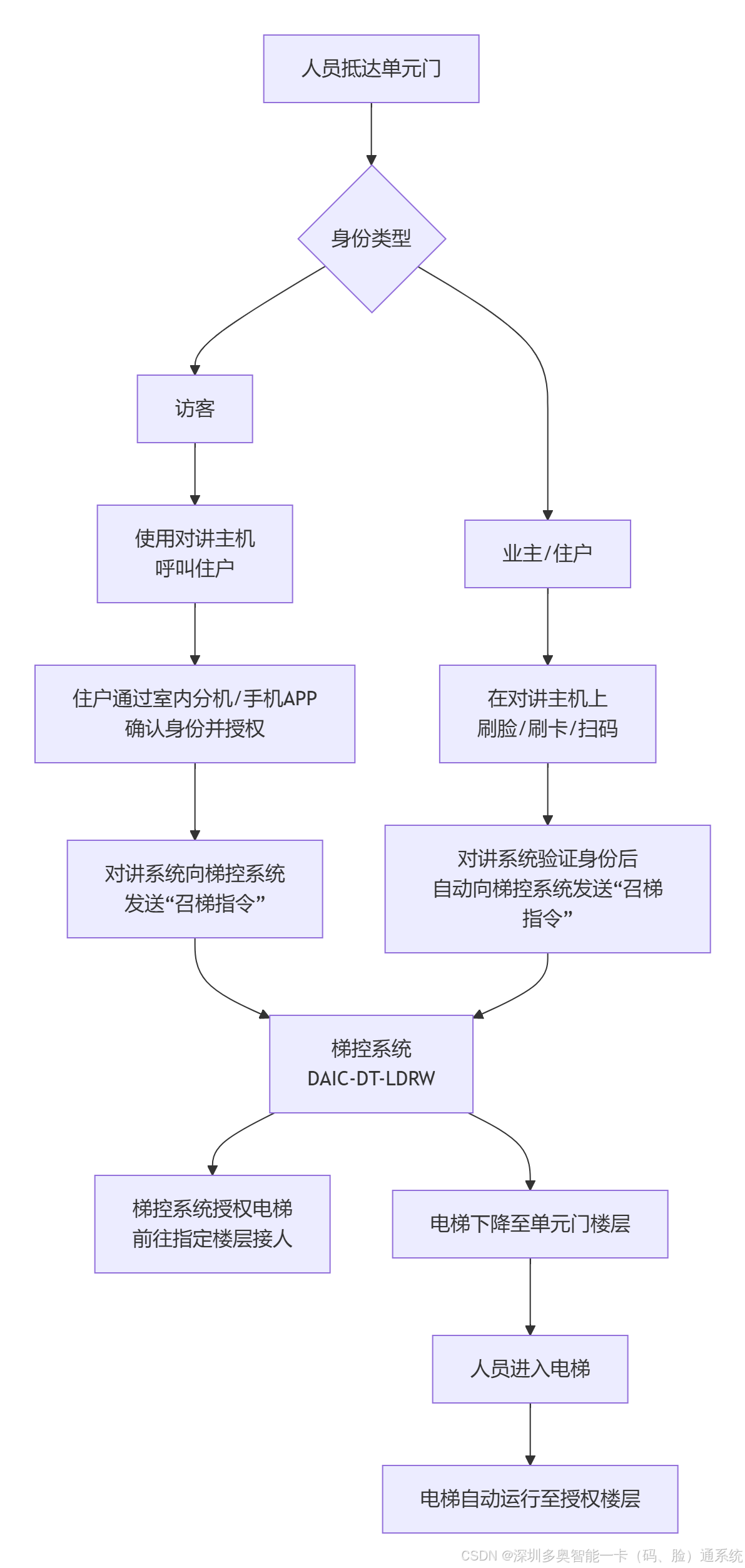

flowchart TD
    A[人员抵达单元门] --> B{身份类型}
    B --> C[访客]
    B --> D[业主/住户]

    C --> E[使用对讲主机<br>呼叫住户]
    E --> F[住户通过室内分机/手机APP<br>确认身份并授权]
    F --> G[对讲系统向梯控系统<br>发送“召梯指令”]

    D --> H[在对讲主机上<br>刷脸/刷卡/扫码]
    H --> I[对讲系统验证身份后<br>自动向梯控系统发送“召梯指令”]

    G --> J[梯控系统<br>DAIC-DT-LDRW]
    I --> J

    J --> K[梯控系统授权电梯<br>前往指定楼层接人]
    J --> L[电梯下降至单元门楼层]

    L --> M[人员进入电梯]
    M --> N[电梯自动运行至授权楼层]

下表详细说明了它们的角色和协作关系。

设备类别	核心设备/型号	功能解读与协同关系
控制大脑​	对讲联动电梯门禁智能控制器 DAIC-DT-LDRW	这是系统的中枢神经。它接收来自对讲系统的指令，进行权限判断，并控制电梯动作。它支持RS485通讯协议对接，并通过无源干接点方式安全地连接电梯按键，实现楼层控制。
协议翻译官​	对讲联动梯控采集器 DAIC-DT-CJ	它的作用是“翻译”。将对讲系统发出的指令（如呼梯、召梯）采集并转换为梯控控制器能理解的信号，是实现联动的“通信官”。
执行终端​	智能梯控专用电梯按键扩展板 DAIC-DT-K	控制器的“手”。当控制器发出指令后，扩展板通过内部继电器吸合，模拟“按下”电梯相应的楼层按钮。多个扩展板可控制更多楼层。
接口保障​	梯控按键转接板 DAIC-DT-ZJ	强烈推荐使用。它实现 “无损安装”​ ，无需切割电梯原有的按键线路，通过转接的方式连接，避免了与电梯原厂维保的潜在纠纷，是工程规范性的体现。
前端感知​	呼梯控制器 DAIC-DT-HT	安装在电梯厅，用于实现目的层派梯。用户在此刷卡/刷脸，系统便会直接分配电梯并点亮目标楼层，提升运力。
能源与结构​	电源/机箱/线缆 DAIC-DT-Dp / Dc / RVV系列	系统的“心血管”。为设备提供稳定、洁净的电力（DC12V）和信号通路。必须使用屏蔽线缆（RVVP）​ 并遵循强弱电分离布线原则，以防电磁干扰。

三、核心设备接口要求

1. 梯控系统

   • 需开放硬件接口：继电器输入端口（接收呼梯信号）、RS232/485通讯口

   • 支持协议：Modbus RTU、BACnet或私有TCP协议

2. 门禁控制器

   • 输出配置：可编程继电器（触发梯控动作）

   • 输入能力：支持韦根/Wiegand26/34协议对接读卡器

3. 智能中继设备
   推荐使用 总线网关实现多系统协议转换，解决兼容性问题。

四、安全与冗余设计

1. 双重验证机制

   • 人脸识别/刷卡开门 + 动态乘梯密码

   • 电梯运行时自动屏蔽外部呼梯请求

2. 紧急预案

   • 消防状态自动解除联动

   • 备用继电器模块保障物理层控制

五、实施注意事项

1. 优先选择支持OPC UA协议的设备实现跨平台集成

2. 门禁与梯控系统需共地处理，避免电位差干扰

3. 电源隔离：门禁系统采用独立UPS，与电梯动力电路分离

🛠️ 实施精要与核对清单

除了填补上述缺口，请务必在施工前核对以下清单：

类别	关键项目	核对要点
协议与软件	1. 对讲系统协议文档	确认版本、指令集（召梯、取消、状态查询）、数据格式。
	2. 梯控系统协议接口	确认多奥控制器RS485接口的波特率、地址码，并获取其对接协议的详细说明。
	3. 联调测试环境	要求双方在实验室或现场搭建模拟环境先行测试，而非直接在线设备上调试。
硬件与安装	4. 呼梯控制器 (DAIC-DT-HT)	确认安装位置（通常只在1楼），如预算充足，考虑在地下车库入口同样安装。
	5. 线材与标识	所有线缆（如RVVP6*0.5）必须做好永久性标签，标注起止点，便于日后维护。
	6. 取电安全	轿厢顶取电必须从电梯检修盒的独立空开引出，严禁并接在照明或风扇回路上。
施工与验收	7. 电梯公司配合	提前书面通知电梯维保单位，明确施工时间、需配合内容（如提供COP接口）。
	8. 分阶段验收	设定里程碑：①梯控独立工作 → ②对讲独立工作 → ③双方协议联通 → ④全流程联动测试。
	9. 应急预案	明确当联动失效时，物业人员的手动操作流程（如使用通卡为访客放行）。
