第1章 你好！NPU

1.1 NPU的诞生！

什么是NPU呢？

在谈这个问题之前，可以先来看看什么是CPU和GPU,CPU就是中央处理器，中央处理器就好像是人类的大脑，主要负责各种逻辑控制和任务调度。所以CPU的计算能力相对来说不是最强的。GPU是图形处理器，顾名思义，图形处理器是用来处理图形的，那处理图形就要涉及到大量的计算，所以GPU相对CPU来说更擅长计算，但是不擅长逻辑控制和调度。从这方面来讲就可以说GPU是CPU的互补。

但是随着人工智能，大数据的时代来临，以前嵌入式处理器中的CPU和GPU渐渐的难以满足与日俱增的需求，尤其是深度学习方面。为了应对日渐增长的需求，NPU就诞生的了。如下图所示：

NPU英语全称为Neural Process Unit，译为神经网络处理器。NPU是在电路层来模拟人类的神经元和突触，所以特别擅长处理人工智能任务。

NPU的诞生大大的降低了CPU和GPU的负担，任何的工作首先要经过CPU,然后CPU在根据这个任务的性质来决定是分给GPU还是NPU,如果是图像处理器方面，就分给GPU，如果是人工智能方面，就分给NPU。

NPU的应用场景非常的广泛，如人脸跟踪、手势和身体跟踪、图像分类、视频监控、自动语音识别(ASR)和先进的驾驶员辅助系统(ADAS)等等。

1.2 初识RKNPU

为了满足人工智能的需要，瑞芯微的处理器也逐渐集成了NPU，瑞芯微的处理器内置的NPU，称之为RKNPU。

RKNPU经过了几代的发展，首代初次引入了RKNPU是从RK3399pro和RK1808开始的，相比传统的CPU和GPU，在深度学习运算能力上有比较大幅度的提升。接下来在RV1109和RV1126上使用了第二代NPU，提升了NPU的利用率。第三代NPU应用在RK3566和RK3568上，搭载全新NPU自研架构。

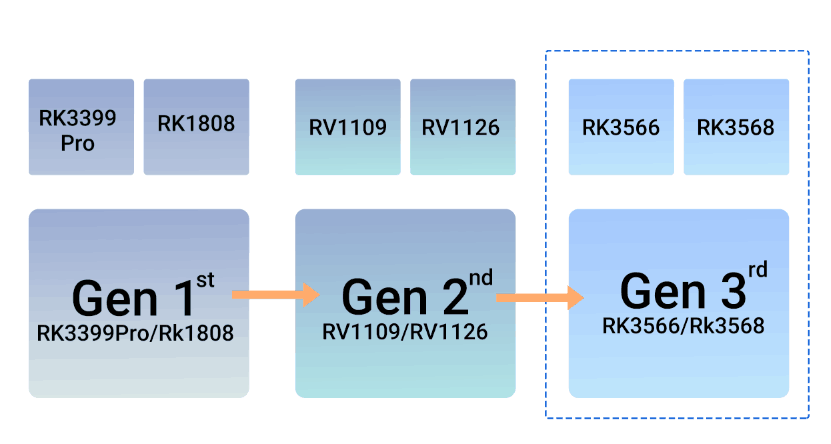

RKNPU发展过程如下图所示：

瑞芯微RK3568芯片内置NPU，是RKNPU第三代的代表产品。第三代RKNPU特点如下所示：

搭载全新自研架构
支持整数8、整数16卷积运算
内置的NPU支持INT8/INT16混合操作
推理工具支持：TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN等等
高达1 TOPS的神经网络加速处理性能

RK3568NPU是单个核心，包含CNA模块、 DPU 模块、PPU模块。

CNA模块全称是Convolution Neural Network Accelerator,也就是卷积神经网络加速器。

DPU模块全称是dada processing Unit,也就是数据处理单元。

PPU模块全称是Pooling Processing Unit,这个单元主要做Polling操作

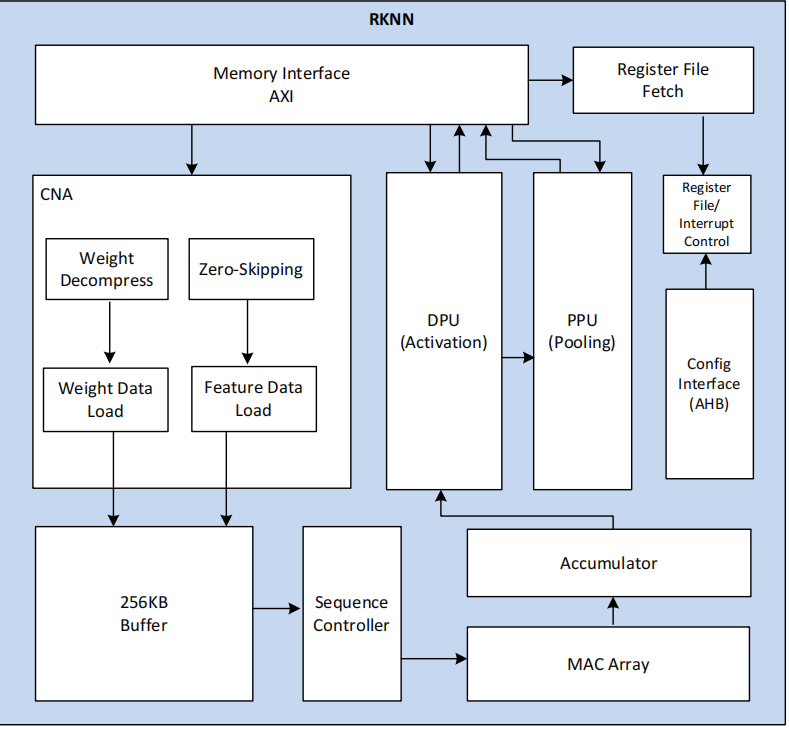

NPU框图如下图所示
