在 C 语言编程中，函数调用、局部变量存储、参数传递等底层逻辑，都离不开 “函数栈帧” 的支撑。理解函数栈帧的工作机制，能帮我们彻底搞懂局部变量初始化、函数传参顺序、返回值传递等常见问题。本文结合 VS2019 编译器实例，详细拆解函数栈帧的核心概念、创建销毁流程及实际应用价值。

一、什么是函数栈帧？

函数栈帧（stack frame）是函数调用过程中，在程序调用栈（call stack）上开辟的专属内存空间，主要用于存储三类数据：

• 函数参数与返回值；
• 临时变量（包括非静态局部变量、编译器自动生成的临时数据）；
• 上下文信息（如函数调用前后需保持不变的寄存器值）。

简单来说，每个函数调用都会创建独立的栈帧，栈帧由栈底寄存器（ebp）和栈顶寄存器（esp）共同维护 ——ebp 固定指向栈帧底部，esp 随数据入栈（push）和出栈（pop）动态移动，指向栈帧顶部。

二、理解函数栈帧的核心价值

掌握函数栈帧原理后，以下这些前期学习百思而不得其解的经典问题便能迎刃而解：

1. 局部变量是如何在内存中创建的？
2. 为什么未初始化的局部变量值是随机的？
3. 函数参数的传递顺序和底层逻辑是什么？
4. 函数返回值是通过什么方式带回主调函数的？
5. 形参和实参的实例化关系（为何形参修改不影响实参）?

三、基础预备知识

3.1 栈与栈帧基础概念

1. 什么是栈 (Stack)?
   • 定义： 栈是一种后进先出 (LIFO) 的数据结构，常见的操作为压栈push、出栈pop。在程序运行过程中，主要用于存储局部变量、函数参数、返回地址等信息。
   • 内存区域： 栈位于进程的高地址区域，向低地址方向增长。
2. 什么是函数栈帧 (Stack Frame)?
   • 定义： 每次函数调用时，都会在栈上分配一块独立的内存区域，这块区域被称为该函数的栈帧。
   • 作用： 它为函数的运行提供了所需的存储空间和上下文信息。

3.2 栈帧的核心组成要素（以X86为例）

组成部分	作用	存储方向
EBP/RBP	始终指向当前栈帧的底部(高地址)，用于稳定访问局部变量和函数参数	高地址
ESP/RSP	始终指向栈的顶部(低地址)，随着数据入栈/出栈而变动	低地址
EIP/RIP	程序控制：存储下一条待执行指令的地址，控制程序流程
EAX/RAX	数据传递：函数调用结束后，传递返回值
返回地址	函数执行完毕后，程序跳回此地址继续执行	EBP/RBP下方
函数参数	调用者传递给被调用函数的参数	EBP/RBP上方
局部变量	函数内部定义的非静态变量	ESP/RSP上方

在C语言程序运行的底层，函数调用和局部变量的管理完全依赖于栈（Stack）机制，而控制这一机制的核心就是两个关键的CPU寄存器：栈顶指针（ESP/RSP）和栈底指针（EBP/RBP）。

3.1.1 基础概念与术语速查

概念	32位系统 (X86)	64位系统 (X64)	内存增长方向
栈顶指针	ESP (Extended Stack Pointer)	RSP (Register Stack Pointer)	向低地址增长
栈底指针	EBP (Extended Base Pointer)	RBP (Register Base Pointer)	向低地址增长

3.2.2 ESP/RSP：动态的边界控制器（栈顶指针）

ESP/RSP 是一个动态且活跃的寄存器，它始终标识着栈的当前操作位置。

1. 核心作用

• 动态边界： 始终指向栈中有效数据的最低地址（即栈的顶部）。
• 内存分配与回收： 它是控制栈空间变化的核心。
  • 入栈 (PUSH)： ESP/RSP 的值会减小，为新数据腾出空间。
  • 出栈 (POP)： ESP/RSP 的值会增大，释放被取出的数据空间。
• 指令依赖： 许多汇编指令（如 PUSH, POP, CALL, RET）都会自动隐式地操作 ESP/RSP。

2. 在栈帧中的角色

ESP/RSP 标识着当前函数栈帧的动态低地址边界。函数内的局部变量、为函数调用准备的参数等，都会使得 ESP/RSP 不断向低地址移动。

【形象比喻】 ESP/RSP 就像一个水位线，随着数据（水）的加入和取出而不断变化。

3.2.3 EBP/RBP：稳定的参考基准（栈底指针）

EBP/RBP 是一个固定且稳定的寄存器，它为函数提供了可靠的内存访问基准。

1. 核心作用

• 稳定定位： 始终指向当前函数栈帧的固定高地址边界（通常是保存调用者EBP/RBP的位置）。
• 访问参数和变量： EBP/RBP 作为基准点，通过固定的偏移量来访问数据：
  • 访问函数参数： 通常使用正偏移量，如 [EBP + 8]。
  • 访问局部变量： 通常使用负偏移量，如 [EBP - 4]。
• 上下文链接： 在栈帧的创建过程中，旧的 EBP/RBP 值会被压入栈中保存，新函数的 EBP/RBP 指向这个保存位置，从而形成一条栈帧链，便于函数返回时恢复调用者的上下文。

2. 在栈帧中的角色

EBP/RBP 是访问函数数据的“定海神针”。无论 ESP/RSP 如何变化（因为可能存在临时变量的入栈/出栈），EBP/RBP 都保持不变，确保了对局部变量和参数的可靠访问。

【形象比喻】 EBP/RBP 就像一把尺子，它的零点被固定在栈帧的底部，方便测量所有数据的精确位置。

3.2.4 ESP/RSP 与 EBP/RBP 的协作（函数调用生命周期）

栈帧的创建和销毁就是这两个寄存器协同工作的过程。

步骤	汇编操作示例 (伪代码)	EBP/RBP 的变化	ESP/RSP 的变化
栈帧建立 (Prolog)	PUSH EBP MOV EBP, ESP	保存旧值，然后被赋予新的 ESP 值，保持固定。	先减小（保存EBP），然后将新值赋给EBP，继续减小以分配局部变量。
函数执行中	MOV EAX, [EBP - 4]	保持不变，作为定位基准。	随着临时的 PUSH/POP 操作而动态变化。
栈帧销毁 (Epilog)	MOV ESP, EBP POP EBP	从栈中恢复旧值，回到调用者状态。	先被赋予 EBP 的值（清理局部变量），然后增大（弹出旧EBP）。

总结来说就是：

• ESP/RSP (Stack Pointer)： 动态指针，控制栈的读写和大小，保证栈的 LIFO 属性。
• EBP/RBP (Base Pointer)： 静态指针，提供稳定寻址，用于访问局部变量和函数参数。

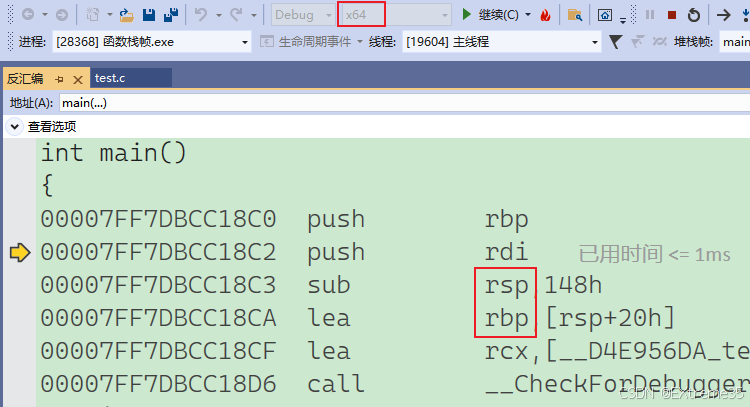

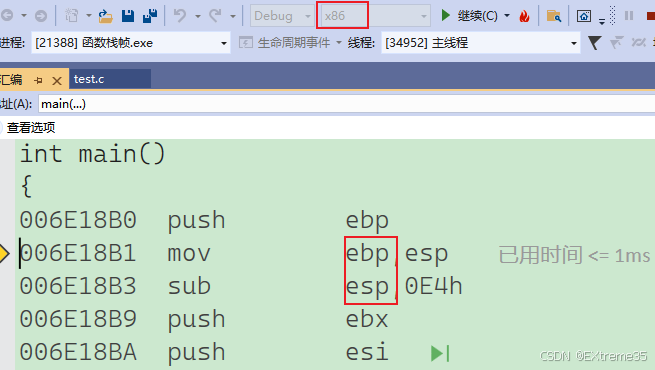

以下给出在x86与x64环境下的示例：

3.3 常用汇编指令

汇编指令	格式	核心作用	关键特点/栈帧应用
MOV	MOV dest, src	将源操作数的值复制到目的操作数。	基本数据传输。 如：MOV EBP, ESP (建立新栈帧)。
PUSH	PUSH src	将数据压入栈中。	ESP/RSP 减小。如：PUSH EBP (保存调用者EBP)。
POP	POP dest	将栈顶数据弹出到指定位置。	ESP/RSP 增大。如：POP EBP (恢复调用者EBP)。
LEA	LEA reg, addr	计算源操作数的有效地址，并将其传送到寄存器。	不访问内存。常用于快速计算地址或高效乘法。
ADD	ADD dest, src	将两个操作数相加，结果存入目的操作数。	栈帧清理：ADD ESP, N (释放函数参数空间)。
SUB	SUB dest, src	将目的操作数减去源操作数，结果存入目的操作数。	栈帧分配：SUB ESP, N (为局部变量分配空间)。
JMP	JMP target	无条件跳转到目标地址。	不涉及栈操作，用于简单的流程转移。
CALL	CALL func_name	执行函数调用。	1. 压入返回地址。 2. JMP 到目标函数。
RET	RET	结束函数执行并返回调用者。	1. POP 返回地址。 2. 将返回地址赋给 EIP/RIP。

上述这些知识做一个简单了解，我们只需要关注栈帧怎么创建，怎么调用函数，怎么在地址中存储就可以。

四、函数栈帧的创建与销毁示例（X86）

示例代码

#include <stdio.h>

int Add(int x, int y)
{
	int z = 0;
	z = x + y;
	return z;
}

int main()
{
	int a = 3;
	int b = 5;
	int ret = 0;
	ret = Add(a, b);
	printf("%d\n", ret);
	return 0;
}

4.1 环境准备

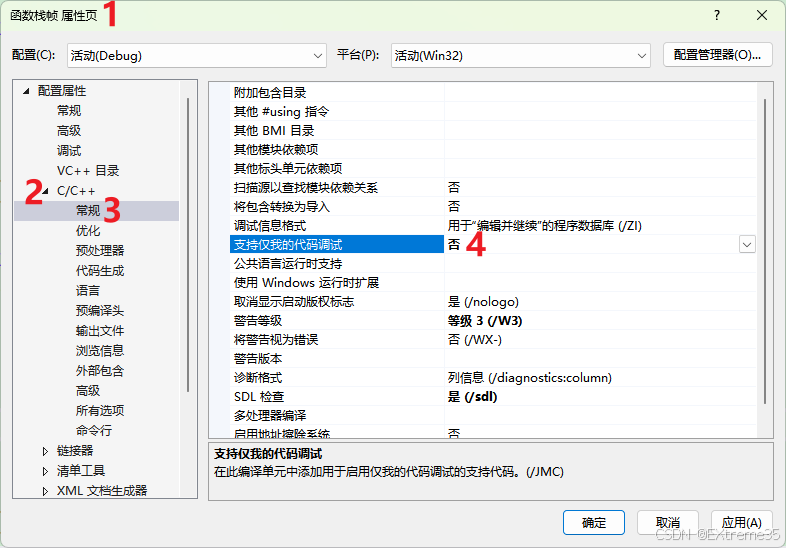

为了让我们研究函数栈帧的过程足够清晰，不要太多干扰，我们可以关闭下面的选项，让汇编代码中排除一些编译器附加的代码：

4.2 转至反汇编

Ctrl+F11开始调试，main函数开始执行的第一行，右击鼠标转到反汇编。
注：VS编译器每次调试都会为程序重新分配内存，示例中的反汇编代码是一次调试代码过程中数据，每次调试略有差异。

int main()
{
00141820  push        ebp
00141821  mov         ebp,esp
00141823  sub         esp,0E4h
00141829  push        ebx
0014182A  push        esi
0014182B  push        edi
0014182C  lea         edi,[ebp-24h]
0014182F  mov         ecx,9
00141834  mov         eax,0CCCCCCCCh
00141839  rep stos    dword ptr es:[edi]
	int a = 3;
0014183B  mov         dword ptr [a],3
	int b = 5;
00141842  mov         dword ptr [b],5
	int ret = 0;
00141849  mov         dword ptr [ret],0
	ret = Add(a, b);
00141850  mov         eax,dword ptr [b]
00141853  push        eax
00141854  mov         ecx,dword ptr [a]
00141857  push        ecx
00141858  call        _Add (01410B4h)
0014185D  add         esp,8
00141860  mov         dword ptr [ret],eax
	printf("%d\n", ret);
00141863  mov         eax,dword ptr [ret]
00141866  push        eax
00141867  push        offset string "%d\n" (0147B30h)
0014186C  call        _printf (01410D2h)
00141871  add         esp,8
	return 0;
00141874  xor         eax,eax
}

为了重点要去观察具体的地址、内存的布局，方便下面的分析和观察，做这样一个设置：

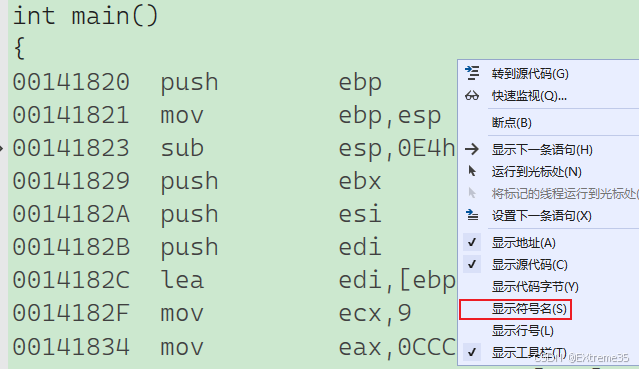

右击鼠标把显示符号名取消勾选

这样就可以更方便看具体的地址、内存的布局了。

4.3 函数的调用堆栈

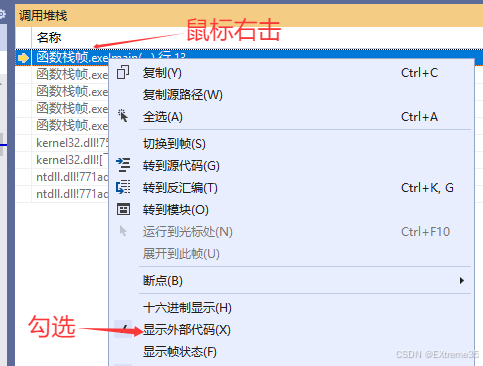

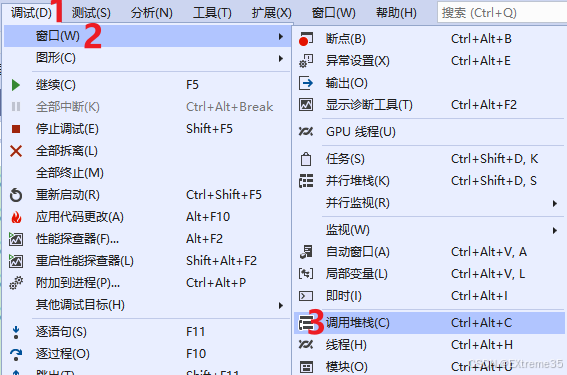

调试开启后打开监视窗口就可以看见函数的调用堆栈了。

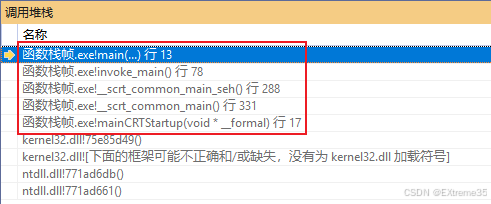

在做完上述设置后，就能清晰看见main函数的调用堆栈：

函数调用堆栈是反馈函数调用逻辑的，那我们可以清晰的观察到，main函数调用之前，是由
invoke_main函数来调用main函数。那么在invoke_main函数之前的函数调用就暂时不考虑了。
那就可以确定，invoke_main函数应该会有自己的栈帧，main函数和Add函数也会维护自己的栈
帧，每个函数栈帧都有自己的ebp和esp来维护栈帧空间。
那接下来我们从main函数的栈帧创建开始讲解：

4.4 详解函数栈帧的创建与销毁

4.4.1 main函数栈帧的创建与销毁

int main()
{
00141820  push        ebp              //将invoke_main函数的ebp压入栈中
00141821  mov         ebp,esp          //把esp的值存放到ebp中，相当于产生了main函数的ebp,这个值就invoke_main函数栈帧的esp
00141823  sub         esp,0E4h         //sub会让esp中的地址减去一个16进制数字0xe4,产生新的esp，此时的esp是main函数栈帧的esp，
                                       //此时结合上一条指令的ebp和当前的esp，ebp和esp之间维护了一个块栈空间，这块栈空间就是为main函数开辟的，就是main函数的栈帧空间。
}

这里也可以打开监视窗口进行查看当前esp中的地址

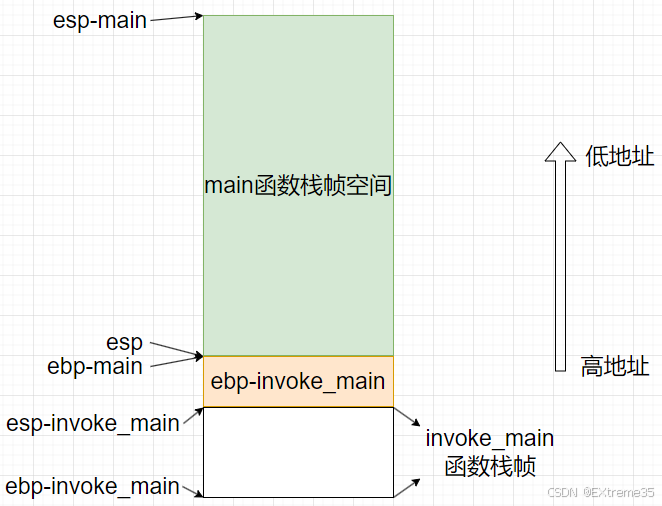

这里也可以明显看见esp指向更低的一个地址空间，那也就代表当前main函数的栈帧空间已经创建完成。其中大致的创建过程图如下所示：

这里需要说明的是，图里写的这么多esp、ebp实际是为了方便理解，并不是就真有这么多ebp、esp。因为我们目前在main函数中，ebp和esp维护的就是main函数的栈帧。
在函数栈帧的整个生命周期中，只有一个寄存器，它是持续不断地变化，负责维护栈的动态和大小的。

00141829  push        ebx   //将寄存器ebx的值压栈，esp-4
0014182A  push        esi   //将寄存器esi的值压栈，esp-4
0014182B  push        edi   //将寄存器edi的值压栈，esp-4
                            //push完之后esp的值会相应进行变化

将这三个寄存器的值压入栈中。

//下面的代码是在初始化main函数的栈帧空间。
//1. 先把ebp-24h的地址，放在edi中
//2. 把9放在ecx中
//3. 把0xCCCCCCCC放在eax中
//4. 将从edp-0x2h到ebp这一段的内存的每个字节都初始化为0xCC
0014182C  lea         edi,[ebp-24h]
0014182F  mov         ecx,9
00141834  mov         eax,0CCCCCCCCh
00141839  rep stos    dword ptr es:[edi]

这里真正起作用的其实就是rep stos dword ptr es:[edi]这一句：
也就是从edi开始，向下放的ecx的值，这么多个dword的数据，一个word是两个字节，dword表示双字，也就是四个字节，ecx为9，也就是每次初始化四个字节，初始化ecx次，也就是9次，全部初始化为eax中的值，即CCCCCCCC。

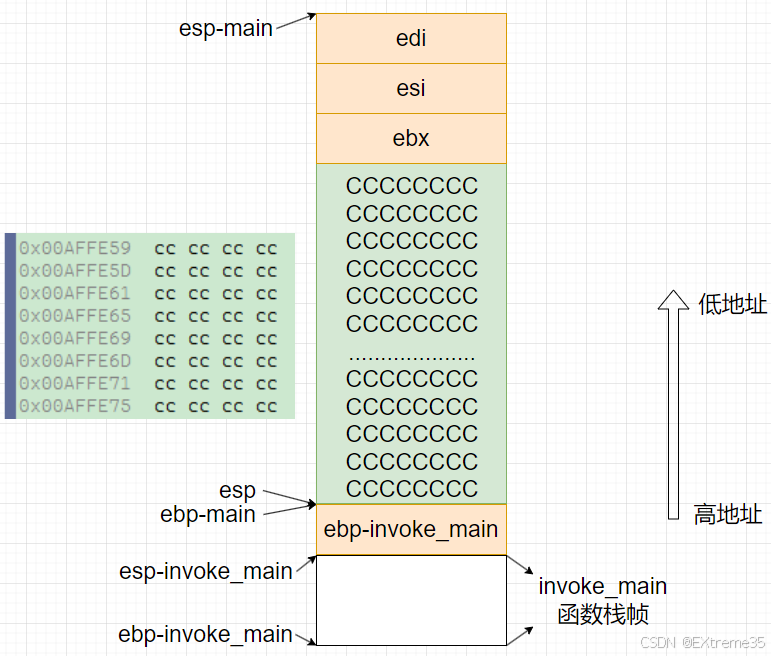

这里左边给出在编译器调试监视内存时，初始化完成后的内存空间数据。

4.4.2 main函数中核心代码的执行

当执行到这里的时候，我们就可以看见我们自己写的C语言代码了，代表就开始真正执行main函数里面的代码：

	int a = 3;
0014183B  mov         dword ptr [ebp-8],3    //将3存储到ebp-8的地址处，ebp-8的位置其实就是a变量，减8代表偏移8个字节。
	int b = 5;
00141842  mov         dword ptr [ebp-14h],5  //将5存储到ebp-14h的地址处，ebp-14h的位置其实是b变量
	int ret = 0;
00141849  mov         dword ptr [ebp-20h],0  //将0存储到ebp-20h的地址处，ebp-20h的位置其实是ret变量

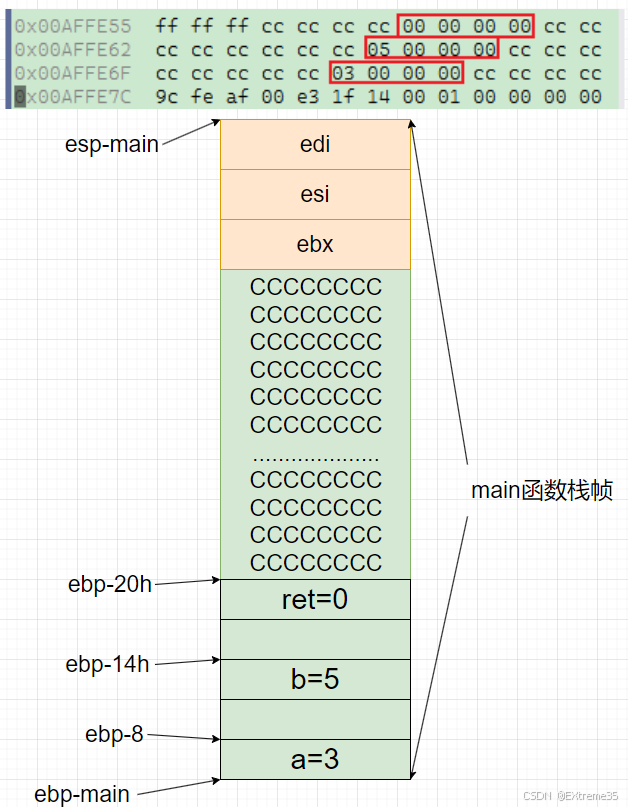

以上汇编代码表示的变量a,b,ret的创建和初始化，这就是局部的变量的创建和初始化。
其实是局部变量的创建时在局部变量所在函数的栈帧空间中创建的。

4.4.3 调用 Add() 函数

	ret = Add(a, b);
//调用Add函数时的传参
//其实传参就是把参数push到栈帧空间中
00141850  mov         eax,dword ptr [ebp-14h]    //传递b，将ebp-14h处放的5放在eax寄存器中
00141853  push        eax                        //将eax的值压栈，esp-4
00141854  mov         ecx,dword ptr [ebp-8]      //传递a，将ebp-8处放的3放在ecx寄存器中
00141857  push        ecx                        //将ecx的值压栈，esp-4

这是调用函数前的一个必要步骤，函数传参，这里也形象的展示了，形参是实参的一个拷贝，这里有个小细节，就是函数传参时是从右往左传递的。

//跳转调用函数

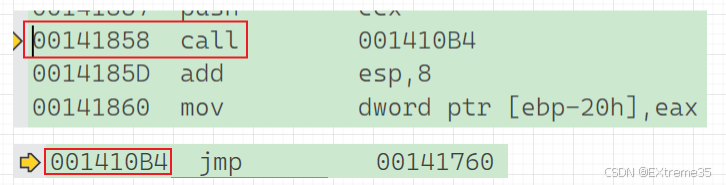

00141858  call        001410B4
0014185D  add         esp,8
00141860  mov         dword ptr [ebp-20h],eax

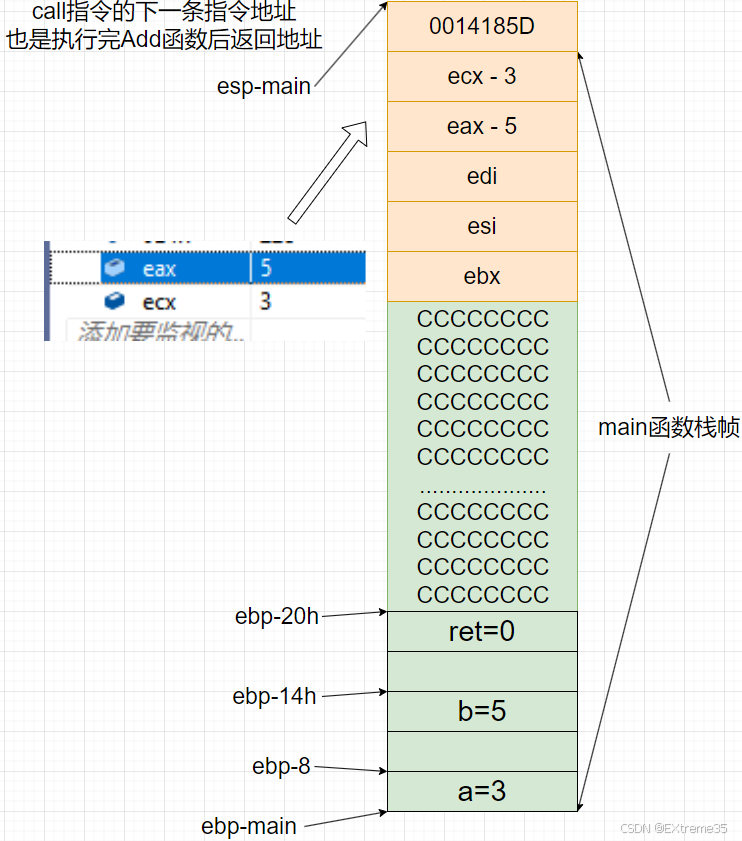

执行call语句之后，会去调用Add函数，但是在调用Add函数之前，会把call指令的下一条指令的地址做压栈操作，这里是因为，当你执行完Add函数时，需要返回吧，这时候返回到哪呢？就是这里call指令的下一条指令。

执行call语句时，需要按F11进行逐语句调试。

这些汇编指令完成后，就会进入Add函数，那接着看看Add函数如何进行栈帧创建。

4.4.4 Add() 函数栈帧创建与销毁

这里就真正进入Add函数，在跳转入Add函数的汇编指令后，可以发现竟然与main函数差不多：

int Add(int x, int y)
{
00141760  push        ebp
00141761  mov         ebp,esp
00141763  sub         esp,0CCh
00141769  push        ebx
0014176A  push        esi
0014176B  push        edi
	int z = 0;
0014176C  mov         dword ptr [ebp-8],0
	z = x + y;
00141773  mov         eax,dword ptr [ebp+8]
00141776  add         eax,dword ptr [ebp+0Ch]
00141779  mov         dword ptr [ebp-8],eax
	return z;
0014177C  mov         eax,dword ptr [ebp-8]
}

那这里就直接对函数栈帧进行创建，只对稍微不一样的地方进行解释：

• 对ebp进行压栈，实际上是ebp-main。
• 将esp的值给ebp。
• 给esp减去0CCh，即给Add函数创建空间，esp往更低的地址去了。
• ebx寄存器压栈。
• esi寄存器压栈。
• edi寄存器压栈。
• 这里VS2019没有将初始化Add函数栈帧的部分表现出来，实际上也有一步把从edi开始，向下到ebp中间所有的空间内容初始化成CCCCCCCC。

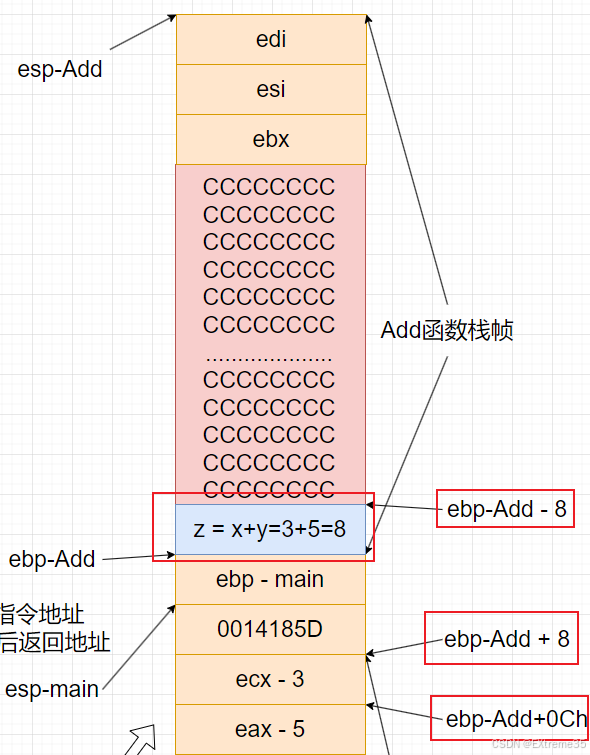

这里之后终于要执行核心Add代码了：

• 创建临时变量z，将0放在ebp-8地址上。
• 把ebp+8的值放在eax中，这时候就可以由上图看到，ebp+8的位置刚好就是ecx的位置，也就是对实参变量a的拷贝。
• 然后再给eax中的值增加上ebp+0Ch，也就是对实参变量b的拷贝。
• 加起来之后再把eax的值放到ebp-8当中去，也就是变量z。

这里呢，更好的演示了形参是实参的临时拷贝，且函数内部对形参的作用不会改变实参，因为使用的参数是在维护main函数的栈帧中，压入的拷贝的变量，在Add函数中找到的也是压栈的拷贝的变量，而不是实参。
现在计算完后需要往回带，有人可能就好奇了，z是在Add函数内部的临时变量，在函数销毁时，z就应该失效了，为什么能成功返回值呢？

这里就可以仔细看一下汇编指令了，mov eax,dword ptr [ebp-8]这表示的是将ebp-8的值放在eax寄存器中，而这个寄存器是不会程序退出就销毁的，那么也就能成功返回值了。

4.4.5 Add函数栈帧的销毁

这里呢就会出现很多pop操作，而pop操作之后会跟一次地址++的操作，就是将esp指针向高地址进行移动。

00BE177F  pop         edi       //在栈顶弹出一个值，存放到edi中，esp+4
00BE1780  pop         esi       //在栈顶弹出一个值，存放到esi中，esp+4
00BE1781  pop         ebx       //在栈顶弹出一个值，存放到ebx中，esp+4
00BE1782  mov         esp,ebp   //再将Add函数的ebp的值赋值给esp，相当于回收了Add函数的栈帧空间
00BE1784  pop         ebp       //弹出栈顶的值存放到ebp，栈顶此时的值恰好就是main函数的ebp，esp+4，此时恢复了main函数的栈帧维护，esp指向main函数栈帧的栈顶，ebp指向了main函数栈帧的栈底。
00BE1785  ret                   //ret指令的执行，首先是从栈顶弹出一个值，此时栈顶的值就是call指令下一条指令的地址，此时esp+4，然后直接跳转到call指令下一条指令的地址处，继续往下执行。

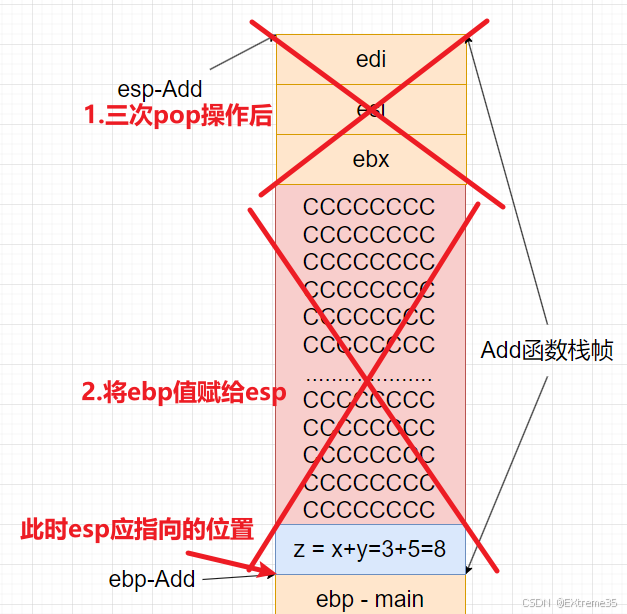

此时经过一系列操作后，栈帧就是这样一个状态，这时候也就代表Add函数栈帧已经被销毁了。

这时ebp与esp均指向ebp-main，虽然main函数的栈底指针不好找，但是之前已经将它压入栈中，现在只需要将它弹出到ebp中，即可恢复main函数的ebp指针。此时就又回到了main函数的栈帧中。

4.4.6 返回main函数栈帧

现在只是回到了栈帧空间，那应该从哪执行呢？call的下一句指令，现在的栈顶刚好也就是call指令的下一句指令的地址，F10进入下一步，刚好到达call的下一句指令。

0014185D  add         esp,8                    //esp直接+8，相当于跳过了main函数中压栈的拷贝的a和b
00141860  mov         dword ptr [ebp-20h],eax  //将eax中值，存档到ebp-20h的地址处，其实就是存储到main函数中ret变量中，而此时eax中就是Add函数中计算的x和y的和，
                                               //可以看出来，本次函数的返回值是由eax寄存器带回来的。程序是在函数调用返回之后，在eax中去读取返回值的。

	printf("%d\n", ret);
00141863  mov         eax,dword ptr [ebp-20h]      //将内存地址 [ebp - 20h] 处（即变量 ret 的存储位置）的 4 字节 (dword ptr) 值，移动到 EAX 寄存器中。获取要打印的变量 ret 的值。
00141866  push        eax                          //将 EAX 寄存器中的值（即 ret 的值）压入栈中。
//参数压栈 1： 准备 printf 的第二个参数（变量的值）。
00141867  push        147B30h                      //将立即数 147B30h（这是一个内存地址）压入栈中。
//参数压栈 2： 准备 printf 的第一个参数——格式字符串 "\%d\n" 所在的地址。
0014186C  call        001410D2                     //调用地址为 001410D2 的函数（即 printf）。
//流程控制： 1. 将下一条指令的地址（00141871）压入栈中作为返回地址。
//          2. 跳转到 printf 函数体执行。
00141871  add         esp,8
//将 ESP 寄存器的值增加 8。
//栈清理： 根据 cdecl 调用约定，调用者 (main 函数) 负责清理栈上的参数。因为压入了两个 4 字节（dword）的参数，所以需要增加 $2 \times 4 = 8$ 字节，将 ESP 恢复到调用 printf 之前的状态。
	return 0;
00141874  xor         eax,eax
//对 EAX 寄存器执行异或操作 (EAX XOR EAX)。
//设置返回值： 任何值与其自身异或的结果都是 0。这条指令的作用是将 EAX 寄存器清零，作为 return 0 的返回值。这是编译器生成 MOV EAX, 0 的更高效指令。

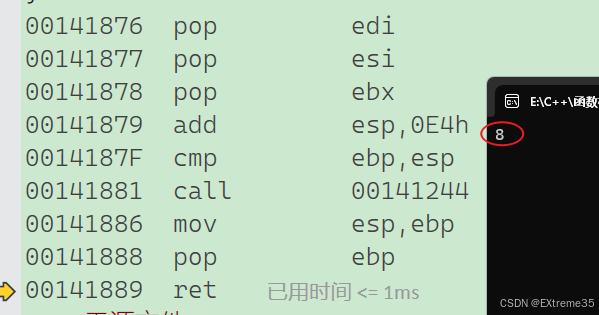

已经打印出结果，后续main函数的栈帧销毁跟Add函数类似，就不一步一步去展示了。

---
