TensorFlow 深度技术架构解析

1. 整体介绍

项目概要

TensorFlow 是由 Google Brain 团队开发并维护的端到端开源机器学习平台。其项目托管于 GitHub，截至分析时，其 Star 数超过 170k，Fork 数超过 88k，是机器学习领域最具影响力和活跃度的开源项目之一。项目采用 Apache License 2.0 协议，确保了商业使用的友好性。

核心功能与定位

TensorFlow 的核心是提供一个统一的、符号式的数据流图编程模型，用于表达和计算机器学习算法，特别是深度神经网络。其主要功能包括：

1. 构建与训练：允许用户以计算图（Computation Graph）的形式定义复杂的数学模型。
2. 部署与推理：提供工具和运行时，支持将训练好的模型高效地部署到从服务器到移动设备、嵌入式系统的多样化环境中。


解决的问题与目标人群

• 面临问题：在 TensorFlow 出现之前，机器学习研究（尤其是深度学习）面临着从研究原型到生产部署的巨大鸿沟。研究人员常使用如 Theano、Caffe 等框架或自行实现算法，但这些方案在可扩展性、跨平台部署能力、分布式训练支持以及生产级工具链方面存在不足。
• 对应人群与场景：
  • 研究人员：需要快速实验新模型、新算法。
  • 算法工程师：需要将研究模型产品化，进行大规模数据训练和性能优化。
  • 应用开发者：需要在移动端、Web端或服务器端集成机器学习推理能力。
  • 系统工程师：需要构建和管理大规模机器学习训练集群或推理服务。

解决方案与优势

• 传统方式：研究使用 Python + NumPy 等库；生产则需用 C++ 等高性能语言重写核心计算部分，过程繁琐且易出错。
• TensorFlow 方式：通过计算图抽象和分离式执行引擎解决了这一问题。
  1. 定义与执行分离：用户使用 Python/C++ API 定义一个由操作（Operation）和张量（Tensor）组成的静态计算图。
  2. 运行时优化：执行引擎（Session）接收计算图，进行设备分配、算子融合、内存优化等，然后执行。
  3. 优点：
     • 跨平台：同一份计算图定义，可在 CPU、GPU、TPU 等多种硬件后端上执行。
     • 语言无关性：前端定义（Python）与后端执行（C++核心）解耦。
     • 优化空间：执行引擎可在图级别进行全局优化。
     • 部署友好：计算图可被序列化、裁剪、量化，并部署到轻量级运行时。

商业价值分析逻辑

商业价值可从降低总拥有成本（TCO）和创造新能力两个维度估算。

1. 成本节省：
   • 开发成本：统一的框架避免了研究到生产的重写工作。假设一个中等规模团队（10人）一年可节省 6-8 人月的重写与调试成本。
   • 计算成本：其高效的运行时和 XLA（Accelerated Linear Algebra）编译器能提升硬件利用率，在相同任务下可能降低 10%-30% 的云上计算开销。
   • 维护成本：标准化的模型格式和部署流程降低了系统复杂性。
2. 效益创造：
   • 覆盖问题空间：TensorFlow 覆盖了从计算机视觉、自然语言处理到推荐系统的广阔领域，其丰富的预训练模型和高级 API（如 Keras）极大降低了各类智能应用的开发门槛，使企业能以更低成本试验和部署 AI 功能，从而催生新的产品和服务。

2. 详细功能拆解

从产品与技术融合的视角，其核心功能可拆解如下：

功能模块	产品视角（用户价值）	技术视角（核心设计）
计算图定义	提供直观、灵活的模型构建方式，支持复杂的网络结构。	基于 Op（操作） 和 Tensor（张量） 的静态图抽象。使用 REGISTER_OP 宏扩展操作集。
自动微分	用户无需手动推导和实现梯度，极大简化训练流程。	基于计算图的反向自动微分（AutoDiff）。在图中自动插入梯度计算子图。
异构硬件支持	一次编写，处处运行（CPU/GPU/TPU）。	设备抽象层（Device）与 Placer 模块，负责将操作指派到具体设备。Session 管理与硬件后端的交互。
分布式执行	支持海量数据和大规模模型训练。	数据流驱动模型。提供 tf.distribute.Strategy API，底层基于 gRPC 进行进程间通信，实现数据并行、模型并行。
部署与优化	模型可高效部署于服务器、移动端、Web等环境。	Graph Transform Tool、TensorFlow Lite、TensorFlow.js。包含计算图冻结、量化、剪枝等优化流水线。
高级 API	降低使用门槛，提升开发效率。	Keras 作为官方高阶API，提供 Layers、Models、Callbacks 等模块化接口。

3. 技术难点挖掘

构建 TensorFlow 这类系统级框架面临多重挑战，主要难点可归纳为以下因子：

1. 性能与灵活性权衡：静态图利于全局优化但调试困难；动态图（Eager Execution）调试方便但优化受限。TensorFlow 2.x 通过 tf.function 试图融合两者。
2. 大规模分布式同步：在数百乃至上千台设备的集群上，高效、正确地进行梯度同步和模型更新，涉及复杂的通信拓扑和容错机制。
3. 内存管理优化：深度学习模型参数量巨大（如GPT-3），如何在有限内存下进行训练和推理，涉及张量生命周期分析、内存复用、交换等技术。
4. 编译器技术集成：为了获得极限性能，需要将高级计算图编译为底层硬件指令。XLA（TensorFlow的编译器）的设计与集成是一大挑战。
5. 跨平台部署一致性：确保模型在 x86 CPU、ARM CPU、NVIDIA GPU、手机 NPU 等多种异构硬件上行为一致且高效。

4. 详细设计图

4.1 核心架构图

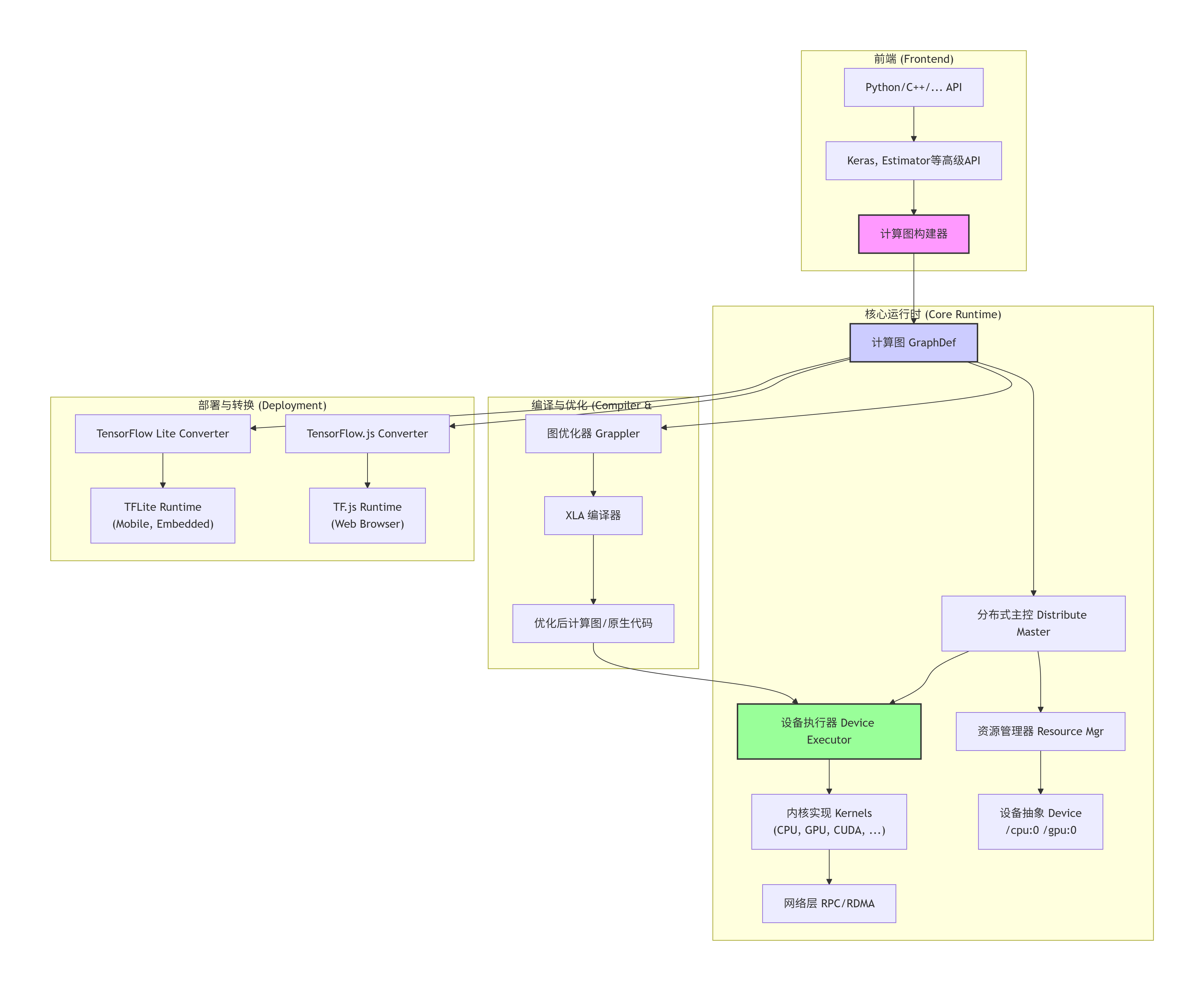

以下架构图勾勒了 TensorFlow 运行时的主要层次和组件交互。

4.2 核心执行链路序列图

以一次简单的 Session.run() 调用为例，展示从客户端调用到在设备上执行的核心流程。

4.3 核心类图（基于提供代码）

基于提供的 op.h 和 session.h 文件，可以提炼出以下核心类关系。

5. 核心函数解析

5.1 操作（Op）注册机制

这是 TensorFlow 可扩展性的基石。系统启动时，所有操作通过宏注册到全局 OpRegistry 中。

核心代码解析 (tensorflow/core/framework/op.h)：

// REGISTER_OP 宏的定义与展开
#define REGISTER_OP(name) \
  TF_ATTRIBUTE_ANNOTATE("tf:op") \
  TF_NEW_ID_FOR_INIT(REGISTER_OP_IMPL, name, false)

// 宏的最终实现
#define REGISTER_OP_IMPL(ctr, name, is_system_op)                         \
  static ::tensorflow::InitOnStartupMarker const register_op##ctr         \
      TF_ATTRIBUTE_UNUSED =                                               \
          TF_INIT_ON_STARTUP_IF(is_system_op || SHOULD_REGISTER_OP(name)) \
          << ::tensorflow::register_op::OpDefBuilderWrapper(name)

// OpDefBuilderWrapper 的 `operator()` 是关键
InitOnStartupMarker OpDefBuilderWrapper::operator()() {
  // 1. 调用 OpDefBuilder::Finalize 构建 OpRegistrationData
  // 2. 通过一个全局初始化机制，在 main() 函数之前，
  //    将本 lambda 函数注册到 OpRegistry::Global()
  return InitOnStartupMarker([] {
    ::tensorflow::OpRegistry::Global()->Register(
        [builder = builder_](::tensorflow::OpRegistrationData* op_reg_data) {
          // 调用 builder 的 Finalize 方法，填充 op_reg_data
          return builder.Finalize(op_reg_data);
        });
  });
}

注释说明：

• TF_INIT_ON_STARTUP_IF 确保在满足条件（非系统操作且支持选择性注册）时，register_op##ctr 这个静态变量会在程序启动时初始化。
• 其初始化过程调用了 OpDefBuilderWrapper::operator()，该函数返回一个 InitOnStartupMarker，它的作用是将一个延迟注册的lambda函数添加到全局的初始化列表中。
• 在 TensorFlow 运行时初始化阶段，这些 lambda 函数被执行，从而调用 OpRegistry::Global()->Register(...)，将操作定义的工厂函数存入 OpRegistry 内部的 deferred_ 向量。
• 当第一次查找操作（LookUp）或显式调用 ProcessRegistrations() 时，OpRegistry 才会真正调用这些工厂函数，构建 OpRegistrationData 并存入哈希表 registry_。

这种“延迟注册”机制避免了静态初始化顺序问题，并支持选择性注册以缩减二进制体积。

5.2 会话（Session）执行流程

Session 是用户与计算图执行引擎交互的主要接口。其 Run 方法是核心。

核心代码解析 (tensorflow/core/public/session.h)：

// Session 类中 Run 方法的声明（简化）
class Session {
 public:
  virtual Status Run(
      const std::vector<std::pair<std::string, Tensor>>& inputs,
      const std::vector<std::string>& output_tensor_names,
      const std::vector<std::string>& target_tensor_names,
      std::vector<Tensor>* outputs) = 0;
  // ... 其他重载和虚拟方法
};

// 典型的用户调用代码 (C++ API)
std::vector<Tensor> outputs;
Status s = session->Run({{"input_placeholder", input_tensor}}, // 1. 输入
                        {"output_layer/Softmax:0"},            // 2. 待获取输出
                        {"optimizer_op"},                      // 3. 待执行目标
                        &outputs);                             // 4. 输出容器

执行流程解析（结合架构图）：

1. 参数映射：Session 将用户提供的输入 inputs（张量名-张量值对）映射到计算图中对应的节点。
2. 图准备：根据 output_tensor_names 和 target_tensor_names，确定需要计算和执行的子图范围。target_tensor_names 通常是优化器操作，无输出但需要执行以更新模型参数。
3. 调用执行引擎：Session 具体实现（如 DirectSession）将准备好的子图和输入交给分布式主控（Distributed Master）。
4. 设备放置与子图分割：主控模块根据设备约束和启发式策略，将操作节点分配给可用设备（CPU/GPU），并可能将图分割为多个子图。
5. 执行与通信：工作执行器（Worker Service）驱动各设备上的内核（Kernel）执行。设备间需要传输的张量通过 RPC 或共享内存通信。
6. 结果收集：执行完成后，输出张量被收集并返回给用户的 outputs 向量。

关键设计点：

• 接口与实现分离：Session 是抽象接口，具体实现有 DirectSession（本地执行）、GrpcSession（分布式）等，通过 NewSession 工厂函数创建。这允许灵活的运行时策略。
• 基于名字的映射：Run 方法通过字符串名字与计算图中的节点关联，这使得Python前端构建的图能被C++后端准确识别和执行，实现了前后端解耦。

---

总结：TensorFlow 通过计算图这一核心抽象，将机器学习模型的定义、优化、分布式执行和跨平台部署统一起来。其架构层次清晰，从高级API到低级内核，从编译优化到运行时调度，体现了系统工程与编译器技术的深度结合。OpRegistry 提供了强大的扩展能力，而 Session 则封装了复杂的执行逻辑，共同构成了这个强大而灵活的平台基石。尽管面临着动态性、易用性与极致性能之间的持续权衡，但其设计理念和实现方案对整个行业产生了深远影响。
