概述

配置空间是PCIe设备/桥的标识符，其保存了设备/桥的信息。主机在枚举设备/桥的时候需要先访问配置空间，获取设备厂家、型号、类型、所需资源等信息，然后再分配资源，最后才能访问PCIe设备的存储或IO地址空间。

PCIe总线规定了三种类型的配置空间，分别是PCIe Agent设备使用的配置空间、PCIe桥使用的配置空间和Cardbus桥片使用的配置空间，本节只介绍前两种。

配置空间布局

PCIe配置空间的布局如下图所示，总共4KB，PCIe设备的每个Function都对应一个配置空间。

0-3Fh（64字节）是PCI兼容配置空间头，按类型可分为Type 0配置空间头和Type 1配置空间头。PCIe设备使用Type 0配置空间头，PCIe桥使用Type 1配置空间头。所有的PCI、PCI-X、PCIe设备（桥）必须支持64字节的配置空间头，即00h-40h。
40h-FFh（192字节）是PCI/PCI-X和PCIe扩展的配置空间，主要存放一些与MSI或者MSI-X中断机制和电源管理相关的Capability Structures。支持中断的PCI、PCI-X、PCIe设备（桥）必须支持40h-FFh的配置空间。
100h-FFFh（3840字节）是PCIe协议扩展的可选配置空间，主要存放AER、虚拟通道、设备序列号等Capability Structures。100h-FFFh只能通过PCIe ECAM访问。

备注：0-FFh（256字节）是PCI兼容配置空间，可通过传统的PCI方式（基于ID寻址）或PCIe ECAM（Enhanced Configuration Access Mechanism）访问。

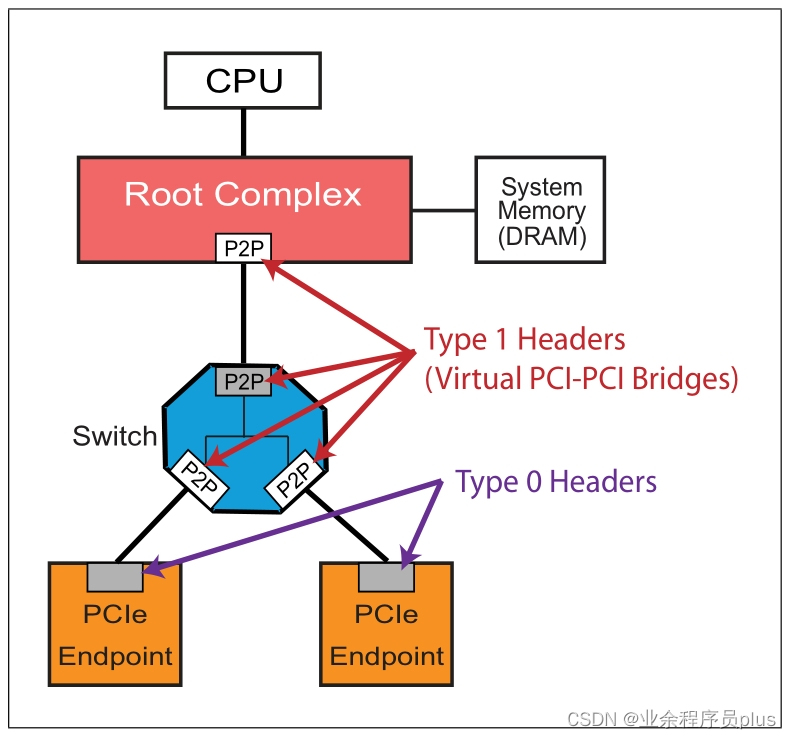

在一个PCIe总线中，Type 0配置空间头和Type 1配置空间头如下图所示。

Type 0 Header

Type 0配置空间头如下图所示。

每个字段的具体意义如下：

字段	意义	偏移地址	宽度
Vendor ID	厂商ID，由PCI-SIG统一分配，如Intel为0x8086	0x00	2B
Device ID	厂商ID，由PCI-SIG统一分配，如Intel的厂商ID为0x8086，	0x02	2B
Command	命令寄存器，默认值为0	0x04	2B
Status	保存PCIe状态	0x06	2B
Revision ID	保存PCIe版本号	0x08	1B
Class Code	保存PCIe设备的分类，由Base Class Code、Sub Class Code和Interface组成。Base Class Code是设备的基本分类，如显卡、网卡、PCIe桥等设备。Sub Class Code则会将设备进一步细分。Interface定义编程接口。	0x09	3B
Cache Line Size	主机处理器Cache行长度，由系统软件设置	0x0C	1B
Latency Timer	控制PCI设备占用总线时间，对PCIe无意义	0x0D	1B
Header Type	记录设备的类型。bit[7]=0表示单功能设备，bit[7]=1表示多功能设备，bit[6:0]=0表示PCIe Agent设备，bit[6:0]=1表示PCIe桥设备，bit[6:0]=2表示PCIe CardBus桥。	0x0E	1B
BIST	可选，用于自检	0x0F	1B
Base Address 0	BAR寄存器，保存主机分配给该PCIe设备的PCIe域地址，64位地址使用2个BAR	0x10	4B
Base Address 1	BAR寄存器，保存主机分配给该PCIe设备的PCIe域地址，64位地址使用2个BAR	0x14	4B
Base Address 2	BAR寄存器，保存主机分配给该PCIe设备的PCIe域地址，64位地址使用2个BAR	0x18	4B
Base Address 3	BAR寄存器，保存主机分配给该PCIe设备的PCIe域地址，64位地址使用2个BAR	0x1C	4B
Base Address 4	BAR寄存器，保存主机分配给该PCIe设备的PCIe域地址，64位地址使用2个BAR	0x20	4B
Base Address 5	BAR寄存器，保存主机分配给该PCIe设备的PCIe域地址，64位地址使用2个BAR	0x24	4B
Cardbus CIS Pointer	不介绍	0x28	4B
Subsystem Vendor ID	生产厂商ID	0x2C	2B
Subsystem ID	生产厂商设备ID	0x2E	2B
Expansion ROM Base Addr	固件程序地址，用于初始化设备	0x30	4B
Capabilities Pointer	指向Capabilities寄存器的偏移地址，PCI-X/PCIe必须支持	0x34	1B
Reserved (1)	保留	0x35	3B
Reserved (2)	保留	0x38	4B
Interrupt Line	保存当前PCIe设备使用的中断向量号，由主机系统软件分配，通常不使用	0x3C	1B
Interrupt Pin	保存PCIe设备使用的中断引脚，由主机系统软件分配，1表示INTA#，2表示INTB#，3表示INTC#，4表示INTD#，PCIe设备可使用INTx模拟INTA~D#中断	0x3D	1B
Min_Gnt	PCIe设备能忍受的最大延时，只读寄存器	0x3E	1B
Max_Lat	PCIe设备期望的最小延时，只读寄存器	0x3F	1B

Type 1 Header

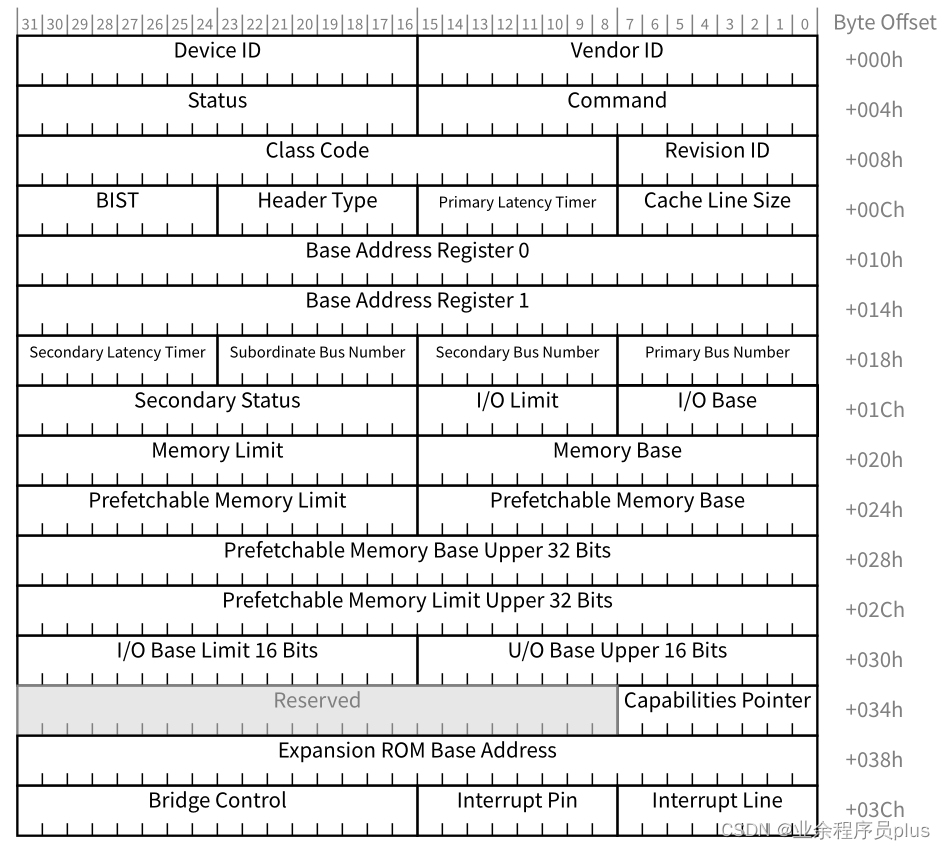

Type 1配置空间用来描述PCIe桥，PCIe桥除了作为PCIe设备之外，还需要管理其下面连接的PCIe子总线使用的各类资源。Type 1配置空间头如下图所示。

每个字段的具体意义如下：

字段	意义	偏移地址	宽度
Vendor ID	厂商ID，由PCI-SIG统一分配，如Intel的厂商ID为0x8086，	0x00	2B
Device ID	设备ID，由PCI-SIG统一分配，如Intel 82571EB网卡的设备ID为0x105E	0x02	2B
Command	命令寄存器，初始化的时候默认值为0，具体见Type 0 Header解释	0x04	2B
Status	保存PCIe状态	0x06	2B
Revision ID	保存PCIe的版本号	0x08	1B
Class Code	保存PCIe设备的分类，由Base Class Code、Sub Class Code和Interface组成。Base Class Code是设备的基本分类，如显卡、网卡、PCIe桥等设备。Sub Class Code则会将设备进一步细分。Interface定义编程接口。	0x09	3B
Cache Line Size	保存主机处理器的Cache行长度，该寄存器由主机的系统软件设置。若PCIe设备不支持与Cache相关的总线事务，系统软件可不设置该寄存器。	0x0C	1B
Primary Latency Timer	上游总线的延迟时间，对PCIe总线无意义。	0x0D	1B
Header Type	记录设备的类型。bit[7]=0表示单功能设备，bit[7]=1表示多功能设备，bit[6:0]=0表示PCIe Agent设备，bit[6:0]=1表示PCIe桥设备，bit[6:0]=2表示PCIe CardBus桥。	0x0E	1B
BIST	可选，用于内部自检	0x0F	1B
Base Address 0	BAR寄存器，保存主机分配给桥的PCIe域地址，64位地址使用2个BAR	0x10	4B
Base Address 1	BAR寄存器，保存主机分配给桥的PCIe域地址，64位地址使用2个BAR	0x14	4B
Primary Bus Number	保存该PCIe桥的上游PCIe总线号	0x18	1B
Secondary Bus Number	保存桥的下游总线中总线编号最小的PCIe总线号	0x19	1B
Subordinate Bus Number	保存桥的下游总线中总线编号最大的PCIe总线号	0x1A	1B
Secondary Latency Timer	Secondary总线的延迟时间，对PCIe总线无意义。	0x1B	1B
I/O Base	保存桥的下游总线连接的所有PCIe设备IO地址空间的基地址。若桥没有实现I/O地址空间，则应该只读并且返回0，反之高4位可以修改	0x1C	1B
I/O Limit	保存桥的下游总线连接的所有PCIe设备IO地址空间的大小。若桥没有实现I/O地址空间，则应该只读并且返回0，反之高4位可以修改	0x1D	1B
Secondary Status	记录Secondary总线的状态	0x1E	2B
Memory Base	保存桥的下游总线连接的所有PCIe设备非预取存储地址空间的基地址	0x20	2B
Memory Limit	保存桥的下游总线连接的所有PCIe设备非预取存储地址空间的大小	0x22	2B
Prefetchable Memory Base	保存桥的下游总线连接的所有PCIe设备预取存储地址空间的基地址	0x24	2B
Prefetchable Memory Limit	保存桥的下游总线连接的所有PCIe设备预取存储地址空间的大小	0x26	2B
Prefetchable Base Upper 32 Bits	保存桥的下游总线连接的所有PCIe设备预取存储地址空间基地址的高32位	0x28	4B
Prefetchable Limit Upper 32 Bits	保存桥的下游总线连接的所有PCIe设备预取存储地址空间大小的高32位	0x2C	4B
I/O Base Upper 16 Bits	保存桥的下游总线连接的所有PCIe设备IO地址空间基地址的高16位。若桥没有实现I/O地址空间，则应该只读并且返回0	0x30	2B
I/O Limit Upper 16 Bits	保存桥的下游总线连接的所有PCIe设备IO地址空间大小的高16位。若桥没有实现I/O地址空间，则应该只读并且返回0	0x32	2B
Capability Pointer	Capabilities寄存器相对于配置空间的偏移地址，PCI-X和PCIe必须支持该功能	0x34	1B
Reserved	保留	0x35	3B
Expansion ROM Base Address	固件程序地址，用于初始化PCIe桥	0x38	4B
Interrupt Line	保存当前PCIe设备使用的中断向量号，由主机系统软件分配，通常不使用	0x3C	1B
Interrupt Pin	保存PCIe设备使用的中断引脚，由主机系统软件分配，1表示INTA#，2表示INTB#，3表示INTC#，4表示INTD#，PCIe设备可使用INTx模拟INTA~D#中断	0x3D	1B
Bridge Control	控制桥的寄存器，最终要的是bit[6]（Secondary Bus Reset）, 当bit[6]=1时，PCIe桥将对该port下面连接的所有PCIe设备/桥发起hot reset。	0x3E	2B

Common寄存器

Command(offset = 0x04)

Command寄存器为PCIe设备的命令寄存器，默认值为0，此时PCIe设备除了能够接收配置请求总线事之外，不能接收任何存储器或者I/O请求。

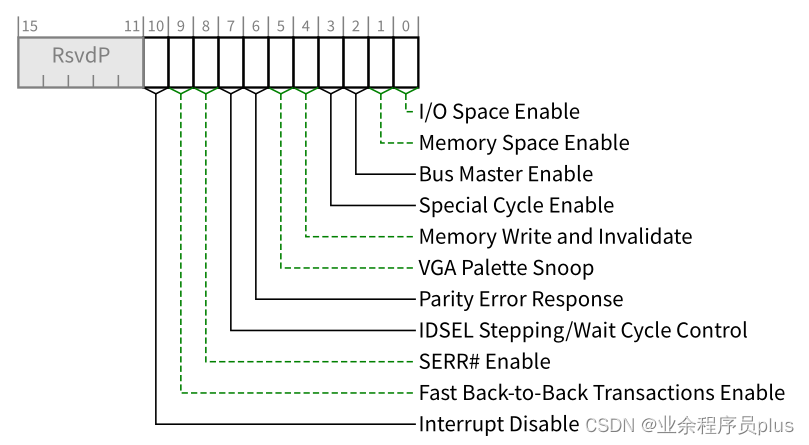

Command寄存器位域定义如下表所示：

位域	意义	属性
0	I/O Space位，默认值为0。表示是否响应I/O请求。为1时响应，为0时不响应。如果支持I/O空间，系统软件会将该位置1。	RW
1	Memory Space位，默认值为0。表示是否响应Memory请求。为1时响应，为0时不响应。如果支持Memory地址空间，系统软件会将该位置1。	RW
2	Bus Master位，默认值为0。对于EP表示是否可以发送I/O或者Memory请求，包括MSI/MSI-X中断，对于Root和Switch端口表示是否会将I/O或者Memory请求转发到上行端口。为1时可以发送或者可以转发，为0时不发送或者不转发。	RW
3	Special Cycle位，默认值为0。表示是否响应Special总线事务。为1时响应，为0时不响应。Special总线事务可以将一些信息广播到多个目标设备	RO
4	Memory Write and Invalidate位，默认值为0。对于PCIe总线没有意义	RO
5	VGA Palette Snoop位，默认值为0。对于PCIe总线没有意义	RO
6	Parity Error Response位，默认值为0。此位控制TLP出现奇偶校验错误时是否在Status寄存器中记录。为1时记录，为0时不记录	RW
7	IDSEL Stepping/Wait Cycle Control位，默认值为0。对于PCIe总线没有意义	RO
8	SERR# Enable位，默认值为0。对于PCIe总线没有意义	RO
9	Fast Back-to-Back Transactions Enable位，默认值为0。对于PCIe总线没有意义	RO
10	Interrupt Disable位，默认值为0。表示EP是否可以发送INTx中断。为1时不可以，为0时可以。	RW

Status(offset = 0x06)

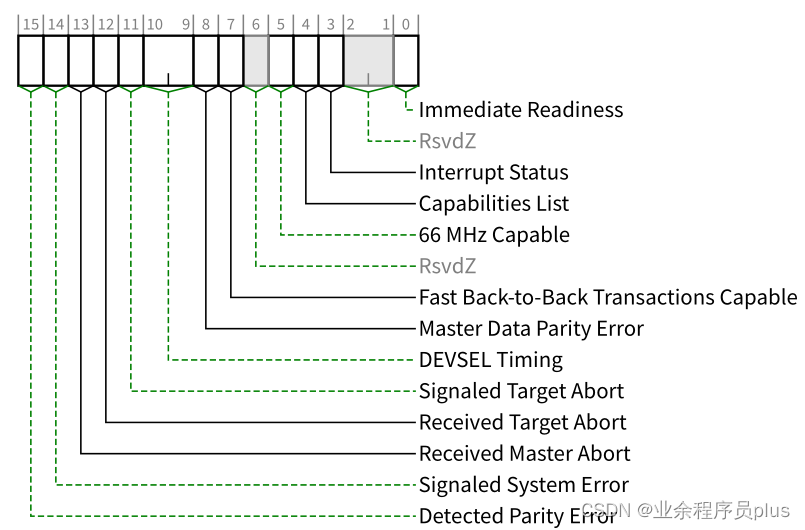

Status寄存器保存PCIe设备的状态。Status寄存器的位域如下图所示：

Status寄存器的位域定义如下表所示：

位域	意义	属性
0-2	保留	RO
3	中断状态位。该位为1时且Command bit[10]=0，表示PCIe设备使用INTx信号提交中断。大多数的PCIe设备有自己的中断状态寄存器，可同通过BAR访问，很少使用该寄存器。	RO
4	Capabilities List有效位。为1时Capabilities Pointer有效，否则无效	RO
5	66MHz Capability位，默认值为0。为1时表示PCIe设备支持66MHz的PCI总线。对PCIe总线无意义	RO
6	保留	RO
7	Fast Back-to-Back Transactions Capable位，默认值为0。对于PCIe总线没有意义	RO
8	Master Data Parity Error位，默认值为0。当该位设置且Command寄存器bit[6]=1，对于EP Function来说，表示其收到了错误的完成报文或者其发送了错误的请求，对于Root Port、Switch上行口或者Switch下行口，表示其接收到了下行口的错误完成报文或者向上行口发送了错误的请求。Command寄存器bit[6]=0，该位保持为0	RW1C
9-10	DEVSEL Timing，默认值为0。对于PCIe总线没有意义	RO
11	Signaled Target Abort位，默认值为0。This bit is Set when a Function completes a Posted or Non-Posted Request as a Completer Abort error. This applies to a Function with a Type 1 Configuration header when the Completer Abort was generated by its Primary Side.	RW1C
12	Received Target Abort位，默认值为0。This bit is Set when a Requester receives a Completion with Completer Abort Completion Status. On a Function with a Type 1 Configuration header, the bit is Set when the Completer Abort is received by its Primary Side.	RW1C
13	Received Master Abort位，默认值为0。This bit is Set when a Requester receives a Completion with Unsupported Request Completion Status. On a Function with a Type 1 Configuration header, the bit is Set when the Unsupported Request is received by its Primary Side。	RW1C
14	Signaled System Error位，默认值为0。This bit is Set when a Function sends an ERR_FATAL or ERR_NONFATAL Message, and the SERR# Enable bit in the Command register is 1.	RW1C
15	Detected Parity Error，This bit is Set by a Function whenever it receives a Poisoned TLP, regardless of the state the Parity Error Response bit in the Command register. On a Function with a Type 1 Configuration header, the bit is Set when the Poisoned TLP is received by its Primary Side.	RW1C

Cache Line Size(offset = 0x0c)

缓存行大小寄存器由系统固件或操作系统设置，用于控制系统缓存行大小。

Latency Timer Register (offset = 0x0d)

主延时寄存器，应用于 Type 1 Header。

Interrupt Line Register(offset = 0x3c)

中断线寄存器用于传递中断线路由信息。该寄存器可读/写，并且必须由任何使用中断引脚的函数实现（参见以下说明）。此寄存器中的值由系统软件编程，并且特定于系统架构。函数本身不使用此值；相反，此寄存器中的值由设备驱动程序和操作系统使用。

Type 0 Header Base Address

Base Address寄存器简称为BAR，保存了PCIe设备/桥的Function使用的PCIe总线域地址的基地址。Type 0设备每个Function最多可以有6个BAR，Type 1设备每个Function最多可以有2个BAR。若使用64位PCIe总线域地址，则2个BAR表示一个64位地址，BARn表示低32位，BARn+1表示高32位。

BAR保存的PCIe总线域基地址有两种类型，分别是IO地址空间和存储地址空间，存储地址空间有4种属性，分别是预取（prefetchable）、非预取（non-prefetchable）、32位和64位。主机在枚举的时候先读取BAR，然后判断所需的总线域基地址类型，若是存储地址空间，则进一步获取存储地址空间的属性，接着向BAR写如0xFFFFFFFF，最后再读取BAR，根据可以写入的最低有效位，获取Function请求IO地址空间和存储地址空间的长度。

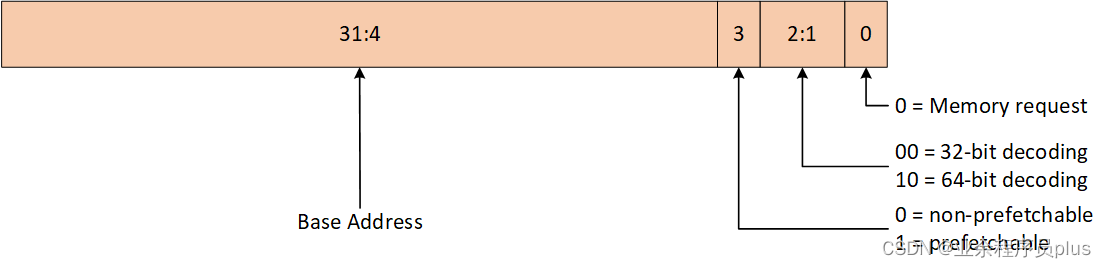

当BAR表示的是存储地址空间时，位域如下图所示：

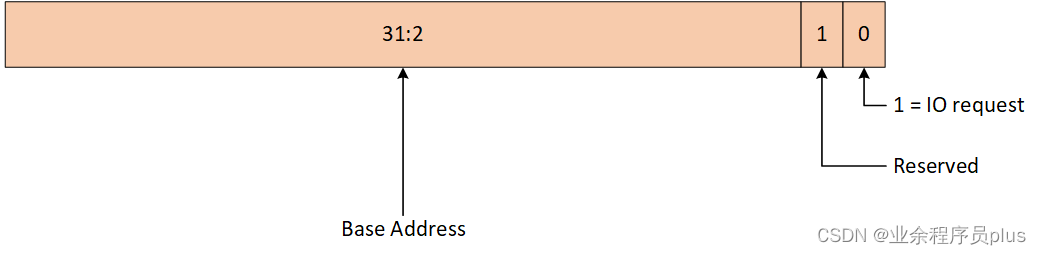

当BAR表示的是IO地址空间时，位域如下图所示：

32位存储地址空间

32位存储地址空间分为预取（prefetchable）和非预取（non-prefetchable）。

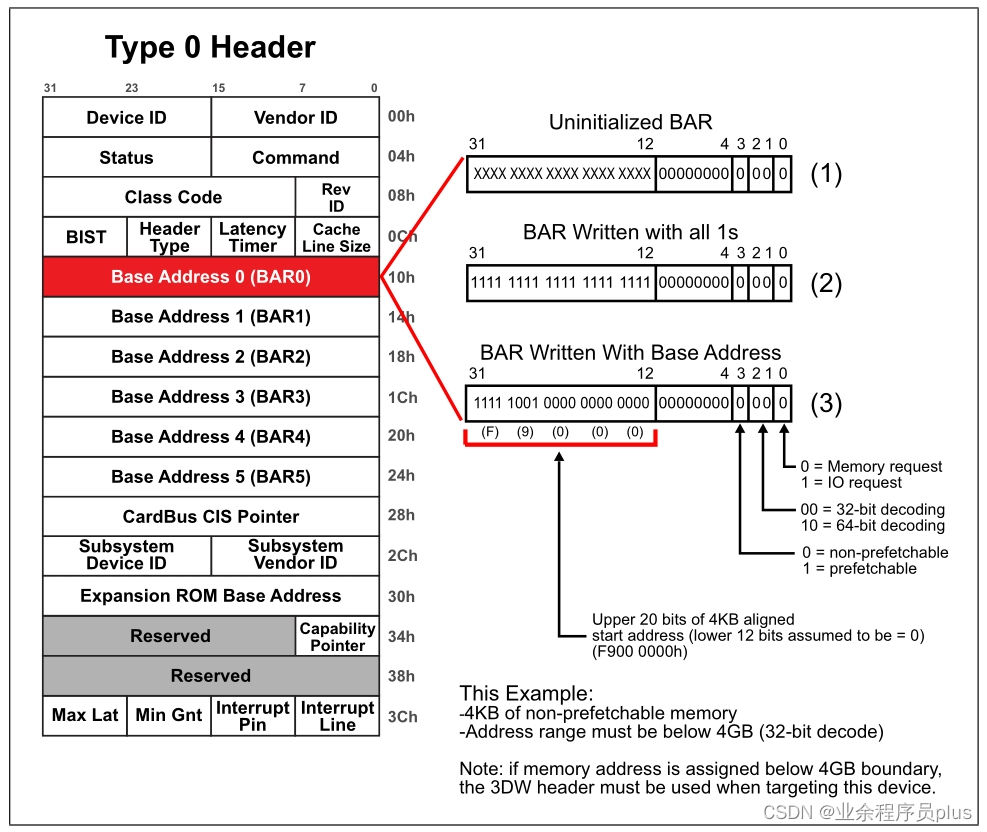

下面以32位非预取存储地址空间的初始化流程为例进行分析：

当PCIe Function初始化完成后，BAR的基地址类型和属性也初始化完毕。图中bit[3-0]都是0，表示这是一个32位非预取存储地址空间。
主机先读取BAR，获取BAR的类型和属性。图中未画出。
主机向BAR的所有bit写1，此时BAR中可以写入的bit变为1，不可写入bit的保持原来的值。图中bit[31-12]=1，表示该BAR请求的存储地址空间大小为2^12=4KB。
主机获取这些信息后，向BAR中配置存储地址空间的基地址。图中配置的是0xF9000000，bit[11-0]保持为0，即该BAR表示的32位非预取存储地址空间范围为0xF9000000-0xF9000FFF，大小为4KB。

实质上，当该BAR表示的PCIe总线域地址向存储域地址转换时，bit[31-12]被转换为存储域基地址，bit[11-0]被视为存储域基地址的偏移，直接映射到存储域空间，不做转换。

64位存储地址空间

64位存储地址空间分为预取（prefetchable）和非预取（non-prefetchable）。

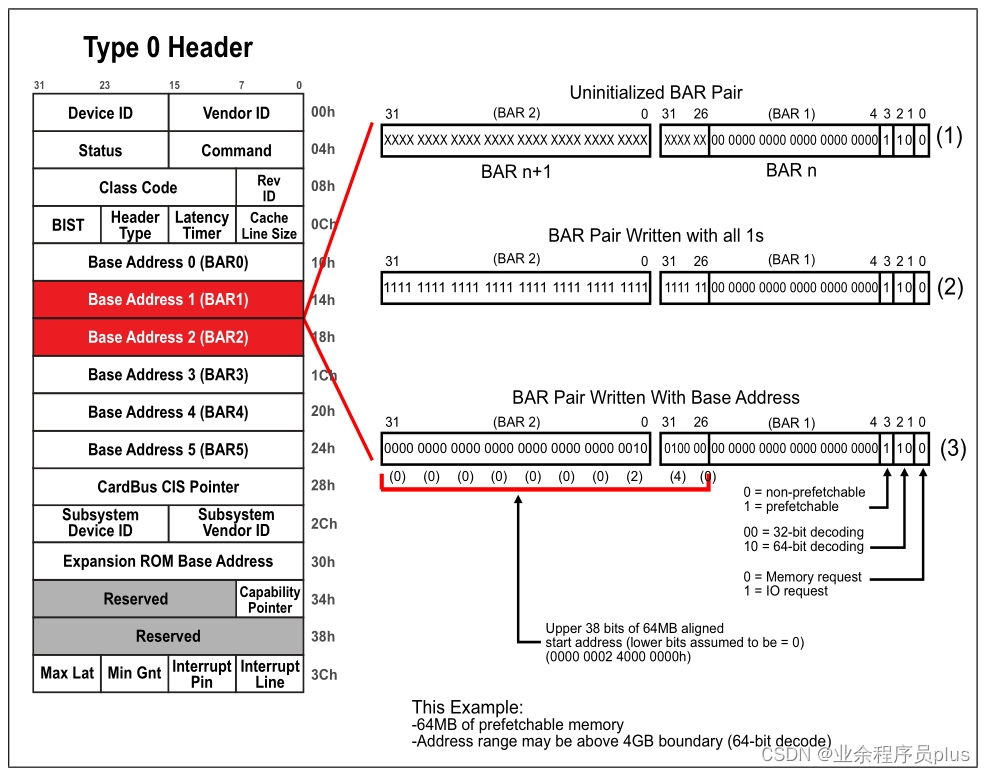

下面以64位预取存储地址空间的初始化流程为例进行分析：

当PCIe Function初始化完成后，BAR的基地址类型和属性也初始化完毕。图中bit[3-0]=0xC，表示这是一个64位预取存储地址空间，需要两个BAR表示。
主机先读取BAR，获取BAR的类型和属性。图中未画出。
主机向BARn和BARn+1的所有bit写1，此时BAR中可以写入的bit变为1，不可写入bit的保持原来的值。图中bit[63-26]=1，表示该BAR请求的存储地址空间大小为2^26=64MB。
主机获取这些信息后，向BAR中配置存储地址空间的基地址。图中配置的是0x240000000，bit[25-0]保持为0，即该BAR表示的64位预取存储地址空间范围为0x240000000-0x243FFFFFF，大小为64MB。

实质上，当该BAR表示的PCIe总线域地址向存储域地址转换时，bit[63-26]被转换为存储域基地址，bit[25-0]被视为存储域基地址的偏移，直接映射到存储域空间，不做转换。

IO地址空间

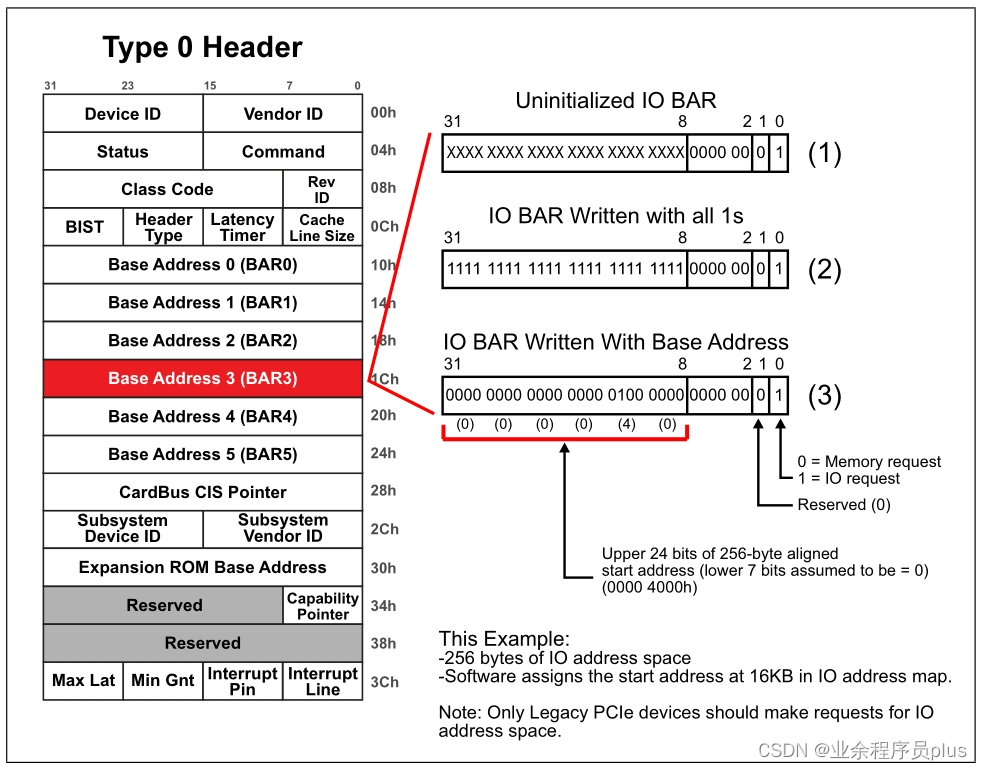

IO地址空间的初始化流程如下图所示：

当PCIe Function初始化完成后，BAR的基地址类型也初始化完毕。图中bit[0]=0x0，表示这是一个IO地址空间。
主机先读取BAR，获取BAR的类型。图中未画出。
主机向BAR的所有bit写1，此时BAR中可以写入的bit变为1，不可写入bit的保持原来的值。图中bit[31-8]=1，表示该BAR请求的存储地址空间大小为2^8=256B。
主机获取这些信息后，向BAR中配置IO地址空间的基地址。图中配置的是0x4000，bit[7-0]保持为0，即该BAR表示的IO地址空间范围为0x4000-0x40FF，大小为256B。

早期的IO设备内部寄存器只能通过IO地址空间进行访问，但是这种方式局限性很大，而且效率低。后来为了提高灵活性和效率，将IO设备内部寄存器统一映射到存储地址空间，使用MMIO方式访问IO设备内部寄。PCIe为了兼容PCI，保留了IO地址空间，但现在很少使用。

Type 1 Header Base Address

Type 1设备中只含有两个BAR，其意义和Type 0中的BAR寄存器相同。但在Type 1表示的PCIe桥中，这两个BAR寄存器是可选的，如果桥设备不存在私有寄存器，可以不使用这两个BAR寄存器。不存在私有寄存器，且没有专门驱动的PCIe桥，被称为透明桥。

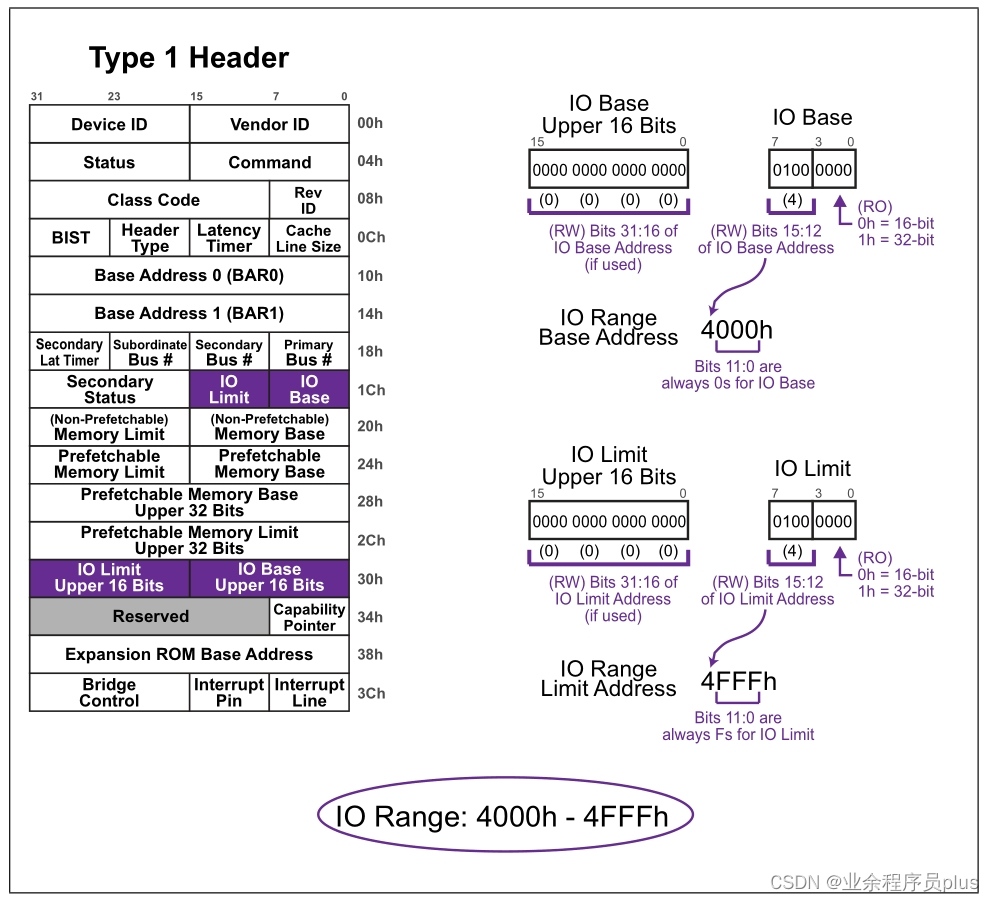

I/O地址空间

I/O Base、I/O Limit、I/O Base Upper 16 Bits和I/O Limit Upper 16 Bits共同决定了桥的下游总线IO地址空间范围。计算方法如下图所示：

I/O Base和I/O Limit的低2位决定了IO地址是16位还是32位，若是32位则需要使用I/O Base Upper 16 Bits和I/O Limit Upper 16 Bits。
I/O Base表示I/O地址空间基地址，按4KB对齐，低12位都是0，因此图中的I/O基地址为0x4000。
I/O Limit表示I/O地址空间最大地址，低12位都是1，即为0xFFF。因此图中的I/O地址空间最大地址为0x4FFF。
图中I/O地址空间为16位，因此I/O地址空间范围为0x4000-0x4FFF。

非预取地址空间

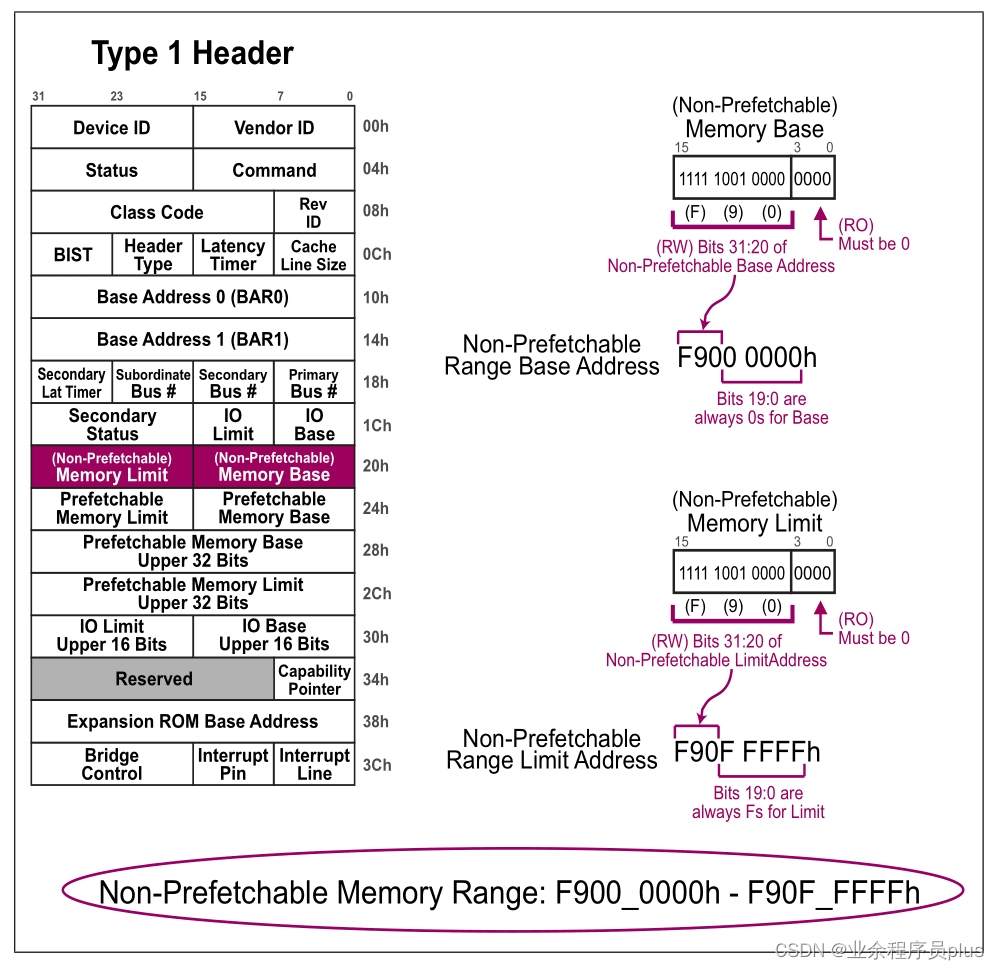

Memory Base和Memory Limit共同决定了非预取地址空间的范围。计算方法如下图所示：

Memory Base和Memory Limit低4位只读，默认为0，非预取地址空间默认为32位。
Memory Base表示非预取地址空间基地址，按1MB对齐，即低20位为0。
Memory Limit表示非预取地址空间最大地址，低20位都为1，即为0xFFFFF。
因此非预取地址空间范围为0xF9000000-0xF90FFFFF。

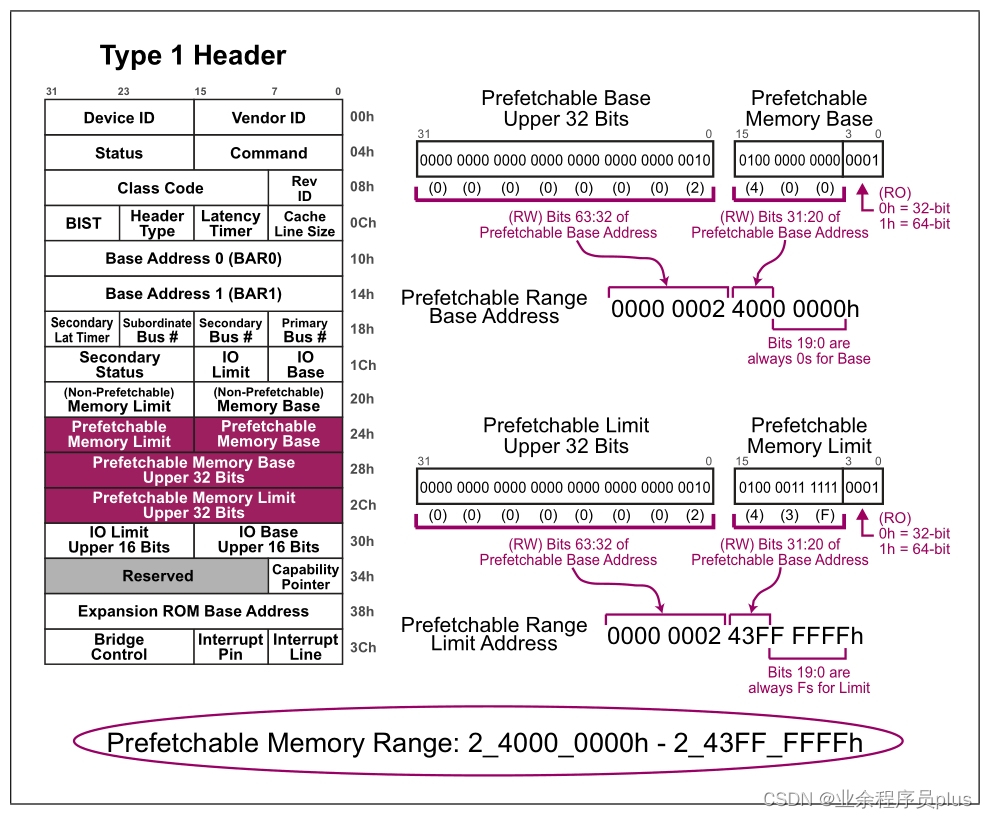

预取地址空间

Prefetchable Memory Base、Prefetchable Memory Limit、Prefetchable Base Upper 32 Bits和Prefetchable Limit Upper 32 Bits共同决定了预取地址空间的范围。计算方法如下图所示：

Prefetchable Memory Base和Prefetchable Memory Limit低4位只读，而且决定了预取地址空间是32位还是64位，0x0表示32位，0x1表示64位。若是64位地址，则需要使用Prefetchable Base Upper 32 Bits和Prefetchable Limit Upper 32 Bits。
Prefetchable Memory Base表示预取地址空间基地址，按1MB对齐，即低20位为0。
Prefetchable Memory Limit表示预取地址空间最大地址，低20位都为1，即为0xFFFFF。
图中预取地址空间为64位，因此I/O地址空间范围为0x240000000-0x243FFFFFF。

Capabilities Structures

Capabilities Structures主要有MSI、MSI-X、PCI Express、电源、AER、PCI Express Extended等Capabilities Structures。第一个Capabilities Structures的地址由配置空间Header的Capabilities Pointer寄存器保存，系统可以根据此遍历所有的Capabilities Structures。Capabilities Structures的链表如下图所示。

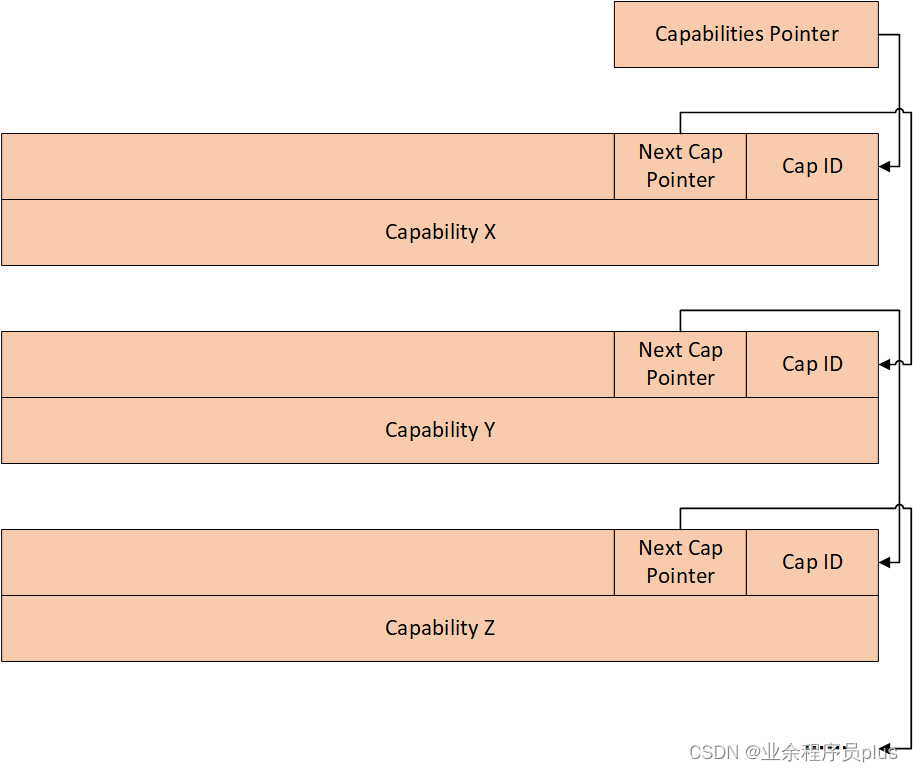

每一个Capabilities Structures都有一个独一无二的Capability ID，该ID保存在Capabilities Structures的开始地址，系统软件根据此判断Capabilities Structures的类型。

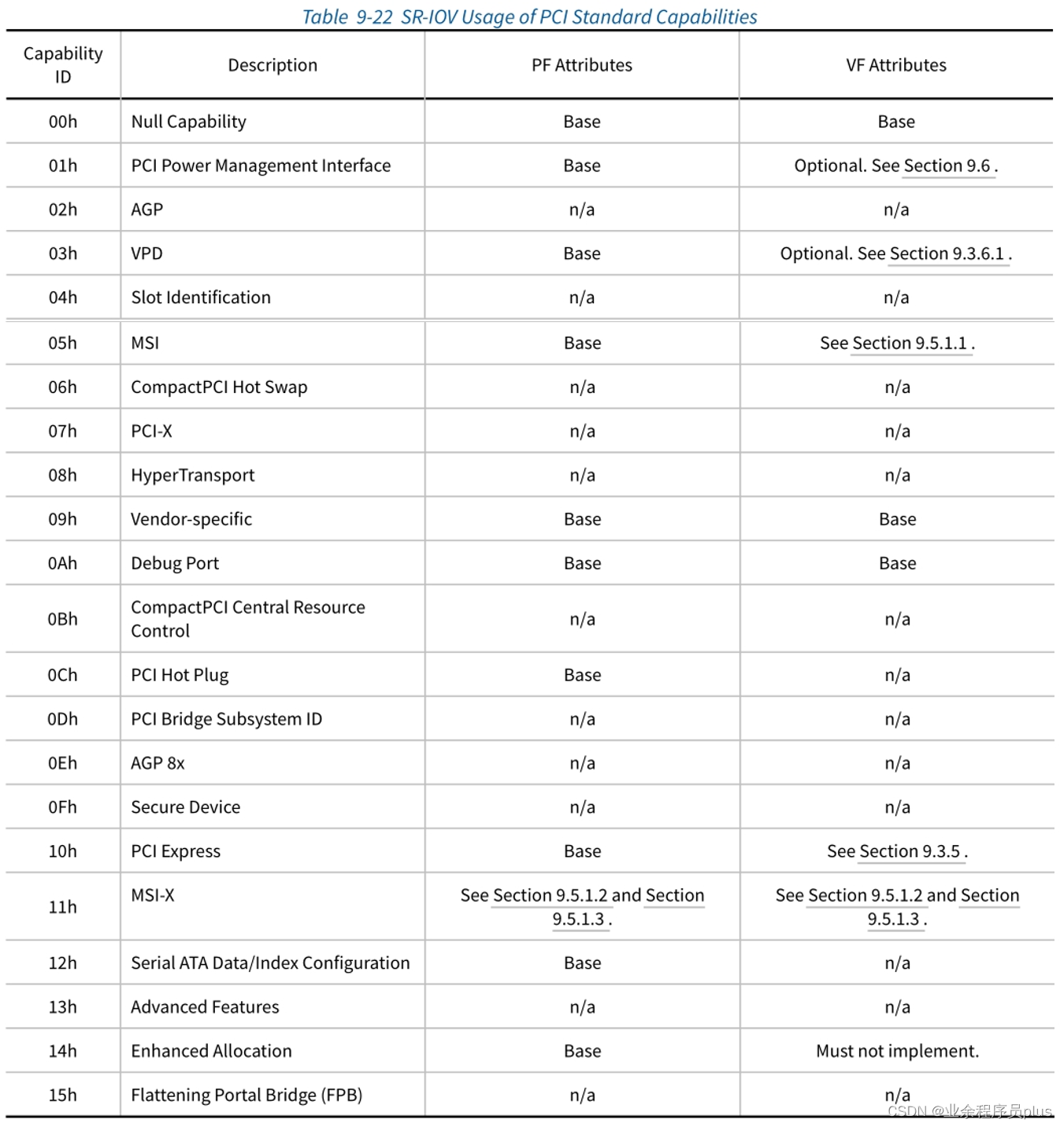

PCI标准Capabilities ID如下图所示。

PCIe扩展Capabilities ID参考PCI Express® Base Specification Revision 5.0的9.3.7节。

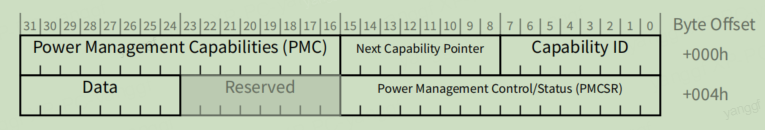

PCI Power Management Capability Structure

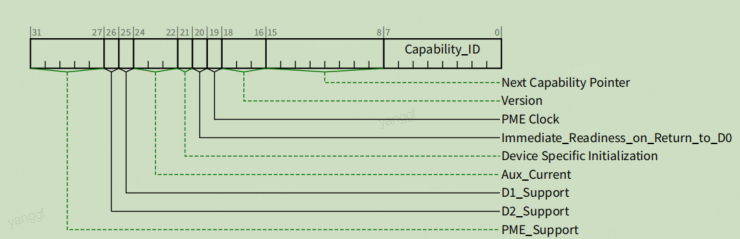

Power Management Capabilities Register (Offset 00h)

位域范围	寄存器描述	属性
7:0	Capability_ID - 返回 01h，表示该条目为 PCI 电源管理能力。每个功能（Function）只能有一项 Capability_ID 为 01h。	RO
15:8	Next Capability Pointer - 指向配置空间中能力列表的下一项的偏移地址。若无更多项目，则为 00h。	RO
18:16	Version - 对于符合本规范的功能，必须硬连线为 011b。	RO
19	PME Clock - 不适用于 PCI Express，必须硬连线为 0b。	RO
20	Immediate_Readiness_on_Return_to_D0 - 为 1 时，表示该功能在转入 D0 状态后立即准备好完成有效访问，包括配置、内存和 I/O 访问。为 1 时，软件可省略延迟访问等待。	RO
21	Device Specific Initialization - 为 1 表示此功能在进入 D0 uninitialized 状态后需要特定的设备初始化过程。	RO
24:22	Aux_Current - 三位字段，表示该功能所需的辅助电流 Vaux。若实现了数据寄存器，或不支持从 D3Cold 触发 PME，该字段必须为 000b。若支持 PME 且未实现数据寄存器，可编码如下：000b~110b 表示 55~375 mA，或 0（自供电）。 111b 375 mA 110b 320mA 101b 270mA 100b 220mA 011b 160mA 010b 100mA 001b 55mA 000b (self powered)	RO
25	D1_Support - 若为 1，表示该功能支持 D1 电源状态；不支持时固定为 0。	RO
26	D2_Support - 若为 1，表示该功能支持 D2 电源状态；不支持时固定为 0。	RO
31:27	PME_Support - 五位字段，指示在哪些电源状态下该功能可以生成或转发 PME 消息。位为 1 表示支持该状态。若设置第 31 位（支持 D3Cold），设备需有辅助电源，并建议系统在设置前验证电源可用性。桥设备需设置所有支持状态位以指示可转发 PME 消息。 bit(27)XXXXXX1b PME can be generated from D0 bit(28) XXX1Xb PME can be generated from D1 bit(29) X X1XXb PME can be generated from D2 bit(30) X 1XXXb PME can be generated from D3Hot bit(31) 1 XXXXXb PME can be generated from D3Cold	RO

Power Management Control/Status Register (Offset 04h)

位域位置	寄存器描述	属性
1:0	PowerState - 此 2 位字段用于读取功能（Function）当前的电源状态或设置为新的电源状态。字段的取值含义为：D0、D1、D2、D3Hot。如果软件尝试写入一个不受支持的可选状态，写操作会正常完成，但数据将被忽略，状态不变。默认值为 00b。 00b D0 01b D1 10b D2 11b D3Hot	RW
3	No_Soft_Reset - 此位指示在将功能从 D3Hot 转换为 D0 时的状态。若该位为 1，表示转换保留内部状态并处于 D0Active；若为 0，则转换后的内部状态未定义。无论此位为何值，通过基本复位（Fundamental Reset）从 D3Hot 返回 D0 的功能，都会进入 D0uninitialized 状态，仅保留 PME 上下文（若支持并启用）。	RO
8	PME_En - 当设置为 1 时，允许该功能生成 PME 信号；为 0 时则不允许。若 PME_Support 为 1 xxxxb 或设备使用辅助电源且该电源可用，则该位为 RWS，且不会被常规复位（Conventional Reset）或 FLR 修改。若 PME_Support 为 0 xxxxb，则该位为 RW 且不保持。若 PME_Support 为 0 0000b，则该位可被硬连接为 0b。	RW/RWS/RO
12:9	Data_Select - 该 4 位字段用于选择将通过 Data 寄存器和 Data_Scale 字段报告的数据类型。若未实现 Data 寄存器，该字段必须硬连为 0000b。默认值为 0000b，详细内容见第 7.5.2.3 节。	RW
14:13	Data_Scale - 表示解释 Data 寄存器中的值时所用的缩放因子。其含义依赖于 Data_Select 字段所选择的数据类型。该字段是 Data 寄存器（偏移 7）的必要组成部分，若实现 Data 寄存器，则必须实现此字段。若未实现 Data 寄存器，该字段必须硬连为 00b。详情见第 7.5.2.3 节。	RO
15	PME_Status - 当设备正常情况下会产生 PME 信号时，此位被置位。该位值不受 PME_En 位影响。若 Power Management Capabilities 寄存器的第 31 位 PME_Support 被清除，该位允许硬连为 0b。对于使用辅助电源的功能，若电源可用，该寄存器的值必须被保留，不会被常规复位（Conventional Reset）或功能级复位（FLR）修改。	RW1CS
23:22	未定义 - 此字段在旧规范中定义。软件应忽略此字段。	RO

Data(Offset 07h)

位域范围	寄存器描述	属性
7:0	Data - 该寄存器用于报告由 Data_Select 字段请求的状态相关数据。其值会根据 Data_Scale 字段中报告的值进行缩放。	RO

Data_Select 值	报告数据类型	Data_Scale 解释	单位/精度
0	D0 状态下的功耗	0 = 未知，1 = ×0.1，2 = ×0.01，3 = ×0.001	瓦特
1	D1 状态下的功耗	同上	瓦特
2	D2 状态下的功耗	同上	瓦特
3	D3 状态下的功耗	同上	瓦特
4	D0 状态下的功率耗散	同上	瓦特
5	D1 状态下的功率耗散	同上	瓦特
6	D2 状态下的功率耗散	同上	瓦特
7	D3 状态下的功率耗散	同上	瓦特
8	公共逻辑功耗（仅限多功能设备的功能 0）	保留	瓦特
9–15	保留	保留	待定

PCI Express Capability Structure

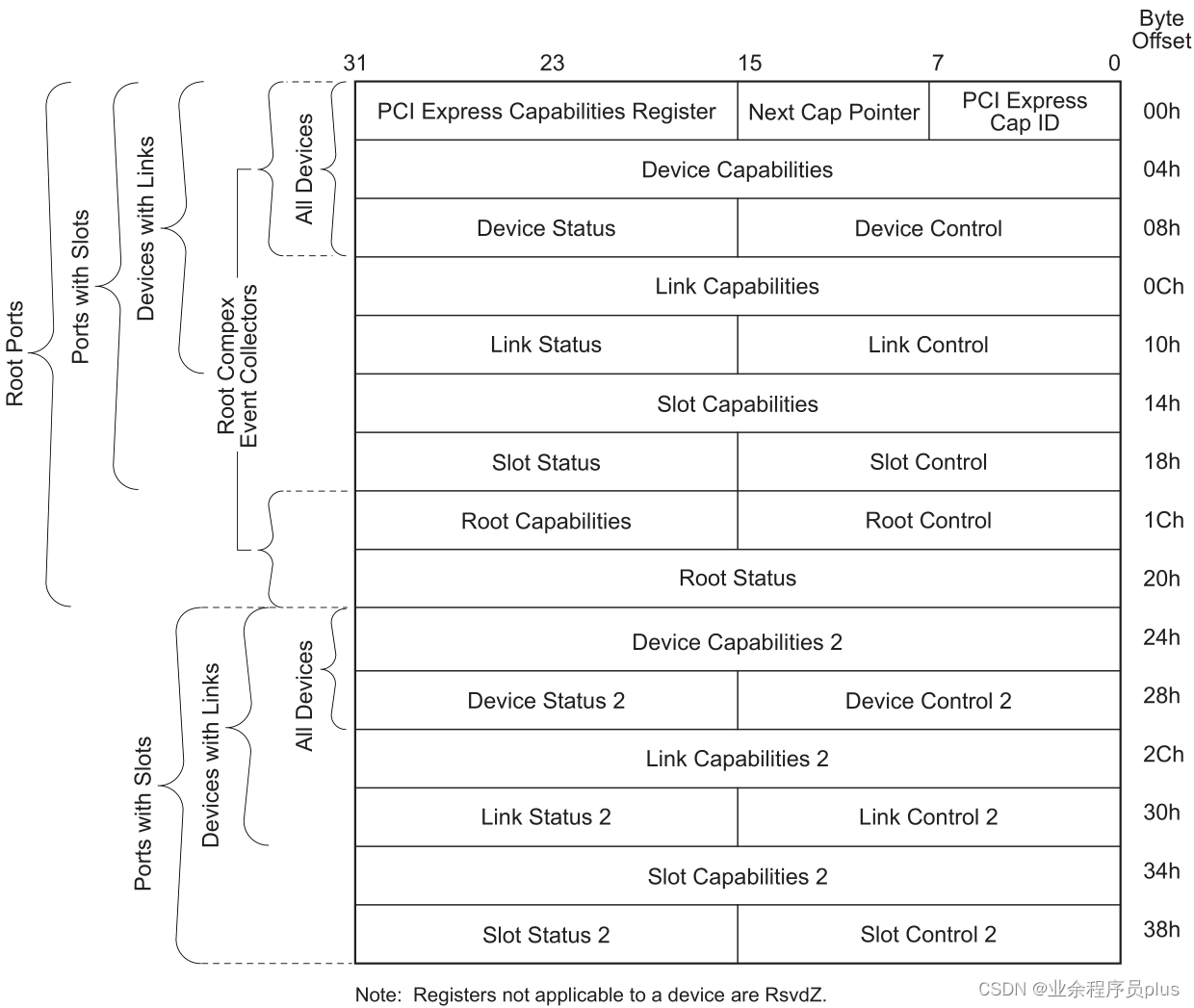

PCI Express Capability Structure存放和PCIe总线相关的信息，包括PCIe链路、插槽、设备状态、是否支持PCIe新特性等信息。PCI Express Capability Structure整体的Structure如下图所示。

所有PCIe设备Functions必须实现PCI Express Capabilities、Device Capabilities、Device Status和Device Control寄存器。PCIe设备Functions选择实现Device Capabilities 2、Device Status 2和Device Control 2寄存器，若没有实现，则保持为0。

Root Ports、Switch Ports、Bridges和Endpoints（非RCiEPs）必须实现Link Capabilities、Link Status、Link Control、Link Capabilities 2, Link Status 2和Link Control 2寄存器，Functions无需实现上述寄存器，保持为0即可。

Switch Downstream和Root Ports选择实现Slot Capabilities、Slot Status和Slot Control寄存器。如果port连接了插槽，则必须实现Slot Capabilities寄存器，如果port连接了插槽或者Data Link Layer Link Active Reporting Capable位设置，则必须实现Slot Status和Slot Control寄存器。Functions无需实现上述寄存器，保持为0即可。Switch Downstream和Root Ports选择实现Slot Capabilities 2、Slot Status 2和Slot Control 2寄存器，Functions无需实现上述寄存器，保持为0即可。

Root Ports and Root Complex Event Collectors必须实现Root Capabilities, Root Status, and Root Control寄存器，Functions无需实现上述寄存器，保持为0即可。

PCI Express Capabilities Register

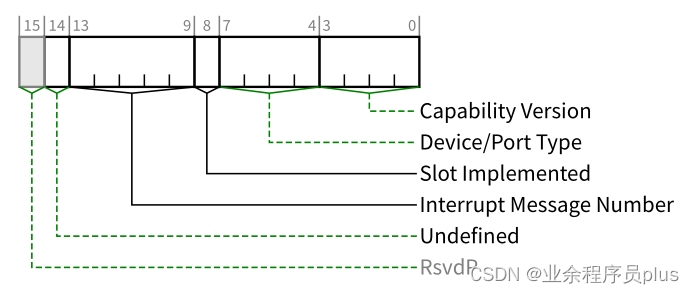

PCI Express Capabilities寄存器记录了PCIe设备Function类型及相关的capabilities，位域如下图所示。

PCI Express Capabilities位域的定义如下表所示：

位域位置	定义	描述	属性
14	Undefined	PCIe 5.0 之前的版本表示是否支持 TCS Routing，PCIe 5.0 中未定义	RO
13:9	Interrupt Message Number	使用 MSI 或 MSI-X 中断的编号。当 Slot Status 或 Root Status 寄存器状态变化时，PCIe 设备可通过 MSI 或 MSI-X 中断通知主机	RO
8	Slot Implemented	该位为 1 表示当前 port 连接了 PCIe 插槽。对下行 port 有效，对上行 port 无效	HwInit
7:4	Device/Port Type	保存 PCIe Function 类型。对于多 Function 设备，Function 类型可能不同：<br>Type 0 配置头：0x0 = Endpoint，0x1 = Legacy Endpoint，0x9 = RCiEP，0xA = Event Collector；<br>Type 1 配置头：0x4 = Root Port，0x5 = 上行口，0x6 = 下行口，0x7 = PCIe 到 PCI 桥，0x8 = PCI 到 PCIe 桥	RO
3:0	Capability Version	保存 PCI-SIG 定义的 PCI Express Capability 结构版本编号	RO

Device Capabilities Register

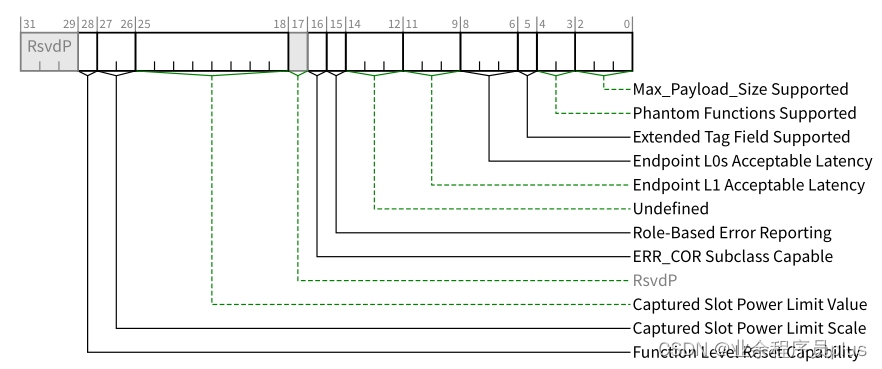

Device Capabilities寄存器记录了PCIe设备Function特有的capabilities，位域如下图所示。

Device Capabilities寄存器位域的定义如下表所示：

位域位置	定义	描述	属性
28	Function Level Reset Capability	是否支持 FLR	RO
27:26	Captured Slot Power Limit Scale	上行 port 最大功耗系数，0x0 表示 1.0，0x1 表示 0.1，0x2 表示 0.01，0x3 表示 0.001	RO
25:18	Captured Slot Power Limit Value	上行 port 最大功耗，需与 Captured Slot Power Limit Scale 一起使用	RO
16	ERR_COR Subclass Capable	是否支持 ERR_COR Subclass	RO
15	Role-Based Error Reporting	是否支持错误上报	RO
14:12	Undefined	未定义	RO
11:9	Endpoint L1 Acceptable Latency	退出 L1 状态所能接受的最大延时：0x0=1μs，0x1=2μs，...，0x6=64μs	RO
8:6	Endpoint L0s Acceptable Latency	退出 L0s 状态所能接受的最大延时：0x0=64ns，0x1=128ns，...，0x6=4μs	RO
5	Extended Tag Field Supported	支持的最大 Tag 长度：0x0=5bit，0x1=8bit	RO
4:3	Phantom Functions Supported	是否支持 Phantom Functions	RO
2:0	Max_Payload_Size Supported	TLP 中数据包的最大长度：0x0=128B，0x1=256B，...，0x5=4096B	RO

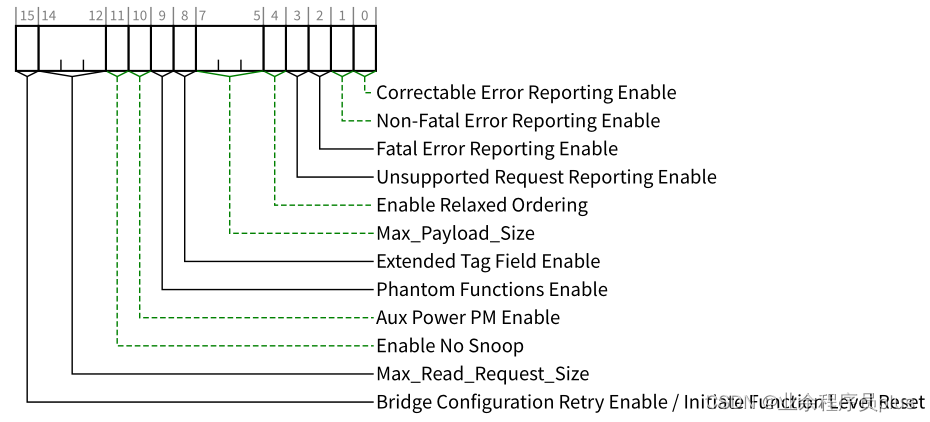

Device Control Register

Device Control寄存器的位域如下图所示，主要用于设置MPS（Max_Payload_Size）、MRRS（Max_Read_Request_Size）。

PCI Express Extended Capabilities

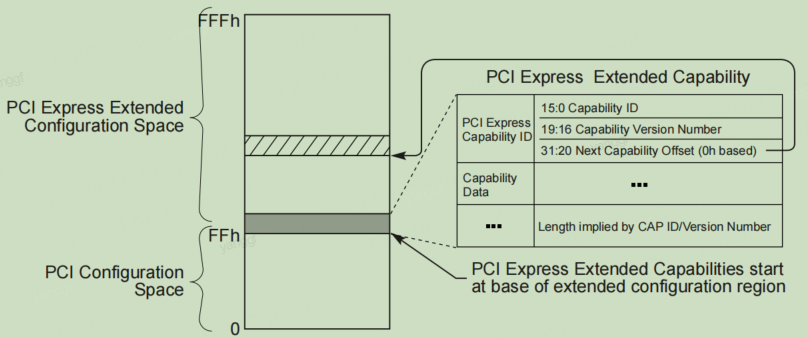

PCI Express Extended Capabilities保存在配置空间的100h-FFFh中。PCI Express Extended Capabilities只能通过EACM访问。PCI Express Extended Capabilities布局如下图所示，详细信息可以参考PCIe Space文档。

Linux中访问PCI Express Extended Capabilities的代码如下所示：

暂时无法在飞书文档外展示此内容

MSI Capability Structures

MSI使用报文的形式向主机发送中断。具体是使用存储器写请求，向MSI Capability Structures中的Message Address写入Message Data，写入后会在主机侧触发中断。

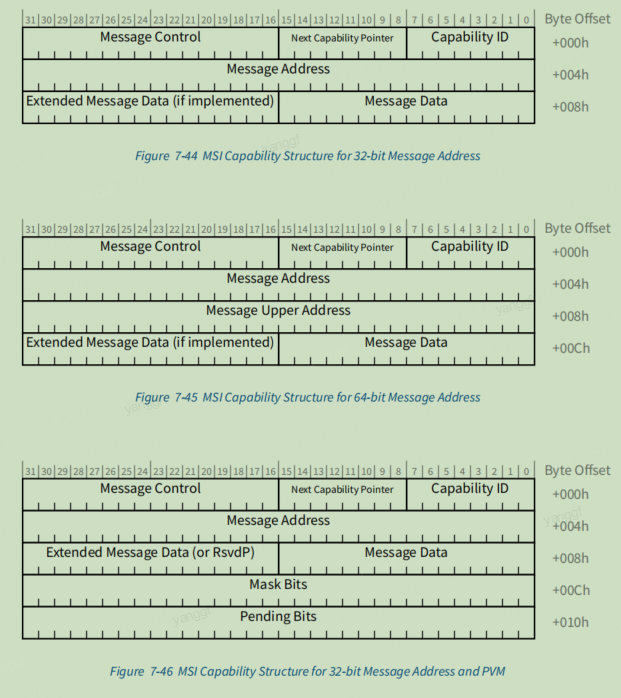

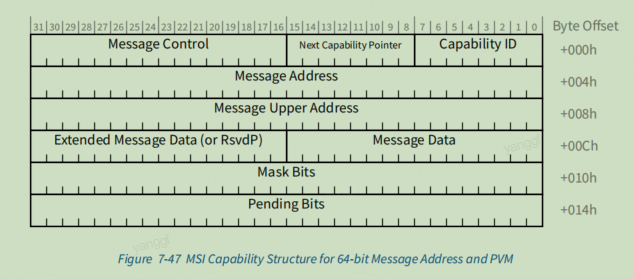

MSI最多支持32个中断，且要求主机分配的中断号连续。MSI Capability Structures共有4种形式，分别是32位和64位不带中断Mask和Pending Structure，32位和64位带中断Mask和Pending Structures，具体如下图所示。

MSI Capability Structures各个寄存器的定义如下表所示：

定义	描述	属性
Capability ID	记录MSI Capability的ID号，值为0x05	RO
Next Capability Pointer	存放下一个Capability Structure的偏移地址，0x00表示该Capability是最后一个	RO
Message Control	存放Function使用MSI机制进行中断请求的状态与控制信息	-
Message Address	存放MSI存储器写事务目的地址的低32位，bit[1:0]为0，4字节对齐，该地址由系统软件分配并设置	RW
Message Upper Address	存放MSI存储器写事务目的地址的高32位，该地址由系统软件分配并设置	RW
Message Data	存放MSI存储器写事务携带的数据。总共4字节，Message占低2字节，若扩展Message数据使能，则高2字节为扩展Message数据，否则为0。当只有一个MSI中断（Multiple Message Enable=0）时，Message表示一个真实的数据，Function不会改变Message。当有多个MSI中断（Multiple Message Enable>0）时，Message表示Function可以改变Message低位的bit数，以产生不同的中断，比如当Multiple Message Enable=2时，表示Function需要4个中断，则Function可以修改Message的bit[1]和bit[0]，以区分4个中断	RW
Extended Message Data	存放MSI存储器写事务携带的数据。总共4字节，Message占低2字节，若扩展Message数据使能，则高2字节为扩展Message数据，否则为0	RW/undefined/RsvdP
Mask Bits	存放MSI中断屏蔽位。系统软件可以向某个bit写1，此时会将对应的中断禁止，清零时会使能对应的中断	RW
Pending Bits	存放MSI中断Pending位。当Function中断发生时，根据中断号会将对应的bit设置为1	RO

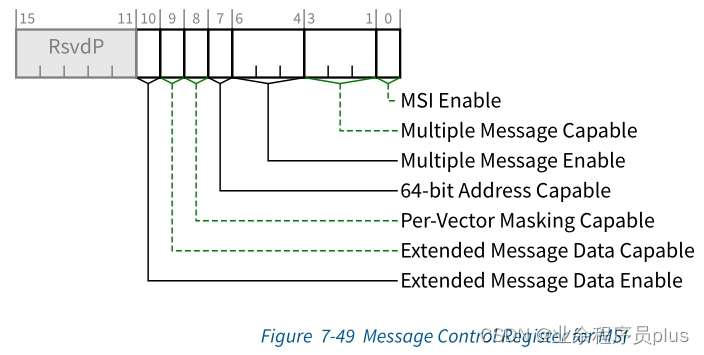

Message Control Register for MSI (Offset 02h)

Message Control寄存器位域的定义如下表所示：

位域	定义	描述	属性
15:11	RsvdP	保留	-
10	Extended Message Data Enable	扩展Message数据使能位，系统软件需要先读取Extended Message Data Capable判断Function是否支持扩展Message数据，若支持再判断是否使能该位	RW/RO
9	Extended Message Data Capable	Function是否支持扩展Message数据	RO
8	Per-Vector Masking Capable	Function是否支持MSI中断Mask和Pending。0表示不支持，1表示支持	RO
7	64-bit Address Capable	Function是否支持64位地址Structure。0表示只支持32位地址Structure，1表示支持64位地址Structure	RO
6:4	Multiple Message Enable	系统软件给Function实际分配的MSI中断数量。系统软件先读取Multiple Message Capable位确定Function请求的中断数量，然后再分配。通常情况下两者相等，若系统中断数量不足，则Multiple Message Enab可能会小于Multiple Message Capable。最多和Multiple Message Capable设置的中断数量一样 000b 1个中断向量 001b 2个中断向量 010b 4个中断向量 011b 8个中断向量 ......	RW
3:1	Multiple Message Capable	Function需要的中断向量数量，按2的n次方对齐，如0表示需要1个中断向量，1表示需要2个中断向量，…，5表示需要32个中断向量，6和7保留。若设备实际上需要3个中断，则需要设置为2。系统软件根据此位域给Function分配MSI中断数量 000b 1个中断向量 001b 2个中断向量 010b 4个中断向量 011b 8个中断向量 ......	RO
0	MSI Enable	MSI中断机制使能位，当MSI或MSI-X使能时，INTx中断将被自动禁止	RW

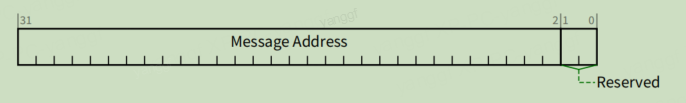

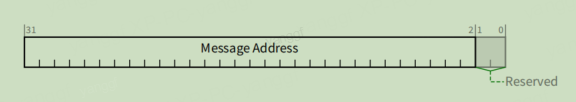

Message Address Register for MSI (Offset 04h)

Bit Location	Register Description	Attributes
1:0	Reserved - 始终返回 0。写操作无效。	RsvdP
31:2	Message Address - 系统指定的消息地址。当 MSI Enable 位被设置时，该寄存器指定用于 MSI 事务的 DWORD 对齐地址（Address[31:2]）。Address[1:0] 保持为 00b。默认值未定义。	RW

Message Upper Address Register for MSI (Offset 08h)

位域位置	寄存器描述	属性
31:0	Message Upper Address - 系统指定的消息高 32 位地址。仅当功能支持 64 位消息地址（即 64-bit Address Capable 为 Set）时实现。对于 PCI Express Endpoint，此寄存器是必须的；对其他功能类型为可选项。<br>若 MSI Enable 位被置位，且该寄存器内容不为 0，则表示使用 64 位消息地址的高 32 位（Address[63:32]）。若内容为 0，则使用 Message Address 寄存器中的 32 位地址。默认值未定义。	RW

Message Data Register for MSI (Offset 08h or 0Ch)

位域位置	寄存器描述	属性
31:0	Message Data - 存放写入 MSI 中断的消息数据。低 16 位包含用于中断识别的 Message ID，高 16 位在启用 Extended Message Data Enable 位（Message Control.bit10）后包含扩展的 Message 数据；否则为保留位（Reserved）。	RW

Extended Message Data Register for MSI (Optional)

位域位置

寄存器描述

属性

15:0

Extended Message Data - 系统指定的消息数据。

此寄存器是可选项：对于未实现 Per-vector Masking 的 MSI Capability 结构，当 Extended Message Data Capable 位为 Set 时必须实现，否则为未定义；

对于实现了 Per-vector Masking 的 MSI Capability 结构，当该能力位为 Set 时也必须实现，否则该寄存器为 RsvdP。

若 Extended Message Data Enable 位被置位，则写入的 DWORD Memory Write 事务会使用此寄存器的高 16 位作为扩展数据；否则，该高 16 位应

Mask Bits Register for MSI (Offset 0Ch or 10h)

位域位置

寄存器描述

属性

31:0

Mask Bits - 存放 MSI 中断屏蔽位。

系统软件可向对应 bit 写 1 来屏蔽该中断，写 0 以启用中断。

仅当 Function 支持 Per-Vector Masking（即 Message Control.bit8 为 1）时实现，否则该寄存器为保留位（RsvdP）。

RW / RsvdP

Pending Bits Register for MSI (Offset 10h or 14h)

位域位置

寄存器描述

属性

31:0

Pending Bits - 存放 MSI 中断 Pending 状态位。

当 Function 触发中断请求后，相应的 bit 会被置为 1。

仅当 Function 支持 Per-Vector Masking（即 Message Control.bit8 为 1）时实现，否则该寄存器为保留位（RsvdP）。

RO / RsvdP

MSI-X Capability and Table Structure

MSI-X的中断机制和MSI类似，都是向主机的某个地址写Message数据以产生中断。但MSI-X每一个中断都有独立的Message Address和Message Data，Message Address和Message Data组成一个中断向量表，同时MSI-X使用了独立的中断Pending表。中断向量表和中断Pending表存放在BAR空间中。因此MSI-X支持的中断数量更多，且不需要中断号连续。

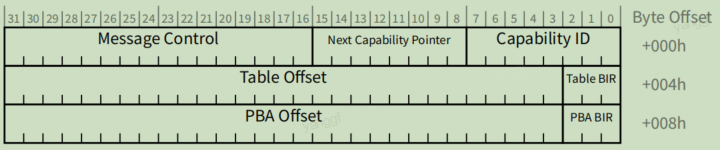

MSI-X Capability Structures

MSI Capability Structures各个寄存器的定义如下表所示：

定义	描述	属性
Capability ID	记录MSI-X Capability的ID号，值为0x11	RO
Next Capability Pointer	存放下一个Capability Structure的偏移地址，0x00表示该Capability是最后一个	RO
Message Control	存放Function使用MSI-X机制进行中断请求的状态与控制信息	-
Table BIR	表示MSI-X中断向量表存放在那个BAR空间中，0-5与BAR0-5对应，若是64位的BAR，则表示低32位BAR的编号	RO
Table Offset	表示该MSI-X中断向量表在对应BAR空间中的偏移地址，偏移地址为32位，低3位为0，按8字节对齐	RO
PBA BIR	表示MSI-X中断Pending表存放在那个BAR空间中，0-5与BAR0-5对应，若是64位的BAR，则表示低32位BAR的编号。通常情况下中断向量表和中断Pending表存放在同一个BAR空间中	RO
PBA Offset	表示该MSI-X中断Pending表在对应BAR空间中的偏移地址，偏移地址为32位，低3位为0，按8字节对齐	RO

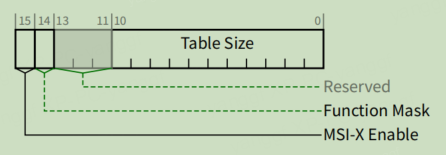

Message Control Register for MSI-X (Offset 02h)

Message Control寄存器位域的定义如下表所示：

位域位置	字段名称	描述	属性
10:0	Table Size	系统软件读取该字段以确定 MSI-X Table 的大小 N，其编码为 N–1。例如返回值为 `000 0000 0011b` 表示表大小为 4 项。	RO
13:11	Reserved	保留字段。读时始终返回 0，写入无效。	RsvdP
14	Function Mask	若设置为 1，则该 Function 的所有中断向量将被屏蔽（即使各向量的 Mask 位为 0）；若为 0，则是否屏蔽取决于各向量的 Mask 位。此位的设置或清除不会影响各个向量的 Mask 位当前值。默认值为 `0b`。	RW
15	MSI-X Enable	设置该位，并且传统 MSI 的 Message Control 寄存器中的 MSI Enable 位为 Clear 时，该 Function 被允许使用 MSI-X 中断方式，且禁止使用 INTx 中断（如支持）。系统配置软件应设置此位以启用 MSI-X。驱动程序不得使用该位来屏蔽 Function 的中断请求。清除该位则禁止使用 MSI-X。默认值为 `0b`。	RW

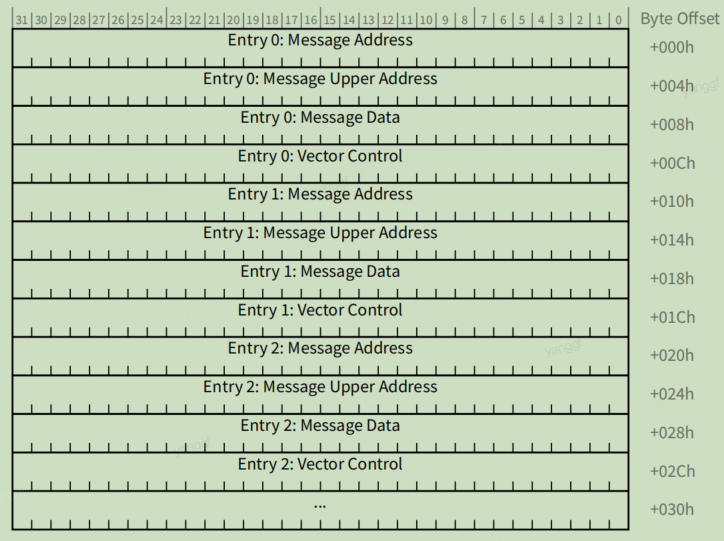

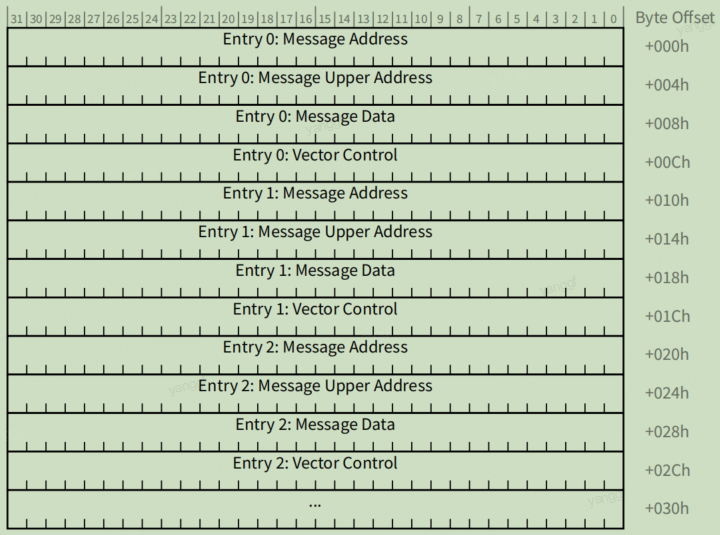

MSI-X Table

MSI-X Table如下图所示。每一个Entry表示一个MSI-X中断向量，占用16字节。一个Entry由4部分组成，分别是Message Address、Message Upper Address、Message Data、Vector Control。

MSI-X Table每个Entry的寄存器定义如下表所示：

定义	描述	属性
Message Address	存放 MSI 存储器写事务目的地址的低 32 位，bit[1:0] 为 0，4 字节对齐，该地址由系统软件分配并设置	RW
Message Upper Address	存放 MSI 存储器写事务目的地址的高 32 位，若为 0 则使用 32 位地址，否则使用 64 位地址，该地址由系统软件设置	RW
Message Data	存放 MSI 存储器写事务携带的数据，总共 4 字节	RW
Vector Control	控制该中断 entry 的行为	-

Message Address Register for MSI-X Table Entries

位域位置

寄存器描述

属性

1:0

保留位（Reserved）- 为确保 DWORD 对齐，软件必须始终将这两位写为 0，否则行为未定义。

默认值为 00b。

这些位可以实现为只读（RO）或读写（RW）。

RO 或 RW

31:2

Message Address - 系统指定的消息低地址。MSI-X Table Entry 中该字段的值用于指定触发中断的 Memory Write 事务的 DWORD 对齐地址的低位部分。

默认值未定义。

Message Upper Address Register for MSI-X Table Entries

位域位置

寄存器名称

描述

属性

31:0

Message Upper Address

表示中断目的地址的高 32 位。

当使用 64 位地址时，该字段必须写入有效值；若只使用 32 位地址，此字段应写入 0。

系统软件应根据平台架构初始化并写入此字段，以组成完整的 64 位目标地址。

Message Data Register for MSI-X Table Entries

位域位置	寄存器描述	属性
31:0	Message Data - 系统指定的消息数据。该字段来自 MSI-X Table Entry，用于构成产生中断的 Memory Write 事务中的 32 位数据负载（payload）。与传统 MSI 不同，该值在事务中不会被 Function 修改，保持固定值。	RW

Vector Control Register for MSI-X Table Entries

位域位置	字段名称	描述	属性
31:24	ST Upper	若 Function 实现了 TPH Requester 扩展能力，且 ST Table Location 为 `10b`，并且 Extended TPH Requester Supported 位为 Set，则该字段为 Steering Tag 的高 8 位，必须为 RW；否则为 RW 或 RsvdP。软件在修改其他字段时应保留其值，避免产生未定义行为。默认值为 `00h`。	RW / RsvdP
23:16	ST Lower	若 Function 实现了 TPH Requester 扩展能力，且 ST Table Location 为 `10b`，则该字段为 Steering Tag 的低 8 位，必须为 RW；否则为 RW 或 RsvdP。软件在修改其他字段时应保留其值，避免未定义行为。默认值为 `00h`。	RW / RsvdP
15:1	Reserved	保留位。默认值为 0。为未来用途保留，软件修改其他字段时应保留这些位原值，否则结果未定义。可实现为 RsvdP 或 RW。	RW / RsvdP
0	Mask Bit	若设置为 1，则禁止该 Function 使用此 MSI-X Table Entry 发送中断消息；<br>若为 0，表示允许发送。<br>注意：若存在配置了相同中断向量的其他 entry，且未被屏蔽，仍可能发送该中断。默认值为 `1b`（即默认被屏蔽）。	RW
