一、系统设计目标与需求分析

在安防、家居、工业监测等场景中，单一功能报警系统已无法满足多维度安全需求。基于单片机的多功能报警系统，核心目标是整合多类型风险监测与灵活报警响应，解决传统报警设备功能单一、误报率高、联动性差的问题。从实际应用需求出发，系统需实现以下核心功能：

• 多风险监测：支持人体入侵检测、烟雾火灾检测、燃气泄漏检测、环境温湿度异常检测
• 分级报警响应：根据风险等级触发不同报警方式（声光报警、短信通知、本地联动）
• 人机交互：通过按键设置报警阈值、布防/撤防，LCD显示实时监测数据与系统状态
• 低误报设计：引入多传感器数据融合算法，减少环境干扰导致的误触发
• 扩展性：预留传感器接口，支持新增监测类型（如水位、门窗开关）

二、系统硬件电路设计

系统以STC89C52RC单片机为控制核心，采用“传感器采集-核心控制-报警执行”三层架构，硬件模块设计如下：

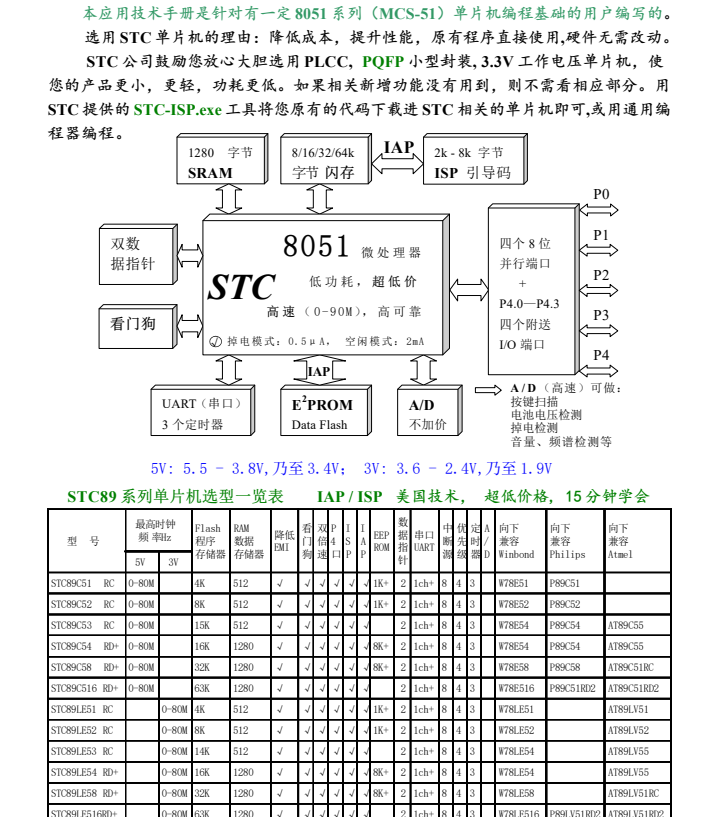

2.1 核心控制模块

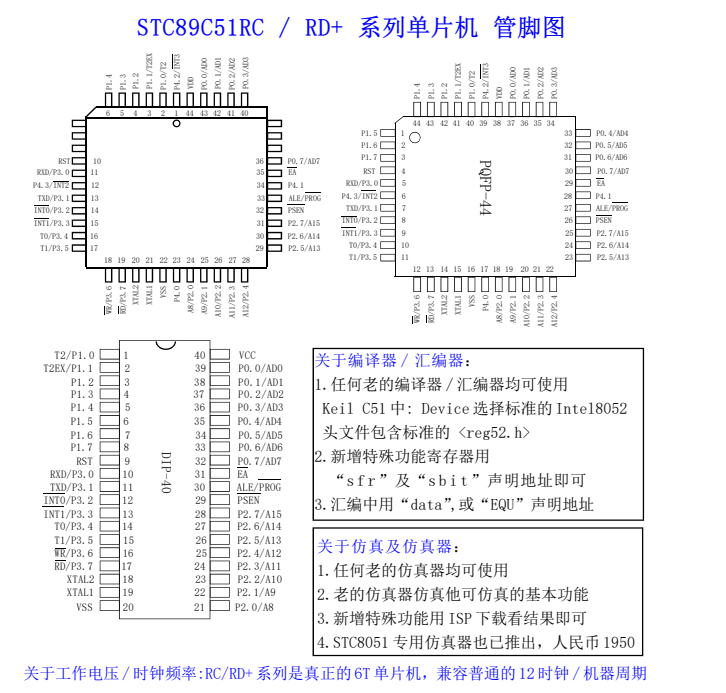

选用STC89C52RC单片机（8K Flash、512B RAM），支持11.0592MHz晶振，确保串口通信（短信模块）与定时器中断（数据采样）的实时性。单片机P0口连接LCD显示模块，P1口接入各类传感器信号，P2口控制报警执行元件，P3口用于串口通信（与GSM模块）和按键输入，通过I/O口扩展实现多模块协同。

2.2 多类型传感器采集模块

针对不同风险类型，设计专用传感器电路，确保信号稳定采集：

• 人体入侵检测：采用HC-SR501红外热释电传感器（连接P1.0），检测距离3~7米，感应角度110°，通过电位器调节检测灵敏度，避免宠物等小物体误触发；
• 烟雾火灾检测：选用MQ-2烟雾传感器（连接P1.1），检测可燃气体（液化气、天然气）与烟雾浓度，通过ADC0832模数转换器将模拟信号转为数字量，阈值可通过程序设置（如浓度＞500ppm触发报警）；
• 温湿度异常检测：集成DHT11温湿度传感器（连接P1.2），测量范围温度0_{50℃、湿度20%}90%RH，精度±2℃/±5%RH，用于监测环境温湿度是否超出预设阈值（如温度＞40℃或湿度＞85%RH）；
• 燃气泄漏检测：采用MQ-4甲烷传感器（连接P1.3），检测浓度范围0.1%~2.0%LEL（甲烷爆炸下限），通过ADC0832采集信号，浓度＞0.5%LEL时触发报警。

2.3 报警执行与联动模块

根据风险等级设计分级响应机制，核心电路如下：

• 声光报警：由红色LED（P2.0）与无源蜂鸣器（P2.1）组成，低风险（如温湿度略超阈值）时LED闪烁，高风险（如烟雾、燃气泄漏）时LED常亮+蜂鸣器高分贝报警（频率2kHz）；
• 短信通知：通过SIM800C GSM模块（串口连接P3.0/RXD、P3.1/TXD），高风险触发时自动发送短信至预设手机号（如“【报警】厨房燃气泄漏，当前浓度0.8%LEL”），支持设置3个紧急联系人；
• 本地联动：预留继电器接口（P2.2控制），可联动排气扇（燃气泄漏时启动）、喷淋装置（火灾时触发）等设备，实现“报警-处置”闭环。

2.4 人机交互与电源模块

• 交互模块：设计4个轻触按键（布防/撤防、设置、+、-，连接P3.2~P3.5），用于切换系统状态、调整报警阈值（如烟雾浓度阈值、温度上限）；1602 LCD显示屏（连接P0口+P2.3~P2.5），显示实时监测数据（如“Temp:26℃ Hum:55%RH Gas:0.2%LEL”）与系统状态（“布防中”/“撤防中”）；
• 电源模块：支持双电源供电——AC 220V经变压器（12V）、整流滤波、LM1117-5V稳压后给系统供电；备用DC 9V锂电池（通过TP4056充电管理），断电后自动切换，确保系统持续工作≥8小时。

三、系统软件程序设计

软件基于Keil C51开发，采用模块化编程思想，核心围绕“多传感器数据处理-风险判断-分级报警”逻辑设计，关键模块如下：

3.1 主程序流程

系统上电初始化（LCD、传感器、GSM模块、定时器）→ 读取EEPROM中存储的报警阈值与紧急联系人→ 进入主循环：

1. 每2秒采集一次传感器数据（DHT11温湿度、MQ-2/MQ-4浓度、HC-SR501状态）；
2. 对采集数据进行滤波处理（去除异常值），与预设阈值比较，判断风险等级；
3. 根据风险等级触发对应报警（声光报警/短信通知/本地联动）；
4. 实时检测按键输入，处理布防/撤防、阈值修改等操作；
5. 每秒更新LCD显示，展示当前监测数据与系统状态。

3.2 核心算法设计

• 数据滤波算法：采用“滑动平均滤波法”处理传感器数据，例如对MQ-2烟雾浓度连续采集5次，去除最大值与最小值后取平均，减少环境波动导致的误报；
• 风险等级判断逻辑：

  风险等级	触发条件	报警方式
  无风险	所有数据在阈值内	无报警，LCD正常显示
  低风险	温湿度超阈值、HC-SR501短时间触发	LED闪烁，无蜂鸣/短信
  高风险	烟雾浓度超阈值、燃气泄漏、入侵持续	LED常亮+蜂鸣器报警+短信通知+联动

• GSM短信发送：通过串口向SIM800C发送AT指令（如“AT+CMGF=1”设置短信模式，“AT+CMGS=138xxxx8888”发送号码），实现报警信息自动推送，发送失败时重试3次。

3.3 人机交互逻辑

• 布防/撤防：短按“布防/撤防键”切换状态，布防时传感器启用监测，撤防时仅保留温湿度显示（报警功能关闭），状态通过LCD与LED指示灯（绿色常亮=布防，熄灭=撤防）提示；
• 阈值设置：长按“设置键”3秒进入设置模式，通过“+/-键”调整各参数（如温度上限从40℃改为45℃），短按“确认键”保存并退出，参数自动存储至AT24C02 EEPROM，断电不丢失。

四、系统调试与性能分析

4.1 硬件调试

• 传感器单独测试：
  • 对HC-SR501：在3米范围内移动人体，检测P1.0口电平是否从低变高，调节灵敏度电位器至无宠物误触发；
  • 对MQ-4：用打火机释放少量甲烷（远离传感器），观察ADC采集值是否随浓度升高而增大，校准阈值至0.5%LEL触发；
• 报警执行测试：人为触发高风险条件（如用烟雾靠近MQ-2），验证LED、蜂鸣器是否正常工作，GSM模块是否成功发送短信（接收延迟≤10秒）。

4.2 软件调试

• 算法验证：通过Keil仿真器单步运行滤波程序，观察处理后的数据是否平滑（波动≤5%）；模拟传感器异常值（如突然跳变至1000ppm），验证系统是否忽略异常值（仅取有效数据平均）；
• 误报率测试：在正常环境下连续运行24小时，记录误报次数（≤1次为合格），调整滤波参数进一步降低误报。

4.3 性能指标

• 响应时间：传感器触发至报警执行≤1秒（声光）、≤10秒（短信）；
• 检测精度：温湿度误差≤±2℃/±5%RH，燃气浓度误差≤±0.1%LEL；
• 误报率：正常环境下24小时误报≤1次；
• 续航能力：断电后锂电池供电≥8小时，报警状态下≥5小时。

五、优化与扩展方向

该系统已实现多场景报警功能，可从以下方向升级：

• 功能扩展：
  • 新增门窗磁控传感器（检测非法开门）、水位传感器（监测厨房/卫生间漏水）；
  • 加入语音模块（如ISD1820），报警时播放语音提示（“燃气泄漏，请立即开窗通风”）；
• 硬件升级：
  • 改用STM32单片机（如STM32F103），提升数据处理速度与接口扩展性；
  • 替换GSM为4G模块（如EC20），解决偏远地区GSM信号弱问题，支持物联网平台接入；
• 智能化优化：
  • 引入“AI误报识别”，通过机器学习区分真实风险（如人体入侵）与干扰（如窗帘飘动）；
  • 开发手机APP，支持远程查看监测数据、手动布防/撤防、修改紧急联系人。

通过优化，系统可适配家庭安防、小型商铺、工业车间等多场景，成为“监测-报警-处置”一体化的安全防护终端。
