Windows Server 2012 R2磁盘存储与文件系统管理关键技术研究与应用

摘要
本研究聚焦于企业级服务器操作系统Windows Server 2012 R2的磁盘存储与文件系统管理核心机制。本文从服务器存储的底层逻辑入手，系统性地阐述了磁盘的物理结构与容量计算原理。在此基础上，深入对比分析了MBR与GPT分区样式的技术特性、适用场景及转换风险，探讨了基本磁盘与动态磁盘在管理架构、扩展性与容错能力上的本质差异。研究重点剖析了动态磁盘下简单卷、跨区卷、带区卷（RAID 0）、镜像卷（RAID 1）及RAID-5卷的配置逻辑、性能表现与容错模型，并量化评估了其存储效率。此外，本文对NTFS与ReFS文件系统的功能特性、安全机制及适用场景进行了对比研究。通过整合图形化磁盘管理控制台与Diskpart命令行工具的实操方法，本研究构建了一套完整的配置与管理流程，并提出了针对性能优化、空间管理及常见故障的解决方案。研究结果表明，根据业务负载、容量需求及容错等级，科学选型与配置磁盘存储架构，能显著提升企业数据服务的可靠性、性能与安全性。本文的工作为系统运维人员提供了具有实践指导意义的技术参考。

关键词： Windows Server 2012 R2；磁盘管理；分区样式；动态磁盘；RAID；文件系统；NTFS；ReFS

---

1. 引言
在企业信息化架构中，服务器的存储子系统是承载业务数据、保障应用连续性的核心基础设施。Windows Server 2012 R2作为一款成熟稳定的企业级操作系统，其内置的磁盘存储与文件系统管理功能，为构建可靠、高效且安全的数据存储环境提供了坚实基础。然而，其技术体系涵盖从物理层到逻辑层的多个抽象级别，配置选项繁多，特性各异。运维人员若缺乏对底层原理与不同技术方案适用性的深刻理解，易导致配置不当，进而引发性能瓶颈、存储资源浪费或数据安全风险。

因此，本研究旨在对Windows Server 2012 R2的磁盘存储与文件系统管理技术进行全面、系统的梳理与实验分析。通过厘清磁盘底层数据组织方式，对比不同分区样式、磁盘类型、卷配置方案及文件系统的技术特征与性能表现，明确其最佳实践与选型原则。本研究不仅为服务器存储配置提供理论依据，还通过详实的操作流程与故障排查方法，为运维实践提供直接的技术指导，对于保障企业业务系统稳定运行具有重要的现实意义。

2. 磁盘存储基础理论与物理结构分析
硬盘作为服务器的主要存储介质，其数据组织遵循标准的物理逻辑模型。理解该模型是进行高级存储配置与管理的前提。

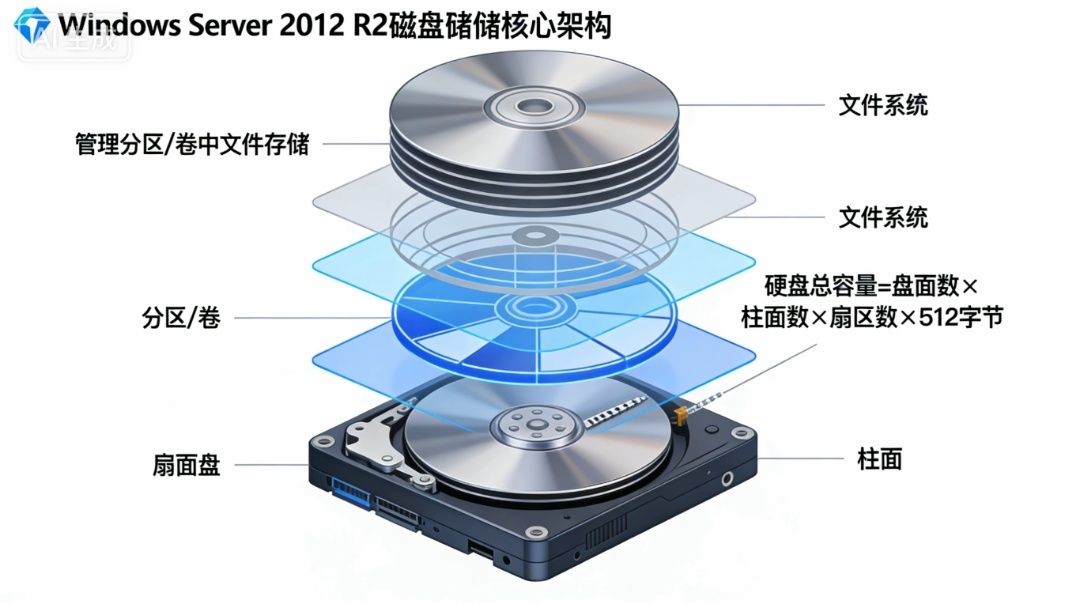

2.1 物理逻辑组件
硬盘主要由以下四个核心物理逻辑组件构成：

• 盘面：覆盖磁性材料的圆形碟片，用于存储数据。单个硬盘通常包含多个盘面，每个盘面对应一个读写磁头。

• 磁道：盘面上以主轴为中心的一系列同心圆轨迹，是数据存储的基本环形路径。

• 扇区：磁道上划分的最小可寻址存储单元，是操作系统进行磁盘读写的基本单位。传统硬盘扇区大小为512字节，现代高级格式硬盘为4096字节。

• 柱面：所有盘面上半径相同的磁道在垂直方向上构成的逻辑集合。数据寻址常以柱面为单位进行。

2.2 存储容量计算模型
硬盘的理论总容量可由以下公式计算：
总容量 = 盘面数 × 柱面数 × 每磁道扇区数 × 扇区大小（字节）
例如，一块具备16个盘面、10240个柱面、每磁道63个扇区的硬盘，其总容量约为：16 × 10240 × 63 × 512 ≈ 5.2 GB。实际应用中，由于制造商采用十进制（1KB=1000B）而操作系统采用二进制（1KiB=1024B）计量，导致标称容量与操作系统识别容量存在轻微差异，此为正常现象。

2.3 主流磁盘接口性能特征
Windows Server 2012 R2支持多种磁盘接口，其性能特征直接影响存储方案选型：

• SATA：性价比高，传输速率适中，适用于普通数据存储或备份。

• SAS：具备更高传输带宽、可靠性与稳定性，支持双端口和热插拔，适用于企业核心业务存储。

• SSD：采用闪存介质，无机械部件，具有极高的随机读写速度与极低延迟，适用于对I/O性能要求苛刻的数据库、虚拟化等场景。

3. 分区样式（Partition Style）对比研究
分区样式定义了磁盘上分区表的结构与寻址方式，是磁盘初始化的首要决策点。

3.1 MBR分区样式
主引导记录分区样式基于传统的BIOS固件设计。

• 容量限制：最大支持2TB磁盘容量。

• 分区数量：最多支持4个主分区，或3个主分区加1个扩展分区（扩展分区内可划分多个逻辑驱动器）。

• 数据结构：分区信息存储于磁盘第一个扇区的主引导记录中，风险集中，损坏可能导致所有分区丢失。

• 适用场景：适用于容量小于2TB的磁盘、传统BIOS系统或需要兼容旧版操作系统的环境。

3.2 GPT分区样式
全局唯一标识分区表基于UEFI固件设计，是MBR的现代替代方案。

• 容量支持：理论最大支持18EB（1EB=10^6TB）的磁盘容量。

• 分区数量：原生支持最多128个主分区，无需扩展分区概念。

• 可靠性：分区表在磁盘首尾均有备份，并采用CRC32校验，容错与恢复能力更强。

• 启动要求：作为系统启动盘时，要求硬件支持UEFI启动模式。

• 适用场景：强烈推荐用于容量大于2TB的磁盘、UEFI系统及所有新部署的服务器。

3.3 选型与转换策略
MBR与GPT的选择取决于磁盘容量、固件接口与兼容性需求。二者可通过Windows磁盘管理工具或Diskpart命令进行转换，但GPT转MBR或MBR转GPT操作均会清除磁盘所有数据，实施前必须完成数据备份。

4. 磁盘类型：基本磁盘与动态磁盘的架构分析
Windows Server将磁盘抽象为两种管理类型，其管理模型与功能集存在显著差异。

4.1 基本磁盘
基本磁盘采用传统的基于分区的管理模型，是操作系统的默认类型。

• 分区类型：包括主分区（可引导）、扩展分区（容器）和逻辑驱动器。

• 特点：管理简单，兼容性极佳，可被所有Windows系统及其他操作系统识别。

• 局限性：无法创建跨磁盘的卷，不支持基于软件的高级功能如条带化、镜像等。调整分区大小通常需要第三方工具或数据迁移。

4.2 动态磁盘
动态磁盘采用基于卷的灵活管理模型，支持高级存储功能。

• 管理单元：以“卷”为基本管理单位，摆脱了主分区数量的限制。

• 核心优势：

  1. 扩展性：支持创建跨越多块物理磁盘的卷。

  2. 灵活性：支持在不丢失数据的情况下动态扩展或收缩卷（受文件系统限制）。

  3. 容错性：支持创建具备数据冗余功能的镜像卷、RAID-5卷。

• 局限性：动态磁盘仅被Windows系列操作系统识别。将动态磁盘转换为基本磁盘需要删除所有卷，导致数据丢失。

4.3 转换逻辑
基本磁盘可无损转换为动态磁盘。逆向转换（动态转基本）则为破坏性操作，必须提前备份数据。在现代实践中，“存储空间”技术常作为动态磁盘的更优替代方案。

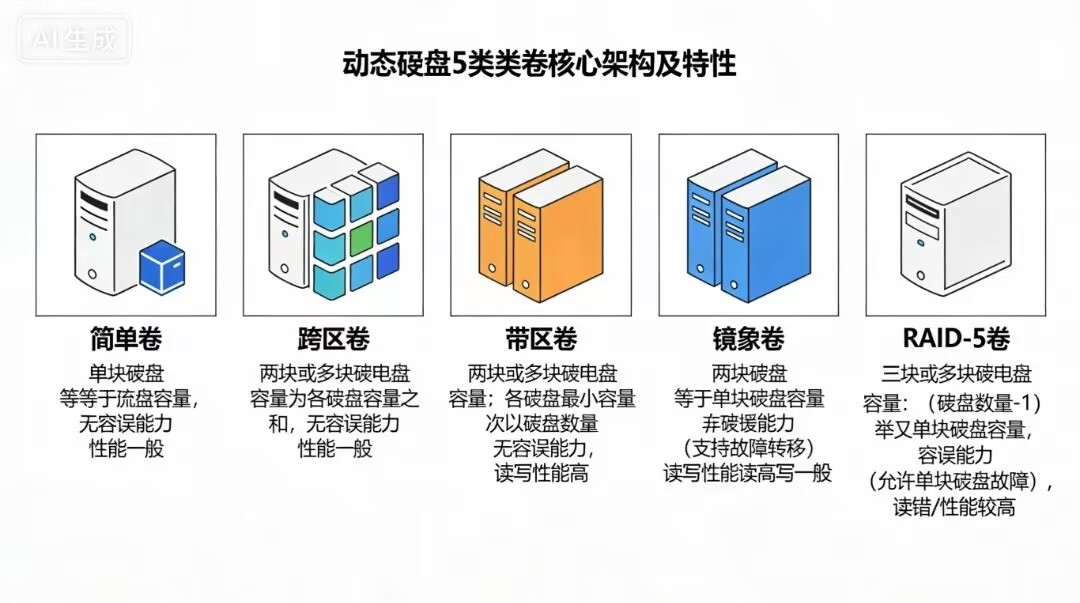

5. 动态磁盘卷配置模型与性能容错分析
动态磁盘的核心价值在于其多样化的卷类型，每种类型在空间利用率、I/O性能和容错能力上构成不同的权衡。

5.1 简单卷

• 描述：创建于单块动态磁盘上的卷，功能类似于基本磁盘的主分区。

• 特性：可后续扩展至同一磁盘或其他磁盘的未分配空间（扩展后变为跨区卷）。无性能提升，无容错能力。

5.2 跨区卷

• 描述：将多块动态磁盘（2-32块）上的未分配空间合并为一个逻辑卷。

• 空间利用：总容量为各磁盘贡献空间之和。

• 数据存储：数据按顺序填充，写满第一块磁盘空间后再写入第二块。

• 风险：任何一块成员磁盘故障将导致整个卷数据丢失。无读写性能提升。

5.3 带区卷

• 描述：将数据以固定大小的条带（Stripe）轮询写入多块磁盘（2-32块），即RAID 0。

• 性能：读写性能近似于单盘性能的N倍（N为磁盘数），是追求极致I/O性能的方案。

• 空间利用：总容量为N × 单盘容量，利用率100%。

• 风险：任何一块成员磁盘故障将导致整个卷数据完全丢失。适用于需要高性能且具备完善独立备份的场景。

5.4 镜像卷

• 描述：将数据完全复制（镜像）到两块动态磁盘上，即RAID 1。

• 容错性：提供高数据安全性，允许单块磁盘故障而不影响数据可用性。

• 空间利用：有效容量为单块磁盘容量，利用率50%。

• 性能：读性能可能略有提升（可从任一磁盘读取），写性能因需写入两次而略有下降。

5.5 RAID-5卷

• 描述：结合条带化与分布式奇偶校验，数据与校验信息交叉存储于三块或以上磁盘中。

• 均衡性：在性能、容量与容错间取得平衡。

• 容错性：可承受单块磁盘故障。

• 空间利用：有效容量为 (N - 1) × 单盘容量，利用率为 (N-1)/N。

• 写惩罚：写入数据时需要计算并更新奇偶校验信息，存在“写惩罚”，写性能低于带区卷。

6. 文件系统选型：NTFS与ReFS的对比研究
文件系统是操作系统管理磁盘上文件存储与访问的规则集合。

6.1 NTFS文件系统
作为Windows Server的默认和主力文件系统，NTFS功能全面。

• 核心优势：

  1. 安全性：支持访问控制列表、文件/文件夹权限、加密文件系统。

  2. 可靠性：支持日志功能、磁盘配额、卷影副本（版本历史）。

  3. 大文件支持：支持最大16TB的单个文件及256TB的卷。

  4. 高级功能：支持压缩、硬链接、符号链接、稀疏文件等。

• 适用性：适用于几乎所有Windows Server场景，尤其是系统卷、应用程序卷及需要复杂权限管理的文件共享。

6.2 ReFS文件系统
弹性文件系统旨在应对超大规模数据集和高可用性需求。

• 核心优势：

  1. 弹性与完整性：内置数据完整性校验器，可自动检测并修复损坏数据。与存储空间结合提供强容错能力。

  2. 可扩展性：专为处理海量数据（理论卷大小达262144 EB）而优化。

  3. 性能：针对大数据块顺序读写和虚拟化工作负载进行了优化。

• 局限性：不支持某些NTFS特性（如EFS、文件压缩、磁盘配额）。不能用作操作系统启动卷。

• 适用性：适用于构建在存储空间之上的大型数据仓库、虚拟化后端存储（如Hyper-V虚拟机文件存储）等对数据完整性要求极高的场景。

7. 实验与管理方法
本研究通过两种主要工具验证上述理论。

7.1 图形化管理
使用“磁盘管理”控制台可直观完成初始化、分区/卷创建、格式化及类型转换等操作。其向导式界面降低了操作门槛，是基础管理的有效工具。

7.2 命令行与自动化管理
通过Diskpart工具和PowerShell的Storage模块可实现高效、可脚本化的管理。

• Diskpart：功能强大但需谨慎使用。关键命令序列示例（创建并格式化分区）：

  bash

  复制
  下载

  diskpart
  list disk
  select disk 1
  create partition primary size=102400
  format fs=ntfs label="Data" quick
  assign letter=E
  exit

• PowerShell：推荐用于现代自动化运维。示例命令：

  powershell

  复制
  下载

  Get-Disk
  Initialize-Disk -Number 1 -PartitionStyle GPT
  New-Partition -DiskNumber 1 -UseMaximumSize -DriveLetter E
  Format-Volume -DriveLetter E -FileSystem NTFS -NewFileSystemLabel "Data"

8. 优化策略与故障排查
8.1 性能与空间优化

• 对机械硬盘定期进行碎片整理，对SSD启用TRIM命令。

• 利用存储分层技术，将热点数据置于SSD。

• 启用NTFS压缩以节省空间，配置磁盘配额以控制用户存储用量。

• 定期清理临时文件与日志。

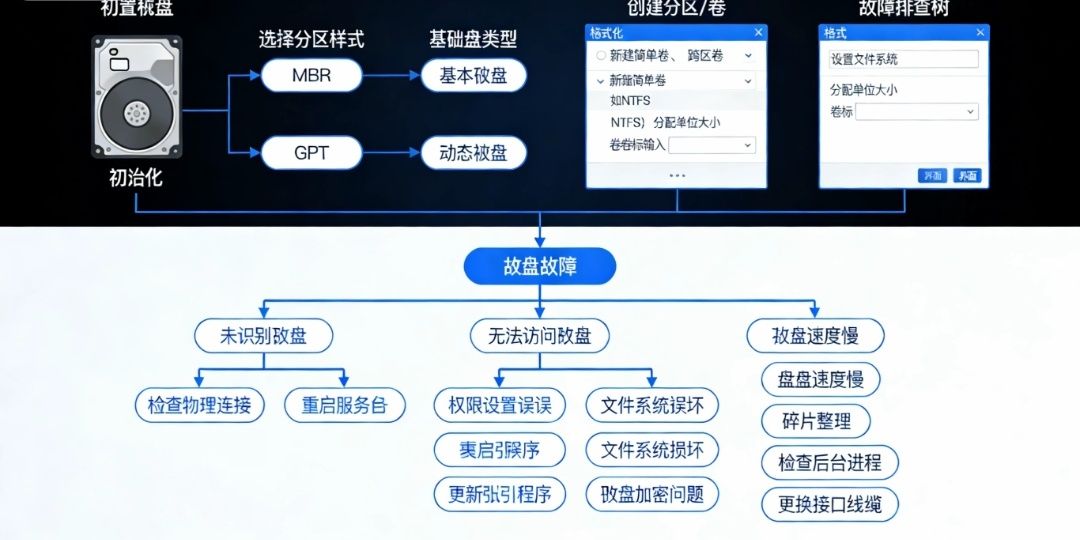

8.2 常见故障排查

• 磁盘未识别：检查物理连接、供电，在磁盘管理中尝试“联机”操作。

• 卷无法访问：检查磁盘状态（是否丢失或脱机）、文件系统错误（使用chkdsk修复）、权限设置。

• 动态磁盘容错失效：及时更换故障物理磁盘，在磁盘管理中“重新激活磁盘”或“修复卷”。

• 空间不足报警：分析存储使用情况，清理文件或扩展卷容量。

9. 结论
Windows Server 2012 R2提供了一套层次化、功能丰富的磁盘存储与文件系统管理解决方案。本研究通过系统性分析表明：

1. 分区样式（GPT）、磁盘类型（动态磁盘/存储空间）、卷配置（镜像/RAID-5）及文件系统（NTFS/ReFS）的选择，是一个基于容量、性能、容错与成本综合权衡的决策过程。

2. 不存在普适的最优配置。对于系统引导卷，推荐采用“基本磁盘+GPT+NTFS”的稳健组合；对于数据存储卷，则应根据业务重要性，在“动态磁盘+镜像卷”或“存储空间+奇偶校验虚拟磁盘”等方案中选择，并配合NTFS或ReFS文件系统。

3. 熟练掌握图形化与命令行两套管理工具，并建立常态化的监控、优化与故障应对流程，是保障企业存储基础设施稳定、高效运行的关键。

本研究的成果为IT运维人员在实际工作中进行科学的存储规划、实施与维护提供了清晰的技术路线图和实践指南。随着存储技术向虚拟化、软件定义方向演进，其底层管理逻辑仍具有重要的参考价值。
