YM310_X09模块AI开发板连接小智AI

介绍

本文档介绍了通过 X09 模组接入小智 AI 系统，成功实现 AI 玩具的语音交互功能。该设备不仅能播报新闻，还具备唱歌、讲故事、回答问题、控制设备等多样化能力，为用户提供丰富的智能交互体验，满足娱乐、生活辅助等多场景需求。

系统框图

在这里插入图片描述

通讯协议

WebSocket 协议

WebSocket总体流程如下图所示：
在这里插入图片描述
HTTP协议

HTTP 协议用于设备与服务器之间的通信，获取验证码。

音频流数据

用户通过麦克风输入声音，设备端采集音频流，经 “Audio 服务 + ES8311” 处理。处理后的音频流通过 WebSocket 上传至小智 AI 服务器。服务器处理后，智能体下行音频流经 WebSocket 返回，设备接收后由 “Audio 服务 + ES8311” 播放，从喇叭输出。

连接小智AI平台

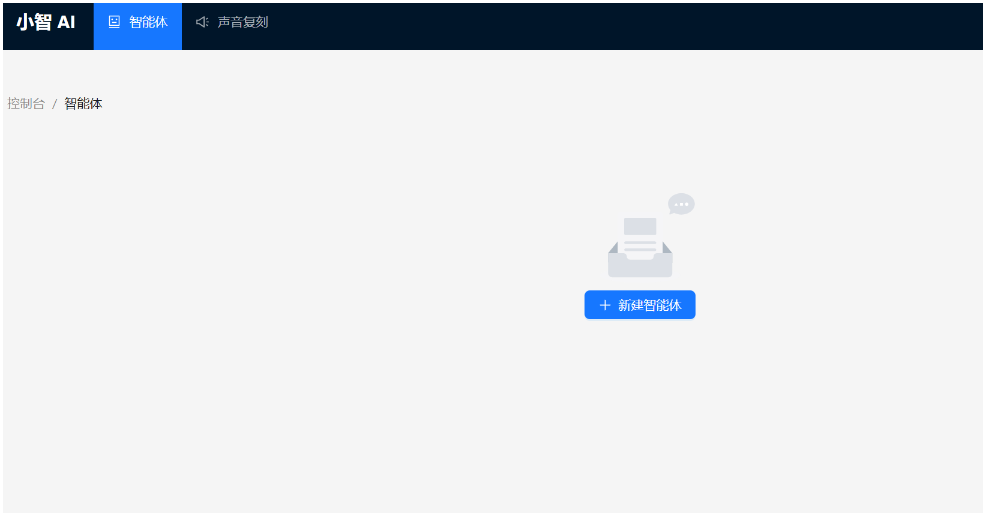

注册登录小智官网
小智官网登陆网址https://xiaozhi.me/login
在这里插入图片描述
新建智能体，配置角色后点添加设备。
用我们demo板测试，第一次使用按键对话会播报验证码，点添加设备输入验证码即可绑定，绑定成功后重启设备即可正常使用。

小智AI源码介绍

小智源码在components/demo/ai_xiaozhi目录下，主要包含以下文件：

原码	功能说明
xiaozhi_main.c	主要功能代码，串联按键、显示、音频播放等逻辑
xiaozhi_server.c	连接AI小智服务器，完成音频数据收发，以及AI接收服务器发送过程来的语音处理文字问题
xiaozhi_display.c	屏幕状态栏更新、文字显示（如不需要此功能，通过宏关闭即可）
xiaozhi_audio.c	完成录音、播放功能
xiaozhi_ota.c	验证码接收功能，OTA升级（待待开发）
xiaozhi_vbat.c	电源管理功能
