理解 uvm_monitor 是掌握UVM“观察-反馈”回路的关键。如果说 driver 是工厂里将图纸变成零件的 “机械臂”，那么 monitor 就是安装在流水线上的“高清摄像头”和“传感器”。

它不参与驱动，只负责被动地、默默地观察 DUT接口上的信号，并将看到的一切翻译成高级的“事务”（Transaction），然后广播给所有关心的人（如记分板、覆盖率收集器）。

📡 Monitor的核心角色：被动的“观察者与翻译官”

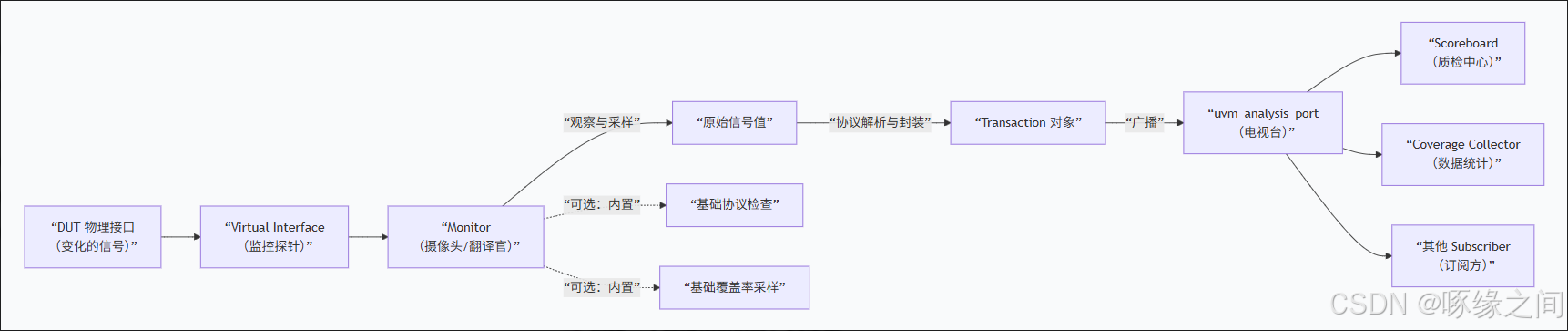

下图清晰展示了 uvm_monitor 在验证平台中的数据流角色及其内部工作流程：

核心职责：实现 “信号级”回到“事务级”的逆向翻译。它需要知道，在特定的时钟沿，当 valid 和 ready 信号同时为高时，addr 和 data 线上的值就构成了一个有效的传输事务。

🛠️ 创建一个标准Monitor：四步法

以下是一个可直接套用的APB总线监视器模板，代码中的注释详细解释了每个步骤：

// 1. 定义监视器类，通常不需要参数化（除非特殊需要）
class apb_monitor extends uvm_monitor; // 注意继承自 uvm_monitor
    `uvm_component_utils(apb_monitor)

    // 2. 声明关键部件
    // 2.1 虚拟接口：观察信号的“探头”
    virtual apb_interface vif;
    // 2.2 分析端口：广播数据的“电视台”。这是Monitor最独特的标志！
    uvm_analysis_port #(apb_transaction) ap;

    // 2.3 配置开关（可选，但很专业）
    bit checks_enable = 1; // 是否进行基础协议检查
    bit coverage_enable = 1; // 是否采样覆盖率

    function new(string name = "apb_monitor", uvm_component parent = null);
        super.new(name, parent);
    endfunction

    // 3. Build Phase：构建部件并获取虚拟接口
    virtual function void build_phase(uvm_phase phase);
        super.build_phase(phase);
        // 3.1 实例化分析端口（必须！）
        ap = new(“ap”, this);
        // 3.2 从config_db获取虚拟接口（和driver获取的是同一个）
        if (!uvm_config_db #(virtual apb_interface)::get(this, “”, “vif”, vif)) begin
            `uvm_fatal(“MON_CFG”, “无法获取虚拟接口！监视器将失明。”)
        end
    endfunction

    // 4. Run Phase (一个task)：核心监控循环
    virtual task run_phase(uvm_phase phase);
        apb_transaction trans; // 用于暂存捕捉到的事务
        super.run_phase(phase);

        // 初始化：可以等待复位释放等
        wait (vif.preset_n == 1);

        forever begin
            trans = apb_transaction::type_id::create(“trans”); // 创建新事务对象

            // 4.1 捕捉一个完整的事务（这是协议相关的核心逻辑）
            capture_transfer(trans);

            // 4.2 （可选）进行基础协议检查
            if (checks_enable) begin
                perform_protocol_checks(trans);
            end

            // 4.3 （可选）采样覆盖率
            if (coverage_enable) begin
                trans.cg.sample(); // 假设事务类内定义了覆盖率组cg
            end

            // 4.4 最重要的一步：通过分析端口广播事务
            `uvm_info(get_type_name(), $sformatf(“监听到事务：%s”, trans.convert2string()), UVM_HIGH)
            ap.write(trans); // 所有连接了这个端口的组件都会立即收到trans的拷贝
        end
    endtask

    // 5. 协议相关的捕捉任务（需要你根据协议具体实现）
    virtual task capture_transfer(output apb_transaction t);
        // 示例：等待APB传输开始（PSEL变高）
        @(posedge vif.pclk iff vif.psel === 1‘b1);

        t.paddr = vif.paddr;
        t.pwrite = vif.pwrite;
        if (vif.pwrite) begin
            t.pwdata = vif.pwdata;
        end

        // 等待ENABLE信号，完成传输
        @(posedge vif.pclk iff vif.penable === 1‘b1);
        if (!t.pwrite) begin
            t.prdata = vif.prdata; // 捕捉读数据
        end
        @(negedge vif.penable); // 等待传输结束
    endtask

    virtual function void perform_protocol_checks(apb_transaction t);
        // 例如：检查地址是否对齐等基础协议违规
        if (t.paddr[1:0] != 2‘b00) begin
            `uvm_warning(“PROT_ERR”, $sformatf(“地址未对齐：0x%0h”, t.paddr))
        end
    endfunction
endclass

🔌 Monitor的灵魂：uvm_analysis_port

这是Monitor区别于Driver最显著的特征，也是UVM实现松耦合、高内聚架构的核心。

• 作用：它是一个广播端口。Monitor不关心谁在听，它只负责在事务发生时“喊一嗓子”（ap.write(trans)）。
• 连接：在**上一级容器（如agent或env）的connect_phase**中，将Monitor的ap连接到其他组件的analysis_export或analysis_imp。

  // 在 my_agent 或 my_env 的 connect_phase 中
  virtual function void connect_phase(uvm_phase phase);
      // 将monitor的端口连接到scoreboard的出口
      m_monitor.ap.connect(m_scoreboard.ap_export);
      // 可以同时连接到覆盖率收集器
      m_monitor.ap.connect(m_coverage.analysis_export);
  endfunction


• 优势：Scoreboard、Coverage Collector等订阅者完全独立于Monitor。你可以轻松增加或移除订阅者，而无需修改Monitor的代码。

⚙️ 工作模式与Agent的关系

无论其父agent是 UVM_ACTIVE 还是 UVM_PASSIVE， monitor 永远都会被创建和运行。

• 在 ACTIVE 模式中，Agent包含driver + sequencer + monitor，Monitor用于观察自己驱动的结果（回环检查）。
• 在 PASSIVE 模式中，Agent仅包含monitor，用于观察其他主体驱动的接口，进行协议合规性检查或系统级数据流追踪。

💎 最佳实践与高级技巧

1. 保持被动与轻量：Monitor绝不驱动任何信号。其内部的协议检查也应是被动断言，只报告违规，不干预运行。
2. 分离关注点：将高级功能检查（如数据一致性）留给scoreboard，Monitor只做最基础的、与协议时序强相关的检查。
3. 处理复杂协议：对于多通道、流水线协议（如AXI），可以在run_phase中**fork多个并行的线程**，分别监视不同通道，最后再汇聚成一个完整事务广播出去。
4. 使用配置开关：像示例中那样，为checks_enable和coverage_enable提供开关，可以通过uvm_config_db在测试层动态关闭，便于调试和提升仿真性能。
5. 事务对象创建：务必在循环内为每个新事务创建新的对象（type_id::create），避免覆盖前一个事务的数据。

总结：uvm_monitor 是验证平台的眼睛和耳朵。一个设计良好的Monitor，通过analysis_port将原始的物理世界与智能的分析世界解耦，是构建自动化、可复用验证环境的基石。

你的下一步：请为你之前的my_transaction和虚拟接口，创建一个my_monitor。暂时忽略复杂的协议捕捉，只需在run_phase中每隔几个时钟周期，就创建一个新事务，并给它的字段赋予任意值，然后通过ap.write()广播出去。最后，在你的my_agent中实例化它，并将其ap端口连接到你的my_scoreboard。当你看到Scoreboard能接收到Monitor发出的事务时，你就打通了UVM的另一条核心数据流 DUT信号 -> Monitor -> Scoreboard。
