这次我们将用 CMake ，配合 STM32CubeMX，解锁更现代、更高效的 STM32 开发姿势。无论你是喜欢 VSCode 的自由，还是 CLion 的拥趸，我这篇 食用指南 都能带你从零搭建一套丝滑的开发环境。

懒人自取：https://github.com/RocksonLee/STM32-Template

---

第一步：食材准备（工具链下载与安装）

这一步是基础，很多人报错都是因为环境变量没配好！

我们需要下载并安装以下工具，并将它们添加到系统的 Path 环境变量中。

⚠️ 重点提示： 所有工具的解压/安装路径，绝对不能有空格，也不能有中文！

核心工具清单

1. ARM GNU Toolchain (交叉编译器)
   把 C 代码编译成 STM32 能跑的机器码，和正常的mingw不同。下载 Windows ZIP 包或 exe，解压/安装。
   下载地址：https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads （选 arm-none-eabi ）。

2. CMake (构建管家)
   生成构建脚本，管理依赖。下载 Windows msi 或 exe，一直 Next 安装。
   下载地址：https://cmake.org/download/ (选 Windows x64 Installer)。

3. Ninja (构建加速器)
   比 Mingw Make 快得多的构建工具。下载zip，解压。
   下载地址：https://github.com/ninja-build/ninja/releases (下载 ninja-win.zip)。

4. OpenOCD (调试与烧录)
   连接调试器（ST-Link/DAPLink）和芯片，用来烧录程序。下载zip，解压。
   下载地址：https://github.com/xpack-dev-tools/openocd-xpack/releases (下载 win32-x64.zip)

5. STM32CubeMX (代码生成)
   这你都不认识？
   下载地址：https://www.st.com/en/development-tools/stm32cubemx.html

配置环境变量 (Path) —— 最关键一步！

装完别急着跑！必须把上述工具的 bin 目录加入系统 Path。

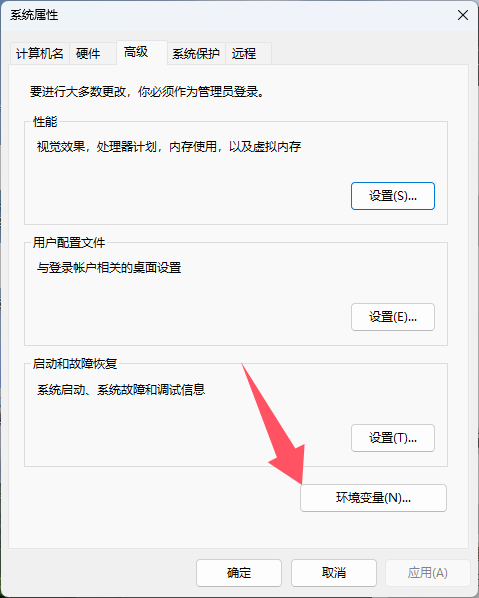

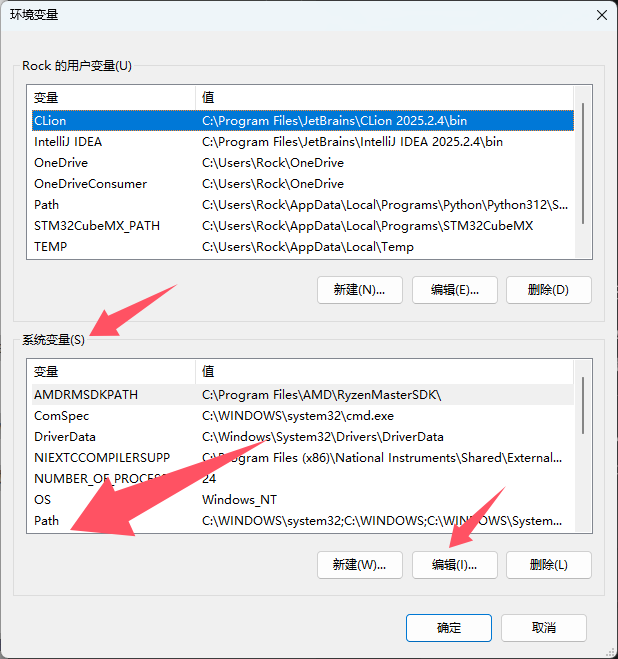

1. Win 键搜索“编辑系统环境变量”。

2. 点击“环境变量” -> 在“系统变量”区域找到 Path -> 点击“编辑”。

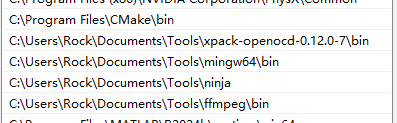

3. 新建并添加以下路径（请根据你的实际安装位置修改）：

• ...\Arm-GNU-Toolchain\bin
• ...\CMake\bin
• ...\Ninja (确保 ninja.exe 在这里)
• ...\OpenOCD\bin

4. 验证：打开 CMD，依次输入以下命令，有版本号输出才算成功：

• arm-none-eabi-gcc -v
• ninja --version
• cmake --version
• openocd -v

---

第二步：底料制作（CubeMX 生成 CMake 工程）

1. 打开 STM32CubeMX，配置好 RCC (HSE/LSE) 和 SYS (Debug Serial Wire)。

2. Project Manager -> Project：
   Toolchain / IDE：一定要选择 CMake。

3. Project Manager -> Code Generator：
   勾选 Generate peripheral initialization as a pair of '.c/.h' files (代码更整洁)。

4. 点击 GENERATE CODE。

---

第三步：注入灵魂（OpenOCD 配置文件）

这是最关键的一步！为了让 VSCode 和 CLion 都能轻松识别调试器，我们在 工程根目录（即 CMakeLists.txt 同级目录）新建一个文件，命名为 openocd.cfg。

将以下内容填入（以 DAPLink + STM32F4 为例）：

# openocd.cfg

# 1. 选择接口 (调试器类型)
# 如果是 ST-Link，改为 source [find interface/stlink.cfg]
source [find interface/cmsis-dap.cfg]

# 2. 选择通信协议
transport select swd

# 3. 设置速度 (单位kHz，建议加上，太快可能不稳定)
adapter speed 5000

# 4. 选择目标芯片 (根据你的型号修改，如 stm32f1x.cfg)
source [find target/stm32f4x.cfg]

提示：如果你用的是 ST-Link，就把第 1 步换成 interface/stlink.cfg 即可。

---

第四步：VSCode 方案（轻量自由）

1. 准备工作在插件市场安装以下插件：

• C/C++ Extension Pack
• CMake Tools
• Cortex-Debug (核心调试插件)

2. 用 VSCode 打开工程

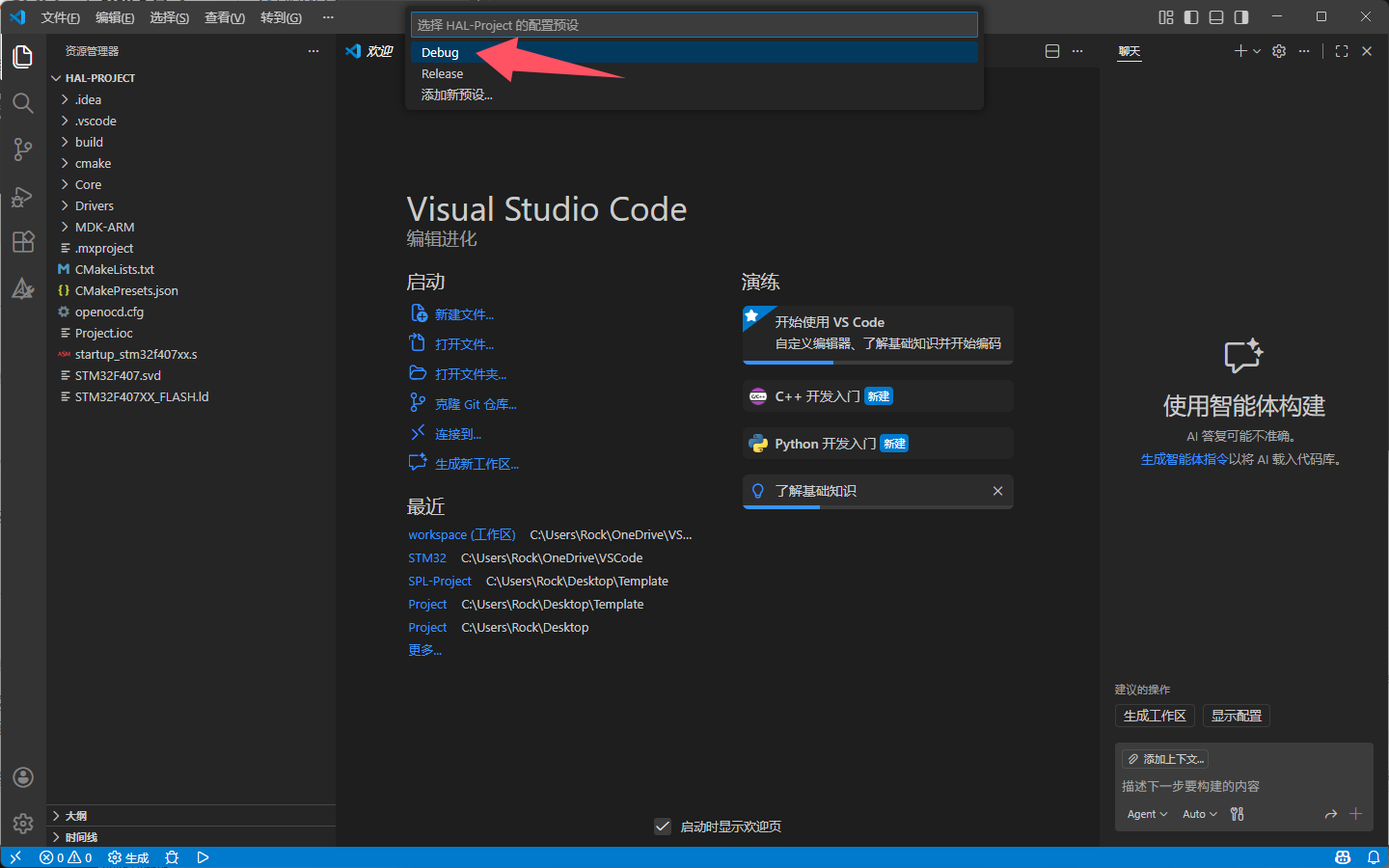

选择预设 Debug，在工程根目录新建一个 .vscode 文件夹 。

3. 配置自动编译 (tasks.json)

为了实现“一键调试前自动编译”，在 .vscode 文件夹下新建 tasks.json：

{
    "version": "2.0.0",
    "tasks": [
        {
            "label": "Build",
            "type": "cmake",
            "command": "build",
            "problemMatcher": "$gcc",
            "group": { "kind": "build", "isDefault": true },
            "detail": "CMake Build Task"
        }
    ]
}

4. 配置调试 (launch.json)

在 .vscode 文件夹下新建 launch.json。注意我们直接引用了根目录的 openocd.cfg，这样就不用写一堆复杂的路径了。

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "STM32 Debug",
            "type": "cortex-debug",
            "request": "launch",
            "servertype": "openocd",
            "cwd": "${workspaceFolder}",

            /* 自动抓取 CMake 生成的 elf 文件 */
            "executable": "${command:cmake.launchTargetPath}",

            "runToEntryPoint": "main",
            "device": "STM32F411", /* 替换你的具体型号 */

            /* 关键点：直接加载根目录的配置文件 */
            "configFiles": [
                "${workspaceFolder}/openocd.cfg"
            ],

            "preLaunchTask": "Build" /* 调试前先自动运行编译任务 */
        }
    ]
}

5. 检验成果

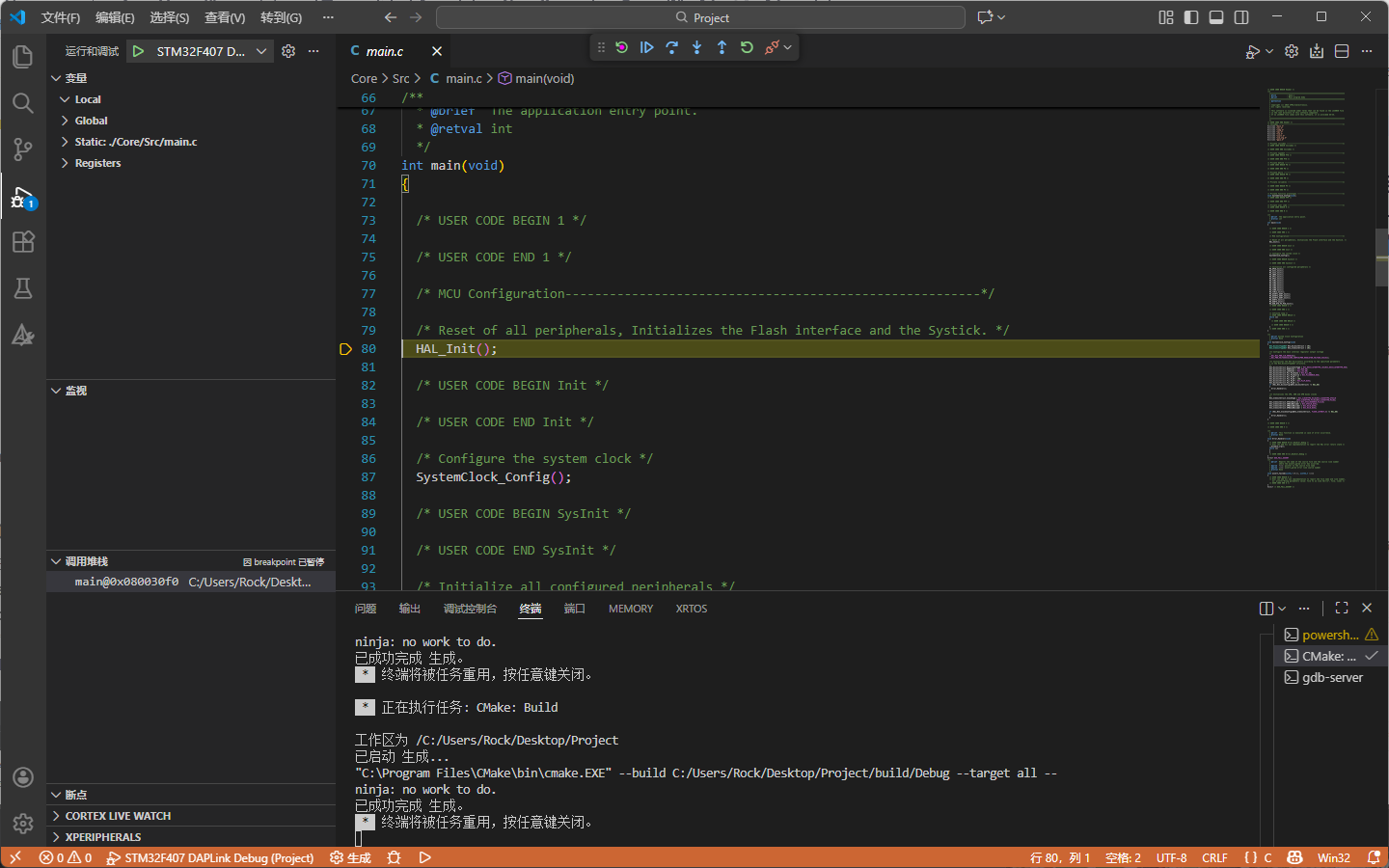

食用方法：按下 F5，VSCode 会自动编译 -> 烧录 -> 停在 main 函数。

第五步：CLion 方案（强大智能）

CLion 对 CMake 支持是原生的，配置更加简单傻瓜化。

1. 用 CLion 打开工程

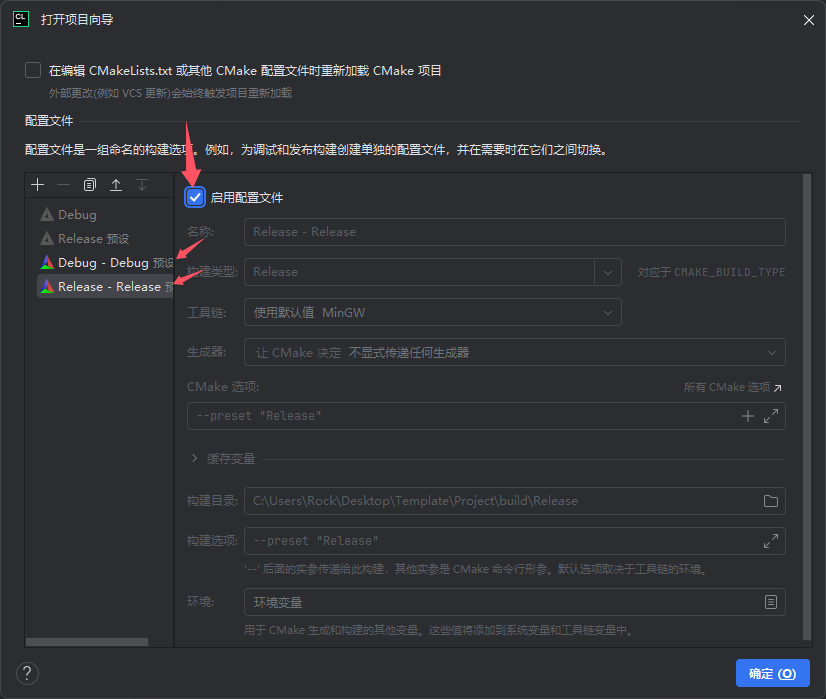

用 CLion 打开工程根目录，调整 CMake 配置文件如图。

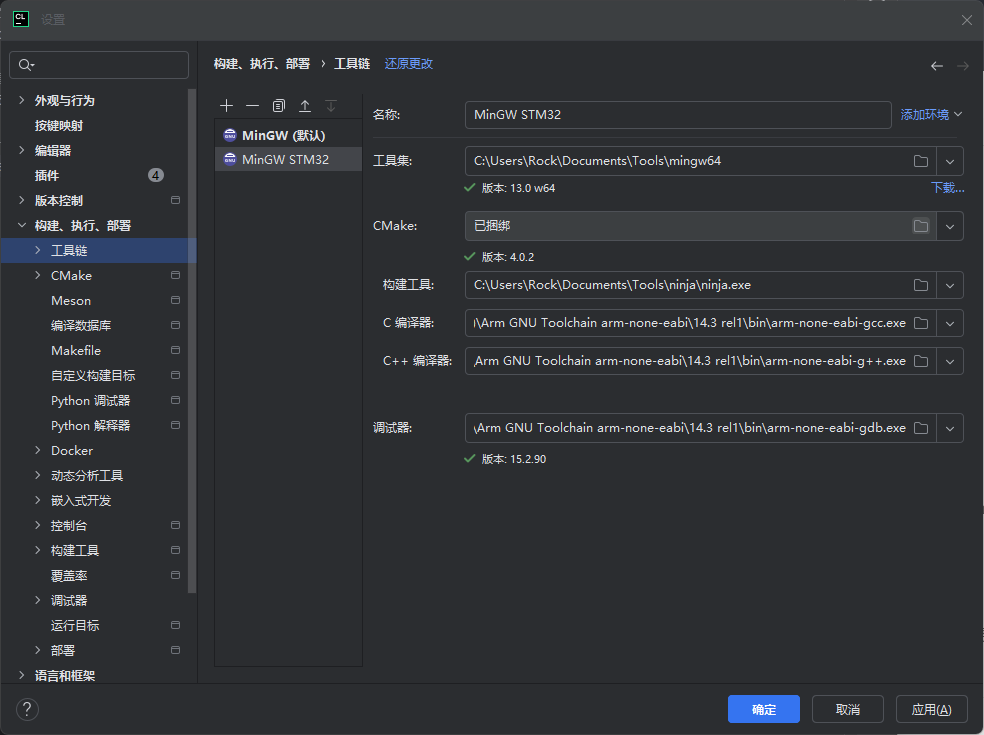

2. 配置工具链 (Settings -> Build -> Toolchains)

新建一个名为 STM32 的工具链：

• C Compiler: 指向 arm-none-eabi-gcc.exe
• C++ Compiler: 指向 arm-none-eabi-g++.exe
• Debugger: 指向 arm-none-eabi-gdb.exe
• Build Tool: 选择 Ninja

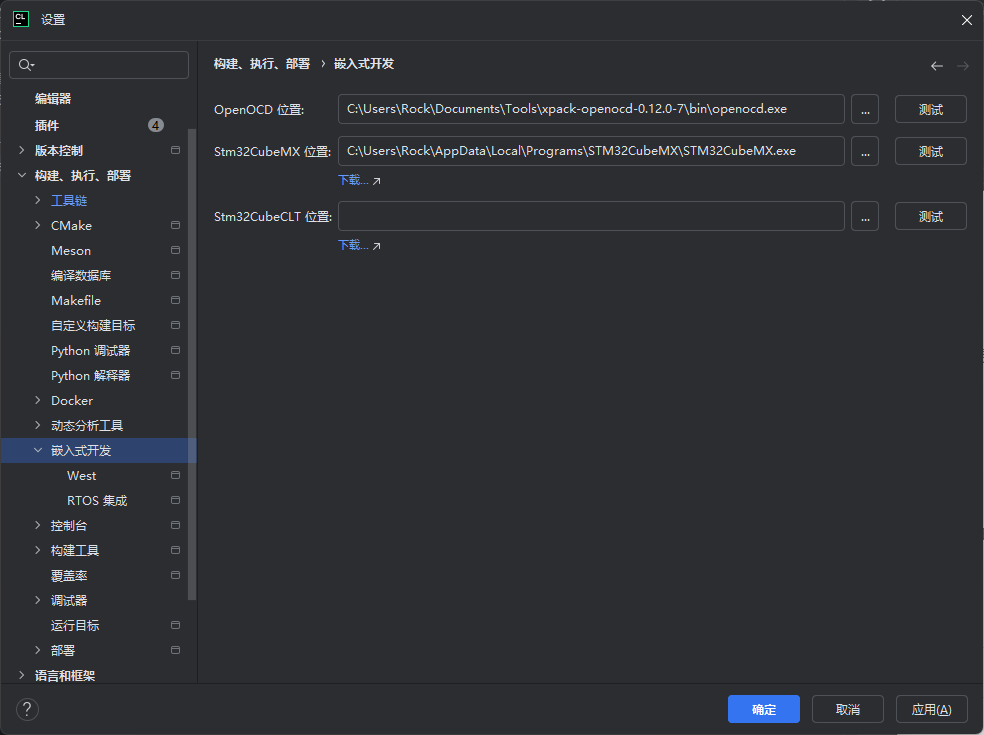

3. 指定 OpenOCD (Settings -> Embedded Development)

• OpenOCD Location: 指向你的 openocd.exe 路径。
• Stm32CubeMX Location: 指向 STM32CubeMX.exe。

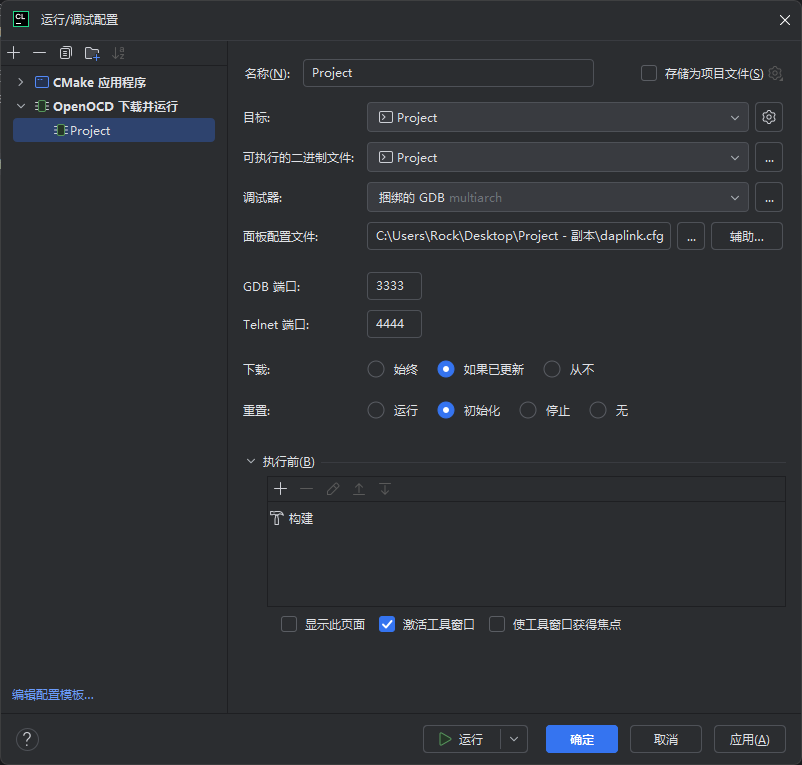

4. 运行配置 (Run Configurations)

CLion 会自动识别 CMake 项目。我们需要调整一下“OpenOCD Download & Run”的配置：

1. 点击右上角运行 -> Edit Configurations。
2. 左侧选择自动生成的 OpenOCD 配置（如果没有，点击左上角 + 新增 OpenOCD Download & Run）。
3. 找到 Board config file 选项。
4. 关键操作：点击右侧的文件夹图标，直接选择我们 步骤三 中创建的根目录下的 openocd.cfg 文件。

5. 检验成果

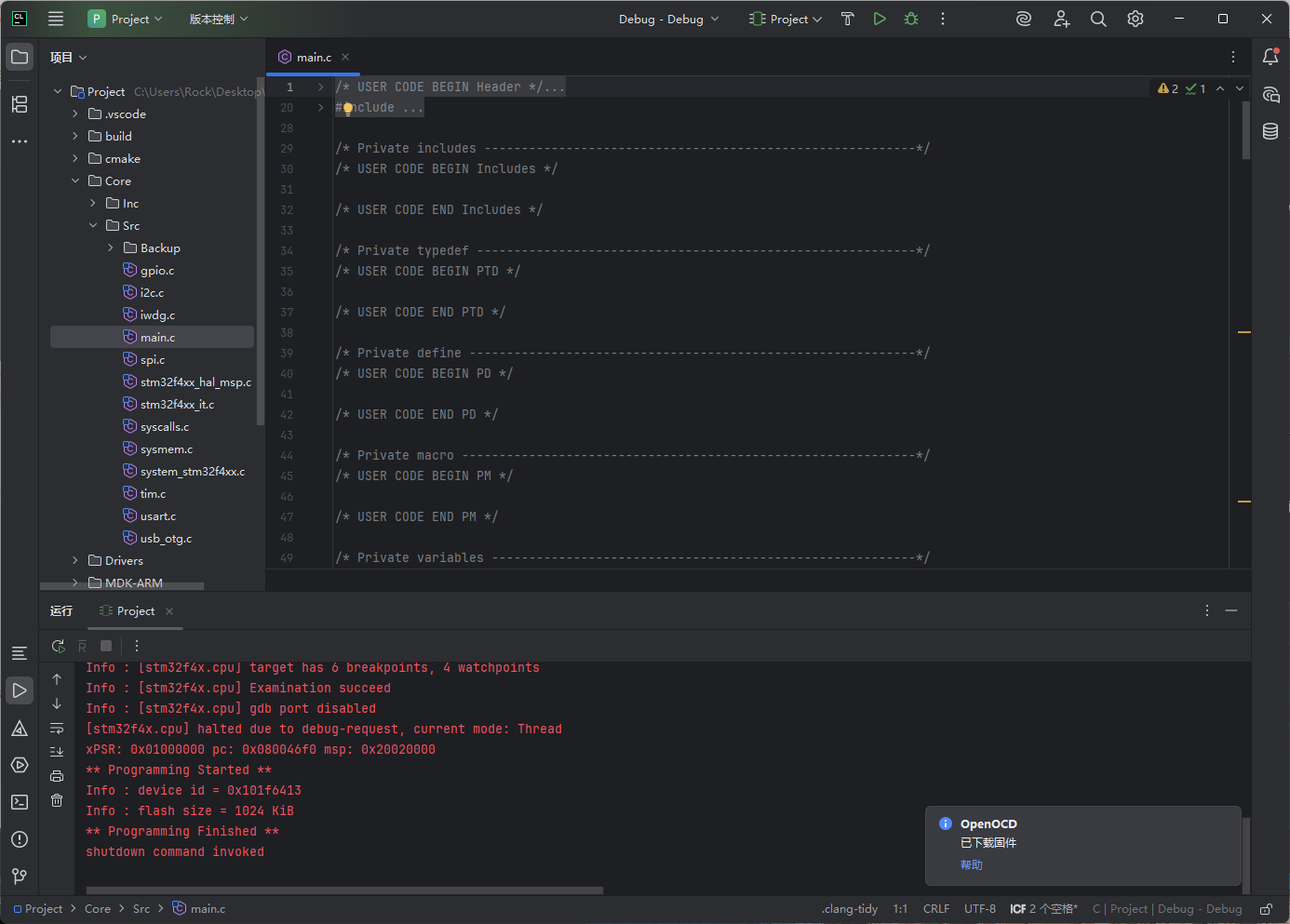

食用方法：点击右上角的绿色小虫子（Debug），CLion 会自动处理一切。

---

进阶技巧：开启上帝视角（配置 SVD 寄存器文件）

调试单片机光看变量怎么行？我们经常需要直接查看 GPIO、定时器、UART 等外设的寄存器状态。这就需要 SVD (System View Description) 文件，它能把冰冷的十六进制地址映射成可读的寄存器名称。

1. 获取 SVD 文件

虽然 Keil 的安装包里有，但我更推荐使用开源社区维护的版本，兼容性更好，且不需要安装庞大的 Keil。

• GitHub 下载地址: https://github.com/modm-io/cmsis-svd-stm32
• 操作：

1. 找到你芯片对应的 .svd 文件（例如 STM32F407.svd）。
2. 下载并把它丢到你的 工程根目录 下（和 CMakeLists.txt 在一起）。

2. VSCode 配置 (launch.json)

在 VSCode 中，我们需要在 launch.json 里显式指定这个文件的路径。Cortex-Debug 插件加载后，在调试栏的 “X PERIPHERALS” 窗口就能看到所有外设了。

打开 .vscode/launch.json，在 configurations 中添加一行 "svdFile"：

{
    "configurations": [
        {
            "name": "STM32 Debug",
            // ... 其他配置保持不变 ...
            "device": "STM32F407",

            /* 【新增】指定 SVD 文件路径 */
            "svdFile": "${workspaceFolder}/STM32F407.svd",

            "configFiles": [ "${workspaceFolder}/openocd.cfg" ]
        }
    ]
}

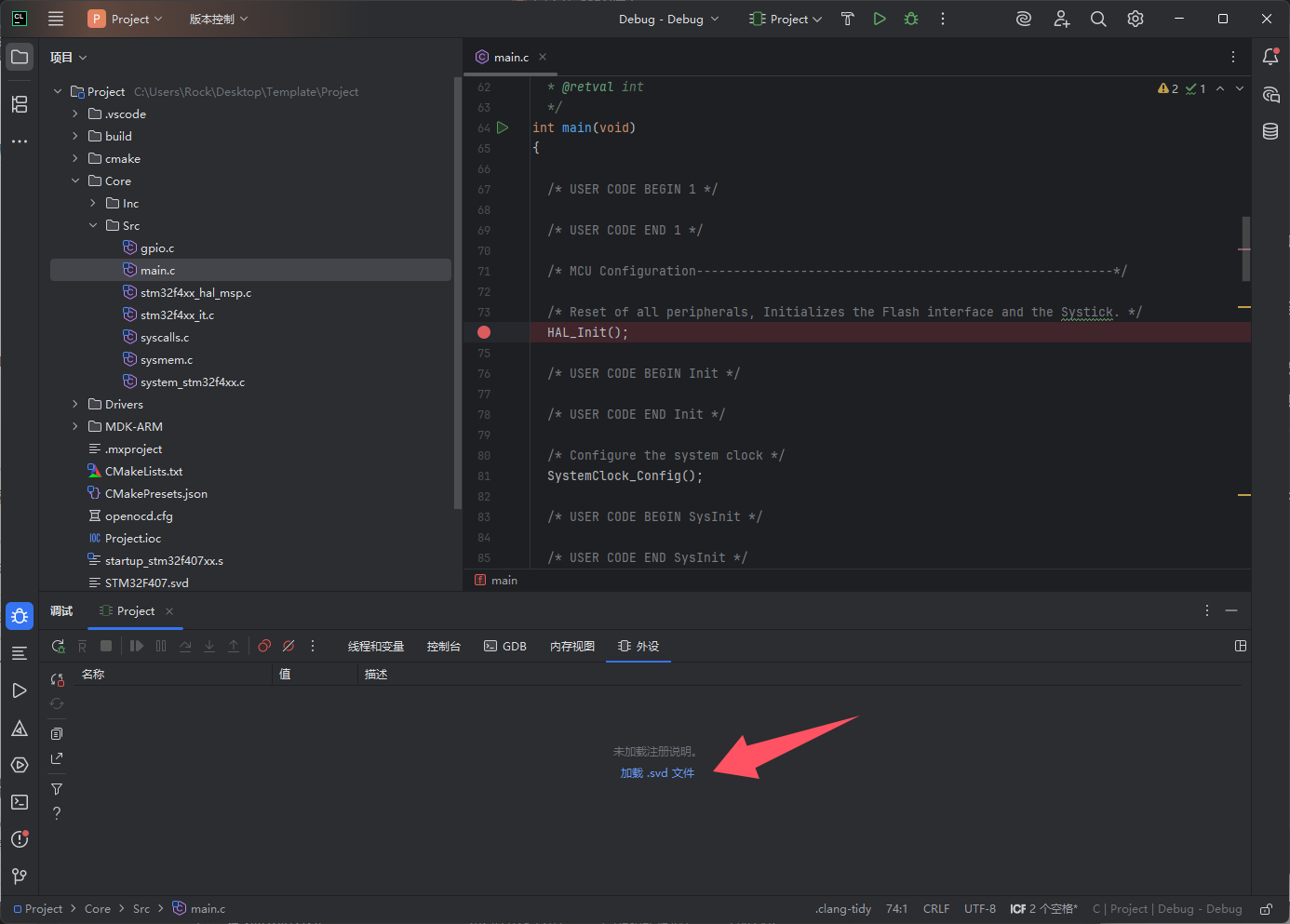

3. CLion 配置 (可视化加载)CLion 的体验非常人性化，不需要改配置文件，直接在界面上点两下即可（也就是你截图里的那个位置）。

1. 进入调试：点击右上角的小虫子开始调试。
2. 打开外设视图：在底部的 Debug 面板中，切换到 “Peripherals” (外设) 标签页。
3. 加载文件：

• 如果没有自动加载，界面中间会出现 “Load .svd file” (加载 .svd 文件) 的蓝色链接（如截图箭头所示）。
• 点击它，选择你工程根目录下的 .svd 文件。

4. 大功告成：现在你可以展开 GPIOA, TIM1 等外设，实时查看每一个寄存器的位（Bit）变化了！

---

避坑指南 (常见报错)

1. 报错 Error connecting DP: cannot read IDR

• 原因：线没接好，或者芯片没有供电。
• 解决：检查杜邦线，确保 GND 均已连接；尝试按住 Reset 键再下载。

2. VSCode 无法生成 build 文件夹

• 原因：CMake 没有正确识别编译器 Kit。
• 解决：按下 Ctrl+Shift+P -> 输入 CMake: Select a Kit -> 选择 [Scan for kits] -> 选中 GCC for arm-none-eabi。

3. OpenOCD 报错 Protocol error with Rcmd

• 原因：VSCode 插件的时序问题。
• 解决：在 launch.json 中尝试把 servertype 改为 external，然后手动在命令行运行 openocd 作为服务端。

---

结语

至此，你已经拥有了一套不输 Keil 的现代化嵌入式开发环境。代码补全、Git 管理、美观的界面……享受开发的乐趣吧！
