深入解析Linux缓存行(Cache Line)与内存不对齐引发的Bus Error硬件异常

目录

1. 技术背景说明
   • 现代CPU缓存架构
   • 内存对齐基本原理
2. 缓存行与内存不对齐的冲突机制
   • 缓存加载过程与Split Access
   • 硬件异常触发条件
3. Linux下的具体案例分析
   • 典型错误场景
   • 内核相关处理机制
4. 问题诊断与解决方案
   • 诊断工具
   • 解决方案与最佳实践
5. 总结
6. 参考文献

---

1. 技术背景说明

1.1 现代CPU缓存架构

现代处理器为了缓解CPU核心频率与主存访问速度之间的巨大鸿沟，引入了多级缓存（Cache）体系。

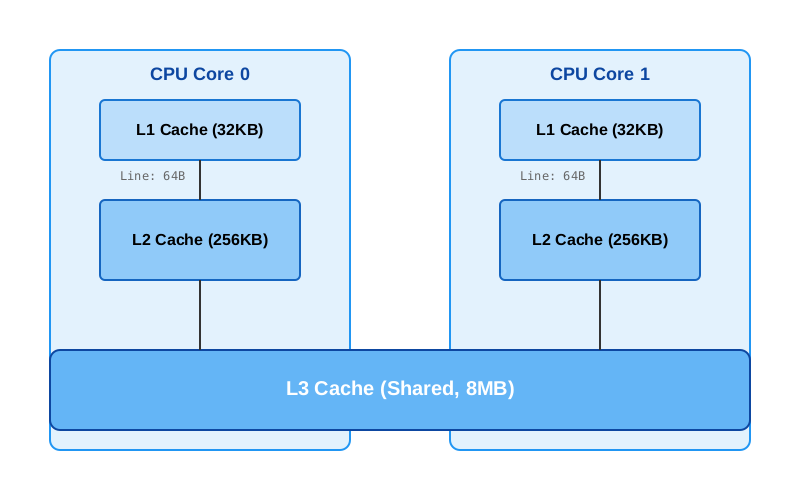

图1：现代多核CPU的三级缓存结构（L1/L2/L3）

• L1 Cache (一级缓存)：分为指令缓存（I-Cache）和数据缓存（D-Cache），通常每核独占，大小约32KB-64KB。
• L2 Cache (二级缓存)：通常每核独占或共享，大小约256KB-1MB。
• L3 Cache (三级缓存)：多核共享，大小可达数MB甚至数十MB。

**缓存行（Cache Line）**是缓存与主存交换数据的最小单位。

• 典型大小：
  • x86_64: 64 Bytes
  • ARMv7/v8: 32 Bytes 或 64 Bytes
  • MIPS: 32 Bytes

内存地址被映射到缓存行中，通常采用**组相联（Set Associative）**映射方式。

图2：缓存行在内存中的映射关系

1.2 内存对齐基本原理

**内存对齐（Memory Alignment）**是指数据在内存中的起始地址是其数据类型大小的整数倍。

• 自然对齐规则：
  • uint8_t (1 byte): 任意地址。
  • uint16_t (2 bytes): 地址 % 2 == 0。
  • uint32_t (4 bytes): 地址 % 4 == 0。
  • uint64_t (8 bytes): 地址 % 8 == 0。

结构体填充（Padding）：
编译器为了保证成员对齐，会在结构体成员之间插入填充字节。

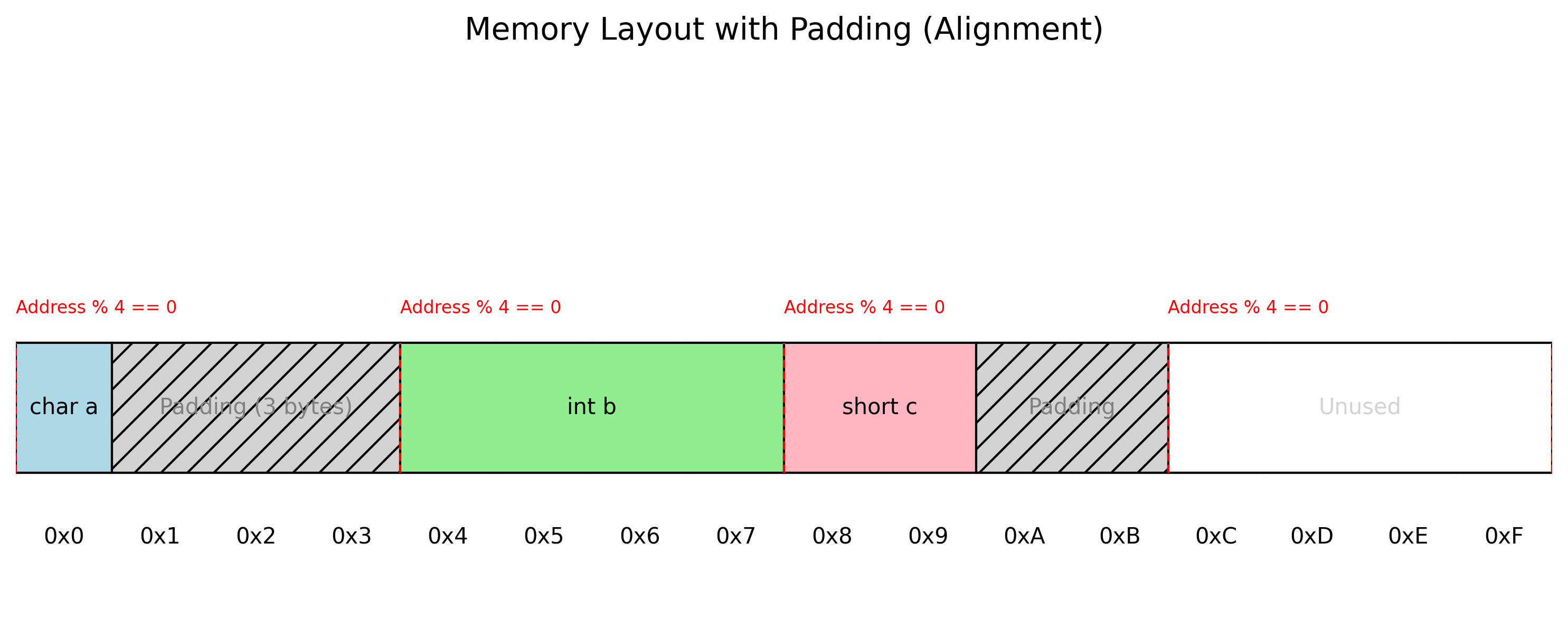

图3：结构体内存布局与填充示意图

---

2. 缓存行与内存不对齐的冲突机制

2.1 缓存加载过程与Split Access

当CPU发起一个内存访问请求时，硬件会首先检查数据是否在L1 Cache中。

• 对齐访问 (Aligned Access)：数据完全落在一个缓存行内。CPU只需加载该行即可获取数据，通常在一个时钟周期内完成（若L1命中）。
• 非对齐访问 (Unaligned Access)：如果数据跨越了两个缓存行的边界，这被称为Split Access。

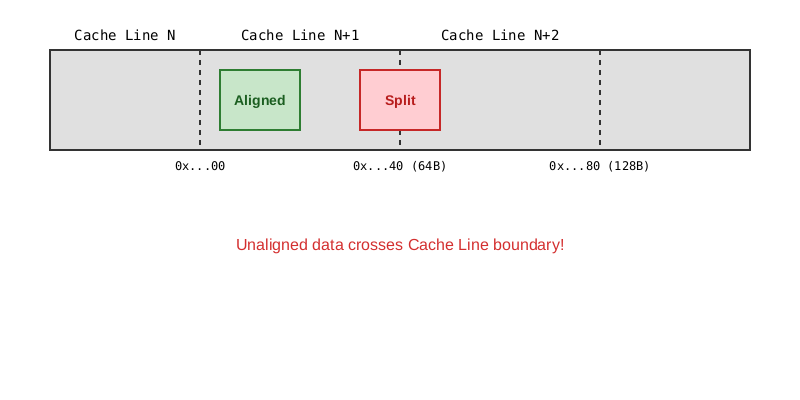

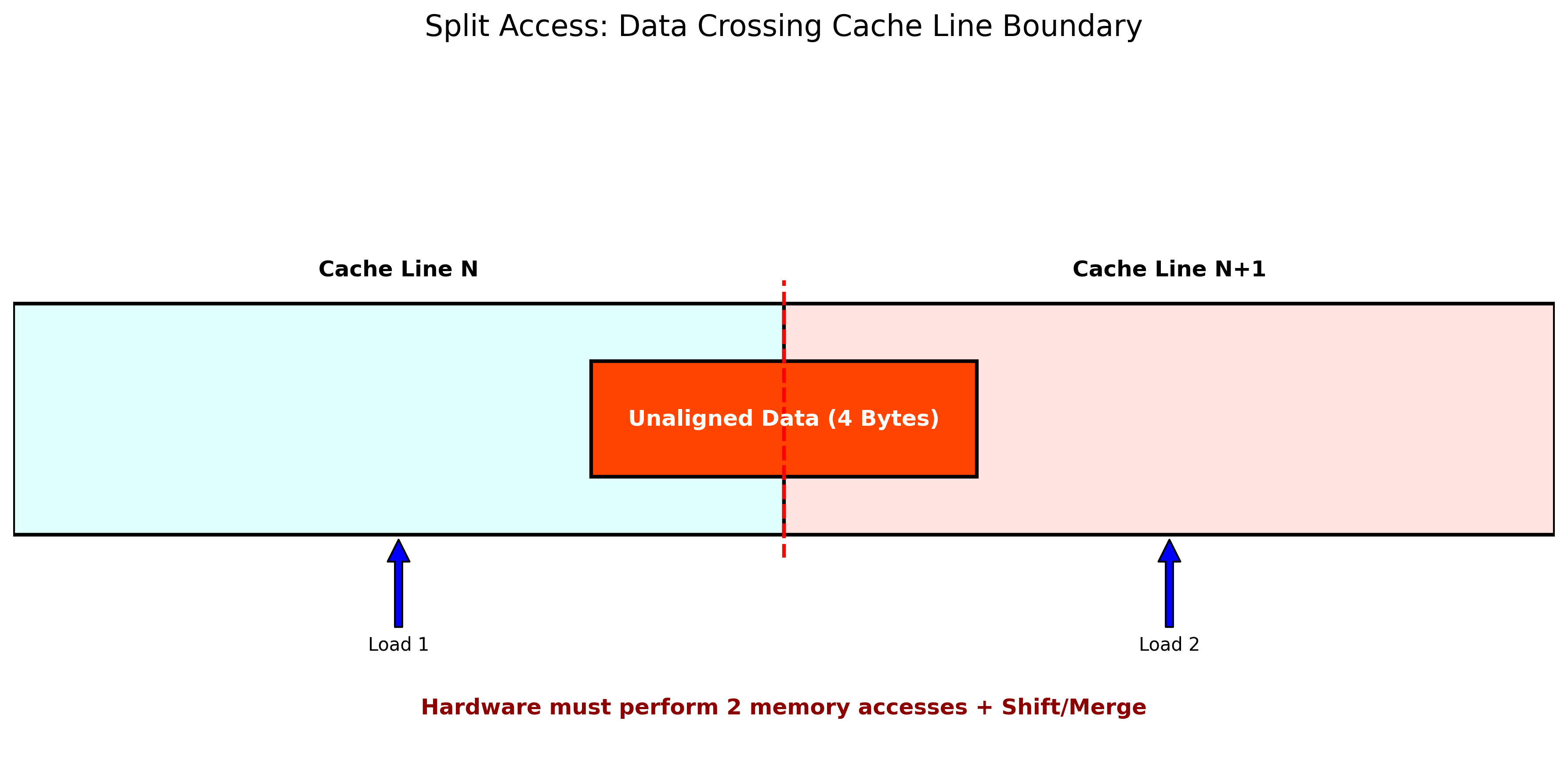

图4：跨缓存行访问的分解操作（Split Access）

硬件处理流程：

1. CPU检测到访问跨越了缓存行边界。
2. 硬件分别发起两次缓存加载请求（Load Line N 和 Load Line N+1）。
3. 将两部分数据在内部寄存器或总线接口单元中进行拼接（Shift & Merge）。
4. 这会导致显著的性能惩罚（至少两倍延迟），且缺乏原子性。

2.2 硬件异常触发条件

并非所有CPU都能自动处理非对齐访问。

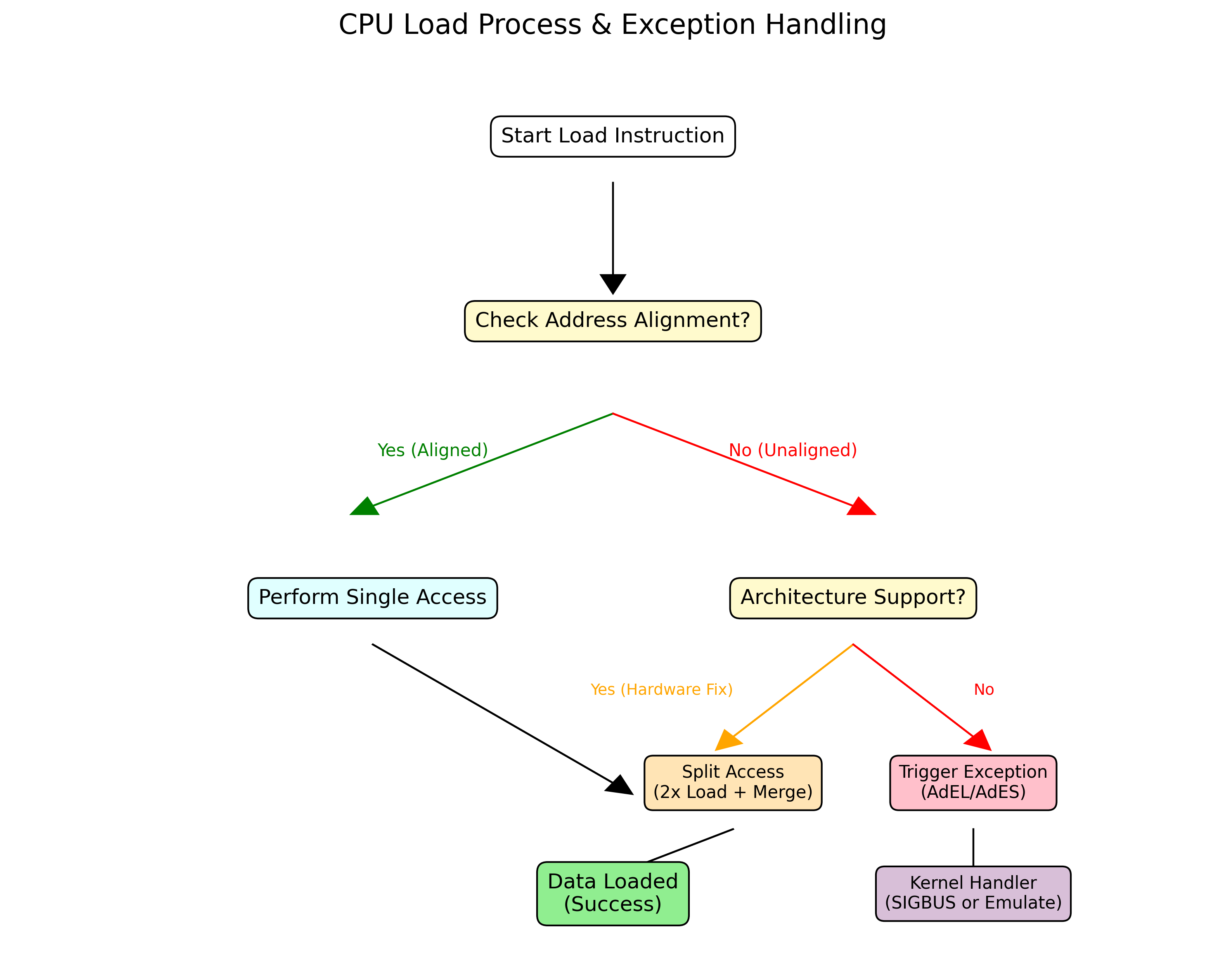

图5：CPU加载过程与异常触发条件

• x86/x64：硬件自动处理大部分非对齐访问（性能有损），但某些SIMD指令（如SSE/AVX的 MOVAPS）要求严格对齐，否则抛出 #GP 异常。
• ARMv7/v8：支持普通指令的非对齐访问，但 LDM/STM（多重加载/存储）或原子指令（LDREX/STREX）要求对齐。
• MIPS/SPARC：传统上不支持非对齐访问。一旦地址未对齐，CPU立即触发 Address Error Exception (AdEL/AdES)。Linux内核会捕获该异常并发送 SIGBUS 信号。

---

3. Linux下的具体案例分析

3.1 典型错误场景

场景一：指针强制类型转换

这是导致Bus Error最常见的原因。将一个 char* 强制转换为 int*，而该地址未对齐。

// 错误示例
char buffer[10];
// 假设 buffer 地址为 0x1001
char *ptr = buffer + 1;
// 强制转换为 int*，地址 0x1002 不是 4 的倍数
int *bad_ptr = (int*)ptr;
*bad_ptr = 0xDEADBEEF; // MIPS/SPARC 上触发 SIGBUS

场景二：Packed结构体定义不当

使用 __attribute__((packed)) 会移除填充，导致成员未对齐。

struct __attribute__((packed)) Packet {
    char flags;     // 1 byte
    int seq_num;    // offset 1 (未对齐！)
};

struct Packet pkt;
// 编译器可能会生成逐字节访问代码，但在某些情况下（如取地址传递）仍可能出错
int *pSeq = &pkt.seq_num; // pSeq 是未对齐指针

3.2 内核相关处理机制

当硬件触发对齐异常时，Linux内核的异常处理流程如下：

1. 异常入口：CPU跳转到异常向量表（如MIPS的 handle_adel）。
2. 内核捕获：内核判断是否为对齐错误。
3. 模拟执行 (Emulation)：
   • 如果配置了 CONFIG_MIPS_EMULATE_UNALIGNED（或类似选项），内核会尝试用软件模拟该指令（读取两个字并拼接）。
   • 这非常慢！且会通过 dmesg 打印警告（unaligned access at ...）。
4. 发送信号：
   • 如果未配置模拟，或通过 /proc 接口禁用了模拟，内核调用 force_sig(SIGBUS, current)。
   • 用户进程收到 SIGBUS，通常默认行为是 Core Dump。

内核配置：

• CONFIG_HAVE_EFFICIENT_UNALIGNED_ACCESS：定义了架构是否支持高效的硬件非对齐访问。
• /proc/sys/kernel/ignore-unaligned-usertrap：控制是否记录非对齐访问日志。

---

4. 问题诊断与解决方案

4.1 诊断工具

• Perf：监控对齐故障事件。

  perf stat -e alignment-faults ./my_app


• Wcast-align：GCC编译警告。

  gcc -Wcast-align -o app app.c


  警告：cast increases required alignment of target type
• dmesg：查看内核日志。

  dmesg | grep "unaligned"


4.2 解决方案与最佳实践

1. 使用 memcpy (推荐)

这是最安全、移植性最好的方法。编译器会将定长 memcpy 优化为高效的指令。

int val;
memcpy(&val, unaligned_ptr, sizeof(int));

2. 编译器属性 aligned

确保变量或结构体按缓存行对齐，避免 False Sharing 和 Split Access。

struct Data {
    int x;
    int y;
} __attribute__((aligned(64))); // 对齐到64字节（常见缓存行大小）

3. posix_memalign

动态分配内存时，使用 posix_memalign 替代 malloc，确保获得对齐的内存块（特别是用于SIMD或DMA时）。

void *ptr;
posix_memalign(&ptr, 64, 1024); // 分配1KB，地址64字节对齐

4. 结构体设计

按成员大小降序排列，既能节省空间（减少Padding），又能自然对齐。

// 好的设计
struct Good {
    long a; // 8 bytes
    int b;  // 4 bytes
    char c; // 1 byte
    // 3 bytes padding
};

---

5. 总结

• Bus Error (SIGBUS) 通常由硬件无法处理的非对齐内存访问引起。
• 性能陷阱：即使硬件或内核支持处理非对齐访问（如x86或内核模拟），跨缓存行访问（Split Access）也会导致显著的性能下降（原子性丧失、总线周期增加）。
• 最佳实践：始终遵守自然对齐规则，谨慎使用指针强转，善用 memcpy 处理序列化数据，并关注编译器的对齐警告。

---

6. 参考文献

1. Computer Systems: A Programmer’s Perspective (CSAPP), 3rd Edition
2. Linux Kernel Source Code: arch/mips/kernel/unaligned.c, arch/arm/mm/alignment.c
3. Intel® 64 and IA-32 Architectures Optimization Reference Manual
