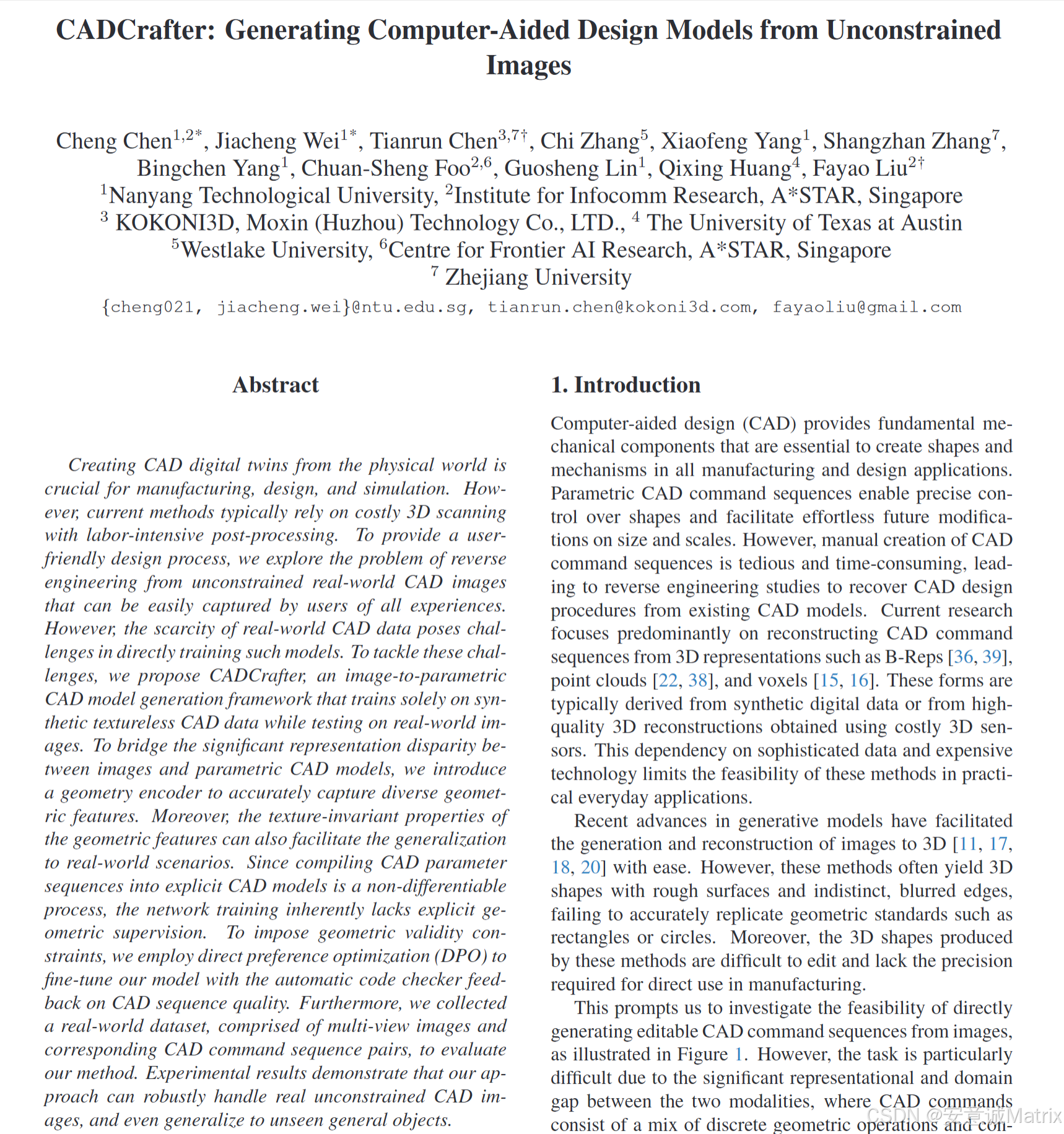

1. 一段话总结

论文提出CADCrafter，一种基于 latent diffusion 的框架，可从无约束图像（单视图/多视图）直接生成参数化CAD命令序列；该框架仅在合成无纹理CAD数据上训练，通过几何编码器（提取深度和法向图特征，缓解合成与真实数据的领域差距）、多视图到单视图知识蒸馏（提升单视图输入鲁棒性）及基于直接偏好优化（DPO）的自动代码检查器（降低无效CAD序列率）解决关键挑战；同时构建RealCAD真实世界数据集（3D打印CAD模型的多视图图像与CAD命令对）用于验证；实验表明，CADCrafter在合成数据集（DeepCAD）和真实数据集（RealCAD）上均优于DeepCAD、Img2CAD等基线，尤其在命令准确率（Acc_cmd最高84.62%）、参数准确率（Acc_para最高73.31%）、中位倒角距离（Med CD最低0.026）和无效率（IR最低0.036） 上表现突出，还能泛化到未见过的通用物体。

---

2. 思维导图（mindmap）

## **CADCrafter：从无约束图像生成CAD模型**
### 一、研究背景与挑战
- 现有CAD逆向工程依赖：昂贵3D扫描、合成3D数据（B-Reps/点云）
- 图像到3D方法局限：表面粗糙、无编辑性、精度不足
- 核心挑战
  - 图像与CAD命令的模态鸿沟（离散操作+连续参数 vs 外观信息）
  - 真实世界数据稀缺（依赖合成数据训练，泛化性差）
  - 单视图输入信息不完整
  - CAD编译器非可微（缺乏几何监督）
### 二、核心框架设计（三阶段训练）
- 阶段1：CAD命令序列编码
  - 命令类型：草图（<SOL>/L/A/R）+  extrusion（E）
  - 处理：参数量化（256级→8位整数）、token化（嵌入维度d_E=256）
  - 组件：Transformer自编码器（编码CAD序列到 latent 向量z，再重建）
- 阶段2：几何条件编码与去噪
  - 几何特征：深度图+法向图（纹理不变，缓解领域差距）
  - 几何编码器：Transformer架构（融合多视图/多模态特征，d_dino=1536）
  - 去噪组件：扩散Transformer（输入z_t/γ(t)/f_m，损失L_diff=||Ω(...) - z0||²）
  - 单视图优化：多视图→单视图蒸馏（损失L_distill=1 - 特征余弦相似度）
- 阶段3：DPO微调（提升几何有效性）
  - 自动代码检查器：CAD编译器（区分valid/invalid latent向量）
  - DPO损失：基于正负样本优化，β=20（保留预训练知识）
### 三、数据集构建
- 训练数据集：DeepCAD（合成机械零件CAD数据，渲染4视图图像×8组）
- 测试数据集：RealCAD（150个3D打印CAD模型，多视图随意拍摄）
### 四、实验验证
- 实验设置
  - 硬件：单RTX6000 Ada GPU
  - 训练参数：自编码器1000轮（lr=2e-4）、扩散模型3000轮（bs=2048，lr=5e-5）、DPO 500轮（10000正负对）
  - 基线：DeepCAD*、HNC-CAD*、Img2CAD、One-2-3-45†、Wonder3D†、TripoSR
- 关键结果
  - 合成数据集（DeepCAD）：Acc_cmd最高84.62%、Acc_para最高73.31%、Med CD最低0.026、IR最低0.036
  - 真实数据集（RealCAD）：性能仅轻微下降，IR最低0.067
- 消融研究
  - 模态影响：Depth+Normal最优（RGB降低泛化性）
  - 组件必要性：几何编码器、多视图蒸馏、DPO均提升性能
### 五、核心贡献与未来工作
- 贡献
  - 提出CADCrafter框架（latent diffusion+几何特征，跨合成-真实领域）
  - 设计DPO代码检查器（提升CAD序列有效性）
  - 支持单/多视图输入，构建RealCAD数据集
- 未来工作：融入制造物理属性、文本编辑功能

---

3. 详细总结

一、研究背景与核心问题

1. CAD技术的重要性：参数化CAD命令序列可精确控制形状且支持编辑，是制造、设计、仿真的核心，但手动创建耗时，需逆向工程从现有数据恢复。
2. 现有方法局限：
   • 逆向工程依赖：昂贵3D传感器获取的高质量3D数据（如B-Reps、点云、体素），实用性低；
   • 图像到3D生成：表面粗糙、边缘模糊（无法复现矩形/圆形等标准几何）、无编辑性，无法满足制造精度；
3. 核心挑战：
   • 模态鸿沟：图像（外观信息）与CAD命令（离散几何操作+连续参数）的表示差异大；
   • 数据稀缺与泛化性：真实世界图像-CAD命令对稀缺，仅用合成数据训练的模型泛化到真实场景效果差；
   • 单视图信息不完整：单张图像无法捕捉3D物体的不可见部分；
   • 几何监督缺失：CAD编译器非可微，无法直接对生成的CAD序列施加几何有效性约束。

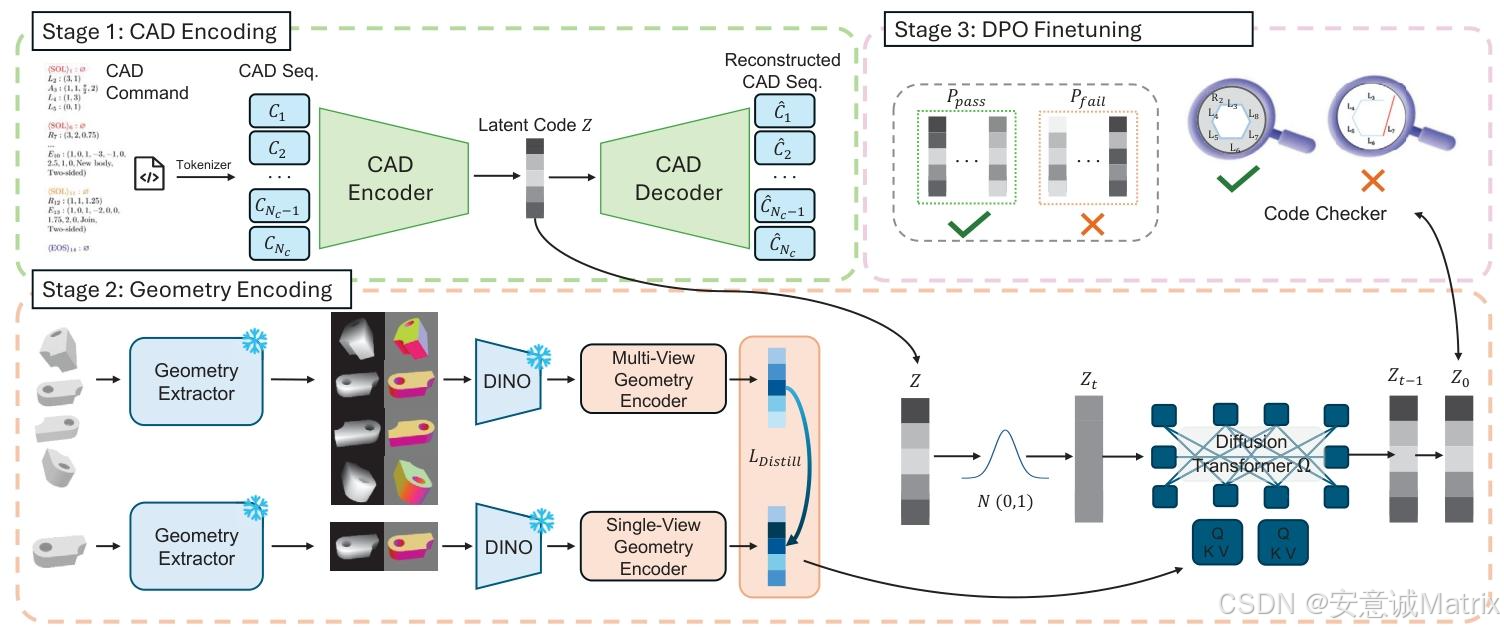

二、CADCrafter框架设计（三阶段训练流程）

2.1 阶段1：CAD命令序列编码（Transformer自编码器）

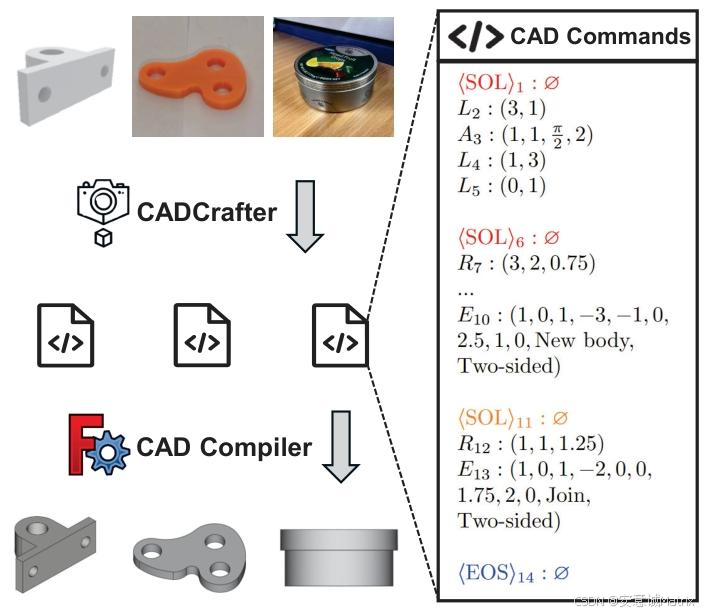

• CAD命令定义：聚焦两类核心命令，覆盖大部分形状表达需求：
  • 草图命令：<SOL>（起始）、L（直线）、A（圆弧）、R（圆），用于构建2D封闭轮廓；
  • extrusion命令：E（拉伸），将2D轮廓提升为3D实体；
• 命令预处理：
  • 参数量化：将连续参数归一化后量化为256级，用8位整数表示；
  • 序列补全：用<EOS>（空命令）将序列补全至固定长度$N_c$；
  • Token化嵌入：每个命令$C_i$的嵌入为$e(C_i)=e_i^{cmd}+e_i^{param}+e_i^{pos}$，其中嵌入维度$d_E=256$（$e_i^{pos}$为位置嵌入）；
• 自编码器功能：将Token化的CAD序列编码为 latent 向量$z$，再通过解码器重建CAD序列，为后续扩散模型提供 latent 空间。

2.2 阶段2：几何条件编码与CAD Latent向量去噪

• 几何特征提取：
  • 选择深度图和法向图作为输入特征（由预训练模型Metric3D提取），原因是二者纹理不变，可缓解合成无纹理数据与真实纹理图像的领域差距；
  • 特征编码：用预训练DINO-V2编码器处理深度/法向图，得到各视图的特征$h_i^{depth}/h_i^{normal}$（维度$d_{dino}=1536$，$i=0-3$表示4个视图）；
• 几何编码器（Transformer架构）：
  • 特征融合：将多视图-多模态特征堆叠并添加可学习模态嵌入，公式为$H=ca{t}_{i=0}^3(h_i^{depth}+e^{depth},h_i^{normal}+e^{normal})$（$H\in {\mathbb{R}}^{8\times d_{dino}}$）；
  • 位置增强：添加旋转位置嵌入（Rotary Positional Embedding），最终输出平均特征$f_m$作为扩散模型的条件向量；
• 扩散Transformer去噪：
  • 输入：带噪声的 latent 向量$z_t$（$z_0$为原始 latent 向量，$t$为随机时间步）、时间步嵌入$\gamma (t)$、几何条件特征$f_m$；
  • 损失函数：直接预测原始$z_0$，损失为${\mathcal{L}}_{diff}={\Vert \Omega (z_t,\gamma (t)|f_m)-z_0\Vert }^2$（$\Omega$为扩散Transformer）；
• 单视图性能优化（多视图→单视图蒸馏）：
  • 方案：冻结预训练多视图几何编码器作为参考，训练单视图编码器时最小化二者特征的余弦距离；
  • 蒸馏损失：${\mathcal{L}}_{distill}=1-\frac{f_s\cdot f_m}{\Vert f_s\Vert \Vert f_m\Vert }$（$f_s$为单视图特征，$f_m$为多视图特征），实现单视图对多视图信息的映射。

2.3 阶段3：基于DPO的CAD代码检查器（提升几何有效性）

• 问题背景：CAD编译器要求严格的几何规则（如封闭2D轮廓），无效序列无法编译，但扩散损失仅对齐分布，无几何监督；
• 自动代码检查器：用CAD编译器作为判断工具，生成多组 latent 向量(z)，解码后区分有效序列（正样本） 和无效序列（负样本）；
• DPO微调：
  • 目标：通过DPO损失优化扩散模型，提升有效序列生成概率；
  • 损失公式：$\log \sigma \left(-\frac{\beta }{2}\left((l_w^2-l_w^{ref2})-(l_l^2-l_l^{ref2})\right)\right)$，其中$\beta =20$（控制与预训练模型的差异），$l_w$为正样本损失，$l_l$为负样本损失，${ϵ}_{ref}$为冻结的预训练扩散模型；
  • 效果：降低无效率（IR），同时保留预训练知识。

三、数据集构建

数据集名称	类型	内容细节	用途
DeepCAD	合成数据集	以机械零件CAD模型为主，为每个模型渲染8组4视图图像（随机仰角+方位角扰动）；单视图训练时随机选1张图像	模型训练（自编码器、扩散模型）
RealCAD	真实数据集	从DeepCAD测试集中选150个CAD模型，用多种材料3D打印，随意拍摄4视图图像（无特定设备/环境要求），构建“多视图图像-CAD命令”对	模型泛化性验证（真实世界场景）

四、实验验证

4.1 实验设置

• 硬件：单RTX6000 Ada GPU；
• 训练参数：
  • 自编码器：1000轮，学习率(2×10^{-4})；
  • 扩散模型：3000轮，批次大小2048，学习率(5×10^{-5})；
  • DPO微调：500轮，使用10000组正负样本对；
• 基线方法：
  • CAD生成类：DeepCAD*（替换点云编码器为图像编码器）、HNC-CAD*（替换条件编码器为图像编码器）、Img2CAD；
  • 图像到3D类：One-2-3-45†（用DeepCAD数据微调）、Wonder3D†（用DeepCAD数据微调）、TripoSR（商用模型）；
• 评价指标：
  • 序列精度：命令准确率（Acc_cmd，%）、参数准确率（Acc_para，%）；
  • 几何相似度：中位倒角距离（Med CD，越小越好）；
  • 有效性：无效率（IR，%，无法编译的序列占比，越小越好）。

4.2 定量结果（关键数据来自Table 1）

数据集	方法	输入类型	Acc_cmd（%）	Acc_para（%）	Med CD	IR（%）
DeepCAD（合成）	CADCrafter	多视图	84.62	73.31	0.026	0.036
	DeepCAD*	多视图	79.62	66.75	0.113	0.106
	Img2CAD	-	80.57	68.77	0.160	0.288
RealCAD（真实）	CADCrafter	多视图	83.18	66.89	0.062	0.067
	DeepCAD*	多视图	54.11	37.27	0.295	0.567
	Wonder3D†	-	-	-	0.125	-

• 结论：CADCrafter在合成和真实数据集上均显著优于基线，尤其在真实场景中，DeepCAD*等基线性能骤降（Acc_cmd从79.62%→54.11%），而CADCrafter仅轻微下降（84.62%→83.18%），泛化性突出。

4.3 消融研究（关键结论来自Table 2、Table 3）

1. 模态影响（Table 2，多视图输入）：
   • 合成数据集：RGB+Depth+Normal精度最高（Acc_cmd=85.18%），但真实数据集上RGB输入导致性能骤降（Acc_cmd=77.92%，IR=26%）；
   • 最优选择：Depth+Normal（真实数据集Acc_cmd=83.18%，IR=6.7%），纹理不变性确保泛化性；
2. 组件必要性（Table 3，单视图输入，DeepCAD数据集）：
   • 无几何编码器（CADCrafter w/o - L_Geo）：Acc_cmd=81.89%→83.23%（下降），证明Transformer几何编码器有效融合多模态特征；
   • 无多视图蒸馏（CADCrafter w/o - L_distill）：Med CD=0.068→0.049（上升），说明蒸馏提升单视图几何精度；
   • 无DPO（CADCrafter w/o - L_dpo）：IR=8.1%→4.2%（上升），验证DPO降低无效率的作用。

4.4 定性结果

• CADCrafter可从合成/真实图像中准确恢复CAD命令，生成可编译的3D模型；
• 对比基线（如DeepCAD*、Wonder3D†）：基线生成的模型表面粗糙、几何不标准（如非正圆/矩形），而CADCrafter生成模型几何精确且支持编辑；
• 泛化性：可处理未见过的通用物体（如日常物品），生成合理CAD序列。

五、核心贡献与未来工作

1. 核心贡献：
   • 提出CADCrafter框架：基于latent diffusion，利用几何特征（Depth+Normal）缓解合成-真实领域差距，直接生成可编辑的CAD命令序列；
   • 设计DPO自动代码检查器：无需人工标注，通过CAD编译器反馈优化模型，提升CAD序列有效性；
   • 支持单/多视图输入：通过多视图到单视图蒸馏，兼顾单视图鲁棒性和多视图精度；
   • 构建RealCAD数据集：填补真实世界图像-CAD命令对的空白，为领域验证提供数据支撑；
2. 未来工作：
   • 融入制造所需的物理属性（如材料强度、重量）；
   • 增加文本引导的CAD编辑功能，提升用户交互性。

---

4. 关键问题

问题1：CADCrafter通过哪些设计缓解了“合成数据训练、真实图像测试”的领域差距？核心原理是什么？

• 答案：主要通过几何特征选择和几何编码器设计缓解领域差距，核心原理是“纹理不变性”和“多模态几何融合”：
  1. 特征选择：放弃RGB图像（受纹理/光照影响大，合成与真实差异显著），选择深度图和法向图作为输入特征——二者仅反映物体几何结构（如表面凹凸、轮廓），与纹理、材质无关，天然对齐合成无纹理数据和真实有纹理图像的几何信息；
  2. 几何编码器：采用Transformer架构，融合多视图（4个视图）和多模态（深度+法向）的几何特征，通过旋转位置嵌入和模态嵌入，更全面地捕捉物体几何结构，减少单一视图/模态的偏差，进一步降低领域差异对模型的影响。

问题2：在CADCrafter中，直接偏好优化（DPO）如何解决“CAD编译器非可微导致的几何监督缺失”问题？具体流程是什么？

• 答案：DPO通过“自动构建监督信号+损失优化”解决几何监督缺失，具体流程如下：
  1. 构建监督信号：用CAD编译器作为自动代码检查器，生成多组由扩散模型输出的latent向量(z)，将其解码为CAD命令序列后，通过编译器判断序列是否可编译——可编译的序列对应“正样本latent向量”，不可编译的对应“负样本latent向量”，无需人工标注；
  2. DPO损失优化：
     • 固定预训练的扩散模型作为参考模型（${ϵ}_{ref}$），避免微调时丢失已有知识；
     • 定义损失函数：通过比较正样本（$z_w$）和负样本（$z_l$）在当前模型（${ϵ}_{\theta }$）与参考模型上的噪声预测损失，优化当前模型使正样本损失更小、负样本损失更大；
     • 正则化：通过参数$\beta =20$控制当前模型与参考模型的差异，确保优化方向不偏离预训练知识；
  3. 效果：最终模型生成的CAD序列无效率（IR）显著降低（如多视图设置下从0.106→0.036），满足CAD编译器的几何有效性要求。

问题3：RealCAD数据集的构建细节是什么？它在验证CADCrafter性能中起到了什么关键作用？

• 答案：
  1. RealCAD数据集构建细节：
     • 数据来源：从DeepCAD测试集中随机选择150个CAD模型，用多种不同材料（模拟真实世界物体的材质差异）通过3D打印制成物理实体；
     • 图像采集：无严格设备/环境要求，用普通设备（如iPhone）随意拍摄每个物理模型的4个视图图像（模拟用户真实使用场景的无约束拍摄）；
     • 数据配对：为每张多视图图像组标注对应的CAD命令序列，形成“多视图图像-CAD命令”对，构建真实世界测试集；
  2. 关键作用：
     • 验证泛化性：解决了现有研究仅用合成数据验证的局限，通过对比CADCrafter与基线在RealCAD上的性能，证明CADCrafter在真实场景中仍能保持高准确率（如Acc_cmd=83.18%），而基线（如DeepCAD*）性能骤降（Acc_cmd=54.11%），凸显其跨领域泛化能力；
     • 贴近实际应用：模拟用户“拍摄物理物体生成CAD模型”的真实需求，为CADCrafter的实用性提供数据支撑，填补了真实世界图像-CAD命令配对数据的空白。
