一、ESP32概述

ESP32是一款功能强大的微控制器,广泛应用于物联网和嵌入式系统开发。

核心特点

  • 双核处理器(大部分型号)

  • 集成Wi-Fi(802.11 b/g/n)和蓝牙(包括BLE)

  • 丰富的外设接口

  • 低功耗设计

  • 高性价比

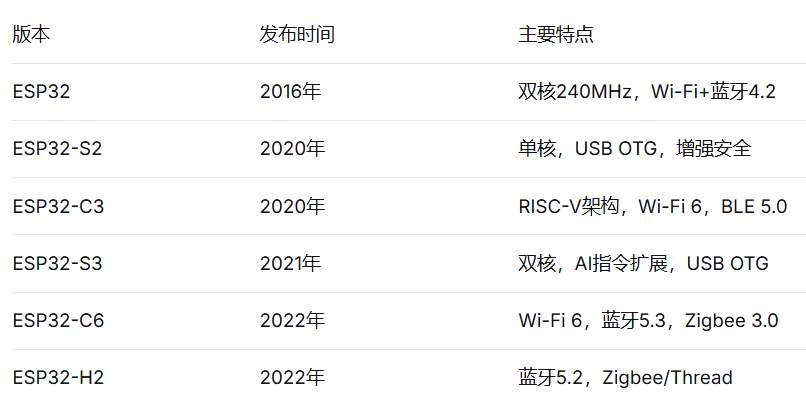

1.1ESP32发展历程

二、ESP32技术规格详解

2.1 ESP32主要型号对比

/**
 * ESP32主流型号技术规格对比表
 */
typedef struct {
    char model[10];         // 型号
    uint8_t cores;          // 核心数
    uint32_t frequency;     // 主频(MHz)
    uint32_t flash;         // Flash大小
    uint32_t sram;         // SRAM大小
    bool wifi;             // Wi-Fi支持
    bool ble;              // BLE支持
    float voltage;         // 工作电压(V)
    uint8_t adc_channels;  // ADC通道数
} ESP32_Model_Specs_t;

// 常见型号规格
const ESP32_Model_Specs_t esp32_models[] = {
    // 经典ESP32系列
    {"ESP32-D0WD", 2, 240, 4096, 520, true, true, 2.7, 18},
    {"ESP32-S2",   1, 240, 4096, 320, true, false, 3.0, 20},
    {"ESP32-S3",   2, 240, 8192, 512, true, true, 3.3, 20},
    {"ESP32-C3",   1, 160, 4096, 400, true, true, 3.3, 6},

    // 模组版本
    {"ESP32-WROOM", 2, 240, 4096, 520, true, true, 3.3, 18},
    {"ESP32-WROVER",2, 240, 8192, 520, true, true, 3.3, 18},
    {"ESP32-PICO",  2, 240, 4096, 520, true, true, 2.7, 18}
};

2.2 硬件架构

┌─────────────────────────────────────────────────────┐
│                    ESP32系统架构                     │
├─────────────────────────────────────────────────────┤
│                                                     │
│  ┌─────────────────────────────────────────────┐   │
│  │           双核Xtensa LX6处理器                │   │
│  │  - 核心1 (PRO_CPU):240MHz                   │   │
│  │  - 核心2 (APP_CPU):240MHz                   │   │
│  │  - 可单独配置频率(80/160/240MHz)           │   │
│  └─────────────────────┬───────────────────────┘   │
│                        │                           │
│  ┌─────────────────────┴───────────────────────┐   │
│  │             系统内存架构                      │   │
│  │  • 内部SRAM:520KB                          │   │
│  │    - 128KB ROM                             │   │
│  │    - 8KB RTC快速内存                       │   │
│  │    - 8KB RTC慢速内存                       │   │
│  │  • 外部Flash:最大16MB                     │   │
│  │  • PSRAM:可选配最大8MB                    │   │
│  └─────────────────────┬───────────────────────┘   │
│                        │                           │
│  ┌─────────────────────┴───────────────────────┐   │
│  │               无线通信模块                    │   │
│  │  • 2.4GHz Wi-Fi (802.11 b/g/n)              │   │
│  │    - 支持Station/AP/混合模式                │   │
│  │    - WPA/WPA2/WPA3安全                      │   │
│  │  • 蓝牙4.2 BR/EDR和BLE                      │   │
│  │    - 经典蓝牙和低功耗蓝牙                   │   │
│  └─────────────────────┬───────────────────────┘   │
│                        │                           │
│  ┌─────────────────────┴───────────────────────┐   │
│  │               丰富外设接口                    │   │
│  │  • GPIO:最多34个                           │   │
│  │  • ADC:2个12-bit SAR ADC (18通道)         │   │
│  │  • DAC:2个8-bit                           │   │
│  │  • I2C:2个                                │   │
│  │  • SPI:4个                                │   │
│  │  • UART:3个                               │   │
│  │  • PWM:16个通道                           │   │
│  │  • 电容触摸传感器:10个                     │   │
│  │  • 霍尔传感器:1个                         │   │
│  │  • 温度传感器:1个                         │   │
│  └─────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────┘

2.3 引脚功能详解

/**
 * ESP32 GPIO引脚功能表
 *
 * 注意:部分引脚有特殊限制,使用前需要确认
 */
typedef enum {
    // 普通GPIO引脚
    GPIO_NUM_0   = 0,   // 引导模式选择(下拉启动,上拉运行)
    GPIO_NUM_1   = 1,   // TX0,串口调试输出
    GPIO_NUM_2   = 2,   // 内部连接LED(某些开发板)
    GPIO_NUM_3   = 3,   // RX0,串口调试输入
    GPIO_NUM_4   = 4,
    GPIO_NUM_5   = 5,   // 引导期间必须为高电平
    GPIO_NUM_6   = 6,   // 内部连接Flash(不可用)
    GPIO_NUM_7   = 7,   // 内部连接Flash(不可用)
    GPIO_NUM_8   = 8,   // 内部连接Flash(不可用)
    GPIO_NUM_9   = 9,   // 内部连接Flash(不可用)
    GPIO_NUM_10  = 10,  // 内部连接Flash(不可用)
    GPIO_NUM_11  = 11,  // 内部连接Flash(不可用)
    GPIO_NUM_12  = 12,  // 引导期间必须为低电平
    GPIO_NUM_13  = 13,
    GPIO_NUM_14  = 14,
    GPIO_NUM_15  = 15,  // 引导期间必须为高电平
    GPIO_NUM_16  = 16,
    GPIO_NUM_17  = 17,
    GPIO_NUM_18  = 18,
    GPIO_NUM_19  = 19,

    GPIO_NUM_21  = 21,  // I2C默认SDA
    GPIO_NUM_22  = 22,  // I2C默认SCL
    GPIO_NUM_23  = 23,
    GPIO_NUM_25  = 25,  // DAC_1
    GPIO_NUM_26  = 26,  // DAC_2
    GPIO_NUM_27  = 27,
    GPIO_NUM_32  = 32,  // ADC1_CH4
    GPIO_NUM_33  = 33,  // ADC1_CH5
    GPIO_NUM_34  = 34,  // 仅输入,无上拉/下拉
    GPIO_NUM_35  = 35,  // 仅输入,无上拉/下拉
    GPIO_NUM_36  = 36,  // 仅输入,无上拉/下拉
    GPIO_NUM_37  = 37,  // 仅输入,无上拉/下拉
    GPIO_NUM_38  = 38,  // 仅输入,无上拉/下拉
    GPIO_NUM_39  = 39,  // 仅输入,无上拉/下拉
} gpio_num_t;

// 特殊功能引脚定义
typedef struct {
    gpio_num_t pin;
    const char* function;
    const char* notes;
} ESP32_Special_Pin_t;

const ESP32_Special_Pin_t special_pins[] = {
    {GPIO_NUM_0,  "Boot/GPIO",      "上拉=运行模式,下拉=下载模式"},
    {GPIO_NUM_1,  "TXD0/U0TXD",     "默认串口调试输出"},
    {GPIO_NUM_2,  "GPIO/LED",       "开发板LED通常接此引脚"},
    {GPIO_NUM_3,  "RXD0/U0RXD",     "默认串口调试输入"},
    {GPIO_NUM_6,  "Flash_CLK",      "内部使用,不要使用"},
    {GPIO_NUM_7,  "Flash_SD0",      "内部使用,不要使用"},
    {GPIO_NUM_8,  "Flash_SD1",      "内部使用,不要使用"},
    {GPIO_NUM_9,  "Flash_SD2",      "内部使用,不要使用"},
    {GPIO_NUM_10, "Flash_SD3",      "内部使用,不要使用"},
    {GPIO_NUM_11, "Flash_CMD",      "内部使用,不要使用"},
    {GPIO_NUM_12, "GPIO/MTDI",      "引导时需为低电平"},
    {GPIO_NUM_15, "GPIO/MTDO",      "引导时需为高电平"},
    {GPIO_NUM_25, "DAC_1/ADC2_CH8", "注意ADC2在Wi-Fi使用时受限"},
    {GPIO_NUM_26, "DAC_2/ADC2_CH9", "注意ADC2在Wi-Fi使用时受限"},
    {GPIO_NUM_34, "ADC1_CH6",       "仅输入引脚"},
    {GPIO_NUM_35, "ADC1_CH7",       "仅输入引脚"},
    {GPIO_NUM_36, "ADC1_CH0",       "仅输入引脚"},
    {GPIO_NUM_37, "ADC1_CH1",       "仅输入引脚"},
    {GPIO_NUM_38, "ADC1_CH2",       "仅输入引脚"},
    {GPIO_NUM_39, "ADC1_CH3",       "仅输入引脚"}
};

三、开发环境搭建

3.1 Arduino IDE开发环境

# Arduino IDE配置步骤
1. 安装Arduino IDE(最新版本)
2. 文件 -> 首选项 -> 附加开发板管理器网址:
   https://espressif.github.io/arduino-esp32/package_esp32_index.json
3. 工具 -> 开发板 -> 开发板管理器 -> 搜索"esp32"
4. 安装"ESP32 by Espressif Systems"
5. 选择对应开发板型号
6. 开始编程!

3.2 PlatformIO开发环境

# platformio.ini 配置文件示例
[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino
monitor_speed = 115200

# 启用PSRAM支持
board_build.arduino.memory_type = qio_opi

# 启用调试
build_type = debug

# 库依赖
lib_deps =
    bblanchon/ArduinoJson@^6.19.4
    knolleary/PubSubClient@^2.8

# 上传设置
upload_port = COM3  # Windows
; upload_port = /dev/ttyUSB0  # Linux/Mac
upload_speed = 921600

关键性能参数

  • 功耗管理:多种低功耗模式(深度睡眠电流约5μA)
  • 计算能力:支持DSP指令集和硬件加速加密(AES/SHA-2)
  • 无线性能:最大传输速率150Mbps(Wi-Fi),蓝牙通信距离约100米

四、总结

典型应用场景

  • IoT设备:智能家居传感器、远程控制节点
  • 穿戴设备:蓝牙手环、健康监测装置
  • 工业应用:无线数据采集、设备状态监控

生态与社区支持

  • 开源项目:常见于GitHub上的物联网解决方案
  • 开发资源:乐鑫官方文档、社区论坛(如ESP32.com)
  • 商业产品:第三方模块(如ESP32-WROOM、ESP32-CAM)

与其他芯片对比

  • ESP32 vs ESP8266:双核优势、蓝牙支持、更丰富的外设
  • ESP32 vs STM32:无线集成能力与成本差异
  • ESP32 vs Nordic nRF52:侧重Wi-Fi与侧重蓝牙的架构差异

未来发展趋势

无论是初学者还是专业开发者,ESP32都是一个值得深入学习和使用的优秀平台。通过本文的全面介绍,希望您能对ESP32有更深入的了解,并成功应用于您的项目中,通过理论结合实践,逐步掌握ESP32的多功能特性,可高效开发复杂的物联网解决方案。

  1. AI集成: ESP32-S3的AI指令扩展

  2. 更低功耗: 新一代芯片功耗优化

  3. 更多无线协议: Wi-Fi 6、蓝牙5.3、Zigbee支持

  4. 安全增强: 硬件加密、安全启动
