一，urdf

resources\robots\go2

Solidworks转URDF

sw_urdf_exporter - ROS Wiki

要解读 Go2（Unitree 的四足机器人）的 URDF（Unified Robot Description Format，统一机器人描述格式）内容，我们需要先明确 URDF 的核心作用：它是一种 XML 格式文件，用于描述机器人的结构组成（连杆、关节）、物理属性（质量、惯性）、外观（视觉模型）和碰撞边界（碰撞模型）等，是机器人仿真（如 Gazebo）和运动规划的基础。


Go2 URDF 的核心组成部分

Go2 作为四足机器人，其 URDF 结构围绕 “躯干 + 四条腿” 的对称结构展开，核心元素包括<robot>根节点、<link>（连杆）、<joint>（关节），以及辅助元素<material>（材料）、<inertial>（惯性）等。以下是各部分的典型解读：

1. 根节点 <robot>

URDF 文件的根节点，通常包含机器人名称，例如：

xml

<robot name="go2">
  <!-- 所有连杆、关节、材料等均在此节点下 -->
</robot>

name="go2"直接标识了机器人模型的名称，用于后续仿真或代码中引用。

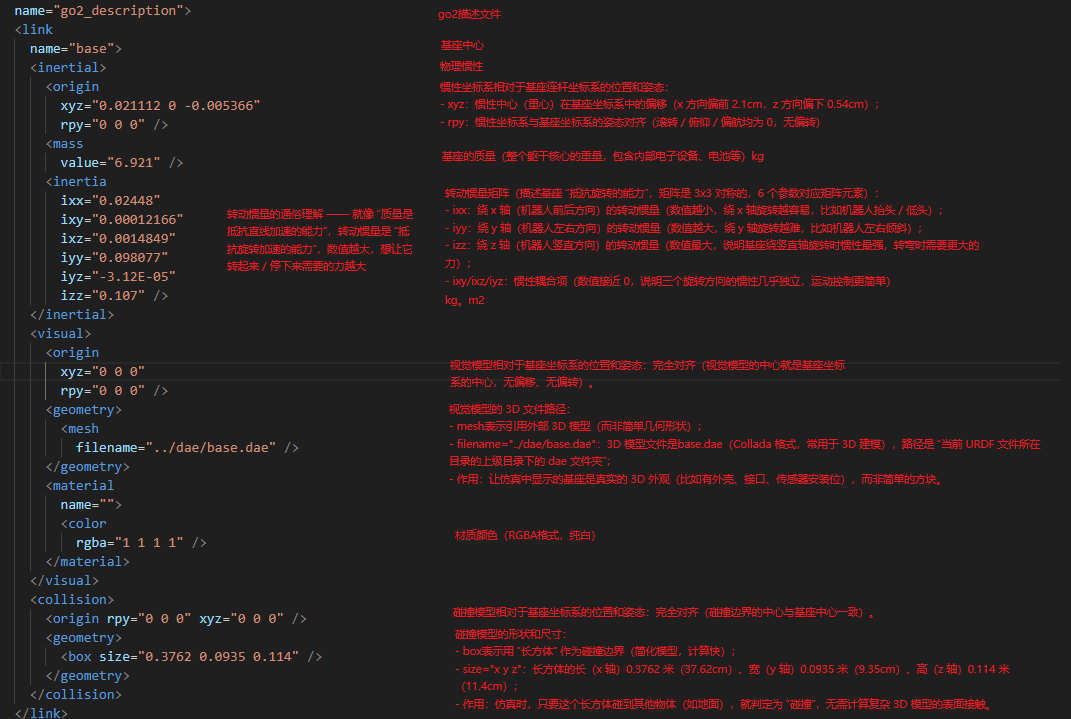

2. 连杆 <link>：机器人的 “骨骼”

连杆描述机器人的刚性结构（如躯干、大腿、小腿、脚掌等），每个连杆有唯一 ID，Go2 的连杆通常包括：

• 基座连杆：base_link（机器人躯干的基准坐标系，所有其他连杆的位置以此为参考）。
• 腿部连杆：因四足对称，每条腿（前左、前右、后左、后右）对应 3 个连杆，例如：
  • 大腿：front_left_thigh、front_right_thigh、rear_left_thigh、rear_right_thigh
  • 小腿：front_left_calf、front_right_calf、rear_left_calf、rear_right_calf
  • 脚掌：front_left_foot、front_right_foot、rear_left_foot、rear_right_foot

每个<link>包含以下关键子元素：

• <inertial>：描述连杆的物理惯性（影响动力学仿真），包括：

  • mass：质量（单位：kg）；
  • inertia：转动惯量矩阵（3x3 对角矩阵，描述绕 x、y、z 轴的惯性）。

  xml

  <link name="front_left_thigh">
    <inertial>
      <mass value="0.5"/>  <!-- 大腿质量 -->
      <inertia ixx="0.01" ixy="0" ixz="0" iyy="0.01" iyz="0" izz="0.01"/>  <!-- 转动惯量 -->
    </inertial>
    <!-- 其他子元素 -->
  </link>


• <visual>：描述连杆的外观（用于可视化显示），通常通过mesh引用 3D 模型文件（如.stl或.dae），或用基本几何形状（box、cylinder）定义，同时指定颜色（通过<material>关联）。

  xml

  <visual>
    <origin xyz="0 0 0" rpy="0 0 0"/>  <!-- 相对连杆坐标系的位置姿态 -->
    <geometry>
      <mesh filename="package://go2_description/meshes/front_left_thigh.stl"/>  <!-- 3D模型路径 -->
    </geometry>
    <material name="leg_material"/>  <!-- 关联材料（定义颜色） -->
  </visual>


• <collision>：描述连杆的碰撞边界（用于碰撞检测，通常比视觉模型简化以提高计算效率），结构与<visual>类似，但几何模型可能更简单（如用cylinder代替复杂曲面）。

  xml

  <collision>
    <origin xyz="0 0 0" rpy="0 0 0"/>
    <geometry>
      <cylinder radius="0.05" length="0.2"/>  <!-- 简化的碰撞模型 -->
    </geometry>
  </collision>


3. 关节 <joint>：连杆的 “连接与运动轴”

关节定义两个连杆的连接关系，决定运动方式（旋转 / 移动）和范围，Go2 的关节均为旋转关节（<type>revolute</type>），对应腿部的 “髋关节、膝关节、踝关节”：

• 髋关节：连接base_link与大腿（如front_left_hip_joint）；
• 膝关节：连接大腿与小腿（如front_left_knee_joint）；
• 踝关节：连接小腿与脚掌（如front_left_ankle_joint）。

每个<joint>包含以下关键子元素：

• <parent>和<child>：指定关节连接的两个连杆（父连杆→子连杆，如base_link是髋关节的父连杆，front_left_thigh是子连杆）。
• <type>：关节类型，Go2 的关节均为revolute（旋转关节，有角度限制）。
• <axis>：旋转轴方向（如髋关节可能绕 y 轴旋转，膝关节绕 x 轴旋转，由机器人运动学设计决定）。
• <limit>：关节运动范围（lower最小角度，upper最大角度，单位：弧度 rad）。
• <origin>：关节在父连杆坐标系中的位置（xyz）和姿态（rpy，滚转 / 俯仰 / 偏航）。

示例（前左髋关节）：

xml

<joint name="front_left_hip_joint" type="revolute">
  <parent link="base_link"/>
  <child link="front_left_thigh"/>
  <origin xyz="-0.2 0.15 0" rpy="0 0 0"/>  <!-- 髋关节在躯干上的安装位置 -->
  <axis xyz="0 1 0"/>  <!-- 绕y轴旋转（控制腿部前后摆动） -->
  <limit lower="-0.5" upper="0.5"/>  <!-- 允许的旋转角度范围 -->
</joint>

4. 材料 <material>：定义外观颜色

<material>用于统一管理连杆的颜色（RGBA 格式，A 为透明度），例如腿部和躯干可能用不同颜色：

xml

<material name="body_material">
  <color rgba="0.1 0.1 0.1 1"/>  <!-- 躯干：深灰色（不透明） -->
</material>
<material name="leg_material">
  <color rgba="0.8 0.8 0.8 1"/>  <!-- 腿部：浅灰色 -->
</material>

举个例子

Head_upper，Head_upper_joint，Head_lower，Head_lower_joint

这段 URDF 定义的四足机器人头部组件，核心设计逻辑可以概括为 3 点：

1. 结构层级：基座→上部头部→下部头部，通过两个固定关节形成完整的头部支架，适合安装多种传感器；
2. 物理特性：极轻（总重 2 克）、对称惯性，完全不影响四足机器人的重心和平衡，避免行走 / 奔跑时姿态失控；
3. 碰撞设计：简化的几何形状（圆柱体 + 球体），兼顾碰撞检测准确性和仿真计算效率，保护虚拟传感器。

这个设计完全贴合四足机器人的需求 —— 头部作为 “感知模块”，不需要运动自由度，重点是 “稳定、轻质、不影响平衡”，同时能为传感器提供合理的安装位置和视野。

总结

Go2 的 URDF 通过<link>定义了 “躯干 + 4 条腿（每条 3 个连杆）” 的物理结构和外观，通过<joint>定义了 12 个旋转关节（3 个 / 腿）的连接关系和运动范围，最终形成一个可被仿真环境（如 Gazebo）或运动控制算法解析的机器人模型。其对称性（左右、前后腿结构一致）是 URDF 设计的显著特点，可减少冗余代码。

如果需要更细节的解读，需结合具体的 URDF 文件内容（如关节轴方向、惯性参数的具体数值等）进一步分析。
