嵌入式硬件篇---无线串口本质全解析
无线串口是将传统串口通信无线化的技术，通过协议转换实现有线数据与无线信号间的传输。它解决了布线麻烦、移动限制等痛点，适用于工业物联网、移动设备对接等场景。主要技术方案包括WiFi、蓝牙、Zigbee等，各有不同的传输距离、速率和功耗特点。实现时需考虑数据封装、工作模式选择及可靠性设计。虽然存在稳定性、延迟等挑战，但通过合理选型和优化配置可发挥其部署灵活、扩展性强的优势。未来将与5G、AI等技术融合
·
一、无线串口是什么？——本质解读
核心定义
无线串口 = 传统串口通信的无线化封装
技术本质：协议转换器
有线串口数据 → 无线协议封装 → 空中传输 → 无线协议解封 → 有线串口数据
↓ ↓ ↓ ↓ ↓
TTL电平 TCP/IP包 WiFi信号 TCP/IP包 TTL电平
RS232电平 蓝牙协议 蓝牙信号 蓝牙协议 RS232电平
RS485电平 自定义协议 2.4GHz 自定义协议 RS485电平
物理形态
# 典型的无线串口模块构成
class WirelessSerialModule:
硬件部分 = [
"微控制器(MCU)", # 如ESP32、STM32
"串口接口", # UART/TTL/RS232/RS485
"无线芯片", # WiFi/蓝牙/Zigbee/LoRa
"天线", # PCB天线/外接天线
"电源管理"
]
软件部分 = [
"协议栈", # TCP/IP、蓝牙协议栈
"数据封装层", # 串口数据→网络包
"错误处理", # 校验、重传
"配置接口" # Web页面/AT指令
]
二、为什么需要无线串口？——需求驱动
传统有线串口的痛点
| 痛点 | 影响 | 无线串口解决方案 |
|---|---|---|
| 布线麻烦 | 穿墙打孔、距离受限 | 无线覆盖，最远数百米 |
| 移动限制 | 设备无法移动 | 支持移动设备通信 |
| 维护困难 | 线路老化、接头腐蚀 | 无需物理线路维护 |
| 扩展性差 | 增加设备需重新布线 | 灵活增加节点 |
| 成本高昂 | 长距离布线成本高 | 一次性投入，长期受益 |
典型应用需求场景
-
工业4.0改造：老设备（只有串口）接入工业物联网
-
移动设备对接：手持终端与固定设备通信
-
分布式系统：多个设备分散在不同位置
-
临时部署：展会、活动等短期使用
-
危险环境：高温、高压、辐射等不适合布线的环境
三、怎样实现无线串口？——技术实现细节
技术方案对比
| 技术 | 传输距离 | 速率 | 功耗 | 成本 | 典型应用 |
|---|---|---|---|---|---|
| WiFi串口 | 10-100m | 高(54-600Mbps) | 中高 | 低 | 智能家居、数据采集 |
| 蓝牙串口 | 10-50m | 中(1-24Mbps) | 低 | 低 | 穿戴设备、手机APP |
| Zigbee串口 | 10-100m | 低(250Kbps) | 很低 | 中 | 工业传感、智能农业 |
| LoRa串口 | 1-10km | 极低(0.3-50Kbps) | 极低 | 高 | 远程遥测、环境监测 |
| 4G/5G串口 | 全覆盖 | 高(10Mbps-1Gbps) | 高 | 高 | 车联网、远程监控 |
实现原理详解
1. 数据封装过程
# 模拟无线串口的数据封装
def wireless_serial_packetize(serial_data):
"""将串口数据封装为无线数据包"""
packet = {
'header': b'\xAA\x55', # 帧头：标识数据包开始
'length': len(serial_data), # 数据长度
'sequence': next_seq(), # 序列号：用于重组和去重
'data': serial_data, # 原始串口数据
'checksum': crc32(serial_data), # 校验和：检测错误
'timestamp': time.time() # 时间戳：用于延时计算
}
return packet_serialize(packet)
# 接收端的处理流程
def wireless_serial_process(packet):
"""处理接收到的无线数据包"""
if packet['checksum'] != calculate_crc(packet['data']):
request_retransmit(packet['sequence']) # 请求重传
return None
# 按顺序重组数据（处理乱序到达）
buffer[packet['sequence']] = packet['data']
# 检查是否有连续的数据包
while current_seq in buffer:
serial_output(buffer[current_seq]) # 输出到串口
del buffer[current_seq]
current_seq += 12. 无线串口的三种工作模式

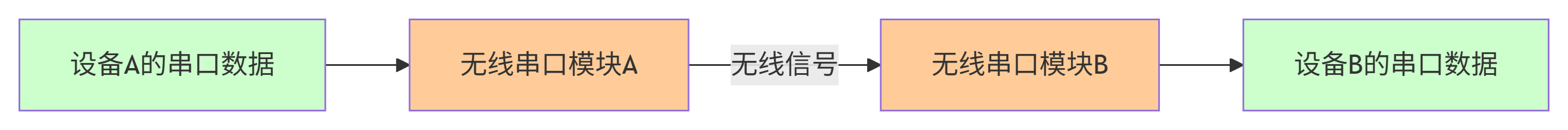

模式一：透明传输模式（最常用）
设备A串口 → 模块A → 无线传输 → 模块B → 设备B串口
完全透明，设备无感知
模式二：协议转换模式
设备A串口 → 模块A → TCP服务器 → 网络 → TCP客户端 → 模块B → 设备B串口
支持多连接、远程访问
模式三：多对一聚合模式
设备1串口 → 模块1 ↘
设备2串口 → 模块2 → 中心模块 → 服务器
设备3串口 → 模块3 ↗
多个串口汇聚到一个接收点
具体实现步骤（以ESP32为例）
硬件连接
设备串口TX → ESP32的RX引脚(GPIO16) 设备串口RX ← ESP32的TX引脚(GPIO17) 设备GND ↔ ESP32的GND 设备VCC ↔ ESP32的3.3V/5V（注意电平匹配）
软件配置（基于Arduino）
#include <WiFi.h>
#include <AsyncTCP.h>
#include <ESPAsyncWebServer.h>
// 配置参数
const char* ssid = "Your_WiFi_SSID";
const char* password = "Your_WiFi_Password";
const int serverPort = 8080;
// 串口配置
#define SERIAL_BAUDRATE 115200
#define BUFFER_SIZE 1024
AsyncWebServer server(serverPort);
AsyncWebSocket ws("/ws"); // WebSocket用于实时传输
// 数据转发函数
void forwardSerialToWebSocket() {
while (Serial.available()) {
char buffer[BUFFER_SIZE];
int len = Serial.readBytes(buffer, min(Serial.available(), BUFFER_SIZE));
// 广播给所有连接的WebSocket客户端
ws.textAll(buffer, len);
}
}
void forwardWebSocketToSerial(void *arg, uint8_t *data, size_t len) {
// 将WebSocket数据转发到串口
Serial.write(data, len);
}
void setup() {
Serial.begin(SERIAL_BAUDRATE);
// 连接WiFi
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(1000);
Serial.println("Connecting to WiFi...");
}
// 设置WebSocket
ws.onEvent([](AsyncWebSocket *server, AsyncWebSocketClient *client,
AwsEventType type, void *arg, uint8_t *data, size_t len) {
if (type == WS_EVT_DATA) {
forwardWebSocketToSerial(arg, data, len);
}
});
server.addHandler(&ws);
server.begin();
}
void loop() {
forwardSerialToWebSocket();
delay(1); // 让出CPU时间
}四、应用场景实例
场景1：智能工厂设备监控
传统PLC(RS485串口) → 无线串口模块 → WiFi → 云服务器
↘ 本地监控中心 ←
优势：
1. 无需改造老设备硬件
2. 实时监控设备状态
3. 降低布线成本90%
4. 支持移动巡检
场景2：农业环境监测
土壤传感器(RS232) → LoRa串口模块 → 5km外网关 → 服务器 气象站(RS485) → LoRa串口模块 ↗ 虫情监测仪(TTL) → LoRa串口模块 ↗ 优势： 1. 超远距离覆盖 2. 极低功耗，电池供电数月 3. 抗干扰能力强 4. 部署快速灵活
场景3：医疗设备无线化
心电图机(串口) → 蓝牙串口模块 → 护士站电脑 输液泵(串口) → 蓝牙串口模块 → 中央监控系统 体温计(串口) → 蓝牙串口模块 ↗ 优势： 1. 病房整洁，无杂乱线缆 2. 减少交叉感染风险 3. 便于设备移动和消毒 4. 实时数据汇总
五、优劣势深度分析
优势矩阵
| 维度 | 优势 | 具体体现 |
|---|---|---|
| 部署 | 快速灵活 | 1小时完成传统1周的布线 |
| 成本 | 长期经济 | 节省布线材料60%，维护成本降低80% |
| 扩展 | 易于扩展 | 新增设备只需配对，无需新线路 |
| 移动 | 支持移动 | 设备可自由移动，不受位置限制 |
| 安全 | 物理隔离 | 避免线路被物理破坏或窃听 |
劣势与挑战
| 挑战 | 原因 | 缓解方案 |
|---|---|---|
| 稳定性差 | 无线干扰、信号衰减 | 1. 选用5GHz频段 2. 增加信号中继 3. 实现应用层重传 |
| 延迟波动 | 无线介质共享竞争 | 1. QoS优先级设置 2. 专用信道 3. 缓存和预测算法 |
| 带宽限制 | 无线带宽远低于有线 | 1. 数据压缩 2. 分包传输 3. 选择高速无线技术 |
| 安全问题 | 无线信号易被截获 | 1. AES加密 2. 动态密钥 3. 接入认证 |
| 供电需求 | 无线模块需要供电 | 1. 低功耗设计 2. 太阳能供电 3. PoE供电 |
性能对比表
指标 有线串口(RS232) WiFi串口 蓝牙串口 ---------------- ---------------- ------------- ------------- 理论最大距离 15米 100米 100米(蓝牙5.0) 实际可靠距离 10米 50米(室内) 20米(室内) 最大速率 115.2Kbps 150Mbps 24Mbps 平均延迟 <1ms 10-100ms 20-200ms 延迟稳定性 极稳定 不稳定 较不稳定 抗干扰能力 强 较弱 弱 功耗 低 中高 低 成本 低 中 低 部署复杂度 高 低 很低
六、选型指南与最佳实践

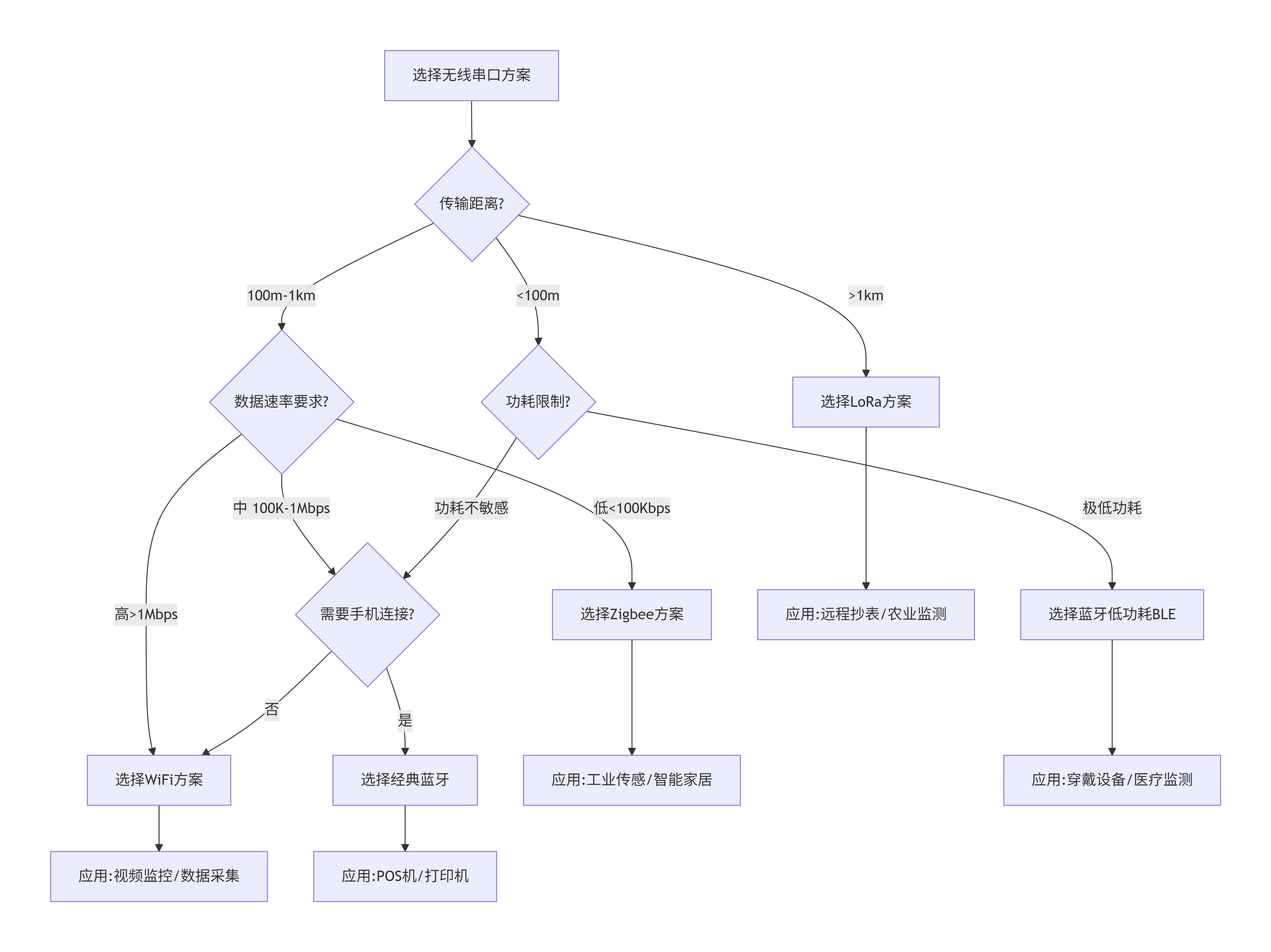

如何选择合适的无线串口方案？
实施最佳实践
1. 环境评估先行
# 在部署前进行无线环境扫描
# Linux/Mac:
sudo iwlist scanning | grep -E "Channel|ESSID|Quality"
# Windows:
netsh wlan show networks mode=bssid
# 检查信号强度
# 理想情况: > -65dBm
# 可用情况: -65dBm 到 -80dBm
# 较差情况: < -80dBm2. 参数优化配置
# 无线串口配置优化模板
OPTIMAL_CONFIG = {
'baudrate': 57600, # 不是越高越好，考虑无线实际带宽
'packet_size': 256, # 合适的包大小，减少分包
'retry_count': 3, # 合理的重试次数
'heartbeat_interval': 5, # 心跳间隔(秒)
'timeout': 1.0, # 超时时间(秒)
'buffer_size': 4096, # 缓冲区大小
'flow_control': 'none', # 无线环境下常禁用流控
}3. 可靠性增强设计
class RobustWirelessSerial:
def __init__(self):
self.sequence = 0
self.last_ack_time = time.time()
self.pending_acks = {} # 等待确认的包
def send_reliable(self, data):
"""可靠发送，包含重传和确认"""
packet_id = self.sequence
packet = self._make_packet(data, packet_id)
for attempt in range(3):
self._send_raw(packet)
start_time = time.time()
# 等待确认
while time.time() - start_time < 0.5: # 500ms超时
if self._check_ack(packet_id):
return True
time.sleep(0.01)
print(f"第{attempt+1}次重传")
# 三次重传失败，触发错误处理
self._handle_transmission_failure(data)
return False4. 监控与维护
# 无线串口质量监控指标
monitor_metrics = {
'signal_strength': '-72dBm', # 信号强度
'packet_loss_rate': '0.3%', # 丢包率
'average_latency': '45ms', # 平均延迟
'max_latency': '250ms', # 最大延迟
'throughput': '32KB/s', # 实际吞吐量
'error_count': 15, # 错误计数
'uptime': '99.7%', # 在线率
'retry_ratio': '2.1%', # 重传比例
}七、未来发展趋势
技术演进方向
-
5G融合：5G模组直接提供串口服务，超低延迟
-
AI优化：智能选择最佳信道和传输参数
-
Mesh网络：自组网，自动中继，增强覆盖
-
边缘计算：模块内置处理能力，减少数据传输量
-
超低功耗：能量采集技术，实现免维护
应用扩展领域
-
数字孪生：物理设备实时映射到虚拟世界
-
元宇宙接口：现实设备与虚拟世界交互
-
自动驾驶：车载设备无线互联
-
智慧城市：城市基础设施的无线监控
总结要点
-
无线串口本质是协议转换器，在串口和无线协议间架起桥梁
-
核心价值是解决布线难题，特别适合老设备改造和移动场景
-
选择方案需权衡：距离、速率、功耗、成本、稳定性
-
可靠性是关键挑战，需要多层次容错设计
-
实施前必须测试环境，无线质量决定最终效果
-
未来趋势是智能化，结合AI和新型无线技术
无线串口不是完美的技术，但在正确的场景下，它能以较低的成本解决实际痛点。理解其本质和局限性，合理设计和应用，才能发挥最大价值。
