LVS+Keepalived 高可用集群

在现代网络服务架构中，高可用性（High Availability, HA）是保障业务连续性的核心要素。当面对海量用户请求时，单一服务器的单点故障可能导致整个服务中断，造成不可估量的损失。LVS（Linux Virtual Server）作为内核级四层负载均衡技术，具备百万级并发处理能力，而 Keepalived 基于 VRRP 协议实现高可用故障切换，两者结合可构建出高性能、高可靠的负载均衡集群

tzhou64452

600人浏览 · 2025-11-28 21:52:16

tzhou64452 · 2025-11-28 21:52:16 发布

前言

一、Keepalived 概述

1.1 Keepalived 简介

Keepalived 是一款基于 VRRP 协议的开源高可用解决方案，最初为 LVS 负载均衡集群设计，现已支持 Nginx、MySQL 等多种服务的高可用保障。其核心价值在于通过自动化故障检测与切换，消除单点故障风险，确保服务持续可用。

1.1.1 核心功能

LVS 集群管理：通过配置文件直接管理 LVS 节点，动态维护负载均衡规则。
健康检查（Health Check）：支持 TCP、HTTP、脚本等多种检测方式，实时监控后端服务器状态，故障节点自动剔除，恢复后自动归队。
故障自动切换（Failover）：基于 VRRP 协议实现主备节点心跳检测，主节点故障时备节点无缝接管服务。
VIP 接管：虚拟 IP（VIP）在主备节点间自动漂移，确保客户端访问地址不变。

1.1.2 Keepalived 工作原理

高可用基础：依托 VRRP 协议，将主备服务器组成虚拟路由器集群，对外提供统一 VIP。主节点定期发送心跳包，备节点监听，异常时触发切换。
健康检查机制：通过网络层（ICMP Ping）、传输层（端口检测）、应用层（脚本检测）三层检测，全面保障服务可用性。
选举策略：基于优先级数值（1-254）选举主节点，数值越高优先级越高，默认优先级为 100，支持静态配置或动态调整。

1.2 VRRP 协议基础

VRRP（Virtual Router Redundancy Protocol，虚拟路由冗余协议）的核心目标是解决静态路由的单点故障问题，通过将多台物理服务器虚拟化为一个逻辑路由器，实现服务地址的统一与故障无缝切换。

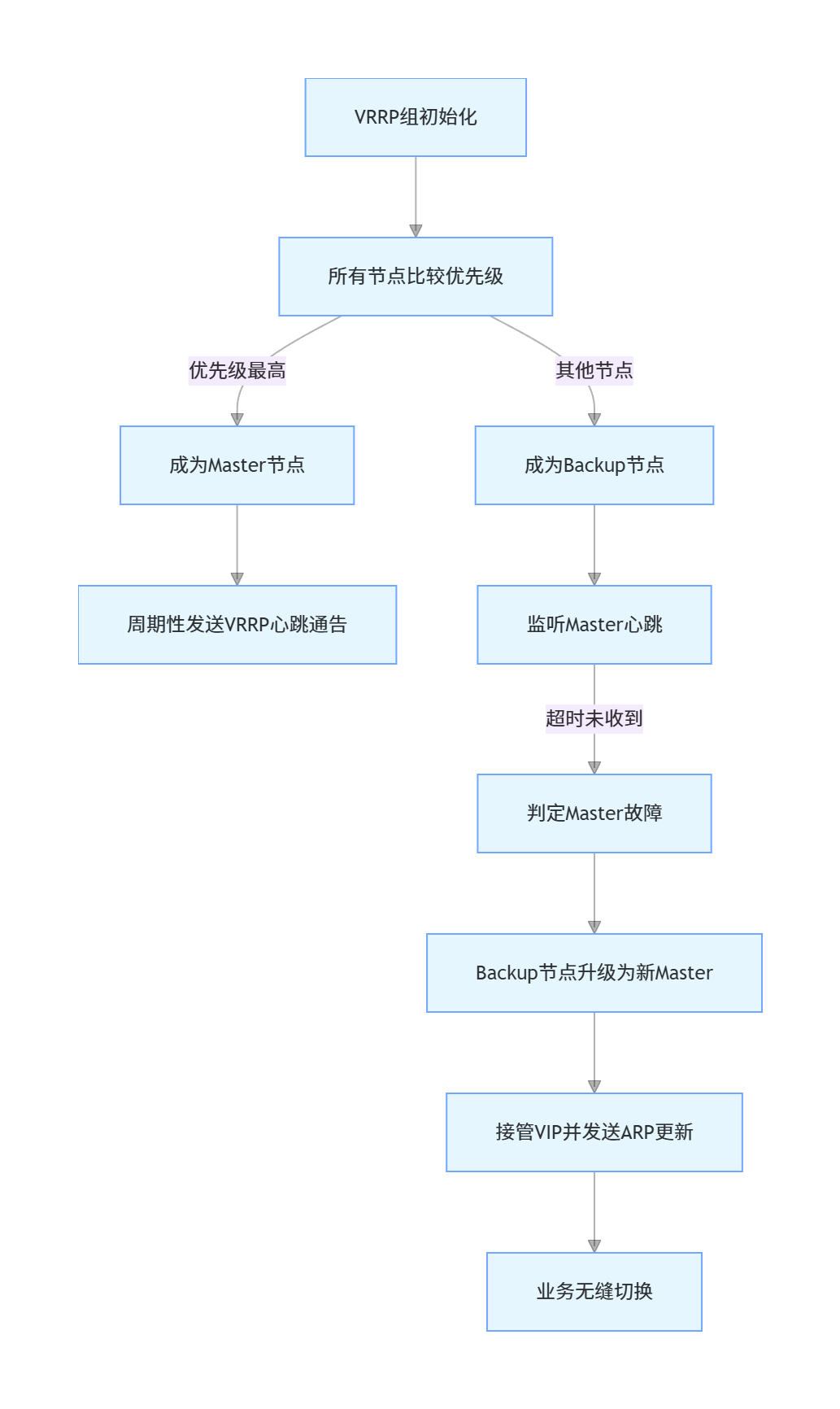

1.2.1 VRRP 工作机制

在这里插入图片描述

角色划分：Master 节点负责处理客户端请求并发送心跳，Backup 节点处于热备状态。
心跳机制：Master 默认每 1 秒发送一次心跳通告，多播地址为 224.0.0.18。
故障切换：Backup 节点若在 3×心跳间隔时间内未收到通告，自动升级为 Master 并接管 VIP。
状态回归：Master 节点恢复后，默认以抢占模式抢回 VIP，可通过 nopreempt 参数配置为非抢占模式。

二、Keepalived 体系架构与模块功能

2.1 核心模块组成

Keepalived 采用模块化设计，三大核心模块协同工作：

Core 模块：核心进程，负责加载解析配置文件、管理主进程生命周期。
VRRP 模块：实现 VRRP 协议，处理主备节点选举、状态切换与心跳通信。
Check 模块：负责后端服务器健康检查，支持 TCP、HTTP、自定义脚本等多种检测方式。

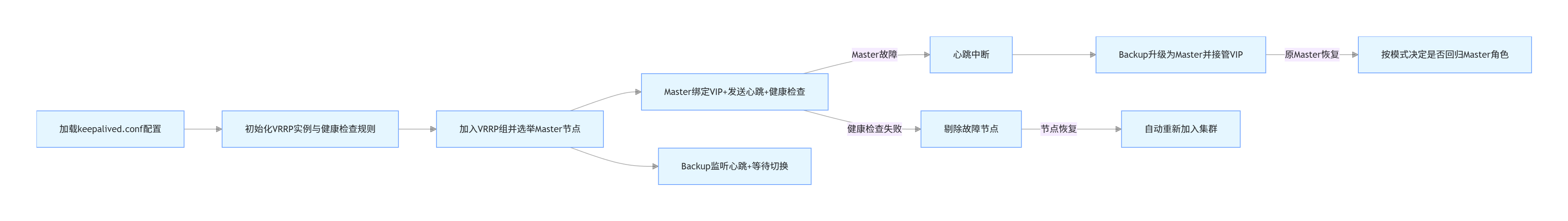

2.2 工作流程

在这里插入图片描述

配置加载：服务启动时读取 /etc/keepalived/keepalived.conf，初始化 VRRP 实例与 LVS 负载规则。
集群初始化：根据优先级选举 Master 节点，Master 绑定 VIP 并开始提供服务。
状态监控：Master 定期发送心跳，同时 Check 模块监控后端 Real Server 状态。
动态调整：故障节点被自动剔除，恢复后重新加入；主节点故障时触发备节点切换。

2.3 状态管理机制

初始状态：Master 节点持有 VIP 并提供服务，Backup 节点处于监听状态，不绑定 VIP。
故障状态：Master 节点故障后，Backup 节点立即升级为 Master，绑定 VIP 并接管所有服务。
恢复状态：原 Master 节点修复后，若为抢占模式则抢回 VIP 恢复 Master 角色；非抢占模式下保持 Backup 状态，不干扰当前服务。

三、Keepalived 脑裂问题及解决方案

3.1 脑裂现象

脑裂（Split Brain）是高可用集群中最危险的故障场景：主备节点因通信中断失去联系，均判定对方故障，从而同时抢占 VIP 与服务资源，导致 IP 冲突、数据损坏或服务不稳定。

3.2 脑裂原因

心跳线故障：主备节点间的心跳链路断裂、老化或接触不良。
网络设备故障：心跳链路依赖的交换机、网卡等硬件设备故障。
配置不一致：VRRP 实例的 virtual_router_id、实例名称或优先级配置冲突。
防火墙拦截：服务器防火墙未放行 VRRP 协议（协议号 112），导致心跳包无法传输。
仲裁节点异常：用于决策的第三方仲裁服务器故障。

3.3 应对策略

在这里插入图片描述

双心跳线冗余：部署两条独立的心跳链路（如网卡直连+交换机连接），大幅降低心跳中断概率。
磁盘锁机制：主节点占用共享存储时锁定资源，脑裂发生时备节点无法抢占；采用智能锁，仅在心跳全断时启用锁定。
仲裁机制：配置网关或公共 IP 作为参考，心跳中断时双方 ping 参考 IP，不通则判定自身网络故障，主动放弃服务并重启释放资源。
脚本监控报警：部署监控脚本检测双节点 VIP 状态，发现冲突时立即发送告警（如邮件、短信），同时执行应急处理。

四、LVS+Keepalived 集群部署实践

4.1 环境准备

角色	IP 地址	软件组件	核心配置
主 DR 服务器（Master）	192.168.10.110	ipvsadm、keepalived	优先级 100，角色 MASTER
备 DR 服务器（Backup）	192.168.10.119	ipvsadm、keepalived	优先级 90，角色 BACKUP
Web 服务器 1（Real Server）	192.168.10.120	nginx	lo:0 绑定 VIP
Web 服务器 2（Real Server）	192.168.10.123	nginx	lo:0 绑定 VIP
客户端	192.168.10.2	-	访问 VIP 测试
虚拟 IP（VIP）	192.168.10.180	-	集群对外统一访问地址

注释：操作系统统一采用 CentOS 7，关闭防火墙与 SELinux，确保节点间网络互通。

4.2 负载调度器配置（主备相同）

4.2.1 基础环境配置

# 关闭防火墙与SELinux
systemctl stop firewalld.service
setenforce 0

# 安装依赖软件
yum -y install ipvsadm keepalived

# 加载LVS内核模块
modprobe ip_vs
# 验证模块加载成功
cat /proc/net/ip_vs

注释：ipvsadm 用于管理 LVS 负载规则，keepalived 提供高可用能力，ip_vs 是 LVS 核心内核模块。

4.2.2 Keepalived 配置

备份默认配置文件：

cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak

编辑主节点配置文件 keepalived.conf：

global_defs {
    smtp_server 127.0.0.1  # 邮件告警服务器（可选）
    router_id LVS_01        # 节点标识（主节点为LVS_01，备节点为LVS_02）
}

# VRRP实例配置
vrrp_instance VI_1 {
    state MASTER            # 主节点为MASTER，备节点为BACKUP
    interface ens33         # 绑定VIP的网卡
    virtual_router_id 10    # 虚拟路由器ID（主备必须一致）
    priority 100            # 主节点优先级（高于备节点的90）
    advert_int 1            # 心跳间隔1秒
    # 认证配置（主备必须一致）
    authentication {
        auth_type PASS
        auth_pass abc123
    }
    # 虚拟IP配置
    virtual_ipaddress {
        192.168.10.180
    }
}

# LVS负载均衡配置
virtual_server 192.168.10.180 80 {
    delay_loop 6            # 健康检查间隔6秒
    lb_algo rr              # 负载调度算法（轮询）
    lb_kind DR              # LVS模式（直接路由DR）
    persistence_timeout 50  # 会话保持时间50秒
    protocol TCP            # 协议类型

    # 后端Real Server 1配置
    real_server 192.168.10.120 80 {
        weight 1            # 权重（值越高分配到的请求越多）
        TCP_CHECK {         # TCP健康检查
            connect_port 80 # 检查端口
            connect_timeout 3 # 连接超时时间
            nb_get_retry 3  # 重试次数
            delay_before_retry 3 # 重试间隔
        }
    }

    # 后端Real Server 2配置
    real_server 192.168.10.123 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

备节点配置修改：

将 state MASTER 改为 state BACKUP
将 priority 100 改为 priority 90
将 router_id LVS_01 改为 router_id LVS_02

注释：主备节点的 virtual_router_id、auth_pass 必须一致，否则无法正常通信。

4.2.3 配置虚拟 IP

# 复制网卡配置文件
vim /etc/sysconfig/network-scripts/ifcfg-ens33:0

配置内容如下：

DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255

重启网络服务使配置生效：

systemctl restart network
ifup ens33:0
# 验证VIP配置
ifconfig ens33:0

注释：VIP 采用 32 位子网掩码（255.255.255.255），确保其为独立主机地址，避免ARP冲突。

4.2.4 启动服务

# 启动Keepalived服务并设置开机自启
systemctl start keepalived
systemctl enable keepalived

# 保存LVS规则并启动服务
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm
systemctl enable ipvsadm

# 验证配置（查看LVS规则）
ipvsadm -ln
# 验证VIP绑定（查看ens33网卡的IP）
ip addr show ens33 | grep 192.168.10.180

注释：ipvsadm -ln 输出中若显示后端 Real Server 列表，且 Forward 列显示 Route（DR模式），则配置成功。

4.2.5 调整内核参数

vim /etc/sysctl.conf

添加以下参数（禁用IP转发与重定向，避免DR模式冲突）：

net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

应用内核参数：

sysctl -p

4.3 节点服务器配置（Real Server）

4.3.1 Web 服务器基础配置

# 关闭防火墙与SELinux
systemctl stop firewalld.service
setenforce 0

# 安装Nginx并启动
yum -y install nginx
systemctl start nginx
systemctl enable nginx

# 配置测试页面（两台服务器内容不同，用于验证轮询）
# 192.168.10.120服务器
echo "<h1>this is 192.168.10.120 web01</h1>" > /usr/share/nginx/html/index.html
# 192.168.10.123服务器
echo "<h1>this is 192.168.10.123 web02</h1>" > /usr/share/nginx/html/index.html

注释：通过不同的测试页面，可直观验证 LVS 轮询调度效果。

4.3.2 配置 Loopback 接口

# 复制回环接口配置
vim /etc/sysconfig/network-scripts/ifcfg-lo:0

配置内容如下（绑定VIP到回环接口）：

DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255

重启网络并添加路由：

systemctl restart network
ifup lo:0
# 添加VIP路由（确保请求通过lo接口处理）
route add -host 192.168.10.180 dev lo:0
# 验证路由
route -n | grep 192.168.10.180

注释：DR模式下，Real Server 需通过回环接口处理 VIP 请求，避免数据包转发冲突。

4.3.3 调整 ARP 参数

vim /etc/sysctl.conf

添加以下参数（禁止ARP响应与通告，避免VIP冲突）：

net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

应用参数：

sysctl -p

注释：arp_ignore=1 表示仅响应目标IP为本地物理网卡IP的ARP请求，arp_announce=2 表示仅向网卡所在网段通告物理IP，避免VIP暴露导致的ARP冲突。

4.4 测试验证

4.4.1 访问负载均衡测试

在客户端（192.168.10.2）打开浏览器，访问 http://192.168.10.180，多次刷新页面：

正常情况会轮询显示 “this is 192.168.10.120 web01” 和 “this is 192.168.10.123 web02”，说明 LVS 轮询调度生效。

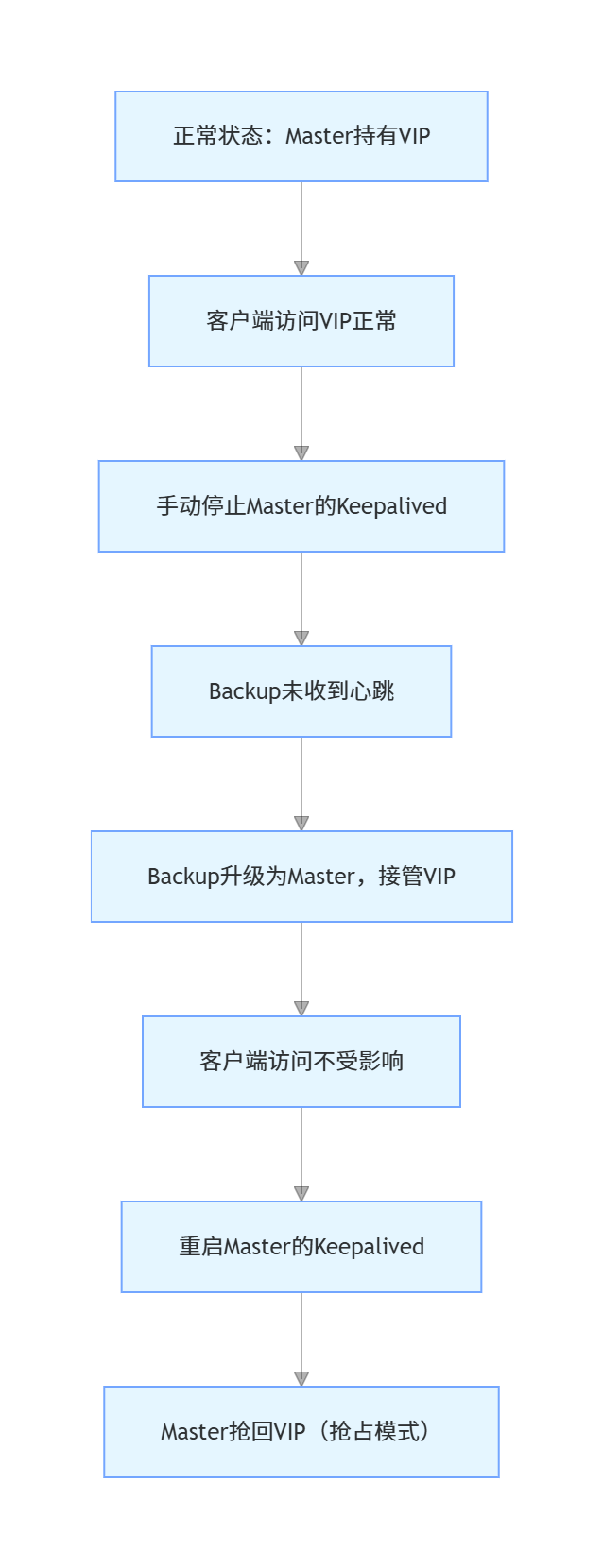

4.4.2 故障切换测试

在这里插入图片描述

模拟主节点故障：在主 DR 服务器（192.168.10.110）执行：

systemctl stop keepalived

验证备节点接管：在备 DR 服务器（192.168.10.119）执行：

ip addr show ens33 | grep 192.168.10.180

若输出包含 VIP（192.168.10.180），说明备节点成功接管。

客户端访问验证：再次访问 http://192.168.10.180，服务仍正常可用。
主节点恢复测试：重启主节点 Keepalived：

systemctl start keepalived

执行 ip addr show ens33 | grep 192.168.10.180，验证 VIP 是否回归主节点（抢占模式下会自动回归）。

总结

LVS+Keepalived 集群通过 “LVS 高性能负载均衡 + Keepalived 高可用故障切换” 的组合，构建了兼具性能与可靠性的基础设施解决方案。其核心优势在于：LVS 内核级转发保障百万级并发，Keepalived 自动化故障切换消除单点风险，DR 模式下响应报文直接回传客户端，进一步提升性能。

部署过程中需重点关注：主备节点配置一致性（虚拟路由器ID、认证密码）、ARP参数与内核参数优化（避免冲突）、脑裂防护策略（双心跳线、仲裁机制）。该架构不仅适用于 Web 服务，还可扩展至数据库、应用服务器等场景，是企业级高可用架构的首选方案之一。
